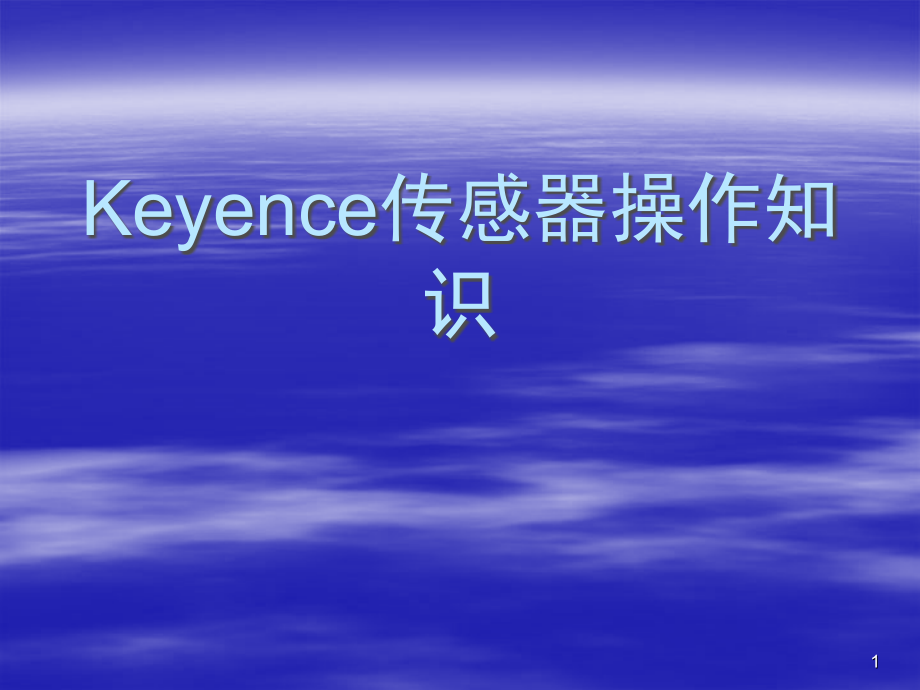

Keyence传感器操作知识演示幻灯片.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Keyence,传感器操作知识,1,传感器的概术,定义,传感器是将力、温度、位移、速度等量转,换成电信号的元件。,国际电工委员会,IEC,的定义为：“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。,2,信号处理,A/D,转换,信号输入,信号输出,传感器工作流程,3,传感器的分类,光电传感器,激光传感器,颜色传感器,安全光栅,接近传感器,压力传感器,Next,4,光电传感器类别,普通光电传感器,光纤传感器,5,激光传感器,特点是：能进行长距离、高精度检测,6,颜色传感器,RGB,三元色检测，精确分别颜色,7,安全光栅,机械总是安全吗？,涉及到人身安全需要更多的关注！,8,接近传感器,接近开关的重要之处在于可靠的环境要求、及稳定的检测距离。,9,压力传感器,主要用于气压或者液压的检测,10,光电传感器工作原理,光电传感器通常是指能敏感到由紫外线到红外线光的光能量，并能将光能转化成电信号的器件。其工作原理是基于一些物质的光电效应。,内光电效应,半导体材料受到光照时会产生电子,-,空穴对,使其导电性能增强,光线愈强，阻值愈低，这种光照后电阻率发生变化的现象,称为内光电效应。如：光敏电阻、光敏二极管和光敏三极管,11,12,光电传感器工作原理,13,光纤传感器的历史,14,光纤传感器的分类,对射型（透过式）,回归反射型,反射型（漫反射）,15,对射式传感器,16,对射的特点,优秀的有无、到位判断能力,可以忽略工件颜色、角度、震动的影响,但对射有其自身的局限性：,问题：,1,、检测名片上面的一个黑点,2,、检测工件到位正反，前后判断,3,、一张、两张名片的区分,安装上面的不方便也是对射检测的弊端,17,对射型,Sensor,应用,对射型,Punch unit,COF Punch,定位,IC,有无检测,COF/TAB/FPC,Punch unit,之,Sensor,應用,:,对於不同大小之芯片(COF/TAB/FPC)之冲压制程,Sensor之使用可有效的分辨各不同大小,元件,!,选用正确的传感器可有效保持Punch良率及稼动率.,18,漫反射式传感器,19,容易安装也是反射式的魅力所在,漫反射的特点,受颜色、角度、表面状况及震动的影响,但可以用来检测,颜色,、,角度,、,表面状况,和,距离,的变化,20,回归反射式,21,比较独特,回归反射,反光片的设计可以使光线来回,2,次通过工件,-,10,-,10,好处,：可以使原本差异很小的光亮双倍放大，检测透明物体或者工件差别小时可以达到非常好的效果,22,反射型,Sensor,应用,Work Stage,Stage,玻璃,有无检测,Work stage,之,sensor,應用,:,Panel,是否有放置在stage上,Stage什麼时候可以启动真空吸付工作.是这个sensor之主要工作,!,!,选用适当的sensor可增加机台之稼动率及减少破片机率.,23,反射型,Sensor,应用,Load unit,Transfer arm,吸咀,玻璃,有无检测,Panel,机械手上的sensor,:,Load unit,有一个快速之机器传动机械,而sensor在这机构上是以眼睛的功用,让PLC知道Panel之位,置,!,选用适当之传感器可有效提高稼动率及降低大量破片之机率,.,24,反射型,Sensor,应用,ACF,ACF,用完,检测,物料用完之感知,:,机台上之物料用完前,PLC该马上通知人员/机构进行更换工作,换料感知Sensor可预知,物料之使用情況,!,选用正确的传感器可有效减少因换料/备料而造成之产量损失.,25,FS-V30,系列,26,设定原理,t,Lux,ON/OFF,OFF/ON,设定值,a,b,(a+b)/2,Next,27,设定方法,两点校准,全自动校准,最大灵敏度校准,精确定位校准,微调,28,操作说明,基本设定,29,30,31,32,除这些方法以外，您还可以手动微调,33,内部模式设定说明,1ms,4ms,16ms,Mode,键,250us,500us,30us,34,延时模式的调出及意义,Normal,On_delay,Off_delay,Shot,t,t,t,t,t,t,t,t,t,On,Off,Off,On,Off,On,Off,35,恢复出厂值,最左键和最右键起按住三秒以上再选,INIT,即可恢复出厂值,36,Thanks,37,
