智能安防监控系统方案
一、系统要求
本系统全部安装在室外并要求达到以下功能：
1、对本地域的要点地区通过摄像机进行远距离观察，有异常时录像。
2、对监控地域的围墙进行监控，防止非本地区人员从非正常渠道进入本地区。
3、在房间内等地方设置双监探测器来探测已经进入的非法入侵人员。
4、在发现非正常进入的人员后马上将告警上传至警卫值班室，并发出声光报警信号提醒保安。
二、系统构成
根据以上系统要求,系统方案构成如图：

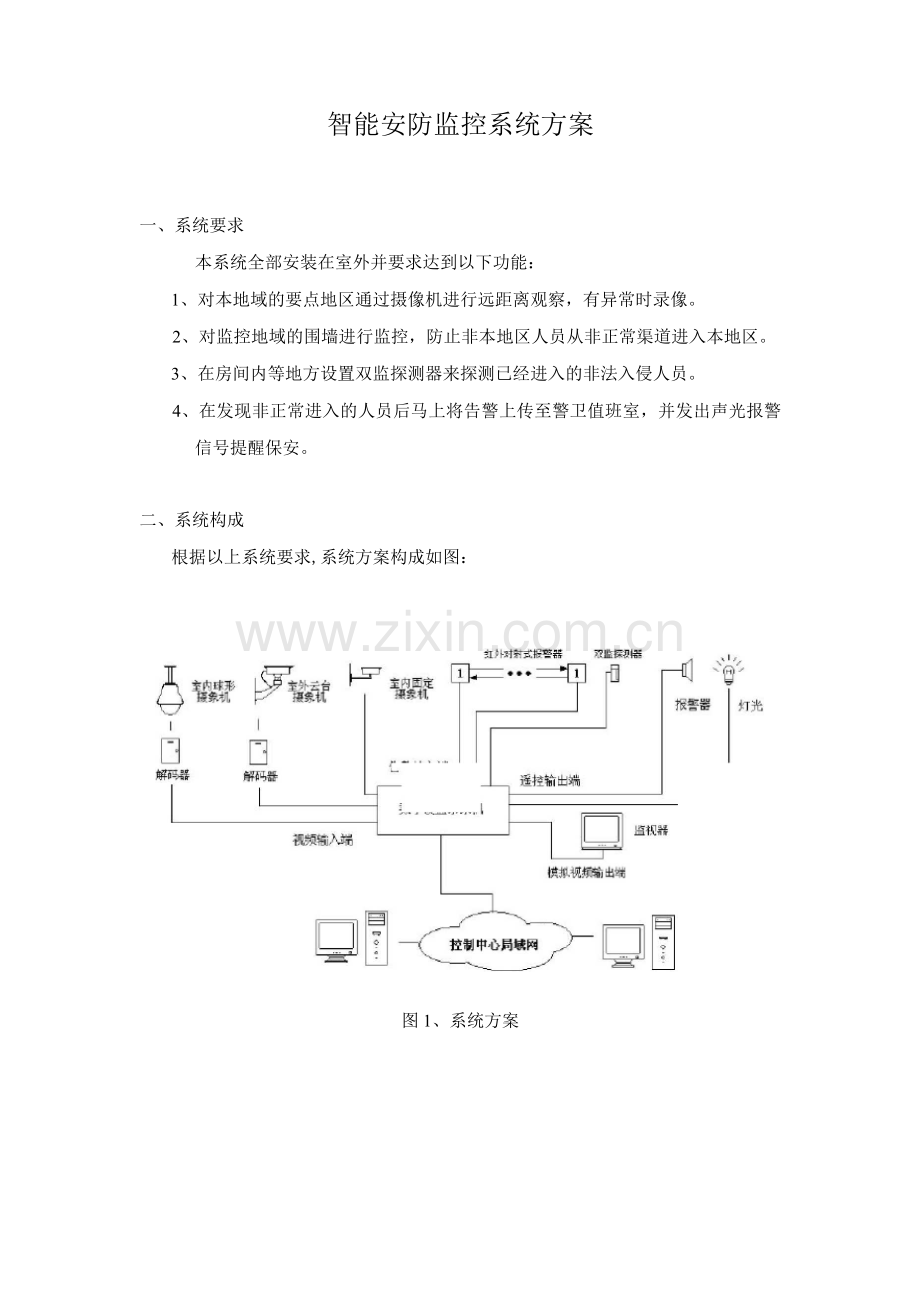

图1、系统方案
图中各器件名称及作用如下：
1、对射式红外报警器、双监探测器
对射式红外报警器属于主动式红外报警器，成对使用。其中一个发出红外光束，另一个接收红外线光束。当有物体将红外线光束遮蔽时报警器就产生告警。对射式红外报警器依据要监测的距离长短可以选用不同探测距离的型号,一般常用的有 30m、60m、10 0m、150m几种。
双监探测器一方面通过被动接收人体红外线来产生告警，另一方面依靠自身主动发送的微波依靠多普勒效应探测移动的物体来产生告警，所以称为双监探测器。
2、数字硬盘录像机
数字硬盘录像机拥有视频录像，响应报警，遥控输出等功能。各红外对射报警器、双监探测器等的告警信号通过数字硬盘录像机的响应通知管理员已经发生告警,另外通过事先确定好的遥控关联功能来启动光电警报器，打开灯光并录像等功能。
3、警报器
警报器由报警主机控制发出声光告警信号，通知值班人员。
4、摄像机
摄像机用于采集现场视频图像，通过数字硬盘录像机后转换成数字信号再存储好硬盘上，同时数字化的视频图像、录像还可以通过计算机来观看和调用。摄像机根据不同的使用环境，不同的使用要求可以选配不同的种类，例如要求观察远距离的图像就需要大变焦倍数的望远型摄像机,如果要求夜晚也可以观察到图像可以选用有红外夜视功能的摄像机，在走廊等小范围地点可以使用成本较低固定的广角摄像机，在室外要使用带有防水密封的护罩来保护摄像机。在有过热,过冷的环境下要选用有自加热和自冷功能的护罩来保护摄像机，以延长起工作寿命。
5、监视器
在没有计算机的情况下可以通过数字硬盘录像机本身提供的模拟视频输出端通过模拟监视器来观看现场视频图像。
6、解码器
接收系统发送来云台控制命令，将其装换成云台可以识别的模拟信号用以控制云台的上下左右，也就是控制摄像机的上下左右运动。
三、系统配置清单
序
号
项目名称
单位
备注
1
红外对射报警器
对
30m、60m、150m可选
2
双监探测器
对

3
数字硬盘录象机
台
8路、16路输入可选，录象时间长短由其装入硬盘大小决定，最大8 x 24,连续录象时间大于30天
4
报警器
个

5
模拟监视器
台
17〃 -42〃 可选
6
红外对射直流电源
台
用于对射和双监等告警单元的电源
7
22倍光学变焦望远型摄象机
台
根据需要选择
8
低照度摄象机
台
使用微光型感光元件最低照度可达0. O01L
u x
9
红外夜视摄象机
台
可选红外大灯来增加观察距离
10
固定广角摄象机
台
在狭小的空间安装相对于可动摄象机可以节约成本
1
1
云台
个
用于安装可动式摄象机，有球型、侧载和顶载云台可选
1
2
解码器
台
用于可动式摄象机控制云台运动

摄象机防护罩
个
用于保护摄象机，在极端环境条件下为摄象机提供适宜的工作环境
1
3
计算机
台
根据用户要求选配
1
4
网络设备
套
根据用户要求选配
