运输顺槽补打锚索安全技术措施

一、概述
1303运输顺槽局部地段压力显现显然，原巷道内支护的锚索时常发生断裂损坏现象，为了确保巷道支护强度，提升支护质量，经研究决定在1303运输顺槽断锚索处补打锚索。为保证施工期间安全，特编制如下安全技术措施。
二、施工要求
1、锚索使用18.9*9000mm的7股高强度低松驰预应力钢绞线，树脂药卷3支〔1支K2335，2支Z2360〕，锚固长度1550mm，锚索挂板为26026020mm钢板，锁具为XXM19-1。
2、锚索锚固力不小于15T，预紧力不小于10T〔25Mpa〕。
3、钻装锚索。
①用风动钻机配B19中空六方接长钻杆和30mm钻头在预定位置钻孔，孔深控制在880050mm内。
②用锚索将锚固剂〔每孔1支K2335型、2支Z2360型〕轻推送入孔底。
③锚索下端用搅拌器与液压钻机相连。开机搅拌，先慢后快，待锚索全部插入孔后，全速搅拌15-20s后下缩风动钻机。

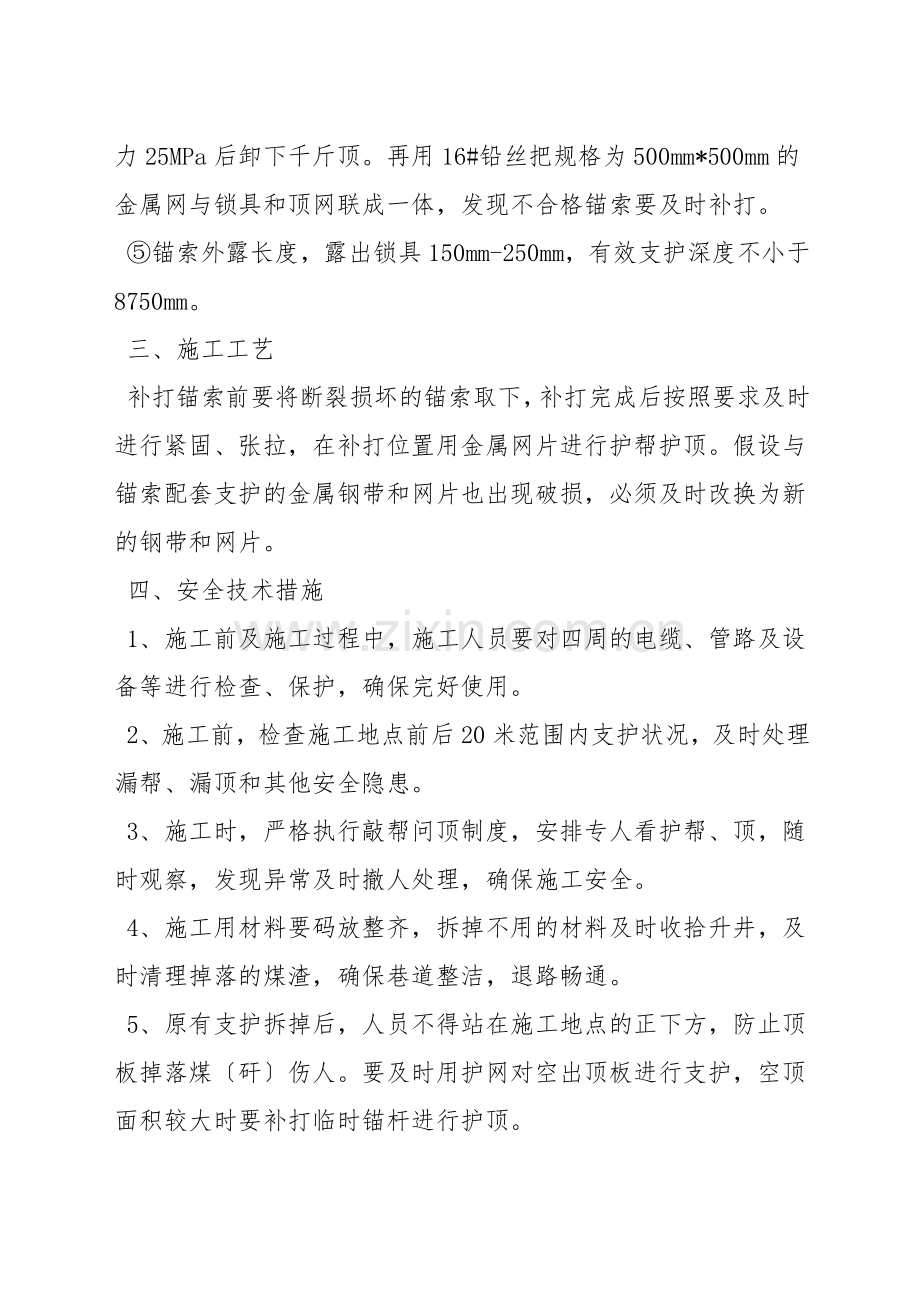

④张拉锚索：上托板、锁具，用张拉千斤顶张拉锚索到制定预紧力25MPa后卸下千斤顶。再用16#铅丝把规格为500mm*500mm的金属网与锁具和顶网联成一体，发现不合格锚索要及时补打。
⑤锚索外露长度，露出锁具150mm-250mm，有效支护深度不小于8750mm。
三、施工工艺
补打锚索前要将断裂损坏的锚索取下，补打完成后按照要求及时进行紧固、张拉，在补打位置用金属网片进行护帮护顶。假设与锚索配套支护的金属钢带和网片也出现破损，必须及时改换为新的钢带和网片。
四、安全技术措施
1、施工前及施工过程中，施工人员要对四周的电缆、管路及设备等进行检查、保护，确保完好使用。
2、施工前，检查施工地点前后20米范围内支护状况，及时处理漏帮、漏顶和其他安全隐患。
3、施工时，严格执行敲帮问顶制度，安排专人看护帮、顶，随时观察，发现异常及时撤人处理，确保施工安全。
4、施工用材料要码放整齐，拆掉不用的材料及时收拾升井，及时清理掉落的煤渣，确保巷道整洁，退路畅通。
5、原有支护拆掉后，人员不得站在施工地点的正下方，防止顶板掉落煤〔矸〕伤人。要及时用护网对空出顶板进行支护，空顶面积较大时要补打临时锚杆进行护顶。
6、所有施工人员要穿戴利索，袖口、裤脚扎紧。
7、在高处打锚索时，必须支稳人桥、扶好梯子，人员系好安全带后站稳扶好。
8、掌握好锚索眼的深度、角度，符合要求。
9、及时封堵报废或装有断钻杆的钻孔，确保安全。
10、施工时，密切注意肩窝和煤壁片帮状况，如发现煤体酥软大面积垮落，马上停止作业，撤出人员，进行处理。
11、施工过程中，及时处理废弃不用或外露过长的锚索，防止磕碰伤人。
12、每班施工结束，进行交接班时，必须对现场进行巡查，发现异常及时处理。
13、锚索钻机的使用安全措施：
使用锚索钻机进行支护作业时，为充分发挥锚索钻机的优越性，保证作业安全，操必须遵守以下规程：
〔1〕安全操作规程：
○1操作前所有操作开关均应处于"关闭'位置。
○2保证所有水、风〔油〕管路清洁、畅通。
○3按标志牌所示连接水、气〔油〕管路。
○4严禁在钻机下垫木料。
○5严禁用手触摸旋转中的钻杆。
○6推动速度和推力要适应，防止卡钻，损坏钻杆、钻头。
○7当钻机突然卡钻时，将产生较大的反转扭距，操应当心以防扭伤。
○8当收缩支腿时，手不要按在气缸上，以防挤手。
○9油杯中加足够的润滑油，无油雾喷出时，不准开钻。
○10钻进过程中，钻杆和钻机不能相对倾斜。
○11用操作臂操纵锚杆可以拧紧锚杆螺母，使钻孔搅拌安装一体化，但要注意适宜的力度，否则会损坏输出轴和内六方套。
○12钻进过程中，水流不可中断。
○13操应远离钻孔中心线，以防钎子断时发生意外。
○14钻孔结束后，用水冲洗干净，并远离工作面安放，放置正确，严禁乱摔乱砸。
〔2〕使用注意事项：
○1建立锚索钻机操作责任制，专人操作。
○2每班开机前，检查油量，过滤器应定期清洗，检查供气、水系统及支腿的灵活性。
○3检查正常后，先让钻机缓慢旋转，慢慢升起钻机，注意支腿供气不可太猛，否则，假设控制不好，将可能顶弯钻杆甚至造成事故。
○4钻杆抵达顶板后，启动马达及水钮，开始进行钻孔作业，调节旋转速度逐渐增到最大。
○5钻孔完毕后，先关气，后关水，同时支腿回落过程中马达慢转，这样使钻杆随钻机下降。
○6在软岩条件下，转速快，推力小，反之，转速小，推力大，以获得最正确的钻进速度。
○7在泥质岩石中，如果水压大，出水量小，则应停止转马达，冲洗一会再钻。
○8假设钻孔阻力过大，将要卡钻时，可左右晃动"T'型手把避免卡钻。
○9定期对锚索机进行维护，依据状况确定拆卸部件，并准备好备用件。
○10出现故障时，要及时彻底清洗干燥，装箱运上井，交由专业人员修理检修调试完好后，再行装箱下井使用。
14、安全注意事项
〔1〕在1303运输顺槽皮带侧和其他存放机电设备、固定绞车的地点施工时，要与相应设备包机人做好沟通，必须将设备停电闭锁并挂牌，确认安全后方可施工。
〔2〕1303运输顺槽内安设有皮带、循环绞车等设备，补打锚索时，严禁皮带或循环绞车运行，并要按下补打地点四周的急停按钮；如必须要开动循环绞车或皮带时，必须和施工地点人员联系，在得到施工点人员同意，并将人员或设备撤至安全地点，确认无误后，方可进行。
〔3〕在1303运输顺槽内补打锚索时，所有作业人员必须严格执行"行车不行人、行人不行车'制度，当车辆通过时必须将人员或设备撤至安全地点，待确认绞车、循环车停止运行后，方可作业。
〔4〕开动皮带和施工地点其他机电设备前，所有人员要马上撤到安全地点，严禁在施工处逗留。
〔5〕各岗位要做好"手指口述'及"有声安全确认'工作，确保安全施工。
15、其他未尽事宜，严格执行《煤矿安全规程》、《1303综采工作面回采作业规程》规定。
16、所有作业人员必须于施工前认真学习落实本措施。
