广州
劳务超制案
、系统布暑方案

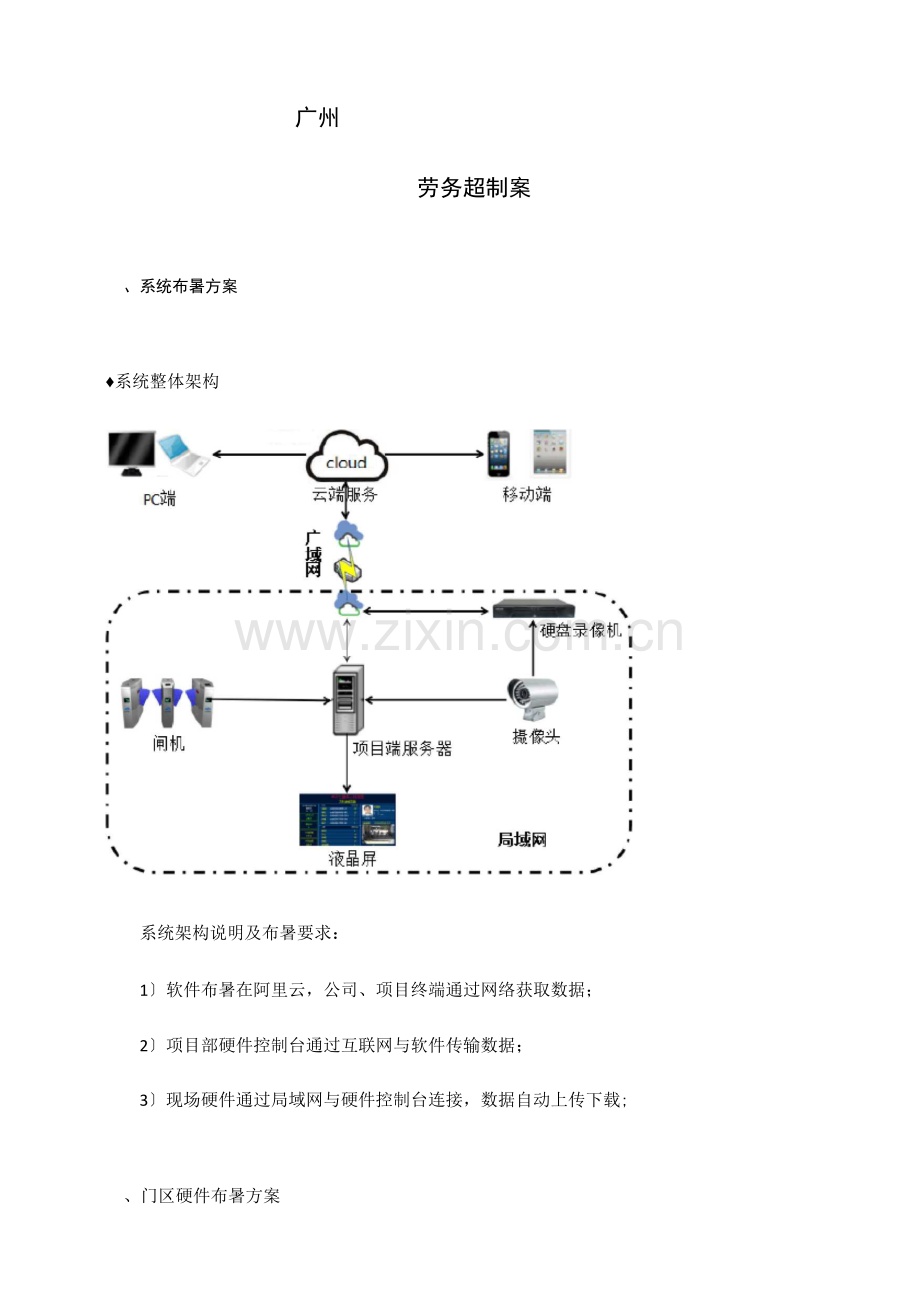

♦系统整体架构

系统架构说明及布暑要求：
1〕软件布暑在阿里云，公司、项目终端通过网络获取数据；
2〕项目部硬件控制台通过互联网与软件传输数据；
3〕现场硬件通过局域网与硬件控制台连接，数据自动上传下载;
、门区硬件布暑方案
1、门区布置说明:
门禁设置位置在正对马路的门楼处，用于施工工人考勤.共设置四台闸机，采纳IC卡刷卡考 勤，本门区设置液晶屏，用于展示现场刷卡数据以及监控工人刷卡行.

2、硬件清单
一级系统
设备名称
规格说明
单位
数量
门禁设备
闸机控制卡
微耕L02
个
8
闸机
单芯翼闸
个
2
双芯翼闸
个
2
室内辅助设备
UPS电源
山特 MT—10
个
2

IC卡
IC卡
个
10
IC卡读写器
RF-EYE—U010—MEM
个
1
身份证阅读器
CVR—1U
个
1
即时拍
广联达
个
1
交换机
H3C〔16 千兆〕
个
2
室外辅助设备
人员拍照监控设备
网络高清摄像头
个
5
网络录像机
个
1
电视显示
液晶电视
个
1
支架
个
1
分屏器
个
1

三、网络布暑要求：
项目各门区之间必须架设成局域网，由项目部自行架设，建议架设方案：
由项目部交换机与门禁处交换机通过一般超五类网线连接，以提供广域网网络
1〕施工生产区围挡封闭，将生活区与施工区分开，设置进入施工区专用工人通道；
2〕现场按布暑方案进行建设通道，预留硬件安装位和走线管槽；
3〕项目网络带宽不低于2M,通过网线连接不能超过1米；
1、现场现状描述：门禁系统的门区距离项目部大概2公里的距离，地磅安装在门区与项目 部中间，目前还没有做场地硬化。
2、建议布暑方案
2.1网桥 利:两个路由器组成一个大网络，两个路由器lan 〔局限网〕内的电脑设备可以互访，但是网上 邻居访问方式有时不能正常使用;可以针对路由器2上的电脑设备做进一步的权限限制与上 网行为管理，方便企业做个性化的网络管理.
弊:两个路由器组成一个大网络，两个路由器lan 〔局限网〕内的电脑设备可以互访，但是网上 邻居访问方式有时不能正常使用；可以针对路由器2上的电脑设备做进一步的权限限制与上 网行为管理，方便企业做个性化的网络管理.
2。2光纤
利：传输频带极宽，通信容量很大；由于光纤衰减小，无中继设备，故传输距离远；串扰小, 信号传输质量高；光纤抗电磁干扰，保密性好；光纤尺寸小，重量轻，便于传输和铺设；耐 化学腐蚀；光纤是石英玻璃拉制成形，原材料来源丰富，并节约了大量有色金属。
弊:光纤弯曲半径不宜过小；光纤的切断和连接操作技术复杂；分路、耦合麻烦。
2。3无线网卡〔推举〕
利:用的方便，随时可以上网，不用网线
弊：网速一般
四、系统实施方案
1.实施工作流程

,'召开实名、-制启动大
耳 _
2. 进场沟通
一起沟通确认项目实施服务方案，并由项目经理或书记进行签字确认
表单替代沟通，查看系统内表单，尽可能替代手工作业
建立沟通机制〔微信群或qq群〕，天天汇报项目进展：当日工作完成结果，明日工作计划安 排
3。硬件安装
完成现场硬件安装，按照广联达安装要求进行达标检查
软件调试
劳务实名制软件基础数据配置:账号添加、权限划分、工种字典校核、管理规则设定、风险 预警设定、劳务分包商名录录入.
项目端软件安装硬件参数配置。
软硬件操作培训
分岗位软件、手机APP操作培训
协助劳务管理员制卡
硬件、网络日常维护培训
召开实名制启动大会
制定《劳务实名制管理制度》 组织项目管理人员、班组长宣贯《劳务实名制管理制度》
系统试运行 服务跟踪
项目软硬件运行维护：
软件问题:使用过程中软件出现的报错
硬件问题:硬件〔广联达提供〕故障修理
网络问题:软件与硬件连接问题
定期应用状况汇报
