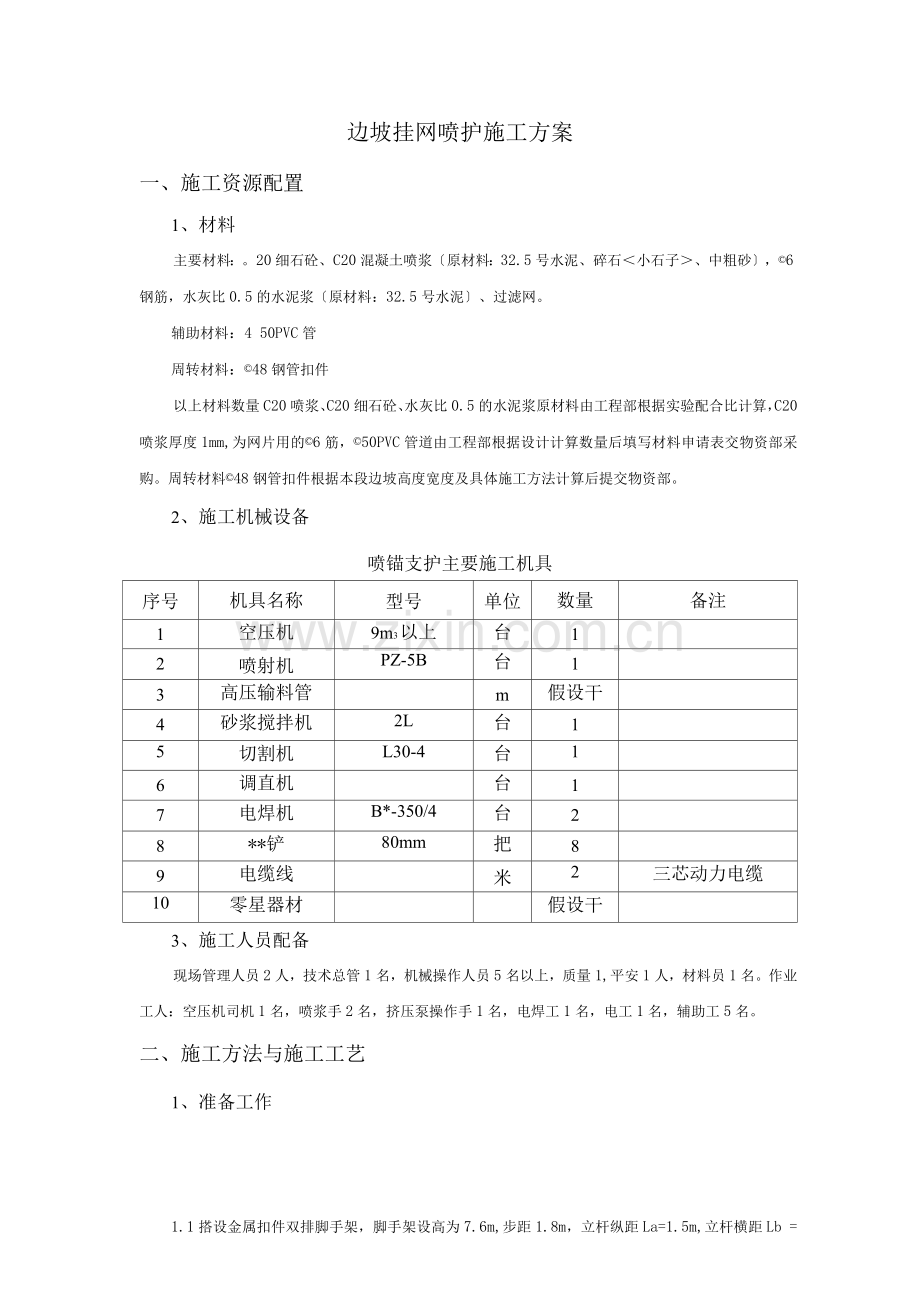

边坡挂网喷护施工方案
一、施工资源配置
1、材料
主要材料：。20细石砼、C20混凝土喷浆〔原材料：32.5号水泥、碎石＜小石子＞、中粗砂〕，©6钢筋，水灰比0.5的水泥浆〔原材料：32.5号水泥〕、过滤网。
辅助材料：4 50PVC管
周转材料：©48钢管扣件
以上材料数量C20喷浆、C20细石砼、水灰比0.5的水泥浆原材料由工程部根据实验配合比计算，C20喷浆厚度1mm,为网片用的©6筋，©50PVC管道由工程部根据设计计算数量后填写材料申请表交物资部采购。周转材料©48钢管扣件根据本段边坡高度宽度及具体施工方法计算后提交物资部。
2、施工机械设备
喷锚支护主要施工机具
序号
机具名称
型号
单位
数量
备注
1
空压机
9m3以上
台
1

2
喷射机
PZ-5B
台
1

3
高压输料管

m
假设干

4
砂浆搅拌机
2L
台
1

5
切割机
L30-4
台
1

6
调直机

台
1

7
电焊机
B*-350/4
台
2

8
**铲
80mm
把
8

9
电缆线

米
2
三芯动力电缆
10
零星器材

假设干

3、施工人员配备
现场管理人员2人，技术总管1名，机械操作人员5名以上，质量1,平安1人，材料员1名。作业工人：空压机司机1名，喷浆手2名，挤压泵操作手1名，电焊工1名，电工1名，辅助工5名。
二、施工方法与施工工艺
1、准备工作

1.1搭设金属扣件双排脚手架，脚手架设高为7.6m,步距1.8m，立杆纵距La=1.5m,立杆横距Lb = 0.8m。脚手架沿基坑内侧布置，只做基坑西侧和北侧，即西侧97m、北侧160m。
1〕搭设前应严格进展钢管筛选，凡严重锈蚀、薄壁、严重弯曲裂变的杆件不宜采用。
2〕严重锈蚀、变形、裂痕螺栓螺纹已经损坏的扣件不准采用。
3〕脚手架的根底除按规定搭设。
4〕脚手架座立于三七灰土上，用方木2*2垫块垫底。
6〕同一立面的小横杆，应对等交织设置，同时立杆前后对直。
7〕斜杆接长，不宜采用对接扣件。应采用叠交方式，搭接长度不小于50cm，用三只旋转扣件均匀分布扣紧，两端余头不小于10cm。
8〕搭设人员平安上下使用爬梯，必须符合平安标准要求。
9〕第四步〔相对标高为5.6m处〕为人员操作面平台，人员操作面平台设置护栏横杆。
10〕在第三步每个立杆处加设横杆，横杆一侧抵在冠梁下面的三轴搅拌桩上〔此处加一大横杆〕，并满挂平安防护网。
11〕脚手架采用刚性连接，连接在支护型钢上，2步3跨一连接。
1.2撤除脚手架时，按照撤除方案做好每一步工作。
1〕撤除现场必须设戒备区域，*挂醒目的戒备标志。戒备区域内严禁非工作人员通行或在脚手架下方组织施工。地面监护人员必须履行职责。
2〕仔细检查调运机械，包括是否平安可靠。调运机械不允许搭设在脚手架上，应另行设置。
3〕如遇强风、雨等特殊气候不应进展脚手架的撤除。夜间实施撤除作业，应具备良好的照明设备。
4〕撤除人员进入岗位以后，先进展检查。去除架板上留的材料、物件及垃圾块。所有清理物应平安输送至地面，严禁从高处抛掷。
5〕按搭设的反程序进展撤除，即竖挡笆-防护栏杆-搁栅-斜拉杆-连接杆-大横杆-小横杆-立杆。
6〕不允许分立面撤除或上、下二步同时撤除〔踏步式〕。认真做到一步一清，一杆一清。
7〕所有连杆、斜拉杆必须随脚手架不成撤除，同步进展下降，不准先行撤除。
8〕所有杆件与扣件，在撤除适应别离，不允许杆件上附着扣件输送地面，或两杆同时
拆下输送地面。

9〕所有架板撤除，应自外向内里竖立、搬运，防止自立向外翻起后，架板上垃圾物件直接从高处坠落伤人。
10〕当日完工后，应仔细检查岗位周围的情况，如发现留有隐患的部位，应及时进展修复或继续完成指一个程序、一个部位的完毕，方可撤离岗位。
11〕输送至地面的所有杆件、扣件等物件，应按类对方整理。
在边坡进展喷砼前，按设计图纸做好各项准备工作；
a）清理防护边坡杂物，去除浮土及松动的土块；
b）用水冲洗坡面，并使边坡外表保持一定的湿度；
2、网片制作安装
埋设控制喷射混凝土厚度的标志〔喷射混凝土厚度为10cm〕，铺设© 6钢筋网，网格间距 20 x 20cm。
钢筋现场绑扎操作工艺：
1〕将预留钢筋调直理顺，并将外表砂浆等杂物清理干净。先立2〜4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。弹墙体线剔凿坡体混凝土浮浆修理预留搭接筋绑纵向筋绑横筋绑拉筋或支撑筋
2〕钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。纵向钢筋的最小保护层厚度。
3〕钢筋网绑扎。全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。
4〕为控制墙体钢筋保护层厚度，宜采用钢筋梯子凳措施，在原位替代墙体钢筋，间距15mm 左右。
5〕水平分布钢筋的搭接长度不应小于1.2la。〔la为钢筋锚固长度〕。同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于 5mm。
6〕竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。
7〕分布钢筋的锚固：水平分布钢筋应伸至墙端，并向内水平弯折10d后截断，其中d为水平分布钢筋直径。
8〕混凝土喷浆前，对伸出的墙体钢筋进展修整，并绑一道临时横筋固定伸出筋的间距〔甩筋的间距〕。墙体混凝土浇筑时派专人看管钢筋，浇筑完后，立即对伸出的钢筋〔甩筋〕

进展修整。
3、卸水空设置
泄水管采用©50PVC管道，梅花形布置。PVC管钻眼后，采用过滤网包裹2层，绑扎结实，仰角10 。
4、喷射混凝土
1）施工前先确定湿式喷射混凝土的配合比、报监理工程师批准。喷射混凝土前先进展试喷、调整回弹量、确定混凝土的配合比及施工操作程序，经监理工程师认可前方可大面积施工；
2）采用湿式喷射机喷射砼，移动式电动空压机供风，施作前先对机械进展技术检查，对水、风、电路进展检查，合格前方可运转。
3）喷射混凝土分段、分片由下而上进展。作业开场时，先送风，后开机，在给料；完毕时，待料喷完后，在关机。向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料。喷层厚度均匀，符合设计图纸要求；
4）混合料宜随拌随用。不掺速凝剂时，存放时间不超过2小时；掺速凝剂时，存放时间不应超过20分钟；混合料的拌和时间按标准操作；
5）混合料在运输、存放过程中，严格防雨淋、滴水及大块石等杂物混入，在装入喷射机前过筛；
6）喷射后，当采用普通硅酸盐水泥时，养护应不少于10天；当采用矿碴硅酸盐水泥或火山灰硅酸盐水泥，养护不得小于14天，喷层周边与未防护坡面的衔接处作好封闭处理；
7）喷射混凝土的回弹物，不能收集起来放入下批配料中，以免影响喷射混凝土质量；
8）喷射质量检查
•按标准检查喷射外表。是否有松、开裂、下坠、滑移等现象，如有及时去除重喷；
•喷体达一定强度后可用锤击听声，对空鼓脱壳处及时进展处理；
•钻眼量测，厚度不够处补喷；
•及时测定回弹率和实际配合比，以指导下步施工。
三、质量平安控制措施
1、对全体施工人员进展质量教育，增加质量意识。
2、加强施工技术管理，严格执行技术责任制。施工人员必须严格掌握施工标准、检查及验收标准和工艺要求。逐步进展技术交底，发现问题及时解决。

3、严格执行工程监理制度，及时办理隐蔽工程的签证手续。
4、建立质量奖罚制度，明确奖罚标准，做到奖罚清楚。
5、严格施工纪律，把好工序质量关，上道工序不合格，不能进展下道工序施工。
四、环保及文明施工
1、环保措施
1〕保证施工方案同时要具备环保防范措施，以保护现场环境，防止由于施工方法不当引起对环境的污染和破坏。
2〕在施工中严格遵守国家、**省、**市环境保护的有关规定，采取有效的措施预防消除任何因施工造的环境污染。
3〕做好生产、生活区的卫生工作，保持工地清洁，定时清扫，垃圾定点存放，定期运到环保部门指定的位置。
2、文明施工
1〕做到场地整洁，道路平顺、畅通，标志醒目。
2〕堆料整齐，机具摆放有序。四周应有排水措施。
3〕及时清理现场内的杂物，不得乱堆乱放，不得随地便溺。
五、平安控制措施
1〕建立以岗位责任制为中心的平安生产逐级负责制，制度明确、责任到人，奖罚清楚。
2〕在编制施工方案的同时，编制详细的平安操作规程、细则、制度及切实可行的平安技术措施，分发至工班，组织逐条落实。
3〕每一工序开场前，及时做好施工技术及平安技术交底，并在施工过程中催促检查，严格坚持特殊工种持证上岗。
4〕进展定期和不定期的平安检查，及时发现和解决不平安的事故隐患。
5〕坚持每周一平安日的平安学习制度。严格执行交接班制度，坚持工前讲平安、工中检查平安、工后评比平安的三工制活动。
6〕从事电力、高处作业及起重作业等特殊作业人员，各种机械的操作人员及机动车辆驾驶人员，必须经过劳动部门专业培训并考试取得合格证后，方准持证独立操作。
附各类材料量：
西侧截面三角形高1.2m，底长1.47m，南北长97m；北侧截面三角形高1.0m，底长1.25m，南北长162m；东侧截面形高0.55m，底长1.1m，南北长114m。

名称
量
C20混凝土
45m
挖除土方
183 m
6 6钢筋
0.843 吨
©50PVC 管
65m
搭设脚手架
脚手架设高为7.6m,步距1.8m，立杆纵距
La=1.5m，立杆横距Lb = 0.8m，搭设总长258m
6 48钢管
假设干
防护网
假设干
局部近看照片

基坑西侧照片
基坑北侧照片
基坑东侧照片
基坑南侧照片
