D36.5米导杆三点式桩架安全操作规程.doc

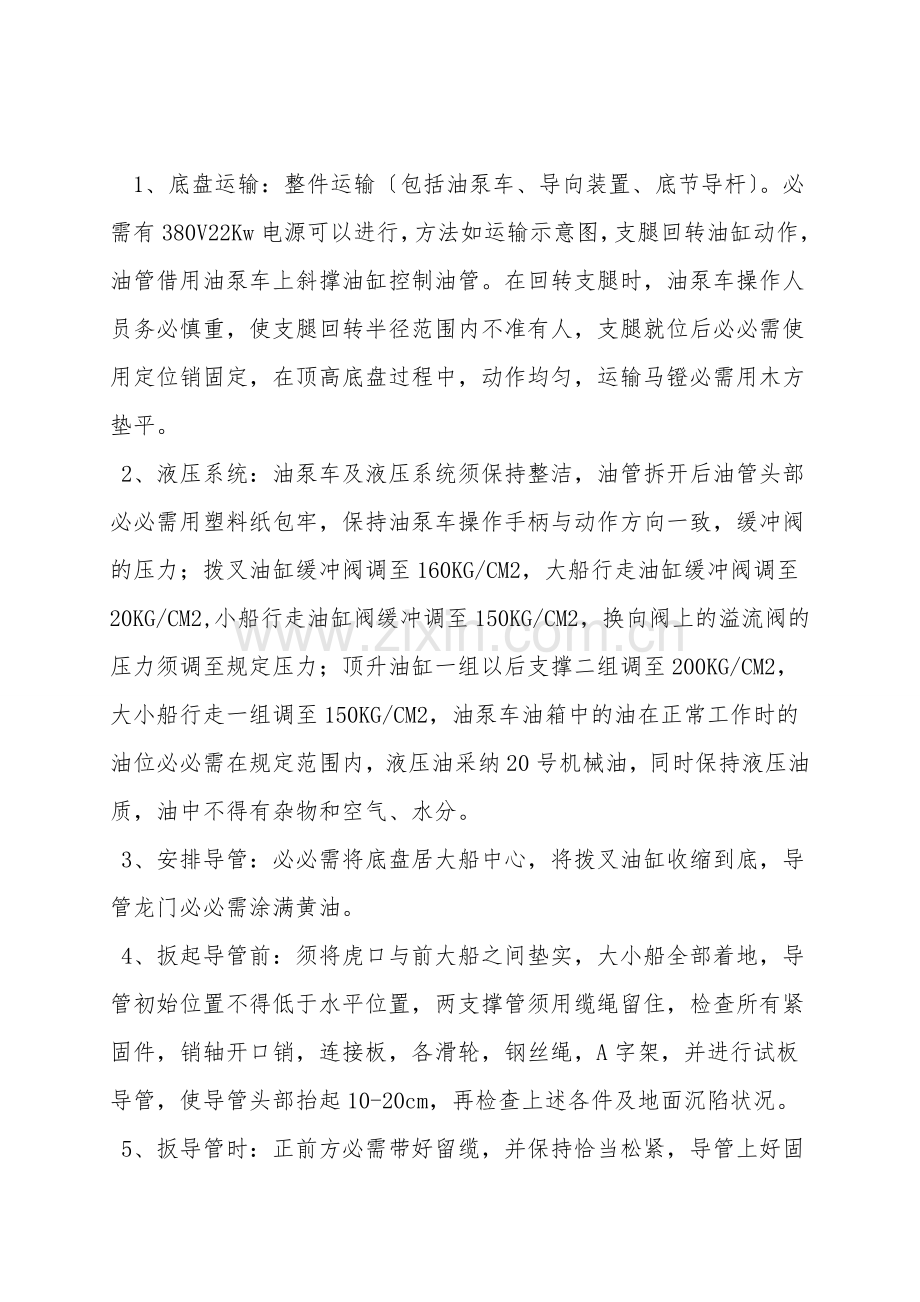

1、底盘运输：整件运输〔包括油泵车、导向装置、底节导杆〕。必需有380V22Kw电源可以进行，方法如运输示意图，支腿回转油缸动作，油管借用油泵车上斜撑油缸控制油管。在回转支腿时，油泵车操作人员务必慎重，使支腿回转半径范围内不准有人，支腿就位后必必需使用定位销固定，在顶高底盘过程中，动作均匀，运输马镫必需用木方垫平。
2、液压系统：油泵车及液压系统须保持整洁，油管拆开后油管头部必必需用塑料纸包牢，保持油泵车操作手柄与动作方向一致，缓冲阀的压力；拨叉油缸缓冲阀调至160KG/CM2，大船行走油缸缓冲阀调至20KG/CM2,小船行走油缸阀缓冲调至150KG/CM2，换向阀上的溢流阀的压力须调至规定压力；顶升油缸一组以后支撑二组调至200KG/CM2，大小船行走一组调至150KG/CM2，油泵车油箱中的油在正常工作时的油位必必需在规定范围内，液压油采纳20号机械油，同时保持液压油质，油中不得有杂物和空气、水分。
3、安排导管：必必需将底盘居大船中心，将拨叉油缸收缩到底，导管龙门必必需涂满黄油。
4、扳起导管前：须将虎口与前大船之间垫实，大小船全部着地，导管初始位置不得低于水平位置，两支撑管须用缆绳留住，检查所有紧固件，销轴开口销，连接板，各滑轮，钢丝绳，A字架，并进行试板导管，使导管头部抬起10-20cm，再检查上述各件及地面沉陷状况。
5、扳导管时：正前方必需带好留缆，并保持恰当松紧，导管上好固定销，当导管扳至78度时〔打斜桩时为83度〕，后支撑油缸就位。拔去导管两只固定销后，左右均匀收缩后支撑油缸，直至导管与地面夹角90度位置。
6、卷扬机司机操作：必必需按2*6t机动卷扬机操作规程进行作业，保证动作可靠，在锤击沉桩时，2#、3#卷筒杜绝动力下降，齿轮保险必必需安全脱开。
7、抿导杆时：底盘居大船中心，虎口与大船之间垫实，大小船全部着地，拨叉油缸收缩到底，均匀伸长支撑油缸，将导杆抿至78度时，插上导杆两固定销，收平衡器钢丝绳至适当松紧后，再将后支撑油缸从底盘上卸下。卷扬机动力下降抿导杆，在导杆下抿时，导杆与地面夹角小于15度时，卷扬机不许制动，而连续缓缓动力下降，导杆的最后位置不得低于水平位置〔打斜桩时正前方必必需带好留缆，并系带〕。
8、开班前：必需检查各连接件紧固，油泵车油箱油位、油路，各转动部件滑动部位注油，检查各钢丝绳是否脱轮，做好设备清洁工作。
9、吊桩：应保持导杆垂直，桩离导杆中心偏前不得超过4米，左右偏心吊不得大于2米，吊装重量〔见桩机技术性能〕。
10、拔送桩：导杆保持垂直，不许偏心拔送桩，最大拔桩力不得大于28吨〔见桩机技术性能〕。
11、小船顶升油缸升降时：对称均匀升降。
12、小船行走：当小船着地行走时，大船必必需离地面5cm左右。大船着地小船行走时，小船必必需高于地面5cm。
13、大船行走：当大船着地行走时，大船必必需离地面5cm左右。当小船着地大船行走时，大船必必需高于地面5cm。
14、桩机回转时：大船离地面不得超过5cm。桩机一次回转角度必必需小于8度。
15、工作结束时：做好清洁工作。柴油锤着地。导管调直。切断电源。卷扬机用油布盖好。
16、碰到六级以上或大雾天气不得进行施工。
