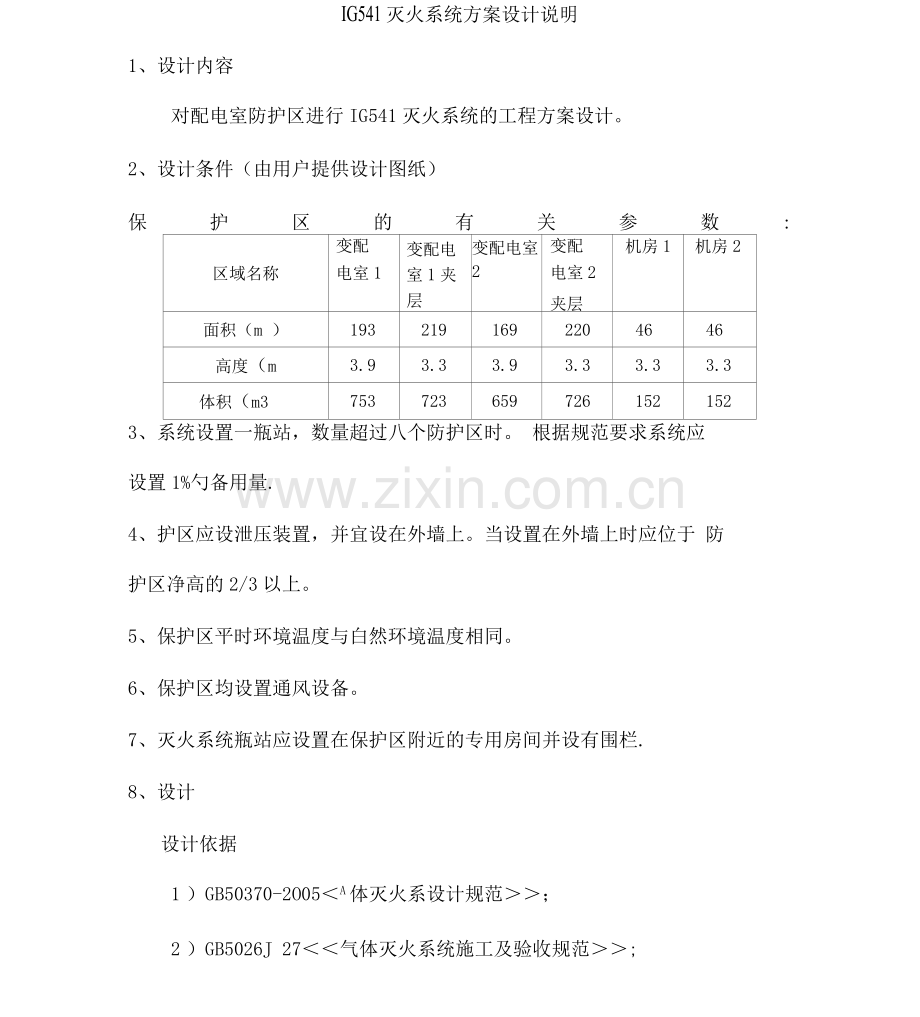

IG541灭火系统方案设计说明
1、设计内容
对配电室防护区进行IG541灭火系统的工程方案设计。
2、设计条件（由用户提供设计图纸）
保护区的有关参数:
区域名称
变配
电室1
变配电室1夹层
变配电室2
变配
电室2
夹层
机房1
机房2
面积（m ）
193
219
169
220
46
46
高度（m
3.9
3.3
3.9
3.3
3.3
3.3
体积（m3
753
723
659
726
152
152
3、系统设置一瓶站，数量超过八个防护区时。 根据规范要求系统应

设置1%勺备用量.
4、护区应设泄压装置，并宜设在外墙上。当设置在外墙上时应位于 防
护区净高的2/3以上。
5、保护区平时环境温度与白然环境温度相同。
6、保护区均设置通风设备。
7、灭火系统瓶站应设置在保护区附近的专用房间并设有围栏.
8、设计
设计依据
1 ）GB50370-2O05＜A体灭火系设计规范＞＞；
2 ）GB5026J 27＜＜气体灭火系统施工及验收规范＞＞;
3）由相关委托方或相关单位提供的相关设计条件；
4 ）由对方提供的条件。
灭火方式
本设计采用全淹没灭火系统的灭火方式，即在规定的时间内，
喷射一定浓度的气体并使其均匀地充满整个保护区，此时能将在
其区域里任一部位发生的火灾扑灭。
9、灭火系统的控制方式为白动、电气手动、机械手动三种。即在有人工作或值班时，应采用电气手动控制，在无人的情况下，应采用白动控制方式，白动、手动控制方式的转换，可在灭火控制盘上实现（在 保护区的门外设置手动控制盘，手动控制盒内设有紧急停止与紧急启动按钮。
10、保护区要求：
1）保护区必须为独立区域；
2 ）保护区的耐火极限〉0.5h,耐压强度＞ 12Pa
3 ）保护区的通风系统在喷放灭火剂前应关闭，并设置防火阀
门；
4 ）喷放前，必须切断可燃、助燃气体的气源，并停止一切影响灭火效果的设备；
5）保护区的门必须采用白动防火门，保证在任何情况下均能 从保护区内打开。
6）在保护区外设置声、光报警及释放信号标志。
7）为保证人员的安全撤离，在释放灭火剂前，应发出火灾报
警，火灾报警至释放灭火剂的延时时间为30s。
8) 为保证灭火的可靠性，在灭火系统释放灭火剂之前或同时，应保证必要的联动操作，即灭火系统在发出灭火指令时，由控制系统发出联动指令，切断电源、关闭或停止一切影响灭火效果的设备。
11、保护区应有排风设备，释放灭火剂后，应将废气排尽后，人员方
可进入进行检修，如需提前进入，需带氧气呼吸器。
12、灭火系统的使用环境温度为0C 50C。
13、安装
(1) 安装分为灭火系统瓶组和喷嘴管路系统，根据设计图及现场情
况进行；
(2) 灭火系统瓶组应设置框架，保证设计尺寸，固定牢固，操作观
察方便，外形美观；
(3) 喷嘴管路系统在现场安装，采用螺纹连接，管材采用20#无缝
钢管，应符合GB363卵GB8163勺要求，无缝钢管必须内外镀锌，
安装后应进行水压(气压)强度试验.
(4) 分布管系的水平定向敷设坡度，取顺向1 — 3/10;
(5) 管道支架一般采用导向支架，允许有少量轴向移动，不允许 有
横向移动，同时设置部分支架；
15、使用事项
本工程的灭火系统设计分为白动、电气手动、机械手动三种工况；
1)白动工况：即白动探测报警，发出火警信号，白动启动灭火
系统进行灭火；
2) 电气手动工况：即白动探测报警，发出火警信号，经人工电
气手动启动灭火系统执行灭火，上述白动工况的电气手动工况
的转换在灭火控制盘上实现，然而不论灭火控制按钮处于哪一种工
况，当人为发出火警时，都可以使用该火警区的手动控制盒，电气手动启动灭火系统进行灭火。手动控制盒的另一项功能是它可以在灭火系统动作前，撤消灭火控制盘发出的本区域的指令，以防止不需由灭火系统进行灭火时启动灭火系统。
3) 机械手动工况：
a、探测报警，发出火警信号，但电气控制部分出现故障，能执行灭火指令的情况下；
b、发现火警，由于电源发生故障或者白动探测报警系统失
灵，不能执行灭火指令的情况下；
c、机械手动工况必须在瓶站进行，首先拔去所需灭火区域的启动装置电磁阀上的保险，按下应急手柄，使灭火系统工作，
执行灭火功能，但这务必在提前关闭影响灭火效果的设备，通知并确认人员已经撤离后方可实施。
无论什么情况下达指令，白指令下达后延时30s左右启动灭火系统，以保证人员在规定的时间内从灭火区域内撤离，白灭火系统释放 灭火剂
时包括释放后相当长的时间内，绝对不允许有人停留在灭火区域内。
灭火系统动作释放灭火剂后，经检验确认火灾已经扑灭的情况下，打开通风系统，向灭火作用区送入新鲜的空气，废气排除干净后，才允许人员进入。
灭火系统必须有专人负责，经常进行检查和维护、保养，保持良
好的工作状况。检查方法与要求可根据 <<防火检查手册”中的有关规定和厂家提供的使用说明书进行。
灭火系统的灭火剂储瓶和启动装置充装介质不允许发生泄漏，当灭火剂储瓶，启动装置的压力指示下降10%时，应及时充装和更新，恢复正常工作状况。（也可委托厂家协助进行检查）
16、验收：系统按设计图安装完毕后，经检验合格，可提交验收。验收试验合格后，经消防主管部门以及使用单位认可，即交付投入使用。
17. 计算结果：B1-B3层
区域名称
变配
电室1
变配电室1夹层
变配
电室2
变配
电室2
夹层
机房1
机房2
面积（m）
Z
193
219
169
220
46
46
高度（m
3.9
3.3
3.9
3.3
3.3
3.3
Z1
体积（m3
753
723
659
726
152
152
设计浓度％
37.5
37.5
37.5
37.5
37.5
37.5
喷放时间S
60
60
60
60
60
60
钢瓶容积L
80
80
80
80
80
80
母瓶充装里kg
17
17
17
17
17
17
灭火剂用量kg
501
485 n
439
487
「101
1011
钢瓶数量只
、jL?-十 A
31
29
27
29
8
8
主管通径
80
80 1
80
80
r40
40 1
喷嘴数量只
6
7
6
8
2
2
泄压面积M
0.252
0.242
0.221
0.243
0.051
0.051

18. 灭火剂输送管道壁厚选用标准参照07S207图集气体灭火系统
灭火剂输送管道规格的要求。附后:
19. 系统管网工作压力经计算为3・2MPa。试验压力为工作压力的1・5
倍。（气压）
