上海移动小区宽带施工规范
一、总则
本标准是为了贯彻中国移动有线宽带网络发展策略，大力加快建设面向全业务的基础网 络设施而制定的。本规范的主要内容有：总则、箱体安装要求、光缆敷设要求、通信管道施 工要求、系统测试等。总体要求如下：
1、本规范重点针对上海移动基于PON技术的有线宽带工程施工。
2、工程使用设备、器材的程式、规格、质量等应符合国家或行业标准和批准的工程设计文 件规定。工程中严禁采用不合格的器材。
3、本规范未提及的室外光/电缆线路部分应符合丫。5121-2010《通信线路工程验收规范》 相关条款的规定。
4、本规范未提及的住宅区和住宅建筑内通信设施应符合6日50847-2012《住宅区和住宅建 筑内光纤到户通信设施工程验收规范》和DG/TJ08-606-2011《住宅建筑通信配套工程施 工及验收规范》相关条款的规定。
5、本规范未提及的室内光/电缆布线部分应符合6日50312-27 «综合布线工程验收规范》 相关条款的规定。
6、本规范与国家有关标准（规范）相矛盾时，应按国家标准（规范）的相关规定执行。在 特殊条件下，执行本规范中的个别条款有困难时，应充分论述理由，提出采取措施的报 告，呈主管部门审批。
二、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其 随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标 准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新 版本适用于本标准。
序号
标准编号
标准名称
发布单位
[1]
YD 5121-2010
通信线路工程验收规范
中华人民共和国工业和信息化部
[2]
GB 50847-2012
住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范
中华人民共和国住房和城乡建设部
[3]
GB 50374-26
通信管道工程施工及验收规范
中华人民共和国住房和城乡建设部
[4]
YD 5207-2014
宽带光纤接入工程验收规范
中华人民共和国工业和信息化部

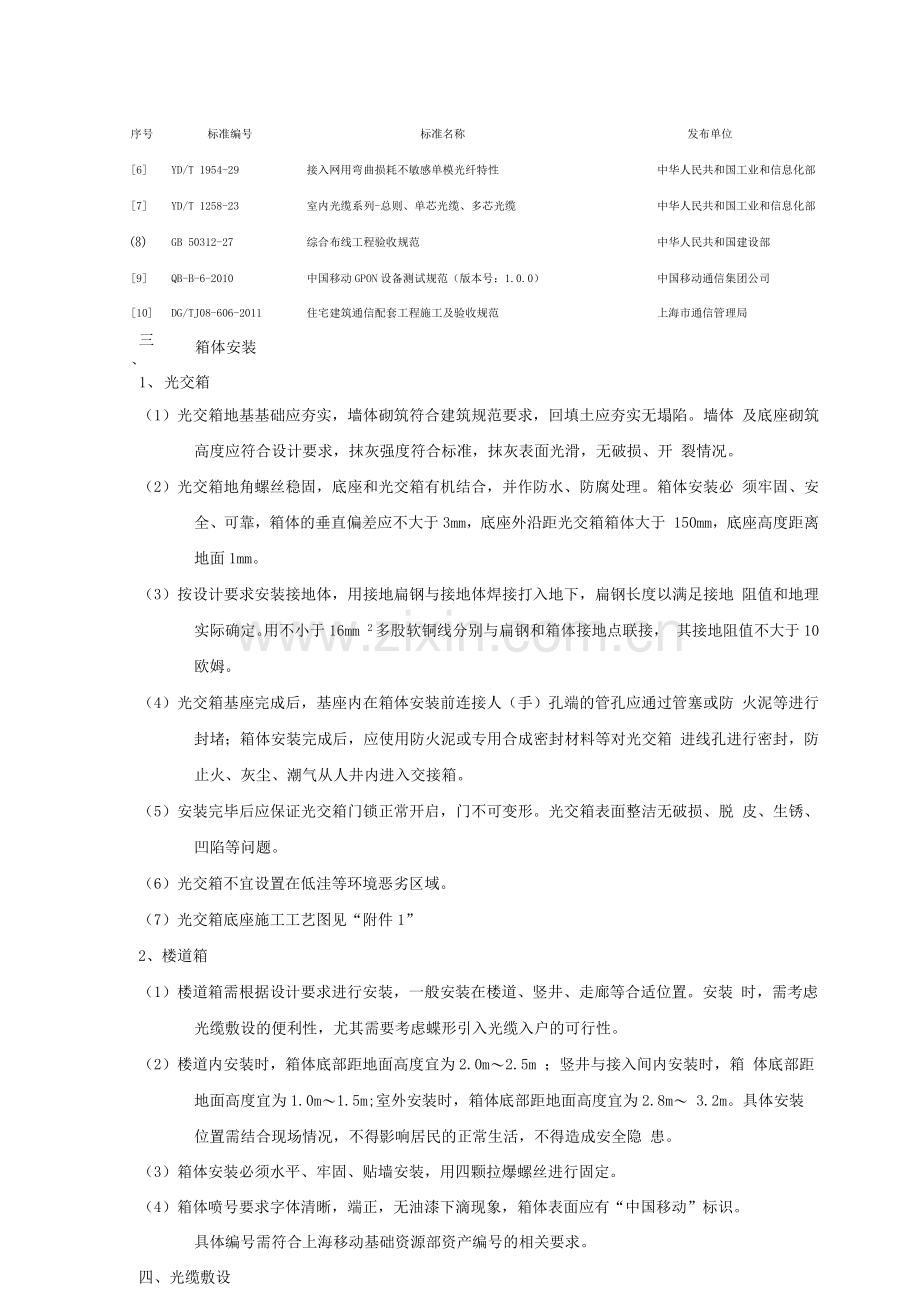

序号
标准编号
标准名称
发布单位
[6]
YD/T 1954-29
接入网用弯曲损耗不敏感单模光纤特性
中华人民共和国工业和信息化部
[7]
YD/T 1258-23
室内光缆系列-总则、单芯光缆、多芯光缆
中华人民共和国工业和信息化部
⑻
GB 50312-27
综合布线工程验收规范
中华人民共和国建设部
[9]
QB-B-6-2010
中国移动GPON设备测试规范（版本号：1.0.0）
中国移动通信集团公司
[10]
DG/TJ08-606-2011
住宅建筑通信配套工程施工及验收规范
上海市通信管理局
三、
箱体安装

1、
光交箱

（1）光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。墙体 及底座砌筑高度应符合设计要求，抹灰强度符合标准，抹灰表面光滑，无破损、开 裂情况。
（2）光交箱地角螺丝稳固，底座和光交箱有机结合，并作防水、防腐处理。箱体安装必 须牢固、安全、可靠，箱体的垂直偏差应不大于3mm，底座外沿距光交箱箱体大于 150mm，底座高度距离地面1mm。
（3）按设计要求安装接地体，用接地扁钢与接地体焊接打入地下，扁钢长度以满足接地 阻值和地理实际确定。用不小于16mm 2多股软铜线分别与扁钢和箱体接地点联接， 其接地阻值不大于10欧姆。
（4）光交箱基座完成后，基座内在箱体安装前连接人（手）孔端的管孔应通过管塞或防 火泥等进行封堵；箱体安装完成后，应使用防火泥或专用合成密封材料等对光交箱 进线孔进行密封，防止火、灰尘、潮气从人井内进入交接箱。
（5）安装完毕后应保证光交箱门锁正常开启，门不可变形。光交箱表面整洁无破损、脱 皮、生锈、凹陷等问题。
（6）光交箱不宜设置在低洼等环境恶劣区域。
（7）光交箱底座施工工艺图见“附件1”
2、楼道箱
（1）楼道箱需根据设计要求进行安装，一般安装在楼道、竖井、走廊等合适位置。安装 时，需考虑光缆敷设的便利性，尤其需要考虑蝶形引入光缆入户的可行性。
（2）楼道内安装时，箱体底部距地面高度宜为2.0m〜2.5m ；竖井与接入间内安装时，箱 体底部距地面高度宜为1.0m〜1.5m;室外安装时，箱体底部距地面高度宜为2.8m〜 3.2m。具体安装位置需结合现场情况，不得影响居民的正常生活，不得造成安全隐 患。
（3）箱体安装必须水平、牢固、贴墙安装，用四颗拉爆螺丝进行固定。
（4）箱体喷号要求字体清晰，端正，无油漆下滴现象，箱体表面应有“中国移动”标识。
具体编号需符合上海移动基础资源部资产编号的相关要求。
四、光缆敷设
1、吊线式墙壁光缆（架空光缆）
（1）吊线铁件的选取和施工要求
a） #1拉攀
一般用于吊线终结处。光缆线路的走向与墙壁平行时，跨距较大，张力较大，吊线的终 结都可采用#1拉攀。在墙上安装用4"方头木螺钉和3"铁榫紧固，具体安装如图所示。

b) #2拉攀
一般用于吊线终结处。光缆线路的走向与墙壁垂直，且跨越距离不超过20米（车道）、
30米（非车道），在线条承受张力较小时，吊线终结使用#2拉攀。具体装设见图所示。
