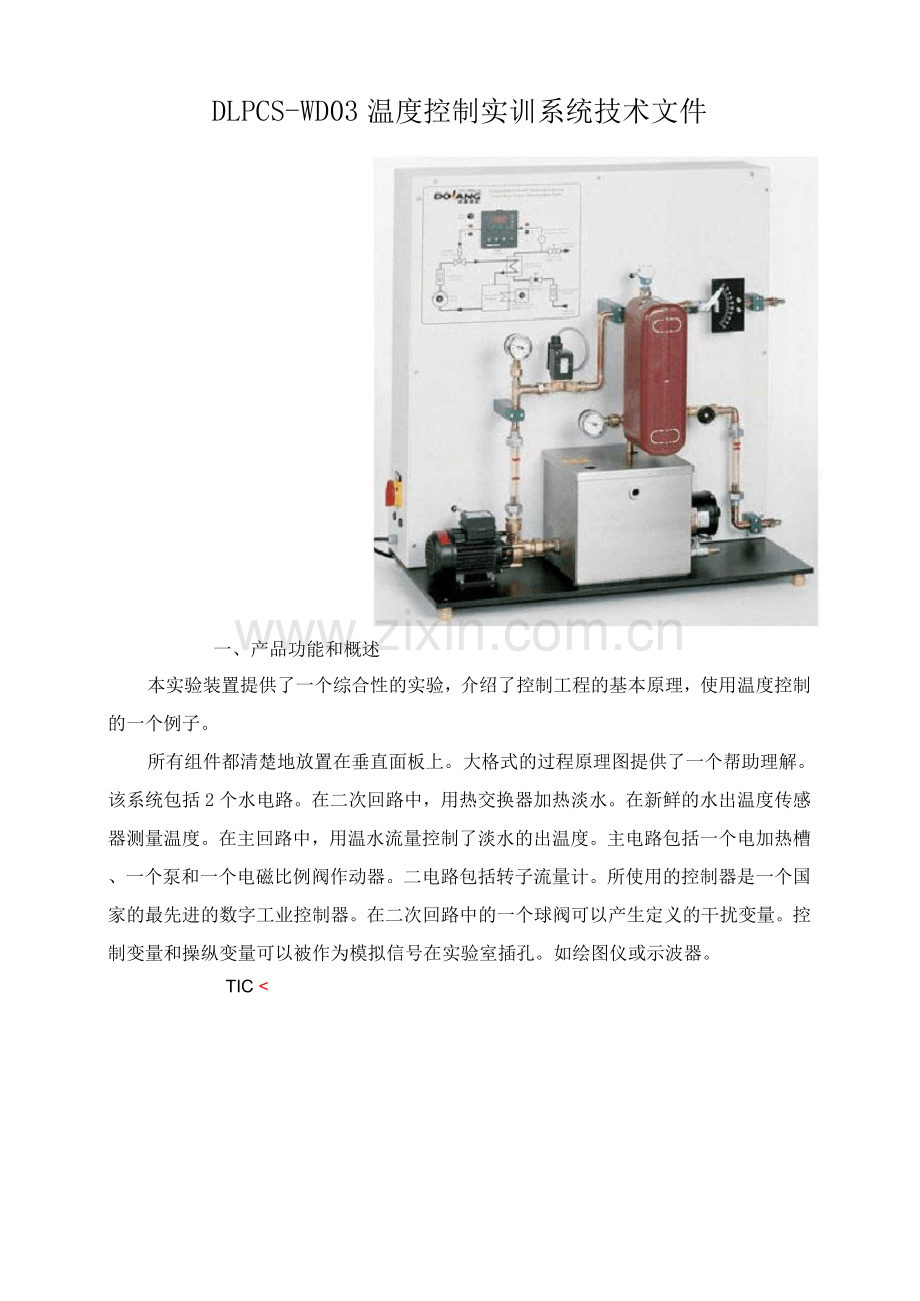

DLPCS-WD03温度控制实训系统技术文件

一、产品功能和概述
本实验装置提供了一个综合性的实验，介绍了控制工程的基本原理，使用温度控制的一个例子。

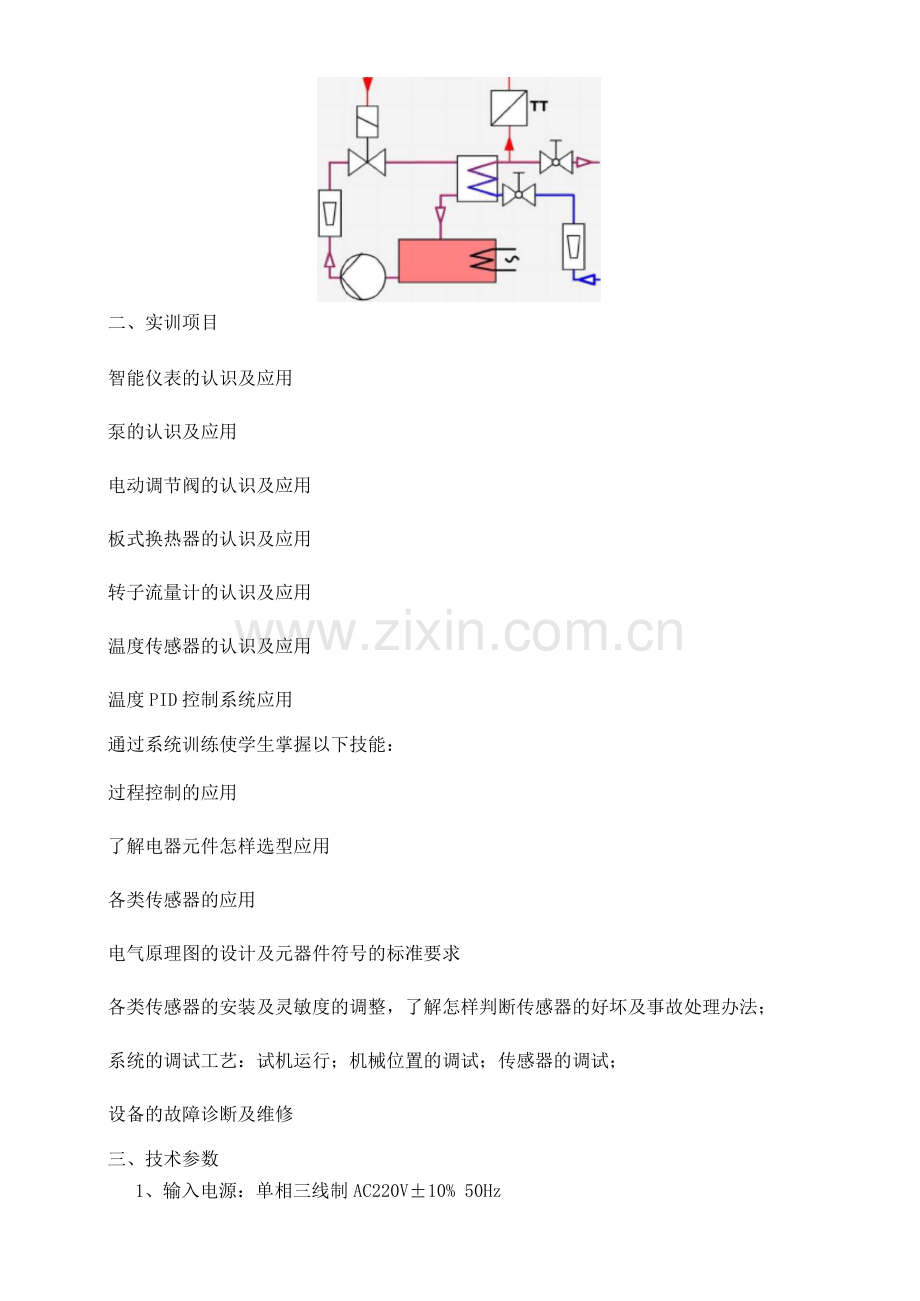

所有组件都清楚地放置在垂直面板上。大格式的过程原理图提供了一个帮助理解。该系统包括2个水电路。在二次回路中，用热交换器加热淡水。在新鲜的水出温度传感器测量温度。在主回路中，用温水流量控制了淡水的出温度。主电路包括一个电加热槽、一个泵和一个电磁比例阀作动器。二电路包括转子流量计。所使用的控制器是一个国家的最先进的数字工业控制器。在二次回路中的一个球阀可以产生定义的干扰变量。控制变量和操纵变量可以被作为模拟信号在实验室插孔。如绘图仪或示波器。
TIC <

二、实训项目
智能仪表的认识及应用
泵的认识及应用
电动调节阀的认识及应用
板式换热器的认识及应用
转子流量计的认识及应用
温度传感器的认识及应用
温度PID控制系统应用
通过系统训练使学生掌握以下技能：
过程控制的应用
了解电器元件怎样选型应用
各类传感器的应用
电气原理图的设计及元器件符号的标准要求
各类传感器的安装及灵敏度的调整，了解怎样判断传感器的好坏及事故处理办法；
系统的调试工艺：试机运行；机械位置的调试；传感器的调试；
设备的故障诊断及维修
三、技术参数
1、输入电源：单相三线制AC220V±10% 50Hz
操作电源：DC24V 3A
2、环境温度：-10°C〜40°C
环境湿度：＜90% (25C)
3、外形尺寸：10x5x1080mm (长 x 宽x 高)
4、整机容量：＜1.5KVA
四、主要配置
1、电气部分
序
号
名称/型号
描述
数量
1
控制面板
钣金
1套
2
控制系统
智能仪表
1套
3
温度传感器
PT1
1套
4
启动按钮
DC24V, 1 开 1 闭
1套
5
停止按钮
DC24V, 1 开 1 闭
1套
6
电动调节阀
模拟量控制
1套
7
水泵
AC220V
1套
8
接线端子
K3/K4
1套
9
测试线
K3/K4
若干

2、机械部分
序号
名称
备注
1套
1
台体
采用铝合金型材搭建而成。
1套
2
储水箱
不锈钢
1套
3
压力表
机械式
2套
4
转子流量计

2套
5
加热器
1. 5KW
1套
6
板式换热器

1套
7
阀门
DC24V
2套
8
管道

1套
9
手阀

1套

五、可选配件
1:电脑桌
