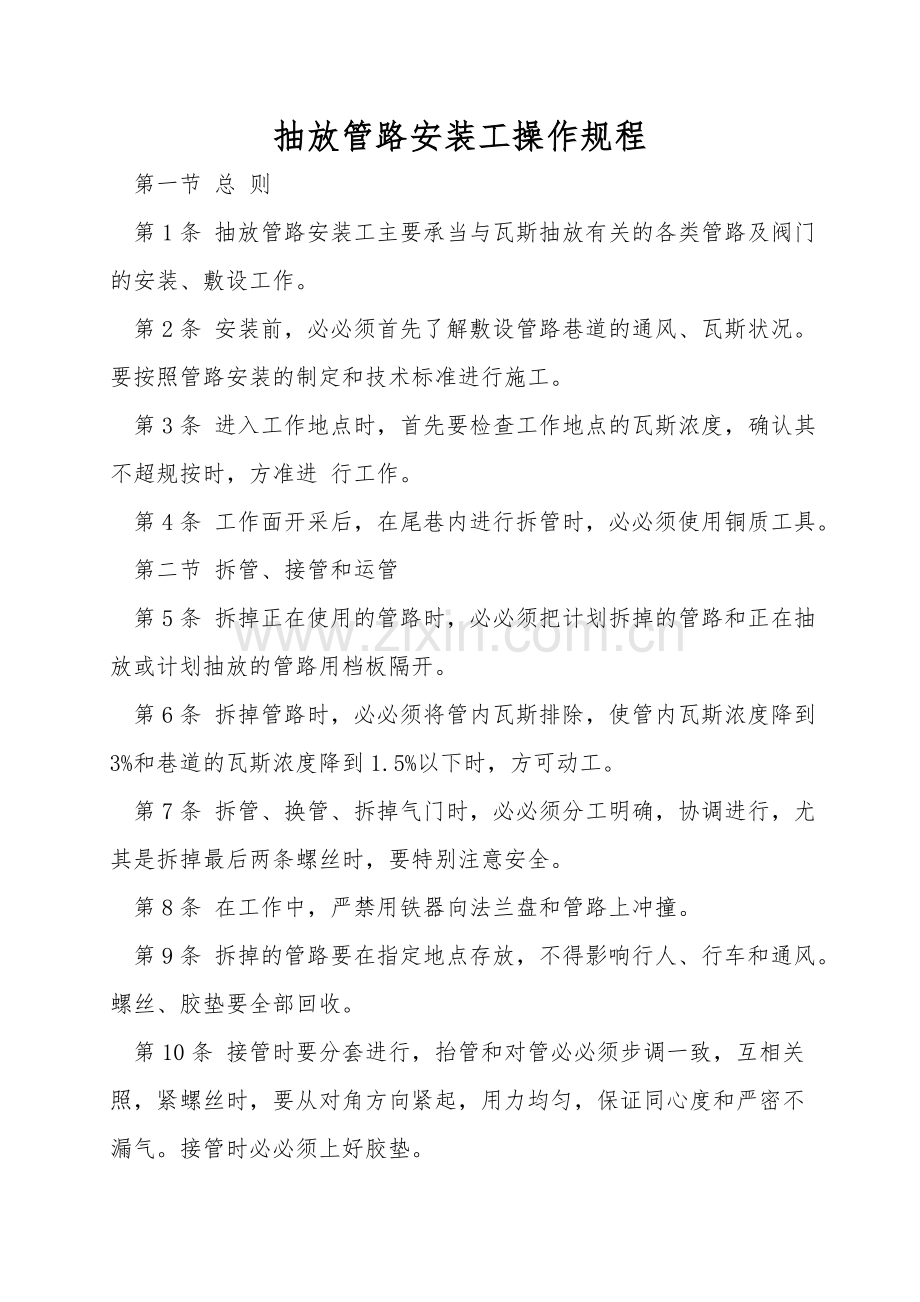

抽放管路安装工操作规程
第一节 总 则
第1条 抽放管路安装工主要承当与瓦斯抽放有关的各类管路及阀门的安装、敷设工作。
第2条 安装前，必必须首先了解敷设管路巷道的通风、瓦斯状况。要按照管路安装的制定和技术标准进行施工。
第3条 进入工作地点时，首先要检查工作地点的瓦斯浓度，确认其不超规按时，方准进 行工作。
第4条 工作面开采后，在尾巷内进行拆管时，必必须使用铜质工具。
第二节 拆管、接管和运管
第5条 拆掉正在使用的管路时，必必须把计划拆掉的管路和正在抽放或计划抽放的管路用档板隔开。
第6条 拆掉管路时，必必须将管内瓦斯排除，使管内瓦斯浓度降到3%和巷道的瓦斯浓度降到1.5%以下时，方可动工。
第7条 拆管、换管、拆掉气门时，必必须分工明确，协调进行，尤其是拆掉最后两条螺丝时，要特别注意安全。
第8条 在工作中，严禁用铁器向法兰盘和管路上冲撞。
第9条 拆掉的管路要在指定地点存放，不得影响行人、行车和通风。螺丝、胶垫要全部回收。
第10条 接管时要分套进行，抬管和对管必必须步调一致，互相关照，紧螺丝时，要从对角方向紧起，用力均匀，保证同心度和严密不漏气。接管时必必须上好胶垫。

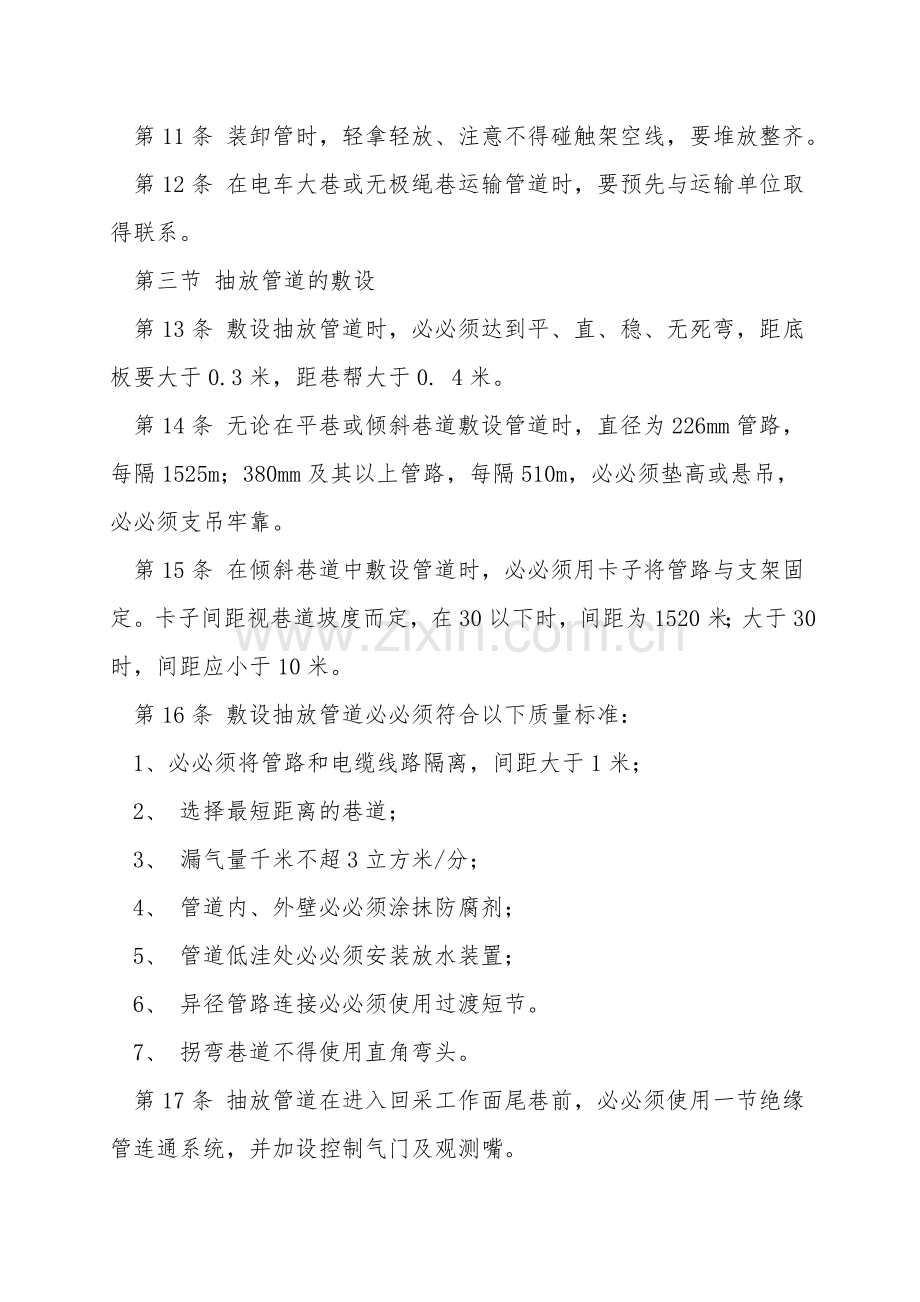

第11条 装卸管时，轻拿轻放、注意不得碰触架空线，要堆放整齐。
第12条 在电车大巷或无极绳巷运输管道时，要预先与运输单位取得联系。
第三节 抽放管道的敷设
第13条 敷设抽放管道时，必必须达到平、直、稳、无死弯，距底板要大于0.3米，距巷帮大于0. 4米。
第14条 无论在平巷或倾斜巷道敷设管道时，直径为226mm管路，每隔1525m；380mm及其以上管路，每隔510m，必必须垫高或悬吊，必必须支吊牢靠。
第15条 在倾斜巷道中敷设管道时，必必须用卡子将管路与支架固定。卡子间距视巷道坡度而定，在30以下时，间距为1520米；大于30时，间距应小于10米。
第16条 敷设抽放管道必必须符合以下质量标准：
1、必必须将管路和电缆线路隔离，间距大于1米；
2、 选择最短距离的巷道；
3、 漏气量千米不超3立方米/分；
4、 管道内、外壁必必须涂抹防腐剂；
5、 管道低洼处必必须安装放水装置；
6、 异径管路连接必必须使用过渡短节。
7、 拐弯巷道不得使用直角弯头。
第17条 抽放管道在进入回采工作面尾巷前，必必须使用一节绝缘管连通系统，并加设控制气门及观测嘴。
第四节 其它规定
第18条 不得使用未涂防腐剂的管路。
第19条 假设遇管路遭破坏，影响抽放时，马上汇报通风调度站，依据指示，关闭有关气门，改换损坏管路，如冒顶无法处理，可使用胶管进行跨过冒顶处，其胶管直径不小于管道直径的80%。
第20条 安装孔板流量计，必必须符合以下质量标准：
1、 孔板圆心和管道圆心同心，端面与管道轴线垂直，偏心度应小于2%。
2、 孔板前后至少要有5米以上的直线段，一般应大于20D〔D为管道直径〕。
3、 孔板的大孔应朝气流出气方向。
4、 孔板前后20D长度范围内，不得有起伏不平的痕迹，不准有特别物。
第21条 新安装的管路，要进行漏气试验，负压达30KPa以上
