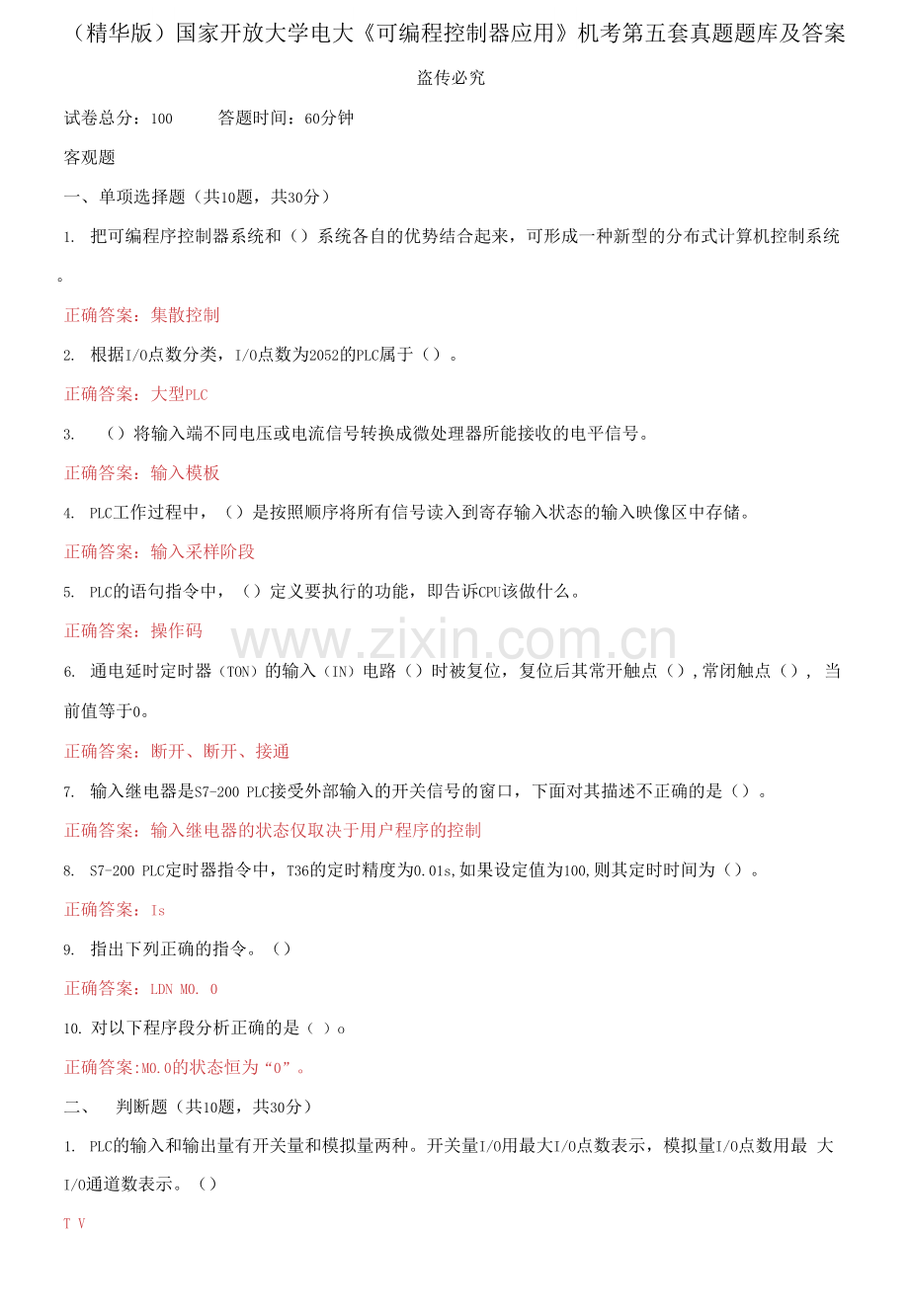

（精华版）国家开放大学电大《可编程控制器应用》机考第五套真题题库及答案
盗传必究
试卷总分：100 答题时间：60分钟
客观题
一、 单项选择题（共10题，共30分）
1. 把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
正确答案：集散控制
2. 根据I/O点数分类，I/O点数为2052的PLC属于（）。
正确答案：大型PLC
3. （）将输入端不同电压或电流信号转换成微处理器所能接收的电平信号。
正确答案：输入模板
4. PLC工作过程中，（）是按照顺序将所有信号读入到寄存输入状态的输入映像区中存储。
正确答案：输入采样阶段
5. PLC的语句指令中，（）定义要执行的功能，即告诉CPU该做什么。
正确答案：操作码
6. 通电延时定时器（TON）的输入（IN）电路（）时被复位，复位后其常开触点（）,常闭触点（）, 当前值等于0。
正确答案：断开、断开、接通
7. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。
正确答案：输入继电器的状态仅取决于用户程序的控制
8. S7-200 PLC定时器指令中，T36的定时精度为0.01s,如果设定值为100,则其定时时间为（）。
正确答案：Is
9. 指出下列正确的指令。（）
正确答案：LDN M0. 0
10. 对以下程序段分析正确的是（ ）o
正确答案:M0.0的状态恒为“0”。
二、 判断题（共10题，共30分）
1. PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数用最 大I/O通道数表示。（）
T V

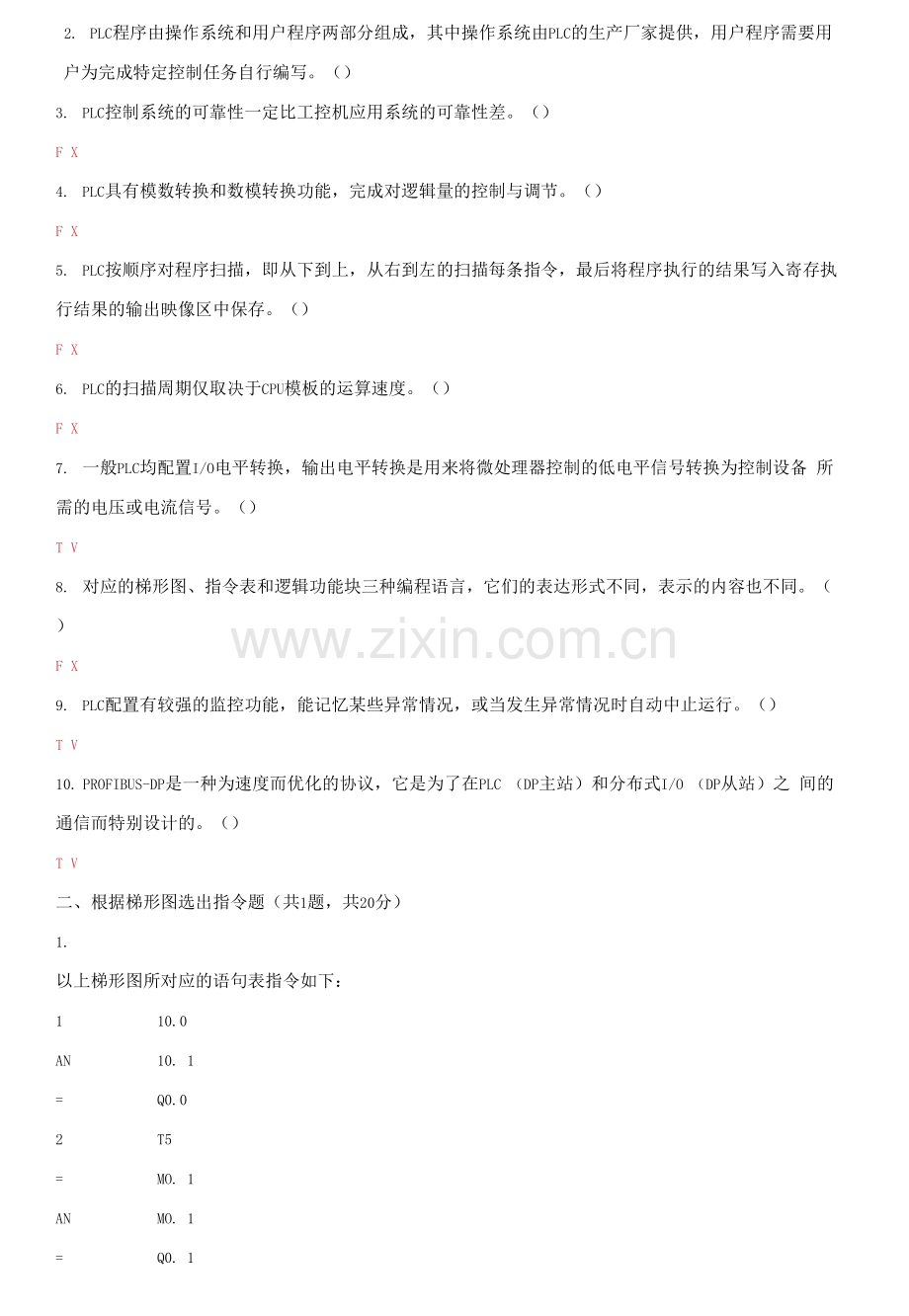

2. PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用 户为完成特定控制任务自行编写。（）
3. PLC控制系统的可靠性一定比工控机应用系统的可靠性差。（）
F X
4. PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。（）
F X
5. PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执 行结果的输出映像区中保存。（）
F X
6. PLC的扫描周期仅取决于CPU模板的运算速度。（）
F X
7. 一般PLC均配置I/O电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备 所需的电压或电流信号。（）
T V
8. 对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。（）
F X
9. PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。（）
T V
10. PROFIBUS-DP是一种为速度而优化的协议，它是为了在PLC （DP主站）和分布式I/O （DP从站）之 间的通信而特别设计的。（）
T V
二、根据梯形图选出指令题（共1题，共20分）
1.
以上梯形图所对应的语句表指令如下：
1 10.0
AN 10. 1
= Q0.0
2 T5
= MO. 1
AN MO. 1
= Q0. 1
3 10.3
A 10.4
二
Q0.6
LDN
10.3
4
10.5
—
Q0. 7
（1） .补充以上程序，其中标注1处应该选择（）
正确答案：LD
（2） .补充以上程序，其中标注2处应该选择（）
正确答案：A
（3） .补充以上程序，其中标注3处应该选择（）
正确答案：LDN
（4） .补充以上程序，其中标注4处应该选择（）
正确答案：AN
三、设计题（共1题，共20分）
1.
一台三相异步电动机正反转控制：当按下正向启动按钮SB1,电动机正转；当按下反向启动按钮SB2, 电动机反转；停机时按下停机按钮SB3。过载时，热继电器KR动作，电动机停止。按照上述工作要求, 完善电动机控制的I/O分配表，并选出正确的梯形图。
电动机控制的I/O分配表如下：
电动机正反转控制电路I / 0分配表
电气符号
I/O地址
SB1
10.2
SB2
1
SB3
10.0
2
10. 1
KM1
Q0. 0
3
Q0. 1

功能说明
正向启动按钮，常开按钮
反向启动按钮，常开按钮
停止按钮，常闭按钮
热保护，常闭开关
正向运行接触器线圈
反向运行接触器线圈

⑴.在以上电动机正反转控制的I/O分配表中，标注1处，即反向启动按钮SB2所配备的地址可以为
正确答案：10.3
（2）.在以上电动机正反转控制的I/O分配表中，标注2处，即具有热保护功能、地址为10.1处所对
应的电气符号为（ ）
正确答案：KR
(3) .在以上电动机正反转控制的I/O分配表中，标注3处，即反向运行接触器线圈、地址为Q0.1处
所对应的电气符号可以为( )
正确答案：KM2
(4) .符合该控制流程的梯形图为( )
正确答案：D
