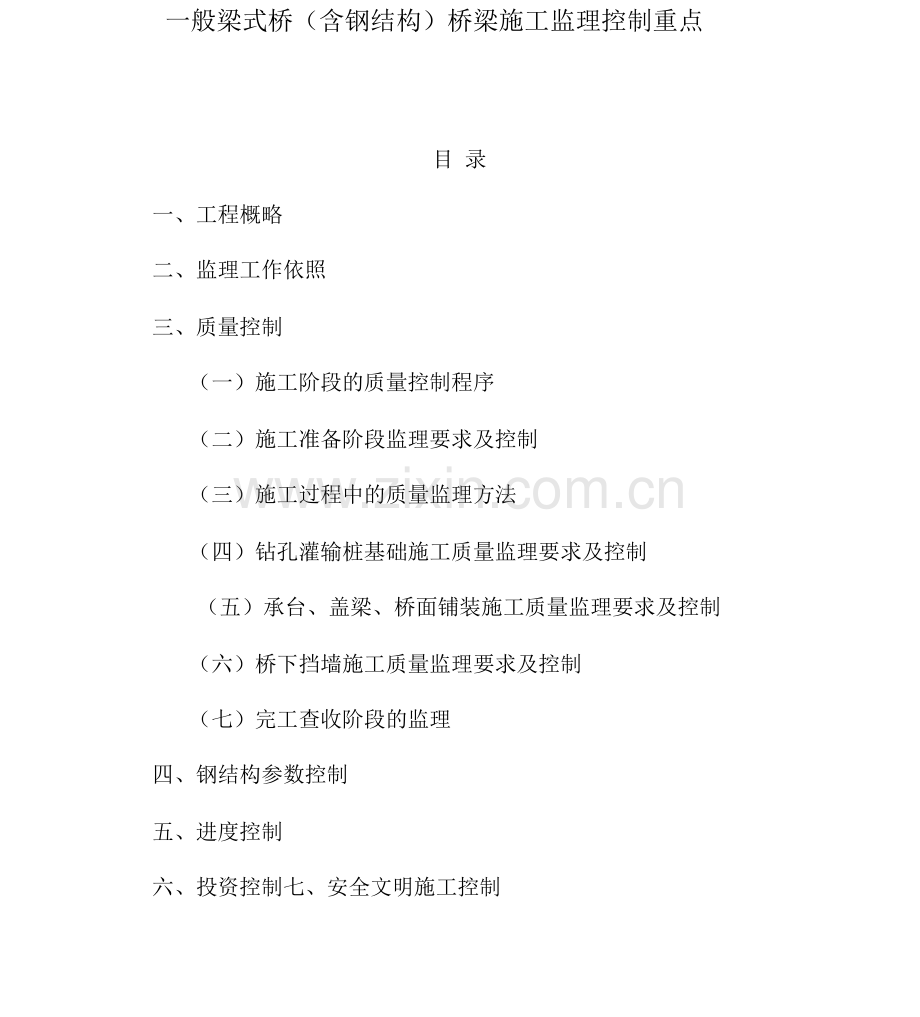

一般梁式桥（含钢结构）桥梁施工监理控制重点
目 录
一、工程概略
二、监理工作依照
三、质量控制
（一）施工阶段的质量控制程序
（二）施工准备阶段监理要求及控制
（三）施工过程中的质量监理方法
（四）钻孔灌输桩基础施工质量监理要求及控制
（五）承台、盖梁、桥面铺装施工质量监理要求及控制
（六）桥下挡墙施工质量监理要求及控制
（七）完工查收阶段的监理
四、钢结构参数控制
五、进度控制
六、投资控制七、安全文明施工控制
一、工程概略：
桥梁工程指桥梁勘察、设计、施工、保养和检定等的工作过程，以及研究这一过程的科学和工程技术，它是土木匠程的一个分支。桥梁工程学的
发展主要取决于交通运输对它的需要。
在技术方面，不过凭经验修桥，曾使 19世纪80〜90年月的很多铁路桥
发生重要事故；从这时起，正在发展中的结构力学理论获得了重视，而在它的静力剖析理论完好确定并宽泛普及以后，桥梁因强度不足而造成的事
故显然大为减少。二十世纪以来，公路交通有很大发展。在内地，需要
在更多的河流、峡谷之上建桥。在城市中，以及在各样交通线路订交处，
需要建筑立交桥。在沿海，既需在大船通航的河、海湾、海峡修筑特大
跨度桥梁，又需在某些海岛与大陆之间修筑长桥。桥梁需要大批修筑，
而人力、物力、财力有限；于是，不停提升技术水平，引用新资料、新工
艺、新桥式，对结构行为进行更精准的数值剖析，采纳更精准的结构试验
进行考证，以使桥梁建设的经济效益不停提升，已成为时代的要求。桥
梁工程学主要研究桥渡设计，包含选择桥址，决定桥梁孔径，考虑通航和
线路要求以确定桥面高程，考虑基底不受冲洗或冻胀以确定基础埋置深度，
设计导流建筑物等；桥式方案设计；桥梁结构设计；桥梁施工；桥梁检定；桥梁试验；桥梁养护等方面。
在建桥资料方面，以高强、轻质、低成本为选择的主要依照，近期仍以
发展传统的钢材和混凝土为主，提升其强度和持久性。对于建筑钢材的脆断机理、初始几何缺点等，以及混凝土资料的非弹性问题（缩短徐变以及疲惫等），将持续作充足的研究，使能正确控制结构的受力和变形。至于碳纤维塑料等在桥梁上的宽泛应用，还一定在降低成本此后才有可能。
在桥梁勘探设计方面，跟着交通事业的快速发展，大跨度或复杂的桥型将不停浮现。高速公路的发展，对桥梁设计亦将提出新的要求。在桥式方案设计中，将有可能利用结构优化设计理论，借助电子计算机选出最正确方
案。在结构设计计算中，采纳空间理论来剖析桥梁整体受力已成为可能；以概率统计理论为基础的极限状态设计理论，将进一步反应在桥涵设计规范中，使桥梁设计的安全度获得科学合理的保证。桥梁美学作为时代、民
族的文化在某些方面的反应，将越来越遇到人们的重视。
在桥梁施工方面，对施工组织将充足利用电子计算机进行经济有效的管理。在施工技术中，将不停引用新技术和高效率、高功能的机具设备，借以提升质量、缩散工期、降低造价。如采纳激光丈量控制结构的精准定位；引用自升式水上平台战胜深水基础的困难；利用遥控设备在沉井、沉箱中挖基，以减少劳动强度并防止人身危险；利用高质量的焊接技术，借能推行工地焊接等，别的，装置式桥梁也将有所发展，以使结构和构件标准化。
在桥梁保养维修方面，要求对既有桥梁成立完美的技术档案管理制度。在桥梁维修检查中，引用新式精细的丈量仪表，如用声测法对结构资料的缺点以及弹性模量进行测定；用手携式金相拍照仪检查钢材的晶体结构俾
能提早进行加固防患于末然，
以便延伸桥梁的使用寿命。
桥梁工程一直

是在生产发展与各种科学技术进步的综合影响下，按照合用、安全、经济与雅观的原则，不停的向前发展。
钢结构桥梁施工的控制重点：
增强钢结构桥梁施工工艺，施工质量,施工技术控制工作是此刻刚桥梁结构设计所面对的主要问题。文章介绍了钢结构桥梁的主要特色，并的论述了钢结构桥梁施工过程中控制重点，希望对实质工作有必定的借鉴意义。
二、监理依照：
（1）业主与承包商签订的本工程施工合同
（2）本工程施工设计图纸及及说明本工程拜托监理合同
（3）地质资料等技术文件
（4）施工单位提交的施工组织设计
（5） 《市政道路工程质量检验评定标准》CJJ1 —90
（6） 《市政桥梁工程质量检验评定标准》CJJ2 —90
（7） 《市政排水管渠工程质量检验评定标准》CJJ3 —90
（8） 《公路桥桥涵施工技术规范》JJJ041 —20
（9）《现行建筑资料规则大全》
（10）省市现行的估量定额、收费标准及有关建设管理方法
（11）国家、地方有关工程建设监理的文件及规定
（12 ）其余现行的施工查收规范评定标准（13 ）国家和地方有关安全生产、文明施工的文件及规定
:、质量控制：
工程项目的质量是项目建设的核心，是决定工程建设成败的关
键，施工阶段的质量控制是工程项目质量的控制重点。
（一）施工阶段的质量控制程序
1、从原资料的质量控制开始，直到达成工程质量检验为止的全过程之
内的系统控制（以以下图示）
施工阶段的质量控制
对投入品的质量
控制
施工及安装工序
过程的质量控制
对成品的质量
控制

2、从影响工程质量要素的方面进行全面控制（以以下图示）
施工阶段的质量控制

对配
对设

对验
对员

工件

所备

采方
参的

程的

用的

用法
与质

原质

施质

施的
施量

材量

工量

工质
工控

料控

机控

方量
人制

构制

械制

法控
检制

对理
生环
产境
技的
术质
劳量
动控
管束

（二）施工准备阶段质量监理要求及控制
1、施工方案、组织设计审察
承包人应依据设计文件和施工条件，确定施工方案、编制施工组织设计。采纳文字和图表表示编制依照、 工程特色、施工方法、工艺流程、资料、设备和劳动力安排、施工质量和安全保证举措、工程进度计划和暂时设备部署等内容。并报监理审察，在监理以为能够保证施工质量的状况下方可进行施工。
2、拆迁占地
2.1、对有碍施工的建筑和地下管线等均在施工前拆迁完成。
2.2、对于没法拆掉的地下管线应做显然标记，便于施工中提升警
惕，采纳保护举措，不致破坏。
2.3、要求承包人提出施工场所占用计划（附图）供应给业主，以
便业主在合理时间内达成施工场所的准备。
2.4、对业主难以按进度计划及场所占用计划供应场所的段落，监理工程师经过与承包商磋商，对施工段落次序安排做出合理调整。
3、工程丈量及施工放样
3.1、承包人应依据业主供应和设计文件上的工程丈量标记和丈量资料，达成丈量复核工作，并向监理工程师提交自己的复测结果。经监
理工程师审察查收赞同后，承包人据此正确的进行工程定线和放样。
3.2、对承包人人为加密控制，定线和施工放样进行丈量监察，检查，并复核认定。
3.3、承包人应确定设计文件中指出的原地面标高能否正确，如对任一标高拥有异议，应向监理工程师供应表格并列出以为有误的标高。
在监理工程师检查确定以前，不得对该处原地面有任何改动。
3.4、在依据供应的资料进行复核丈量过程中，承包人应负责迁徙地点不适合的永远性标桩。并补丢失的、破坏的永远性标桩。同时，将
迁徙和补设的资料报告监理工程师，以后，对全部丈量控制点进行有效保护，直到工程完工查收结束。
3.5、承包人应依据监理工程师赞同的格式，在当天或第二天向监理
工程师供应各样施工丈量记录和工程放样记录，并应保持最新记录，以
供监理工程师使用或检查。当监理工程师有依据的思疑丈量或放样有问题时，承包人应返工复测。
3.6、监理工程师的检查和复核丈量陪伴承包人的丈量同步或平行
进行。复核频次以能判断承包人的测定结果能否真切靠谱而定。
4、施工机械设备
4.1、所用以达成施工和保养的工程机械，一定型号齐备、配套、完好。机械状况能知足合同要求，并且工作质量令人满意。
4.2、如规范要求某项作业一定由某种施工设备达成，除非监理工程师特许，不然一定使用该种施工设备。
4.3、假如承包人要求使用非本项合同文件中所规定的施工设备，
则应以书面向监理工程师申请，恳求发出改正令。申请应包含所介绍使
用施工设备的原由和改动原由的充足解说。
4.4、监理工程师发出改正令后，仍不可以免去承包人就本项工程合同所应肩负的任何责任和义务。
4.5、替代的施工设备经试用后，假如监理工程师判定其作业成就
不可以知足本项工程合同要求，承包人应中止
使用该替代设备，并应自费
以监理工程师满意的设备替代。
5、资料控制
5.1、所实用于本工程的资料，其根源一定获监理工程师赞同，其质量和性能一定切合要求标准，一定按相应的资料标准和试验规程进行资料性能试验或质量检验，不合格的资料或未经赞同的资料，则一定承担拆掉返工和不予支付的结果。
5.2、只有经过监理工程师查收的资料，承包人方可用于本工程。
但即便经过查收的资料，其实不防碍接受监理工程师的随时抽样复查。所有资料的查收性能试验和检验性试验都一定在监理工程师赞同的试验室进行，试验报告应供应监理一式两份。
5.3、依据杭质监（1998）28号《对于推行目睹取样送检制度》的通知要求。由获得目睹员资格的监理工程师按规范要求做好目睹取样和送检的各项工作。以保证所取样品的真切性和代表性。
5.5、承包人一定按设计文件规定的质量和规格使用资料，承包人出于能够理解的原由此采买不到规定的资料，经监理工程师赞同，能够使用代用资料。但代用资料一定知足设计和规范的要求。
5.6、全部交至工地的外购资料，一定有出厂证书（注明厂名、材料名称、规格和数目、出厂日期和批号、产品检验合格证等）和按资料标准试验所做的试验报告。以上文件和定货单副本应报监理工程师审
查。无上述文件或文件内容不齐备，或文件内容与实物不符，或有虚假假造，则监理工程师都有权拒收。当监理工程师以为有必需时，也可对
厂商供应的资料样品进行试验，以决定能否向该厂订货。
5.7、经查收后的资料，监理工程师有原由可再次抽查试验。若抽
查试验结果表示该批资料已经不切合规范要求时，监理工程师有权宣告
该资料为不合格资料。承包人须自费将该批资料从工程中拆掉，撤出现
场并做办理。
5.8、承包人应保证自采加工资料切合规范要求，为此应常常取样试验，亲密监督加工质量，监理工程师在查收此后，仍有权随时在料场或工地进行抽样检验。检查承包人自采加工质量能否稳固、能否切合规范要求。并依据检查结果作出拒收、要求整顿、责令拆掉相应办理。
（三）施工过程中的质量监理方法：
在施工过程中，我们监理将一直依照设计要求为准绳，依照国家规范或法例为武器，经过监理巡视、旁站、检查、审察查收等方法进行全过程把关。重点进行以下几方面的质量检查，以判断承包人能否按设计文件、技术交底、操作规程和质量标准进行施工，并针对不一样状况采纳相应举措。
1、检查承包商内部，质量保证系统的在岗及运行状况，对不称职的人员有官僚求改换办理。
2、施工操作质量的巡视检查。若有违章操作，不切合质量要求的要当场纠正，以未雨绸缪。
3、工序质量交接检查。承包人在达成每道工序时一定在经过互检、自检合格的基础上，报监理工程师检查签证后，方能进入下道工序。坚持上道工序不合格，就不得转入下道工序的原则。特别是隐蔽工程，承包人经过办理后，仍须报监理审察，并写明办理状况，以防备存在质量隐
患。
4、工程施工预检。预检是保证工程质量，防备可能发生差错造成重要
质量事故的有力举措。特别是以下工程预检复核:
4.1、桥梁中心线地点、现场标高、水平点等。
4.2、桩基的轴线、地点、标高、孔深、预埋件的地点等。
4.3、钢筋砼工程。检查模板尺寸、标高、深度、预埋件和支撑等。钢筋型号、规格、数目、搭接长度、保护层厚度等。检查砼配合比、浇筑质量、保养条件等。
4.4、成品保护质量检查。对达成的产品妥当的加以保护，监理除增强
巡视之外，对施工部位可采纳“护、包、盖、封”的保护举措。按规范要求做好目睹取样与送检的各项工作，以保证所取样品的真切性和代表
性。
（四）钻孔灌输桩基础施工质量监理要求及控制
1、钻孔灌输桩基础施工质量监理工作流程（见附图一）
2、质量监理要求
2.1施工单位应在施工组织设计中对钻孔灌输桩的有关方法及施工程序做详尽设计。获得监理工程师赞同后，桩的施工才能开始。
2.2钻孔桩施工现场的场所一定硬化。
2.3钻孔前施工单位对钻孔地域的地质和水文、地下管线一定全面认识，有管线时要做好保护和搬家。
2.4埋设护筒前，应付桩位进行放样和复核，并报监理复核。护筒平面地点偏差不得大于5 cm，护筒倾斜度的偏差不大于1%。
2.5护筒应坚固，不漏水。护筒沉入时，宜以静压、振动、锤击或辅以筒内除土等方法沉入。护筒接头处要求内部无突出物，能耐拉、压。
2.6护筒内径应比桩径稍大，深水处的护筒内径宜比桩径大 30 cm。护筒处于旱地时，其顶端起码高于地面 30 cm。水上钻孔时其顶端起码高于水面1-1.5m。
2.7、应设置适合长度和强度的护筒，以保证不塌孔，并隔绝地面水和保持孔内泥浆水位，以保护孔壁及对钻孔起导向作用。
2.8、施工单位应准备优良粘土或膨润土以供调制泥浆，并按地质条件确定泥浆指标，泥浆主要性能及指标见下表：
钻孔方法
地层状况
泥浆性能指标
相对密度r
粘度Pa.S
胶体率%
正循环
钻机
粘性土
1.05 —1.20
16 —22
90 —95
砂性、柔软地层
1.20 —1.45
18 — 19
90 —95
反循环
钻机
粘性土
1.02 —1.06
16 —20
95
砂性、柔软地层
1. —1.10
19 —28
95

2.9、钻机安装就位后，底座应安稳、坚固。钻机顶部的起吊钢索、转盘中
心和护筒中心应在同一垂直线上，偏差不大于2 cm。
2.10、成孔应连续施工并做好成孔记录。
2.11、连续成孔时应在距该孔中心距离 5M之内的桩的砼浇筑24小时后，
才能开始。
2.12、成孔护筒内的泥浆顶面应一直高于筒外水位或地下水位1.0m.
3、质量标准及监理控制手段（见下表）
序
号
检查项目
赞同偏差（mm）
检查频次
检验方法
范围
点数
1
砼抗压强度
不低于设计强度
每
根
桩
1
按砼强度评定方法评定
2
3
孔径
孔深
不小于设计规定
+6
1
1
用孔径测定仪检验
用测绳丈量
4
桩
位
基础桩
1
1
用尺量
排
架桩
顺轴线方向
50
1
垂直轴线方向
1
1
5
斜桩倾斜度
土 15%tan 0
1
用垂线丈量计算
用垂线丈量计算
6
垂直桩垂直度
L/1
1
7
积淀厚度
摩擦桩
W 0.4d >5
每根桩
1
开始灌输砼前用测绳加
特制垂球丈量
端承桩
W50
1
注：（1）表中0为斜桩纵轴线与铅垂线间的夹角;

（2）表中L为桩的长度
（3）表中d为桩的直径
3.1钢筋工程：
钢筋种类、钢号、直径一定切合设计及规范要求。
原资料一定拥有质保单、合格证等。
进场钢筋除检查外观质量外，要分批进行抽检，合格后方能使用。
焊接宜优先采纳闪光对焊，焊工一定持证上岗。
钢筋安装应按图纸所示的地点正确搁置，并采纳赞同的支撑将钢筋
固定，使其在浇筑过程中不致移位，不一样意将钢筋插入浇筑好的砼内。
砼保护层垫块的强度应与砼强度同样，不得使用片石、碎石、砖块等做垫块。
3.2砼的浇筑
监理对砼浇筑进行全过程旁站监理，控制砼浇筑速度、砼的坍落度、配合比。砼拌制运输设备能否知足要求，检查模板坚固状况，免得跑模。填写旁站记录，并抽取试块进行检验。
（五）承台、盖梁、桥面铺装施工质量监理要求及控制
1、施工质量监理要求
1.1模板一定拥有必定的强度、刚度和稳固性，能靠谱的蒙受施工中可能产生的各项荷载，保证结构物各部形状、尺寸正确。
1.2模板的板面平坦、接缝严实不漏浆。
1.3模板安装前应付与砼接触板面涂刷脱模剂，不得使用油类脱模剂，并不得污染钢筋。
1.4钢筋砼梁板的底模应按设计规定设置预拱度。
1.5支架安装时应由基底逐层向上，每安装一层应检查立杆的垂直度及横杆的水平度。对峙杆的地基进行检查，发现脱空应实时调整支座高度或插垫木填实。
1.6支架立杆一定安装在密实、稳固的地基上，并有足够的支撑面积。浇筑砼后不发生超出赞同的沉降，必需时对地基进行加固。立杆在高度方向所设的水平撑与剪力撑应按结构与整体稳固性部署。
2、质量标准及监理控制手段
2.1钢筋焊接及安装质量标准及检验方法
、闪光对焊:
序
号
项目
赞同偏差
检查频次
检验方法
范围
点数
1
抗拉强度
切合资料
每件（每批抽
•1
按《GB228— 76》金
2
冷弯
性能指标
3件）
1
属拉力试验履行
3
接头弯折
> 4°
每件（每批抽
1
用槽尺和楔形塞尺
4
接头处钢筋
> 0.1d 且
10%且主10
1
量取最大值
轴线偏移
> 2 mm
件）

、电弧焊:
序
号
项目
赞同偏差
检查频次
检验方法
范围
点数
1
抗拉强度
切合资料
性能指标
每件（每批
抽3件）
1
按《GB228— 76》金
属拉力试验履行
2
帮条沿接头中心线纵向
偏移
0.5
每个接头
（每批抽
10%且主10
件
1
用焊接工具尺
和尺量
3
接头处钢筋轴线弯折
4 °
1
4
接头处钢筋轴线弯偏移
0.1d且小3
1
5
焊缝厚度
-0.05d
2
6
焊缝宽度
-0.1d
每个接头
（每批抽
10%且木10
件
2
用焊接工具尺
和尺量
7
焊缝长度
-0.5d
2
8
横向咬边深度
0.05d且小1
2
9
焊缝表面气孔
及夹渣数日和
大小
在2d
长度上
>2
3
直径
>3

2.2、模板质量标准及查收方法:
序号
项目
赞同偏差
检验方法和频次
1
相邻两板表面
高低差
刨光模板
2
用尺量，每修建物或构件4点
组装模板
4
2
表面平坦度
刨光模板
3
用2米直尺检验，每修建物或构件4点
组装模板
5
3
支撑面高程
+2，-5
水平仪检测，每支撑面1
点八、、
4
悬浇各梁段底面高程
+10，0
水平仪检测，每梁段1点
5
垂直度
墙、柱
0.1%H且小6
用垂线检测，
每修建物或构件2点
墩、台
塔、柱
0.2%H 且小 20
H/15 且小 40
6
轴线位移
基础
15
用经纬仪测，
每修建物或构件2点
墩台墙
10
塔梁柱
8
悬浇各梁段
8
7
模内尺寸
基础
+10, -20
用尺量，长、宽、高各计1点
墩台
+5, -10
塔柱
+3, -8
梁板墙柱
8
预埋件
钢板、
联络板
地点
3

平面高差
2
用尺量，每预埋件1点用水平仪，每预埋件1点
螺栓、锚筋
地点
10
，
用尺量，每预埋件1点
外露尺寸
土 10

2.3、现浇砼墩身、台身质量标准及检验方法:
现浇砼墩身、台赞同偏差表
序
号
项目
赞同偏差
(mm)
检验频次
检验方法
范围
点数
1
砼抗压强度
一定切合规定
2
墩、台身
尺寸
长
土 15
每
个
构
筑
物
2
用钢尺量
高
土 10
2
厚
+10, -8
4
用钢尺量每侧上、下各1点

3
顶面高程
土 10
4
用水平仪丈量

4
轴线位移
W 10
4
用水平仪测，纵横各计2点

5
墙面垂直度
0.25%H 且 W 25
2
用经纬仪或垂线丈量
6
墙面平坦度
W5
4
用2M直尺量取最大值
7
麻面
W 1%
3
用尺量麻面总面积

2.4现浇砼盖梁质量标准及检验方法:
现浇砼盖梁赞同偏差表
序
号
项目
赞同偏差
(mm)
检验频次
检验方法
范围
点数
1
砼抗压强度
一定切合规定
2
盖梁尺寸
长
+20，-10
每个盖梁
2
用尺量双侧各1点
宽
±10
3
用尺量，两头及中间各计1点
高
土 5
3
3
盖梁轴线位移
W 8
4
用经纬仪测，纵横各计2点
4
盖梁顶面
i高程
+ 5.
3
田永平A/.两也乃巾间攵1点_
5
J-LLL|=H
预埋件
地点
4 1 」z 1
―高程
__轴线
+^
+ 5
每件

1
"、，
用
经纬
水平仪丈量
仪放线用尺量
!6 -
平坦度
—=
V5
每个
盖梁―
・A
2—
=
二2M直尺
7—
面

^1%
1—
7―仁一 ・ . 」—V
用尺量麻面总面积

2.5、支座安装质量标准及检验方法:
序
号
项目
赞同偏差
(mm)
检验频次
检验方法
范围
点数
1
支座高程
±2
每个
支座
1
用水平仪测支座取最大值
2
支座地点
W3
4
用经纬仪测，纵横各计2点'
3
支座不平度
W2
2
用铁水平检测对角线

2.6、预制钢筋砼梁板及安装质量标准及检验方法:
、梁、板质量标准及检验
序
号
项目
赞同偏差
检验频次
检验方法
梁
板
范围
点数
1
砼抗压强度
一定切合规定
2
孔道压浆
的水泥净浆强度
均匀值不低于设计及规范规定

每台
班1
组
用试块做试验
3
断面尺寸
宽
0，-10
0，-10
每
个
构
巩
物
5
用钢尺量，沿全长端部，L/4
处和中间各计1点
高
土 5

5
厚
土 5
土 5
5
4
长度
0，-10
0，-10
4
用钢尺量双侧上、下各1点
5
侧向曲折
L/10
L/10
2
沿构件全长拉线取量最大矢
高左右各计1点

6
两对角线长度差
W15
W15
1
用钢尺量
7
麻面
W1%
W1%
1
用尺量麻面总面积
8
平坦度
W5(有铺装层者
为8)
2
用2M直尺量取最大值

、梁、板安装质量标准及检验:
序
号
项目
赞同偏差
(mm)
检验频次
检验方法
范围
点数

1
每个
构件
顺桥纵横轴方向垂直桥纵横线方向
<10
W5
每个
构件
1
1
经纬仪
2
焊a
接横隔梁相对地点
<10
每处
1
钢尺
3
湿接横隔梁相对地点
<20
1
4
伸缩缝宽度
+10, -5
每个
1
钢尺
5
每块地点
<5
每个
构件
2
钢尺，纵横各计1
点

每块边沿高差
<1
2
尺,纵横各计1点
6
焊缝长度
不小于设计规定
每处
1
，
抽查焊缝的10%
7
相邻两构件支点处顶面高差
<10
每个
构件
2
钢尺
8
块体拼装立缝宽度
+10, -5
1
2.7、桥面铺装质量标准及检验方法:

序
号
项目
赞同偏差
(mm)
检验频次
检验方法
范围
点数
1
砼抗压强度
一定切合规定
2
厚

±5

3
用尺量中心及两边各1点
3
宽
+20, 0
每
1
用钢尺量
4
中线高程
土 10
1
用水平仪丈量
5
横段高程
±10且小
0.3%
20
延米
4
用水平仪丈量
6
平坦度
5

3
1
用3米直尺量取最大值
7
与桥头搭板及伸缩缝保
护带连接板差
<3
每条缝
1
用钢尺量最大值

泄水孔
地点
<50
每孔

用钢尺量
8
高程
0, -10
1
(六)桥下河渠挡墙施工质量监理要求及控制

1、施工质量监理要求
1.1基础一定建筑在实土上，不然一定办理。
1.2材质均匀、不易风化，无裂痕，强度不低于设计要求。加工后的块石外露面应齐整，棱角方正，拼逢时应接顺，尾部略有倾斜。
1.3砌筑时沙浆饱满、密实。
1.4墙后填土要在沙浆强度达到设计要求强度的 70%以上才能进行，其实不得有积水，不得拥塞泄水孔。
2、挡墙砌筑质量标准及检验方法：
序
号
项目
赞同偏差（mm）
检验频次
检验方法
浆砌料石预制块
浆砌
料石
范围
点数
1
沙浆抗压强度
不低于设计强度
1组
3块
50立方米1组
2
断面尺寸
+10,0
+20,-10

3
用尺量，长宽高各计1点
3
顶面高程
±10
± 15

4
用水平仪丈量
4
轴线位移
10
15
每
2
用经纬仪，纵、横各计1点
5
墙面垂直度
0.5H% 且 20
个
3
用垂线检验

平坦
料石
20

构

6
预制

25
筑
3
用2M直尺量取最大值

度

10

板

物

7
水平缝平直度
10
—

4
拉10M小线取最大值
8
墙面坡度
不陡于设计规定

2
用坡度尺检验

（七）完工查收阶段的监理工作
1、审察主要工程资料质量检验单（或报告）能否合格
2、审察各分项工程砼质量试验报告能否合格
3、审察各分项工程每道工序的《质量查收单》能否齐备
4、审察隐蔽工程项目记录署名能否齐备，能否合格
5、审察承包人提交的查收申请报告
（2）由监理监理工程师牵头组织建设方、设计方、质监站、承包人等参加正式查收。
四、钢结构施工控制重点
钢结构参数控制：是施工过程控制中模拟剖析的资料根源，是影响剖析结果的直接要素。结构参数控制是感结构桥梁施工过程中一定经历的步骤。
但在事实上，实质操作不行防止出现偏差。施工人员的任务之一就是将这个偏差控制在桥梁偏差赞同的范围内。下边主要说明几点施工中需要注意的结构参数：
1. 构件的截面尺寸这类偏差会影响钢结构桥梁结构内力、致使桥
身变形登结果。因此，施工控制过程中对构件截面尺寸进行动向取值和偏差剖析是必需的。
2. 资料的弹性模量资料弹性模量是影响桥身形变的直接要素，对施工中常常会遇到的超静定结构的剖析结果影响会更大。因此，在施工过程中要根
据施工进度作常常性的现场抽样试验，随时在控制剖析中对资料弹性模量的取值进行修正。
3. 资料容重资料容重是影响桥身形变的主要要素，在施工过程中要依据
施工进度作常常性的现场抽样试验，对其进行正确辨别。
4. 施工荷载在全部钢结构桥梁中，均要考虑施工荷载的影响，由于其对受力与变形的影响在控制剖析中不可以忽视，因此必定要依据实质取值。
5. 预加应力预加应力是影响桥身形变的重要参数，施工控制过程中需要对子偏差作出适合的估量。
钢结构施工工艺控制：
施工工艺控制是为施工服务的，反过来，施工工艺的利害又直接影响控制目标的实现。施工工艺流程是施工的步骤，因此需要进行科学的规划。这里介绍钢结构桥梁施工过程的两个主要的工艺流程：人工挖孔桩工艺流程和主桥梁钢结构制作工艺流程。
人工挖孔桩工艺流程放线f定桩f挖第一节桩土方f支模f标高f安装井
盖，设置运输架等f挖第二节桩土方f清理桩孔f拆模，支下一节模板，重复
第二节施工一清土，排水，检查桩孔f吊施f浇筑。质量控制：
1. 做好组织与查完工作
(1) 准备工作。钢结构桥梁安装工程施工组织设计重点内容有：计算钢结构构件和连结件数目；选择安装机械；确定流水程序；确定构件吊装方法；确定
质量标准、安全举措；特别施工技术。
(2) 质量查完工作。钢构件的加工已推行工厂化生产，钢构件的进场质量查收就特别重要，建立进场除了按明细表核查数目，并进行外观、几何尺寸、
合格证检查外，还检查以下资料：钢材材质的复试单（需原件）;钢材的材质
证明；构件的无损检测报告（需原件）。
桥梁钢结构制作施工质量控制重点：
⑴资料选定。进场资料在加工前，对其出厂合格证、质量保证书、批号、化学成分和力学性能进行逐项查收，并按国家现行的有关标准及施工规范进行抽检试验，试验合格后方可使用。此外，用于结构焊接的焊接资料一定
拥有出厂合格证，并且符号国家的有关规定，并且还一定和所焊接的钢构件
相适应。
（2）焊缝焊接。对主要焊缝。特别是对接焊缝或设计要求的焊缝，在焊缝焊接结束后应实时进行检测。焊缝的检测方法主要有外观检查和检测仪器检
验，仪器检测有超声波探伤、x射线探伤、磁粉探伤等检验方法。焊接检测推行严格的三级质量管理系统，采纳了施工过程检测、施工单位自检、建设单位抽检三检严格把关，经过检测来检查焊缝质量能否达到设计要求，对于
不合格的应作返工办理直至合格。3）桥体除锈防腐。钢表面涂装时不一样意表面有潮气和冷凝水；钢和混凝土表面不一样意有柔软物、尘灰和油污等附着物；结露期或其余恶劣天气，不得进行涂装施工。
酚醛、醇酸、油性漆不一样意在气温5笆以下、相对湿度80%以上条件下施
工；无机富锌、环氧沥青漆不一样意在气温10 °C以下、相对湿度80%以上条件下施工。
钢表面清理至油漆涂装的时间间隔，室外作业时不超出4h，室内作业时不超出80%在喷涂锌、铝层时，应在钢表面清理后4h内进行，且热喷后2h内涂装头道漆或中间层两道油漆涂装的时间间隔，目前道漆膜还没有完全干燥时不得涂装第2道，但间隔时间亦不该超出7d。超出时，涂层表面应用细砂纸打磨成仔细毛面。在涂装作业中不论机械喷涂仍是人工涂刷，涂料应拥有相应的施工粘度。为此涂猜中可加入适当稀释剂。稀释剂的品种及数目应
与施工方式和涂料系统相适应，不可以乱用，数目适当；对于已配好的涂料，不
允许施工现场暂时随意掺加稀释料。
五、进度控制
进度控制和投资控制、质量控制是监理工作的三大中心任务，这三者是一个一致，既要进度快，还要投资省，质量好。
控制进度不不过施工单位的施工速度，还要各个阶段和各个部门的紧
密配合和协作，才能有效地控制建设项目的总进度。
（一）、施工阶段进度目标的明确
1、项目总进度计划目标确实定
2、项目建设的需要
3、参照已建成的同类或相像项目的实质进度
4、资本条件。资本是保证项目进行的先决条件，假如没有资本的保证，进
度的目标则不可以实现，往常资本的供应在一准时间内老是有限的，一定充分考虑。
5、人员条件。施工进行目标确实定，应与现场可能投入的施工力量相协调。
6、物质条件。主要认识资料、构件、设备等供应的可能性，此中包含不一样
期间，不一样材物的可供量。
7、其余，如天气条件，运输条件等。
（二）、施工阶段进度控制
1、控制工程总进度，审批施工单位呈报的施工进度计划和分部分项工程进
度计划，审察内容主要包含以下各个方面：
1.1进度安排能否与合同的工期切合。
1.2施工次序的安排能否切合施工工艺的要求。
1.3进度计划的合理性，以防备施工单位利用进度计划的安排造成建设单
位违约，并以此向建设单位提出索赔。
1.4施工单位的劳动力，机具设备供应计划可否保证进度计划的实现。
1.5对资料物质供应进度的审察应包含以下内容
依据设计图纸和进度计划确定资料物质供应要求
由建设单位供应的资料物质供应计划亦控制其履行。
审察资料物质供应单位的供应计划亦控制其履行。
监察和检查施工单位资料物质的供货状况。
1.6常常或按期对资料物质供应计划的检查与调整，见以下图：

供应计划的履行采集资料物质供应状况的实质数据
能否出现供货迟延
剖析对施工进度计划的履行产生的影响实质供应状况与供应计划的比较
依据实质状况调整资料物质供应计划或施工进度计划
新的实行计划
施工进度动向控制循环
施工进度计划运履行
认识施工进度状况（现__I对有关计 I划的调整
场检查和数据采集）
施工进度IT数据的统计和整理"I巴|成新的施工进度计
划
实质值与计划值的比较
提出改正举措
f
剖析比较偏差产生的原因及其对后续施工活动的影响
确定能否产生施工进度偏差
1.7该进度计划能否与其余施工进度计划相协调。
1.8进度计划的安排能否知足连续性，平衡性的要求。
1.9施工进度安排能否与当地天气条件相适应。
2、合时下达动工令。
3、按期检查施工单位的实质与计划进度能否符合，照实质进度迟延
时，敦促施工单位采纳有效举措加速进度，实时改正施工进度计划以保
证如期完工，必需时可下达“赶工令”，命令施工单位追赶进度，详见施工进度动向控制循环图。
4、协调好各施工单位之间的施工安排，尽可能减少互相扰乱，以便保证项目的顺利实行。
5、公证合理地办理好建设单位或施工单位工期索赔要求，尽可能减
少对工期有重要影响的工程改正指令，以保施工按计划履行。
6、实时对各项工程或工序进行检查查完工作，以便施工单位快速进
入其余工程或下道工序的施工，以保证工程项目按合同规定的日期竣
工。
7、施工进度控制，不仅要重视事先控制，还特别要重视事中控制和
过后控制，事中控制就是项目施工过程中的进度控制，其详细内容为:
7.1随时注意施工进度计划的重点控制点，认识进度实行的动向。
7.2实时检查和审察施工提交进度统计剖析资料和进度控制报表。
7.3严格进前进度检查，认识施工进度的实质状况，防止承包单位谎报工作量。
7.4做好施工进度记录，对采集的进度数据进行整理和统计，并与计划对照，发现问题实时纠正。
7.5按期向建设单位报告工程实质进展状况。
7.6组织按期或不按期的现场会议，实时剖析、通告工程施工进展情况，并协调施工单位之间的生产活动。
7.7核实已完的工程数目，签订工程每个月支付报表，作为建设单位向城建单位财务支付的依照，同时亦作为奖赏和索赔依照。
六、投资控制
投资控制是工程监理的三大任务之一，是降低工程投资提升经济效益的重要手段。
（一）投资控制目标确实定：
1、建设单位与施工单位签订的施工承包合同。
2、有关的现行技术经济基础。
3、施工计划图及增补或改正的施工设计图纸。
4、招标标书增补文件。
（二）、施工阶段投资控制
1、依据经过审察的施工组织设计中的进度目标，编制分项分部工程
月进度计划，
2、依据实质进展状况，审察每个月达成工程量，签订每个月进度支付报
表和工程付款余额，严防虚报工程量，超支工程款。
3、审察设计改正，施工单位所发生的工程量变化对工程投资的影响。
4、审察各项工程决算，特别应核实改正的工程量能否切合实质，并
与招标文件和合同的有关条款相比较，能否切合增减投资的原则。
5、监理过程中在保证工程质量和安全的前提下，尽可能采纳新的施
工工艺，并踊跃提出有益于节俭投资的合理化建议，报经建设单位组织
有关专家议论后经建设单位赞同后付诸实行。
七、安全、文明施工控制
“生产一定安全，安全为了生产，”安全部是为质量服务的，质量亦需要以安全做保证，因此在质量监控中，一定重视安全控制，监理中的安全控制主要从下边几个方面着手：
（一）辅助施工单位成立和完美有关安全生产的科学管理规章和安全操作规程。
（二）审察施工单位组织设计、施工方
