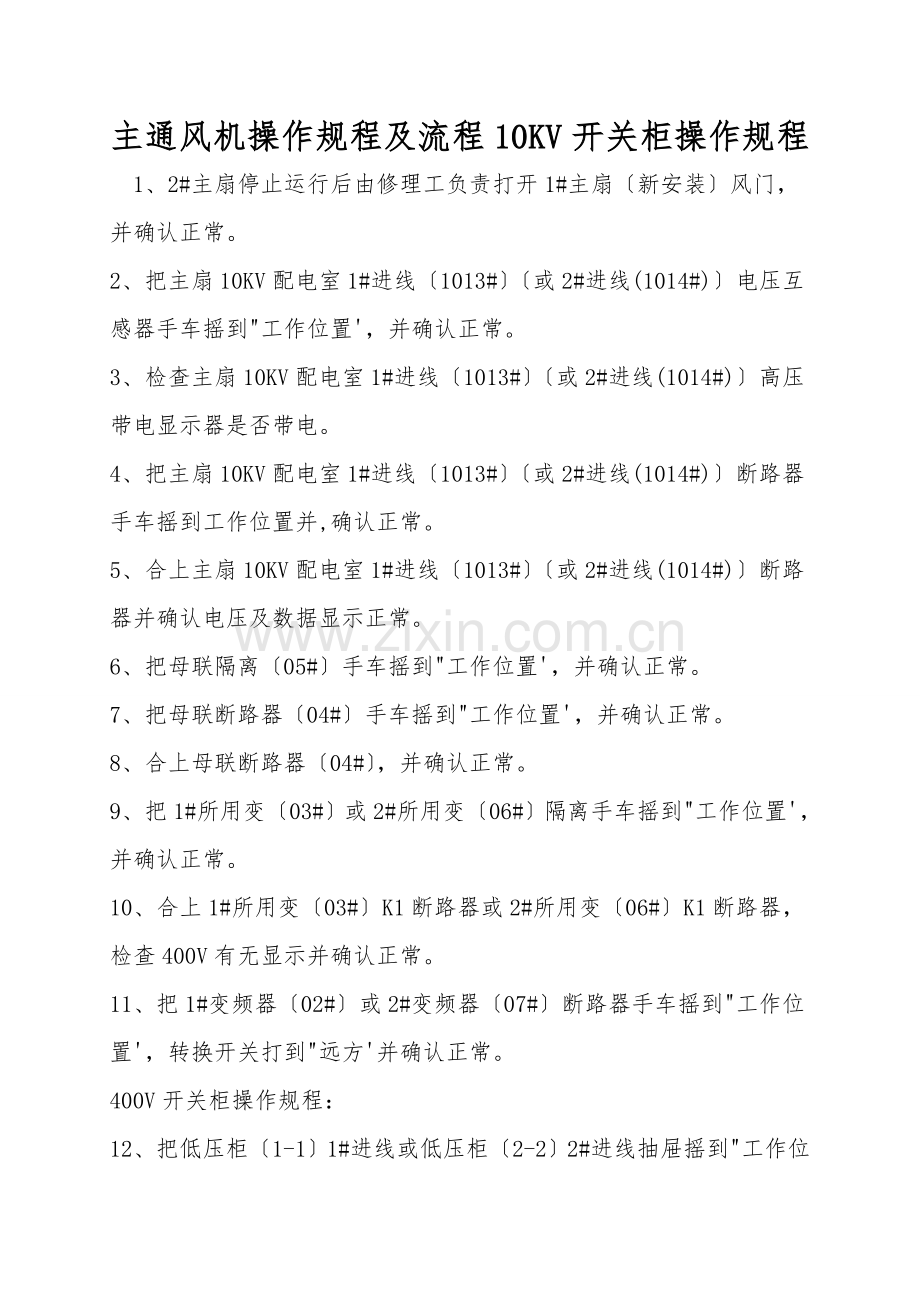

主通风机操作规程及流程10KV开关柜操作规程.doc

主通风机操作规程及流程10KV开关柜操作规程
1、2#主扇停止运行后由修理工负责打开1#主扇〔新安装〕风门，并确认正常。
2、把主扇10KV配电室1#进线〔1013#〕〔或2#进线(1014#)〕电压互感器手车摇到"工作位置'，并确认正常。
3、检查主扇10KV配电室1#进线〔1013#〕〔或2#进线(1014#)〕高压带电显示器是否带电。
4、把主扇10KV配电室1#进线〔1013#〕〔或2#进线(1014#)〕断路器手车摇到工作位置并,确认正常。
5、合上主扇10KV配电室1#进线〔1013#〕〔或2#进线(1014#)〕断路器并确认电压及数据显示正常。
6、把母联隔离〔05#〕手车摇到"工作位置'，并确认正常。
7、把母联断路器〔04#〕手车摇到"工作位置'，并确认正常。
8、合上母联断路器〔04#〕，并确认正常。
9、把1#所用变〔03#〕或2#所用变〔06#〕隔离手车摇到"工作位置'，并确认正常。
10、合上1#所用变〔03#〕K1断路器或2#所用变〔06#〕K1断路器，检查400V有无显示并确认正常。
11、把1#变频器〔02#〕或2#变频器〔07#〕断路器手车摇到"工作位置'，转换开关打到"远方'并确认正常。
400V开关柜操作规程：
12、把低压柜〔1-1〕1#进线或低压柜〔2-2〕2#进线抽屉摇到"工作位置'，并确认正常。
13、合上低压柜〔1-1〕1#进线或低压柜〔2-2〕2#进线抽屉断路器并确认正常。
14、把低压柜〔1-2〕1#母联或低压柜〔2-2〕2#母联抽屉摇到"工作位置'，并确认正常。
15、合上低压柜〔1-2〕1#母联或低压柜〔2-2〕2#母联抽屉断路器，并确认正常。
16、合上低压柜1#变频单元柜电源(1-8)或2#变频单元柜电源〔2-8〕抽屉断路器，并确认正常。
17、合上〔1-9〕监控电源断路器，并确认正常。
变频柜操作规程：
18、检查所有变频器柜门关闭。
19、合上变频器内所有断路器，并确认正常。。
20、合上变频器主控制电源，并确认正常。
21、打开UPS电源开关，并确认正常。
22、变频器柜转换开关转到"远方'。
切换柜操作规程：
23、合上切换柜QS2隔离开关，并确认正常。
24、合上切换柜QS2隔离开关，并确认正常。
25、切换柜转换开关转到"远方'。
操作台操作规程：
26、进入电脑运行界面。
27、进入变频控制界面(输入密码)，并确认正常〔三项指示灯"绿色'〕。
28、合上切换柜KM1、KM2断路器，并确认正常。
29、给定"频率'。
30、进入供电系统界面(输入密码)，并确认正常。
31、合上10KV1#变频器〔02#〕或2#变频器〔07#〕断路器，并确认正常。
32、检查1#风机风门完全开启〔新安装〕，并确认。
33、进入变频控制界面(输入密码)，电击"变频运行'。
34、风机开始运行，进入监视界面。
