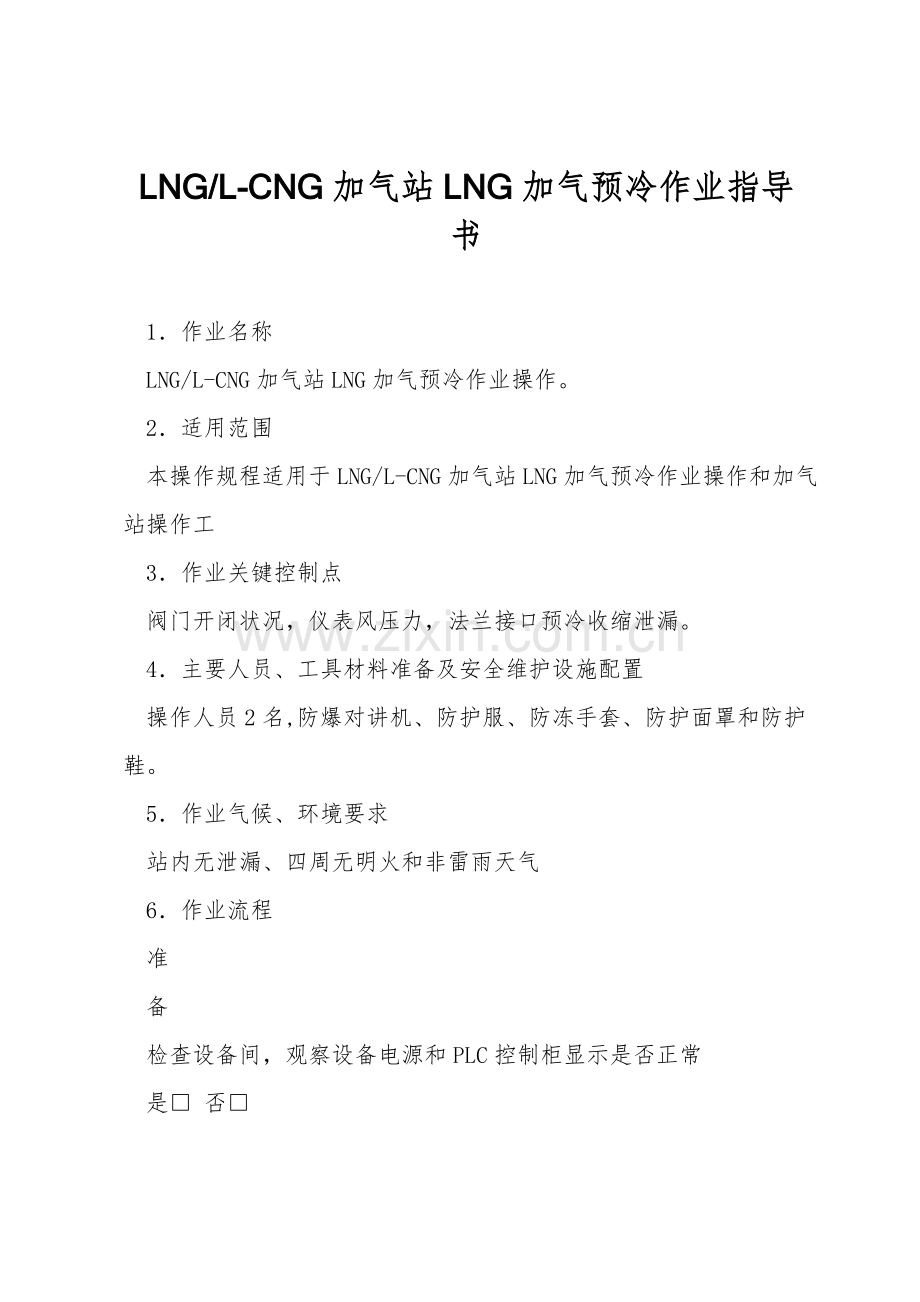

LNG/L-CNG加气站LNG加气预冷作业指导书 1．作业名称 LNG/L-CNG加气站LNG加气预冷作业操作。 2．适用范围本操作规程适用于LNG/L-CNG加气站LNG加气预冷作业操作和加气站操作工 3．作业关键控制点阀门开闭状况，仪表风压力，法兰接口预冷收缩泄漏。 4．主要人员、工具材料准备及安全维护设施配置操作人员2名,防爆对讲机、防护服、防冻手套、防护面罩和防护鞋。 5．作业气候、环境要求站内无泄漏、四周无明火和非雷雨天气 6．作业流程准备检查设备间，观察设备电源和PLC控制柜显示是否正常是□ 否□ 启动仪表风系统是□ 否□ 检查空压机和空气干燥机运转是否正常。是□ 否□ 储罐上的底部进液阀、底部出液阀、顶部进液阀都打开是□ 否□ 撬体内除去安全阀和压力表根部阀外所有阀门处于关闭状态是□ 否□ 泵池预冷控制系统启动后，气动阀自动打开是□ 否□ 电脑控制系统使用自控操作，PLC控制柜上点击潜液泵预冷流程，泵池自动进行预冷。是□ 否□ 当泵池温度达到设定值〔默认为-115℃〕、泵池温差达到设定值〔默认为15℃〕后泵自动启动，预冷假设是长时间不完成需打开潜液泵顶部放空，加快预冷。是□ 否□ 管道预冷和加气机预冷在保证加液枪插回枪座后，按下加气机上面的“预冷〞键，对管道和加气机进行自动预冷。是□ 否□ 加液机内真空箱上出液气动阀打开，气液联动阀关闭是□ 否□ 潜液泵运转，液化天然气在管道内打循环。是□ 否□ 当加气机温度达到设定值〔默认为-115℃〕加气机自动完成预冷，气动阀气液联动自动打开，出液阀自动关闭。是□ 否□ 预冷完成。是□ 否□ 7．安全注意事项和应急措施预冷前准备工作完善，预冷过程中检查法兰接口预冷收缩是否泄漏。当预冷过程中出现泄漏，按下加气机柜或控制柜上的急停开关对低温泵预冷过程中，如果泵前温度下降到-115℃时，泵池温差大于15℃，缓慢打开低温泵上面的气液放空阀排放泵内的气体，当泵池预冷完成后关闭放空阀。 8. 变更记录版本主要修改内容编制审核批准生效日期
