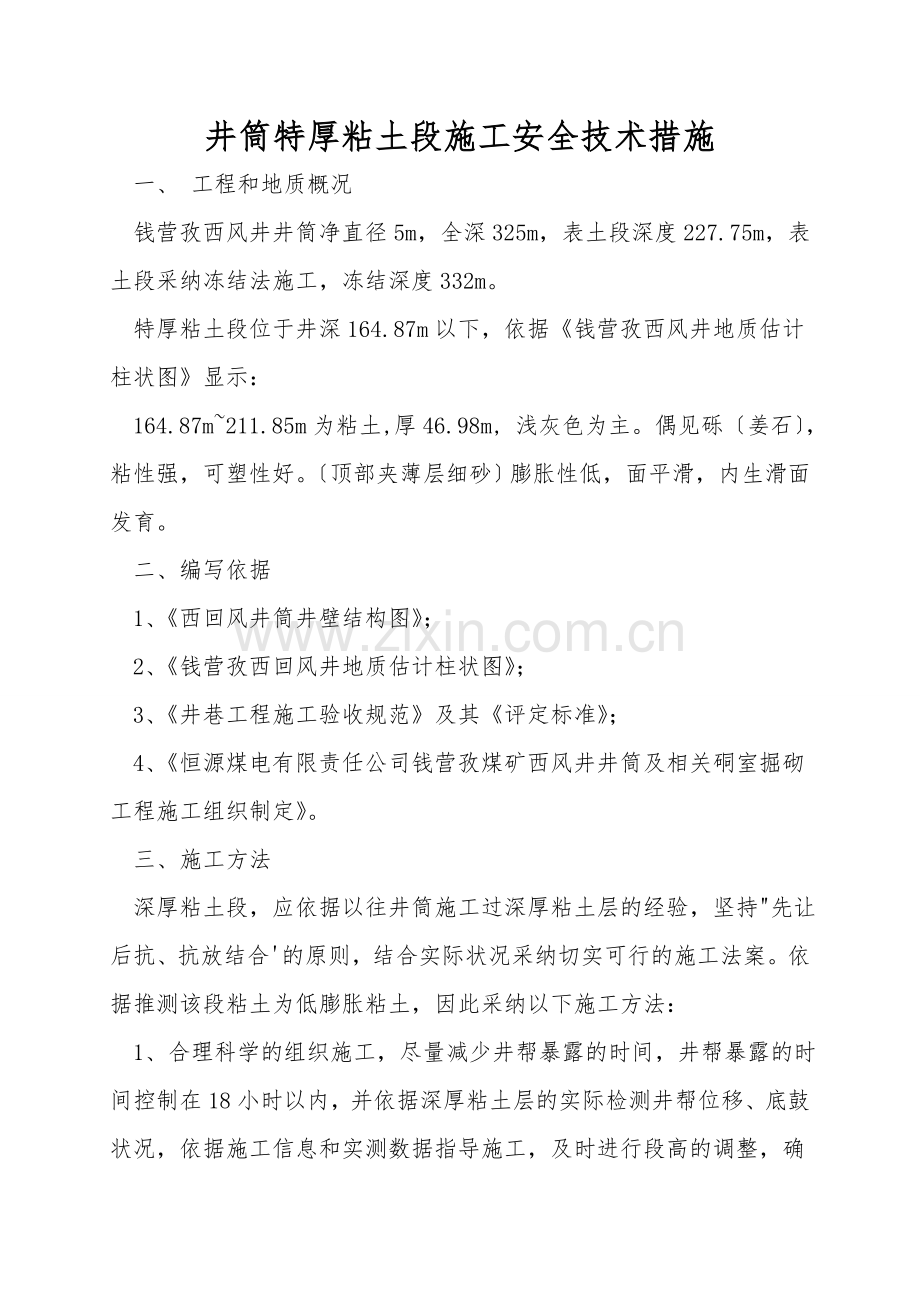

井筒特厚粘土段施工安全技术措施.doc

井筒特厚粘土段施工安全技术措施 一、 工程和地质概况 钱营孜西风井井筒净直径5m，全深325m，表土段深度227.75m，表土段采纳冻结法施工，冻结深度332m。 特厚粘土段位于井深164.87m以下，依据钱营孜西风井地质估计柱状图显示： 164.87m211.85m为粘土,厚46.98m, 浅灰色为主。偶见砾姜石，粘性强，可塑性好。顶部夹薄层细砂膨胀性低，面平滑，内生滑面发育。 二、编写依据 1、西回风井筒井壁结构图； 2、钱营孜西回风井地质估计柱状图； 3、井巷工程施工验收规范及其评定标准； 4、恒源煤电有限责任公司钱营孜煤矿西风井井筒及相关硐室掘砌工程施工组织制定。 三、施工方法 深厚粘土段，应依据以往井筒施工过深厚粘土层的经验，坚持先让后抗、抗放结合的原则，结合实际状况采纳切实可行的施工法案。依据推测该段粘土为低膨胀粘土，因此采纳以下施工方法： 1、合理科学的组织施工，尽量减少井帮暴露的时间，井帮暴露的时间控制在18小时以内，并依据深厚粘土层的实际检测井帮位移、底鼓状况，依据施工信息和实测数据指导施工，及时进行段高的调整，确保施工的安全和施工的工程质量。 2掘进时，先挖中心超前小井，使井筒中心的超前小井低于工作面1m以上，采纳倒台阶式挖掘，释放部分井帮压力和深厚粘土的膨胀力，假设井壁有淋水应采纳截水槽的办法将水引至中心超前小井内排除地面，减少深厚膨胀粘土遇水膨胀的可能性。 3、当掘进深度挖掘1m1.5m时开始开帮，井筒掘进半径扩展100mm，并预留部分井帮位移量和底鼓量。依据实测数据进一步指导施工，确保施工过程中的安全。 4、实测井帮位移及底鼓量，过厚粘土期间，每模开帮后必必需及时测量井帮位移和底鼓量，并做好记录，及时上报，当发现特别状况时，及时通知监理单位和建设单位，采纳相应的对策，如：扩展井帮开挖荒径，缩小段高等。 5、实测冻土的扩展速度和井帮温度的状况，冻结单位设专人测定每段高的井帮温度及冻土扩展速度，并及时进行上报我单位技术股。 6、冻结单位在冻结站安设预警装置，及时发现盐水泄露，提前将辅助冻结管的去回路的胶管全部卡住，一旦井下冻结管断裂，首先停止盐水循环，将冻结沟槽内的辅助胶管全部卡住，一旦有断管要及时确定孔号，并对其进行处理。 7、冻结单位安设专人24小时对盐水水箱状况进行观测。 8、强化冻结，粘土层井帮温度必必需达至-8以下。 9、深厚粘土段外壁采纳短段掘砌混合作业方式，配备足够的人力进行强行挖掘，确保冻结壁暴露时间控制在18h之内。 10、强化对已浇筑混凝土七天后的观测，发现裂隙或其他特别状况及时汇报有关单位，采纳措施进行补救 四、确保措施 为确保施工安全顺利，在实际施工中假设发现粘土段膨胀应力超过预期且较大时，要采纳以下确保措施： 1、在井筒四周挖掘8个竖向卸压槽，高度和段高相同，宽度为300mm，深度为200mm，内部充填泡沫板，以卸载深厚粘土的膨胀应力，减免混凝土早期强度低时，膨胀应力对钢筋混凝土井壁造成破坏。20mm，外露尾端横长为300mm的钢筋，绑扎金属网片，金属网片用6mm的钢筋加工，规格为1000m*2000m，网格为150mm*150mm。在绑扎钢筋网时，留出外层钢筋保护层厚度。 3、因膨胀力过大造成井壁严重开裂，及时架设【20井圈，间距为0.5m，【10背井圈后，成花型布置。 4、假设以上措施均不能有效控制膨胀力，必要时将采纳提前套壁。 5、其他施工按照钱营孜西风井表土段掘砌施工作业规程相关内容执行。 三、人员和工器具配备 为确保井筒冻结表土段深厚粘土段的施工，段高暂定3.7米，依据土层状况可调整为2.2m，进度安排计划按18小时完成一个正规循环作业，确保完成施工任务。 设备及工具配备状况表井下 序号 名称 规格和型号 单位 用量 备注 1 抓岩机 HZ-6B 台 1 2 挖掘机 KX155-3SZ 台 1 3 风镐 部 20 4 风锤 部 40 5 手镐 把 50 6 铁钎 把 400 五、安全技术措施 1、施工前，由队长负责组织，由技术人员负责传送批准的安全技术措施，传达后进行考试、签字，成绩合格方可下井作业。考试不合格的人员必必需补考，补考合格后再下井作业。考试成绩分别登记在学习考试记录表上。 2、认真落实执行百年大计、质量第一的方针，严格按照我处质量管理体系规定程序操作。 3、组织全体施工人员认真学习该安全技术措施，使之全面掌握施工技术规范，质量标准和质量体系文件。 4、严格事前控制，做好技术性复查工作，坚持本道工序检验未合格，不得进入下道工序的施工。 5、坚持以工序质量控制为核心，把握每一个环节，严把质量关，施工掘进过程中，利用井筒中心线控制掘进半径冻土扩至井帮前0+200mm，冻土扩至井帮后0+100mm。 6、严格按照制定将钢筋绑扎牢固。间距准许偏差20mm，排距准许偏差10mm。水平钢筋搭接处绑扎不少于3处，搭接长度不得少于制定要求。 7、混凝土入模温度不低于15，入模后，强化振捣工作，工作面振捣棒不少于6个。振捣过程中，坚持快插慢拔，间隔均匀，分层振捣的原则，确保混凝土的早期强度达到制定要求，以抵抗膨胀压力和冻结应力。 8、认真作好自检互检、专检和质量跟踪监督工作，发现问题及时处理解决，实现工程质量与经济效益的挂钩，奖优罚劣，对出现的问题，执行三不放过的原则。 9、建立严格的质量控制网络，每班设一名技术员跟班，并严格按照我处的质量管理程序和管理方法对质量进行24小时不间断监控，发现问题及时处理，安全优质的通过该深厚粘土段。 10、在施工过程中，强化对井帮的位移和围岩的检查工作，发现状况及时处理，强化支护。 11、竖筋螺纹连接时，套筒丝扣应全部上满，确保达到制定强度要求。 12、施工前，地测部门每段高对其进行实际的井帮位移和底鼓测量，负责对数据进行分析上报。 13、井筒所有悬吊设备应安设牢固，并执行专人定期检查，认真填写检查记录。 14、下井前严禁喝酒，上下井人员必必需佩戴安全帽及安全带，要做到扣挂整齐，生根牢固。在吊盘作业或在大模工作台作业时，施工作业人员必必需保险带生根牢固。 15、工作面作业时要勤观察井帮，发现问题要及时汇报。 16、检测项目： A、掘进、砌壁过程中应做好对井帮温度、井帮的位移、工作面底鼓、混凝土入模温度、内外壁之间的空间温度、冻结融化对地表的影响进行检测； B、冻结单位天天测量一次井帮温度，每次量测必需做记录。井帮温度控制在-8以下，并做好冻结沟槽的保护工作。 C、粘土工作面在停止掘进至下一个段高开始掘进这段时间内要对工作面底鼓进行量测。 D、冬季施工时每浇筑一个段高，要量测一次入模温度。 E、发现盐水渗漏现象，及时汇报监理和建设单位，采纳措施进行处理。 F、及时与冻结部门联系、提供相关状况避免冻结管断裂。 17、在掘砌深厚粘土层时严格控制段高，及时依据现场土层状况调整段高，空帮时间不超过18小时。强化对井筒掘砌的检测工作，防止井壁的变形。 18、在冻结管偏入掘进荒径内时，技术部门及时依据冻结单位提供的状况进行推测，发现状况及时进行处理，并告之施工队，注意盐水管的偏入量，及时汇报调度部门，采纳措施进行处理，严禁对盐水管道进行破坏，防止高压盐水伤人。 19、本措施与恒源煤电有限责任公司钱营孜煤矿西风井井筒及相关硐室掘砌工程施工组织制定及钱营孜西风井表土段掘砌施工作业规程一并执行。
