电缆排管工程施工方案及工艺方法
一、施工工艺流程
电缆排管工程施工工艺流程：
施工准备、测量放样T电缆排管管道开挖-C1 0混凝土垫层T安放玻璃钢管T绑扎钢筋T浇筑C20混凝土 T回填
二、施工方法
1、施工准备、测量放样
(1) 施工前，做好各班组的技术工作，组织各工种负责人熟悉施工图纸，了解施工现场的实际情况，做好职工的安全、质量意识教育。
(2) 组织施工机具设备进场，并进行检修和试用，确保无故障后，方投入施工中。
(3) 组织钢管、钢筋、砂石等材料的进场工作，并做好原材料抽检试验工作。
(4) 根据设计图纸及建设单位提供的座标网与控制点，正确进行管道的测量放样工作，沿线设置好临时水准点。
2、电缆排管沟槽开挖
根据现场的实际情况，本工程电缆排管沟槽开挖施工时，电缆排管沟槽挖深在1.5米以上时应采取措施防止土层塌方。
电缆排管沟槽开挖以机械开挖为主，人工为辅的方法施工，挖掘机挖土至离槽底0.3M时停止挖掘，由人工配合挖除并清理好槽底，基槽开挖好后，应及时组织验收，验收合格后及时进行下道工序施工，尽可能减少凉槽时间，施工时掌握天气变化，基槽严禁泡水。
3、C10混凝土垫层
基底平整后浇筑1厚C10混凝土垫层，采用素混凝土浇筑层，模板采用列板支撑，混凝土浇筑时，人工摊铺后，用插入式震动机和平板震动机振捣密实、平整，表面用木夯抹平。
4、安放玻璃钢管
定位安放好玻璃钢管，管材承插插入可以采用人工撬入或填原木板用锤子敲入或者用紧线机拉入等方法进行连接。
5、绑扎钢筋

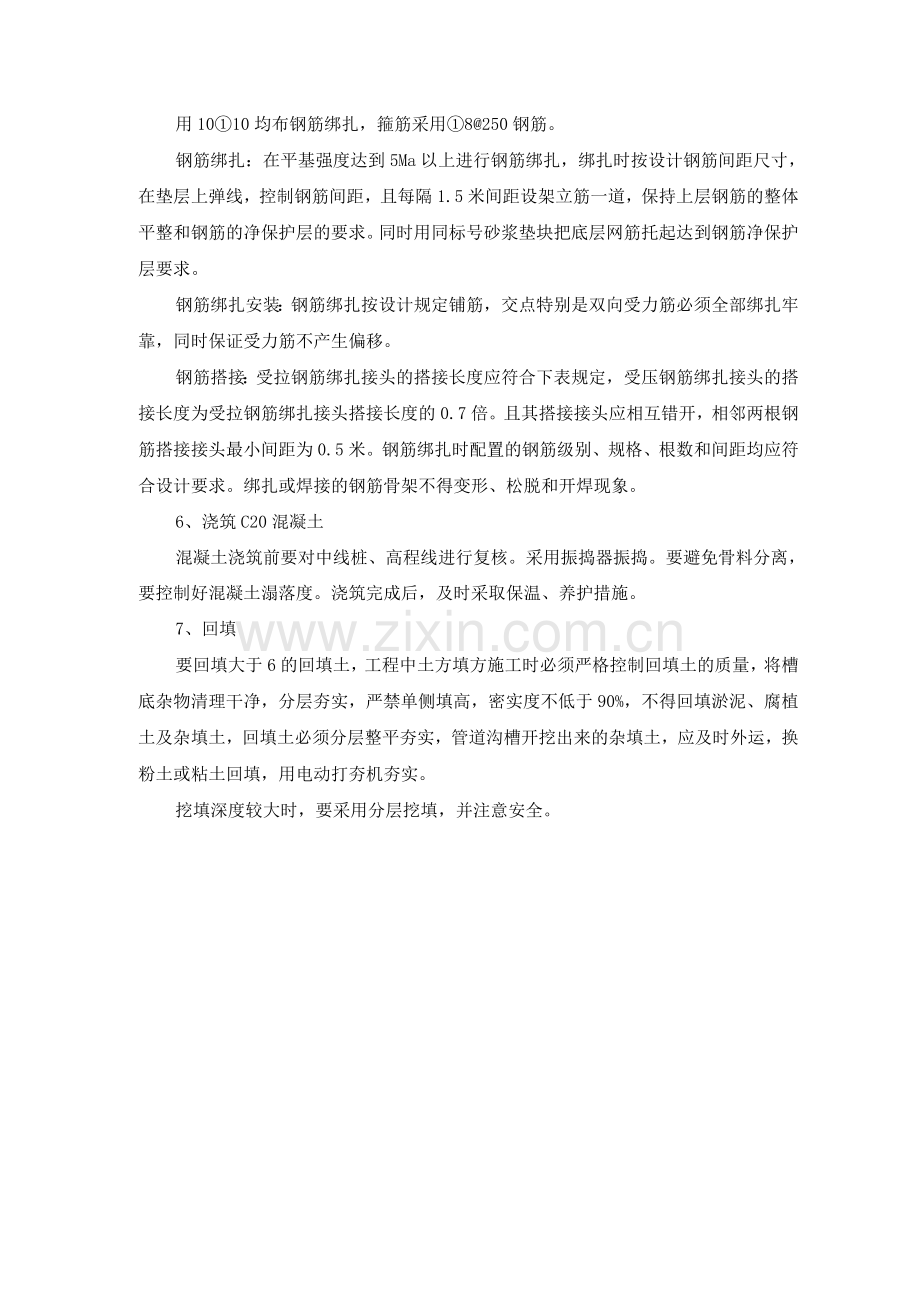

用10①10均布钢筋绑扎，箍筋采用①8@250钢筋。
钢筋绑扎：在平基强度达到5Ma以上进行钢筋绑扎，绑扎时按设计钢筋间距尺寸，在垫层上弹线，控制钢筋间距，且每隔1.5米间距设架立筋一道，保持上层钢筋的整体平整和钢筋的净保护层的要求。同时用同标号砂浆垫块把底层网筋托起达到钢筋净保护层要求。
钢筋绑扎安装：钢筋绑扎按设计规定铺筋，交点特别是双向受力筋必须全部绑扎牢靠，同时保证受力筋不产生偏移。
钢筋搭接：受拉钢筋绑扎接头的搭接长度应符合下表规定，受压钢筋绑扎接头的搭接长度为受拉钢筋绑扎接头搭接长度的0.7倍。且其搭接接头应相互错开，相邻两根钢筋搭接接头最小间距为0.5米。钢筋绑扎时配置的钢筋级别、规格、根数和间距均应符合设计要求。绑扎或焊接的钢筋骨架不得变形、松脱和开焊现象。
6、浇筑C20混凝土
混凝土浇筑前要对中线桩、高程线进行复核。采用振捣器振捣。要避免骨料分离，要控制好混凝土溻落度。浇筑完成后，及时采取保温、养护措施。
7、回填
要回填大于6的回填土，工程中土方填方施工时必须严格控制回填土的质量，将槽底杂物清理干净，分层夯实，严禁单侧填高，密实度不低于90%，不得回填淤泥、腐植土及杂填土，回填土必须分层整平夯实，管道沟槽开挖出来的杂填土，应及时外运，换粉土或粘土回填，用电动打夯机夯实。
挖填深度较大时，要采用分层挖填，并注意安全。
