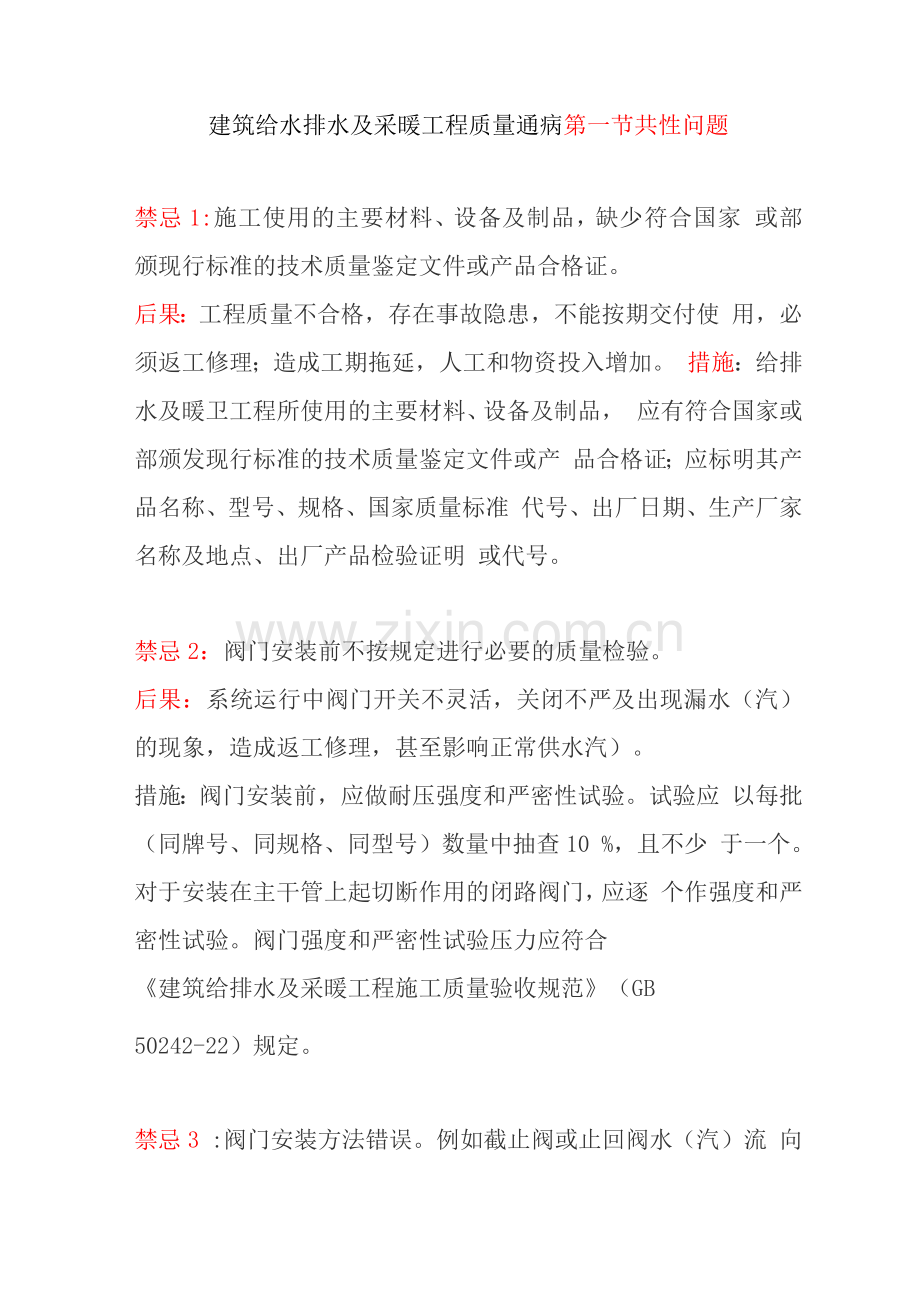

建筑给水排水及采暖工程质量通病第一节共性问题
禁忌1:施工使用的主要材料、设备及制品，缺少符合国家 或部颁现行标准的技术质量鉴定文件或产品合格证。
后果：工程质量不合格，存在事故隐患，不能按期交付使 用，必须返工修理；造成工期拖延，人工和物资投入增加。 措施：给排水及暖卫工程所使用的主要材料、设备及制品， 应有符合国家或部颁发现行标准的技术质量鉴定文件或产 品合格证；应标明其产品名称、型号、规格、国家质量标准 代号、出厂日期、生产厂家名称及地点、出厂产品检验证明 或代号。
禁忌2：阀门安装前不按规定进行必要的质量检验。
后果：系统运行中阀门开关不灵活，关闭不严及出现漏水（汽） 的现象，造成返工修理，甚至影响正常供水汽）。
措施：阀门安装前，应做耐压强度和严密性试验。试验应 以每批（同牌号、同规格、同型号）数量中抽查10 %，且不少 于一个。对于安装在主干管上起切断作用的闭路阀门，应逐 个作强度和严密性试验。阀门强度和严密性试验压力应符合
《建筑给排水及采暖工程施工质量验收规范》（GB
50242-22）规定。
禁忌3 :阀门安装方法错误。例如截止阀或止回阀水（汽）流 向与标志相反，阀杆朝下安装，水平安装的止回阀采取垂直 安装，明杆闸阀或蝶阀手柄没有开、闭空间，暗装阀门的阀 杆不朝向检查门。
后果：阀门失灵，开关检修困难，阀杆朝下往往造成漏水。 措施：严格按阀门安装说明书进行安装，明杆闸阀留足阀杆 伸长开启高度，蝶阀充分考虑手柄转动空间，各种阀门杆不 能低于水平位置，更不能向下。暗装阀门不但要设置满足阀 门开闭需要的检查门，同时阀杆应朝向检查门。
禁忌4 :安装阀门的规格、型号不符合设计要求。例如阀门 的公称压力小于系统压力；给水支管当管径小于或等于 50mm 时采用闸阀；热水采暖的干、立管采用截止阀；消防 水泵吸水管采用蝶阀。
后果：影响阀门正常开闭及调节阻力、压力等功能。甚至 造成系统运行中，阀门损坏被迫修理。
措施：熟悉各类阀门的应用范围，按设计的要求选择阀门 的规格和型号。阀门的公称压力要满足系统压力的要求。按 施工规范要求：给水支管管径小于或等于50mm 应采用截 止阀；当管径大于50mm 应采用闸阀。热水采暖干、立控
制阀应采用闸阀，消防水泵吸水管采用明杆闸阀。
禁忌5 :蝶阀法兰盘用普通阀门法兰盘。
后果：蝶阀法兰盘与普通阀门法兰盘尺寸大小不一，有的 法兰内径小，而蝶阀的阀瓣大，造成打不开或硬性打开而使 阀门损坏。
措施：要按照蝶阀生产厂家说明书的要求选用法兰盘。
禁忌6:建筑结构施工中没有预留孔洞和预埋件，或预留孔 洞尺寸偏小和预埋件没做标记。
后果：暖卫工程施工中，剔凿建筑结构，甚至切断受力钢筋， 影响建筑物安全性能，影响土建施工质量。
措施：认真熟悉暖卫工程施工图纸，根据管道及支吊架安装 的需要，主动认真配合建筑结构施工预留孔洞和预埋件，参 照设计要求和施工规范规定。
禁忌7：管道焊接时，对后管子错不在一个中心线上，
对不留间隙，厚壁管不铲坡，焊缝的宽度、高度不符合 施工规范要求。
后果：管子错不在一中心线直接影响焊接质量及观感质 量。对不留间隙，厚壁管不铲坡，焊缝的宽度、高度不 符合要求时焊接达不到强度的要求。
