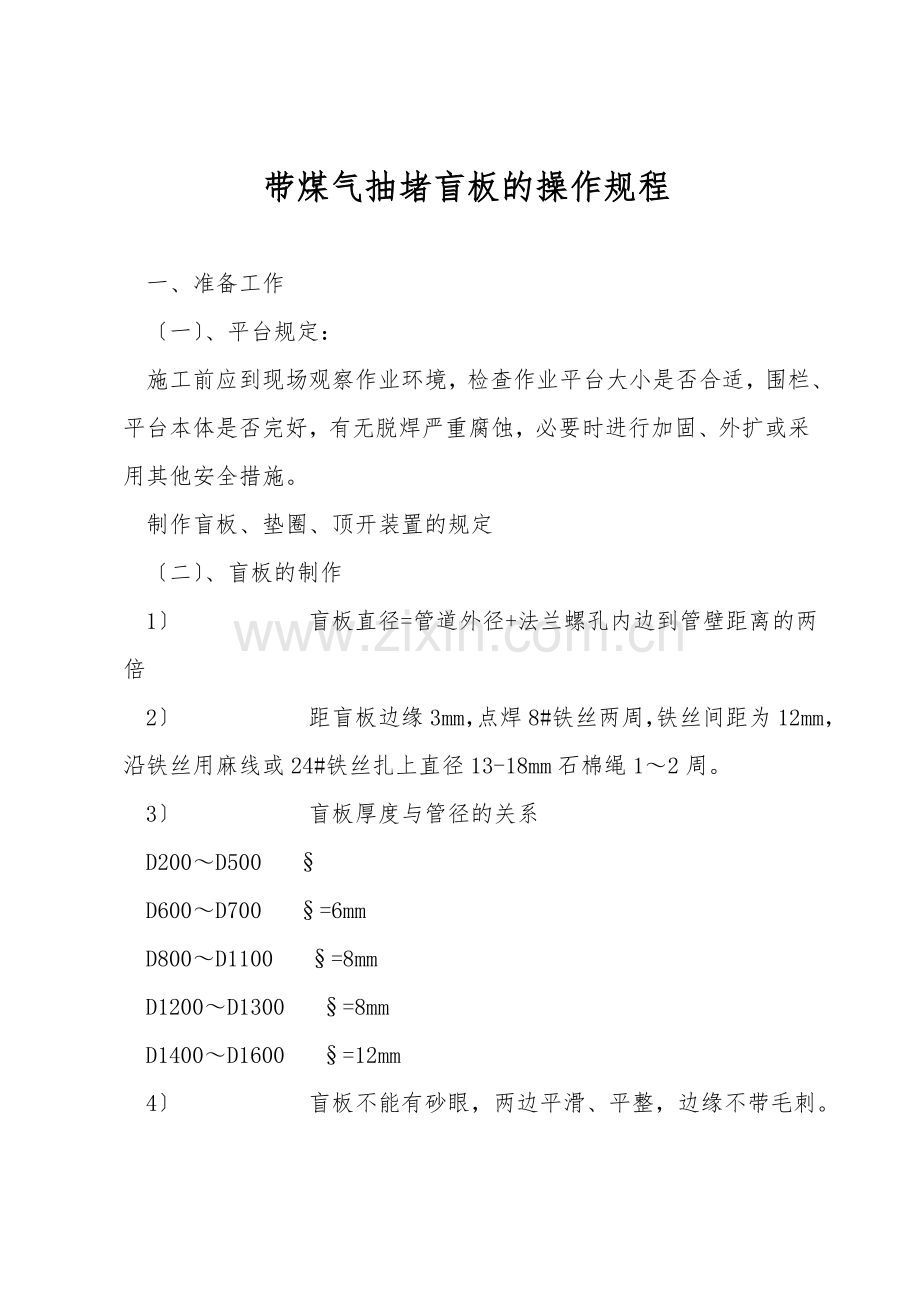

带煤气抽堵盲板的操作规程

一、准备工作
〔一〕、平台规定：
施工前应到现场观察作业环境，检查作业平台大小是否合适，围栏、平台本体是否完好，有无脱焊严重腐蚀，必要时进行加固、外扩或采用其他安全措施。
制作盲板、垫圈、顶开装置的规定
〔二〕、盲板的制作
1〕      盲板直径=管道外径+法兰螺孔内边到管壁距离的两倍
2〕      距盲板边缘3mm，点焊8#铁丝两周，铁丝间距为12mm，沿铁丝用麻线或24#铁丝扎上直径13-18mm石棉绳1～2周。
3〕      盲板厚度与管径的关系
D200～D500  §
D600～D700  §=6mm
D800～D1100  §=8mm
D1200～D1300  §=8mm
D1400～D1600  §=12mm
4〕      盲板不能有砂眼，两边平滑、平整，边缘不带毛刺。

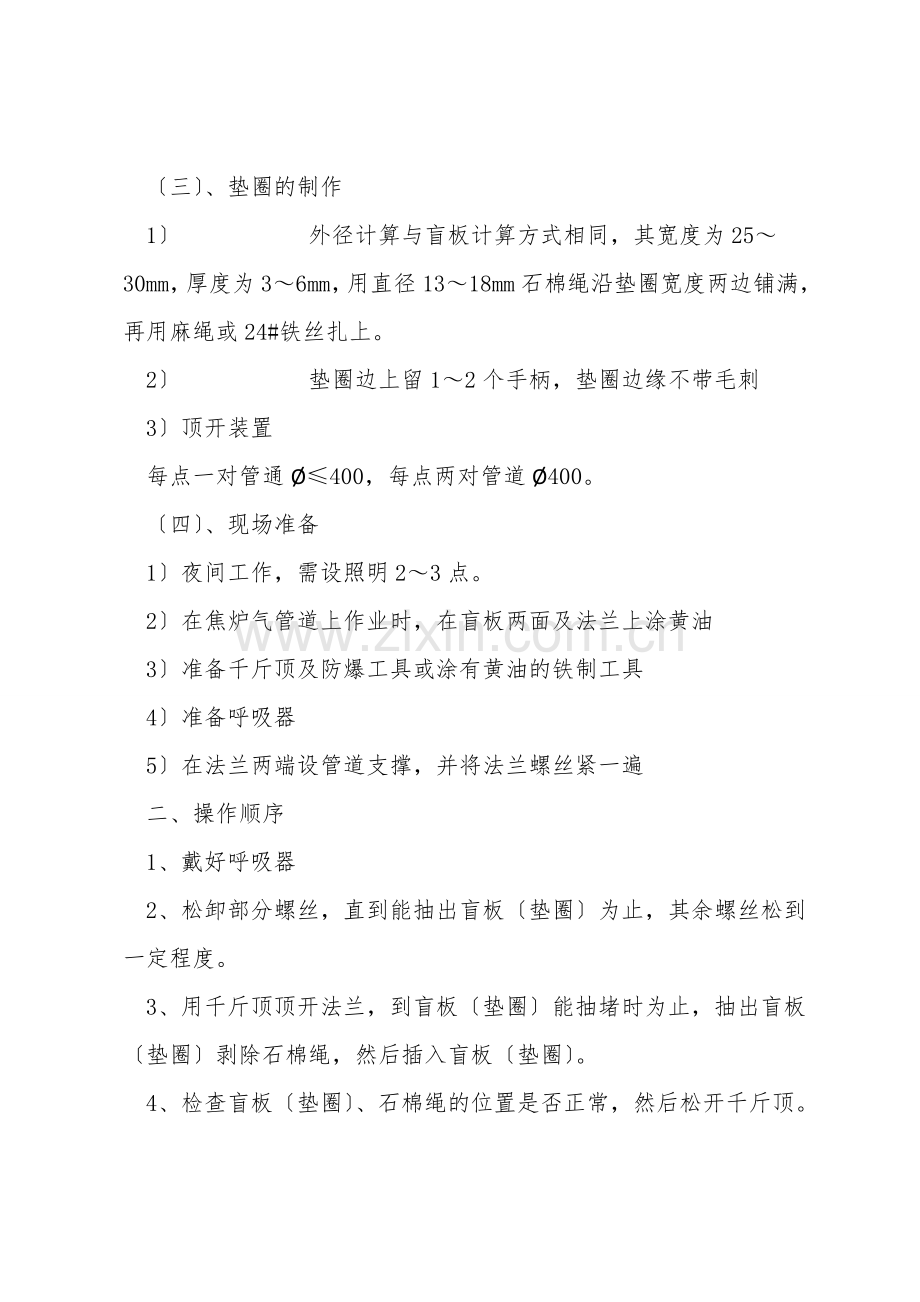

〔三〕、垫圈的制作
1〕      外径计算与盲板计算方式相同，其宽度为25～30mm，厚度为3～6mm，用直径13～18mm石棉绳沿垫圈宽度两边铺满，再用麻绳或24#铁丝扎上。
2〕      垫圈边上留1～2个手柄，垫圈边缘不带毛刺
3〕顶开装置
每点一对管通Ø≤400，每点两对管道Ø400。
〔四〕、现场准备
1〕夜间工作，需设照明2～3点。
2〕在焦炉气管道上作业时，在盲板两面及法兰上涂黄油
3〕准备千斤顶及防爆工具或涂有黄油的铁制工具
4〕准备呼吸器
5〕在法兰两端设管道支撑，并将法兰螺丝紧一遍
二、操作顺序
1、戴好呼吸器
2、松卸部分螺丝，直到能抽出盲板〔垫圈〕为止，其余螺丝松到一定程度。
3、用千斤顶顶开法兰，到盲板〔垫圈〕能抽堵时为止，抽出盲板〔垫圈〕剥除石棉绳，然后插入盲板〔垫圈〕。
4、检查盲板〔垫圈〕、石棉绳的位置是否正常，然后松开千斤顶。
5、将四角的螺丝插上，并拧紧。
6、紧好一半螺丝后，检查确实不漏气后，卸掉呼吸器。
7、全部螺丝紧好后，盘点工具全面检查。
