通风空调工程通风系统测试作业指导书.doc

通风空调工程通风系统测试作业指导书

适用于通风与空调工程的送、排风系统、防排烟系统、除尘系统、空调风系统的调整与测试。

2.1 通用及专用工具：钢卷尺、行灯、应急灯、手电筒、木架梯、高凳、计算器、对讲机等
2.2 检测仪器：检测仪器应有出厂合格证实书和法定部门检定证书、使用说明书，并在有效检定周期内使用。通风与空调工程常用仪器名称、型号、量程及测量参数见表2.1.2。

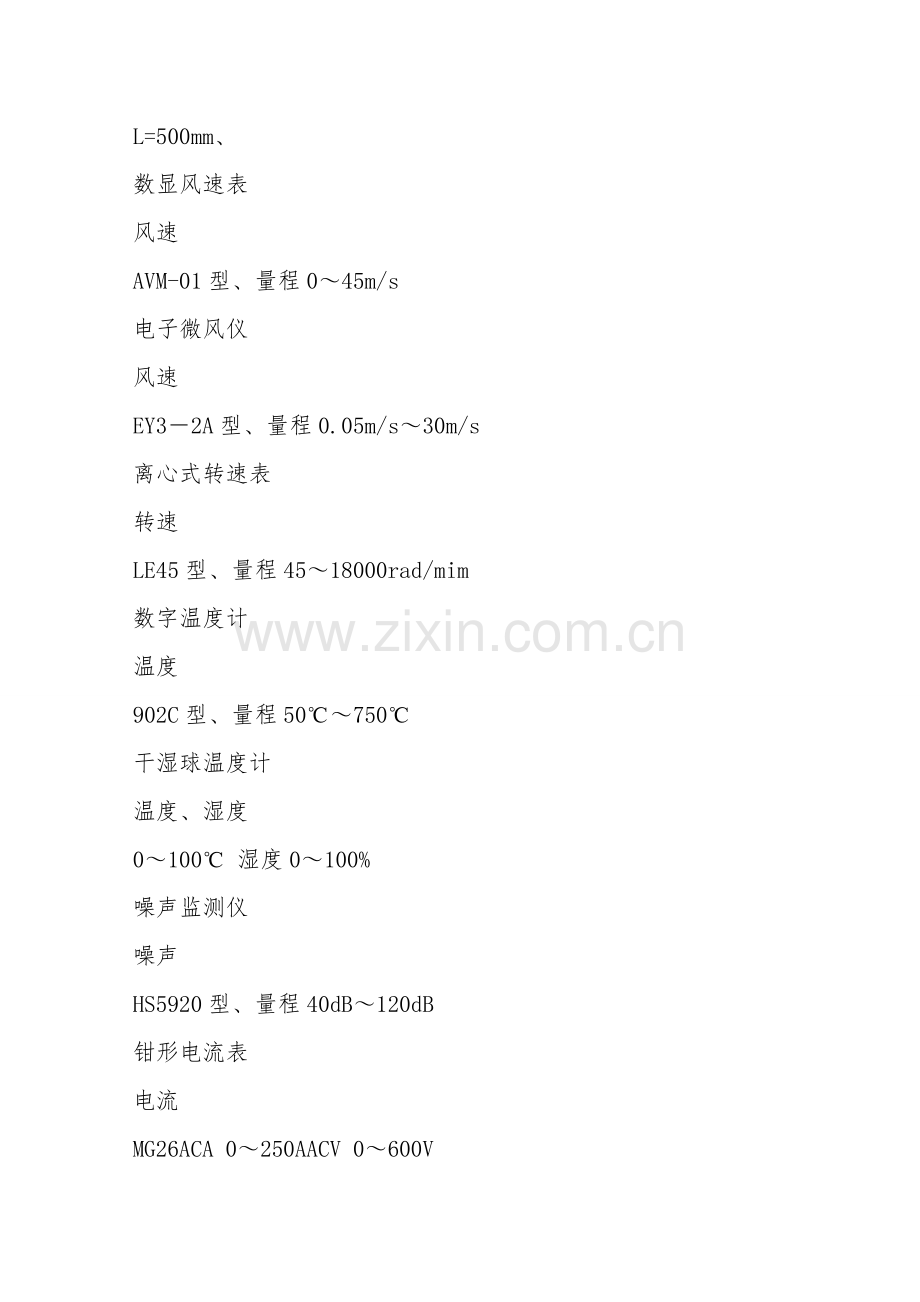

通风空调工程常用检测仪器一览表
仪器名称
检测参数
型号与规格
倾斜式压力计
风压
QY―200型、量程0―2000Pa
空盒气压表
风压
DYM3型、量程800～1064hPa
U型管压力计
风压
L=500mm、
数显风速表
风速
AVM-01型、量程0～45m/s
电子微风仪
风速
EY3―2A型、量程0.05m/s～30m/s
离心式转速表
转速
LE45型、量程45～18000rad/mim
数字温度计
温度
902C型、量程50℃～750℃
干湿球温度计
温度、湿度
0～100℃ 湿度0～100%
噪声监测仪
噪声
HS5920型、量程40dB～120dB
钳形电流表
电流
MG26ACA 0～250AACV 0～600V
3. 成品保护
3.1通风空调机房的门窗必必须严密，应设专人值班，非工作人员严禁入内。
3.2风机、空调设备动力的启动、关闭，应配合电工操作。
3.3系统风量测试调整时，不应损坏风管保温层。测试完成后，应将测点截面处的保温层修复好，测孔应堵好，调节阀门固定好，画好标记以防变动。
3.4空调系统全部测定调整完毕后，及时办理交接手续，由使用单位使用运行，负责空调系统的成品保护。
4． 安全环保措施
4.1 测试人员应衣帽齐全、紧身、防止行动东挂西扯。
4.2 个人使用的工具，应随身带好，免得在顶棚内工作时，因忘带或缺少工具而徒劳往返，贻误工作。
4.3 调试所用的梯子、高凳，在工作时必必须牢固地绑在结构上，其上下应采纳防滑措施；人字梯中间应有拉钩或用绳索绑牢。
4.4 登高和吊平顶内测量时，应有二个及以上人员互相配合，以免发生人身事故。
4.5 在顶棚〔吊平顶〕内行走时，要注意安全。脚要踩在承力的部位上，在工作地点应铺脚手板，切勿踏在不吃力的部位。防止踏坏顶棚和发生人身事故。
4.6 如遇灯光不够时，有条件的可临时安设低压安全行灯或采纳手提应急灯照明，无条件的可多准备几只手电筒。由于顶棚内电线较多，应注意防止触电事故的发生。
4.7 顶棚内外和机房里的测试人员，要经常保持通讯联系，互通状况，发现问题及时处理。特别是人员进到风道内作业时，通讯更不得中断，服从统一指挥，要防止由于机房内错误操作贸然开启风机而造成不良的后果。
4.8 在测量设备转速时，应注意扎紧袖口和衣角，以免衣物卷入设备转动部位，引起伤亡事故。
4.9 测量时，测试人员眼部不可直接面对测量部位，防止灰尘等杂物飞入眼中。
4.10 在调试过程中所用完的电池要按固体废弃物的管理规定处理，不能胡乱丢掉。
4.11 在使用水银温度计时，一定要严格遵守操作规程，轻拿轻放，以免破碎后水银污染环境。
4.12 爱护仪器仪表，在上、下搬运和操作时防止碰、摔和倾倒并按照《通风空调工程常用测试仪表操作规程》规定的各项要求进行操作。
