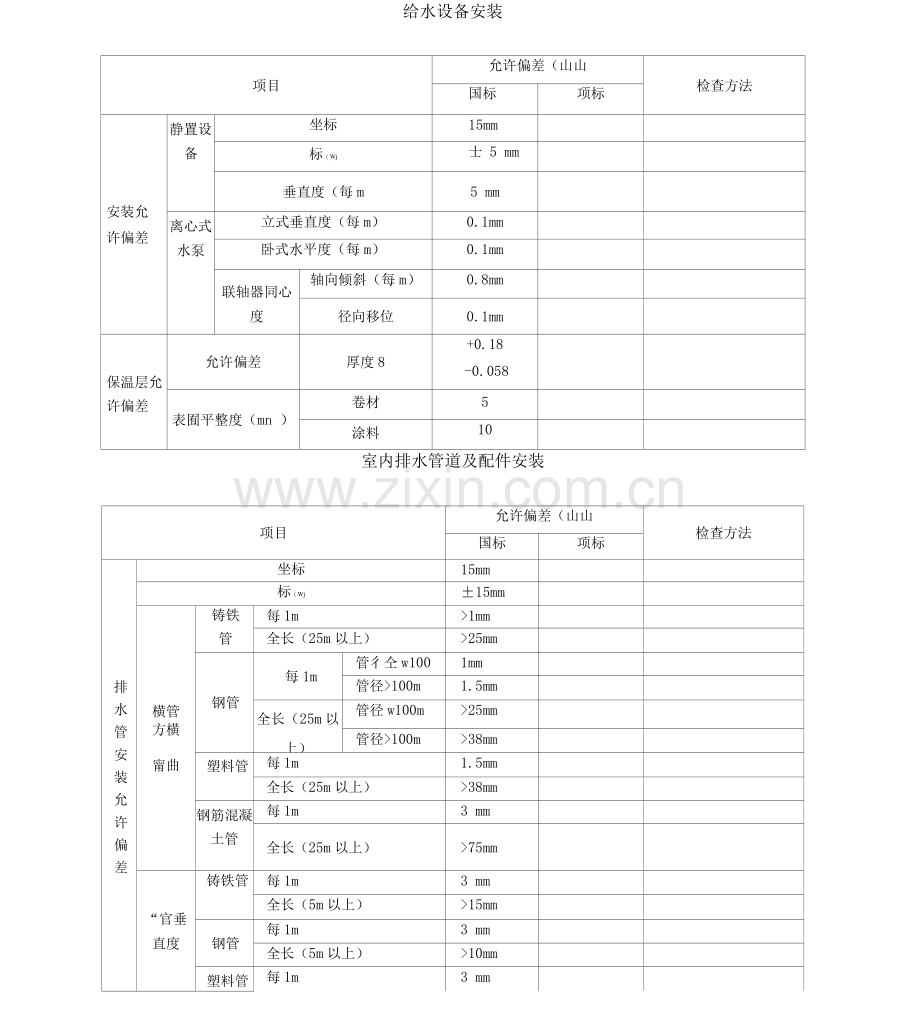

给水设备安装项目允许偏差（山山检查方法国标项标安装允许偏差静置设备坐标 15mm 标（Wj 士 5 mm 垂直度（每m 5 mm 离心式水泵立式垂直度（每m） 0.1mm 卧式水平度（每m） 0.1mm 联轴器同心度轴向倾斜（每m） 0.8mm 径向移位 0.1mm 保温层允许偏差允许偏差厚度8 +0.18 -0.058 表囿平整度（mn ）卷材 5 涂料 10 室内排水管道及配件安装项目允许偏差（山山检查方法国标项标排水管安装允许偏差坐标 15mm 标（Wj ±15mm 横管方横甯曲铸铁管每1m >1mm 全长（25m以上） >25mm 钢管每1m 管彳仝w100 m 1mm 管径>100m 1.5mm 全长（25m以上）管径w100m >25mm 管径>100m >38mm 塑料管每1m 1.5mm 全长（25m以上） >38mm 钢筋混凝土管每1m 3 mm 全长（25m以上） >75mm “官垂直度铸铁管每1m 3 mm 全长（5m以上） >15mm 钢管每1m 3 mm 全长（5m以上） >10mm 塑料管每1m 3 mm 全长（5m以上） >15mm 雨水管道及配件安装项目允许偏差（山山检查方法国标项标地下埋设雨水管道最小坡度 (1) 5 0mm 20%o (2) 75mm 15%o ⑶ 100mm 8%o (4) 125mm 6%o (5) 15 0mm 5%o (6) / . \ 200 4%o ⑺ '皿燃吊雨水管最小坡度W5%O 悬吊前检查口间距 <150>15m >200>20m 差焊口平直度管壁厚10mniU内管壁厚1/4 焊缝加强面高度宽度 +1mm 咬边深度小于0.5mm 长度连续长度 25mm 总长度（两侧）小于长度的 10% 室内热水管道及配件安装项目允许偏差（山山检查方法国标项标管道安装允许偏差钢管每m 1mm 水F管道全长25m以上 >25mm △舆刀IRI 塑料管复合管每m 1.5mm 雪L曲全长25m以上 >25mm 立管垂直度钢管每m 3 mm 全长25m以上 >8mm 塑料管复合管每m 2 mm 全长25m以上 >8mm 成排管道和成排阀门在同一八囿上间距3mm 保温层允许偏差厚度 +0.18 -0.06 卷材 5 mm 表囿 1平整度涂沫 10mm 热水供应系统辅助设备安装项目允许偏差（mm 检查方法国标项标设备安装允许偏差静置设备坐标 15mm 标高士 5 mm 垂直度每山 5 mm 离心式水泵立式水泵垂直度母m 0.1mm 卧式水泵水平度每m 0.1mm 同心度联轴器轴向倾斜（每项 0.8mm 径向位移 0.1mm 热水器安装允许偏差标高中心线距地面mm 士 20mm 朝向取大偏移角不大丁 15o 卫生器具及给水配件安装项目允许偏差（mm 检查方法国标项标卫生器具安装允许偏差坐标单独器具 10mm 成排器具 5 mm 标（W j 单独器具士 15mm 成排器具士 10mm 器具水平度 2 mm 器具垂直度 3 mm 水配件安装允许 Bit 高、低水箱、阀角及截止阀水嘴 ±10mm 淋浴器喷头下沿士 15mm 浴盆软管淋浴器挂钩士 20mm 卫生器具排水管道安装项目允许偏差（口4 检查方法国标项标安装允许偏差横管弯曲度每1m长 2 mm 横管长度w10m,全长 <8mm 横管长度＞10m,全长「 10mm 卫生器具排水管口及横支管的纵横坐标单独器具 1 0mm 成排器具 5 mm 卫生器具接口标高单独器具士 10mm 成排 •器具「士 5 mm 排水管最小坡度污水盆（池） 5 0mm 25%o 单、双格洗涤盆（池） 5 0mm 25%o 洗手盆、洗脸盆 32 20%o 浴盆 50mn50mm 20%o 淋浴器 5 0mm 20%o 大便器高低水箱 100mm 12%o 自闭式冲 F洗阀 100mm 12%o 拉管式冲 F洗阀 100mm 12%o 小便器冲洗阀 4cH50m 20%o 自动冲洗水箱 m 4cH50m m 20%o 化验盆（无塞） m 4g50mm 25%o 净身器 4g50mm 20%o 饮水器 2g50mm 10%o20%0 室内采暖管道及配件安装项目允许偏差国标（mm 项标检查方法管道安装允许偏差横管道纵、横力向弯曲（mm 每m 管径w100mm 1 管径>100mm 1.5 全长（25械上）管径w100mm >13 管径>100mm >25 立管垂直度（mm 每m 2 全长（5m以上） >10 弯管椭圆率管径w100mm 10% 管径>100mm 8% 折皱不平度（mm ）管径w100mm 4 管径>100mm 5 管道保温允许偏差厚度 +0.1S -0.0S 表囿平整度（mm ）卷材 5 涂料 10 室内采暖辅助设备及散热器及金属辐射板安装项目允许偏（mm 检查方法国标项标散热命允许偏差散热器背面与墙内表面距离 3 mm 与窗中心线或设计定位尺寸 20mm 散热器垂直度 3 mm 室外给水管道安装项目允许偏差（mm 检查方法国标项标管道安装允许偏差坐标铸铁管埋地 100mm 敷设在沟槽内 5 0mm 钢管、塑料管、复合管埋地 100mm 敷沟内或架空 in 40mm 标高铸铁管埋地 ±5 0mm 敷设在沟槽内 ±30mm 水平管纵横向弯曲钢管、塑料管、复合管埋地 ±50mm 敷沟内或架空 ±30mm 铸铁管直段（25m以上）起点终点 40mm 钢管、塑料管、复合管直段（25m以上）起点终点 30mm 消防水泵结合器及消火栓安装项目允许偏差（mn）检查方法国标项标室外消火栓和消防水泵结合器安装尺寸，装高度允许偏差检口安 ±20m 室外排水管道安装项目允许偏差（mm 检查方法国标项标坐标埋地 100mm 敷设在沟槽内 50mm 标同埋地 ±20mm 敷设在沟槽内 ±20mm 水平管道纵横向甯曲第5m长 10mm 全长（两井间） 30mm 室外供热管道及配件安装项目允许偏差（mm 检查方法国标项标安装允许偏差坐标（mm 敷设在沟槽内及架空 20 埋地 50 标高（mm 敷设在沟槽内及架空 ±50 埋地士 15 水平管道纵、横每m 管径w100mm 1 管径＞ 100mm 1.5 万向弯曲（mm 全长 225mm 管径w100mm ＞13 管径＞ 100mm ＞25 椭圆率管径w100mm 8% 管径＞ 100mm 5% 折皱不平度（mm ）管径w100mm 4 管径 125 200mm 5 管径 250 400mm 7 管道保温允许偏差厚度+0.1S,Y.05S 表面平整度（mm 卷材 5 涂抹 10 工艺管道安装项目允许偏差（mm 检查方法国标项标安装允许偏差坐标架空 15mm 地沟 10mm 标同架空士 15mm 地沟士 10mm 水平管道纵、横力向弯曲 DNC100mm 住 m) 2%o,50 DN>100m 丽 m) 3%o,70 立管垂直（每m 2%o,15 成排管道间距 3 mm 交叉管的外壁或绝热层间距 10mm 管道设备保温厚度 +0.18,-0.05 表面平整度卷材 5 mm 涂沫 10mm 换热站安装项目允许偏差（mm 检查方法国标项标静置设备允许偏差坐标 15mm 标高 ±5mm 垂直度（lm） 2 mm 离心式水泵允许偏差泵体水平度（lm） 0.1mm 眸雄舆同轴向倾斜（lm） 0.8mm J47T Lw-r ^3- 口 1 k 1 0.1mm 径向位移管道允许偏差坐标架空 15mm 地沟 10mm 标同架空 ±15mm 地沟 ±10mm 水平管道纵、横力向甯曲 DNC100mm 住 m) 2%o,50 DN>100mm5m) 3%o,70 立管垂直（每项 2%o,15 成排管道间距 3 mm 交叉管的外壁或绝热层间距 10mm 管道设备-保温允许 Bit 厚度 +0.18,-0・058mm 表面平卷材 5 mm 整度涂抹 10mm 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装项目允许偏差（mm 检验方法国标项标不直度（mm/。基础型钢安装允许偏差水平度（mm生长）不平行度（mm全长） 01 <5 <5 柜、盘等垂直度允许偏差 w1.5%。不间断电源安装项目（允许偏差mm 检验方法国标项标机架组装紧固且水平度、垂直度偏差 <1.5%0 裸母线、封闭母线、插接式母线安装项目（允许偏差mm 检验方法国标项标封闭、插接式母线与外冗同心；允许偏差（mm <+5 风管系统安装项目允许偏差（ mm 检查方法国标项标风口安位置和标高小应J〈于10m 装允许水平度不应大于3/1000 Bit 垂直度不应大于2/1000 通风机安装项目允许偏差（mm 检查方法国标项标中心线的平囿位移 10 标高士 10 皮带轮轮览中心平囿偏移 1 传动轴水平度纵向 0.2/1000 横向 0.3/1000 联轴器两轴芯径向位移 0.05 两轴线倾斜 0.2/1000 通风与空调设备安装项目允许偏差（mm 检查方法国标项标除尘设备安装允许偏差平面位移 010 标高士 10 垂直度每料 <2 总偏差工10 空调制冷系统安装项目允许偏差(mm 检查方法国标项标制冷及附属设备安装平面位移(mm) 10 标高(mm) ±10 空调水系统安装项目允许偏差(mm 检查方法国标项标钢制管道安装允许偏差(mm) 坐标架空及地沟室外 25 室内 15 埋地 60 标高架空及地沟室外 ±20 室内士 15 埋地 ±25 水平管平直度 DNC100mm 2L%,<A40 DN>100mm 3L%,<A40 立管垂直度 5L%最大25 成排管段间距 15 成排管段或成排阀门在同一平面上 3
