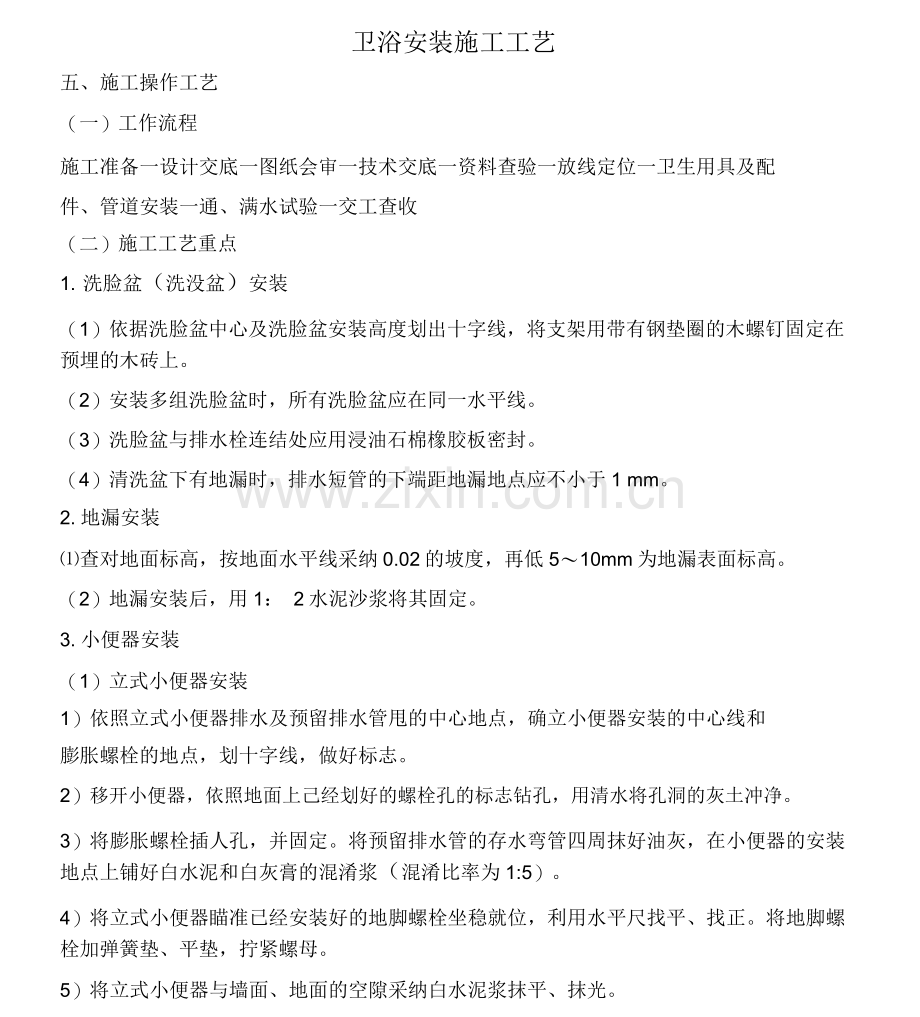

卫浴安装施工工艺
五、施工操作工艺
（一）工作流程
施工准备一设计交底一图纸会审一技术交底一资料查验一放线定位一卫生用具及配
件、管道安装一通、满水试验一交工查收
（二）施工工艺重点
1. 洗脸盆（洗没盆）安装
（1）依据洗脸盆中心及洗脸盆安装高度划出十字线，将支架用带有钢垫圈的木螺钉固定在预埋的木砖上。
（2）安装多组洗脸盆时，所有洗脸盆应在同一水平线。
（3）洗脸盆与排水栓连结处应用浸油石棉橡胶板密封。
（4）清洗盆下有地漏时，排水短管的下端距地漏地点应不小于1 mm。
2. 地漏安装
⑴查对地面标高，按地面水平线采纳0.02的坡度，再低5〜10mm为地漏表面标高。
（2）地漏安装后，用1： 2水泥沙浆将其固定。
3. 小便器安装
（1）立式小便器安装
1）依照立式小便器排水及预留排水管甩的中心地点，确立小便器安装的中心线和
膨胀螺栓的地点，划十字线，做好标志。
2）移开小便器，依照地面上己经划好的螺栓孔的标志钻孔，用清水将孔洞的灰土冲净。
3）将膨胀螺栓插人孔，并固定。将预留排水管的存水弯管四周抹好油灰，在小便器的安装地点上铺好白水泥和白灰膏的混淆浆（混淆比率为1:5）。
4）将立式小便器瞄准已经安装好的地脚螺栓坐稳就位，利用水平尺找平、找正。将地脚螺栓加弹簧垫、平垫，拧紧螺母。
5）将立式小便器与墙面、地面的空隙采纳白水泥浆抹平、抹光。

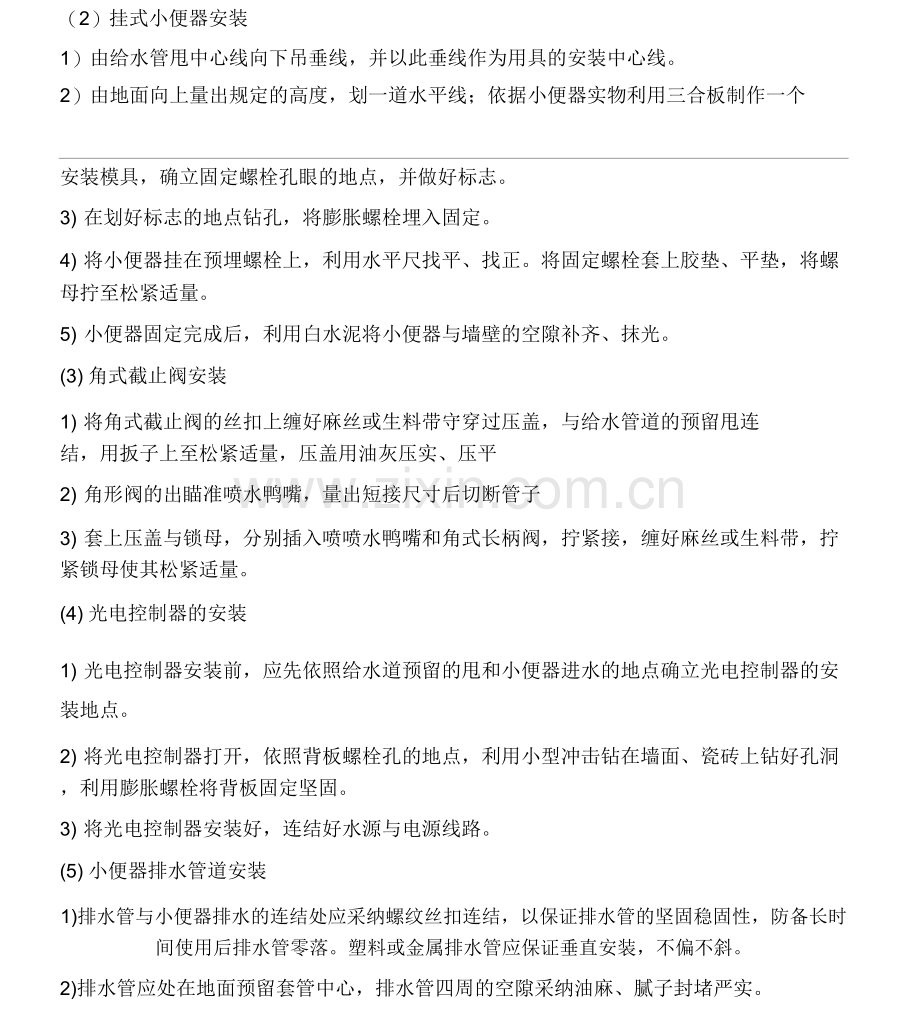

（2）挂式小便器安装
1）由给水管甩中心线向下吊垂线，并以此垂线作为用具的安装中心线。
2）由地面向上量出规定的高度，划一道水平线；依据小便器实物利用三合板制作一个

安装模具，确立固定螺栓孔眼的地点，并做好标志。
3) 在划好标志的地点钻孔，将膨胀螺栓埋入固定。
4) 将小便器挂在预埋螺栓上，利用水平尺找平、找正。将固定螺栓套上胶垫、平垫，将螺母拧至松紧适量。
5) 小便器固定完成后，利用白水泥将小便器与墙壁的空隙补齐、抹光。
(3) 角式截止阀安装
1) 将角式截止阀的丝扣上缠好麻丝或生料带守穿过压盖，与给水管道的预留甩连
结，用扳子上至松紧适量，压盖用油灰压实、压平
2) 角形阀的出瞄准喷水鸭嘴，量出短接尺寸后切断管子
3) 套上压盖与锁母，分别插入喷喷水鸭嘴和角式长柄阀，拧紧接，缠好麻丝或生料带，拧紧锁母使其松紧适量。
(4) 光电控制器的安装
1) 光电控制器安装前，应先依照给水道预留的甩和小便器进水的地点确立光电控制器的安装地点。
2) 将光电控制器打开，依照背板螺栓孔的地点，利用小型冲击钻在墙面、瓷砖上钻好孔洞，利用膨胀螺栓将背板固定坚固。
3) 将光电控制器安装好，连结好水源与电源线路。
(5) 小便器排水管道安装
1)排水管与小便器排水的连结处应采纳螺纹丝扣连结，以保证排水管的坚固稳固性，防备长时间使用后排水管零落。塑料或金属排水管应保证垂直安装，不偏不斜。
2)排水管应处在地面预留套管中心，排水管四周的空隙采纳油麻、腻子封堵严实。
4. 蹲便器安装
(1) 打扫安装蹲便器的地面，在安装地点划出蹲便器的纵向中心线和排出的中心线。
同规格、同型号的蹲便器安装时，能够利用三合板或竹胶板制作一致的安装模具。
(2) 蹲便器的存水弯在楼板下安装时，应在卫间地面防水施工前安装到位。将存水弯的进中心瞄准校核好的蹲便器排水中心，并将带有承的短管接至地面以上
120mm。
(3) 将连结胶塞放人蹲便器的进水孔卡紧。在蹲便器进水孔接触的外边涂上层玻璃胶或油灰，再将进水管插入胶塞进水孔，使其与胶塞密封优秀，以防漏水。

(4) 在蹲便器的出水的边沿涂上一层玻璃胶或油灰，放入下水管道的进旋合，用焦渣或其余填补物将便器架设水平。
(5) 用水平尺对蹲便器进行横向、纵向的找平易找正。蹲便器的进水应瞄准早先划好的中心线，而后将排出处挤出排水管承的腻子抹光刮平。
(6) 翻开进水系统，检查各联合处有无漏水状况，若出现漏水，则要检查各联合处的状况，直至接合严实。
(7) 检查各联合处无漏水状况后，用填补物将便器四周填实，同时在陶瓷与水泥沙浆的接触面填上1cm以上的沥青或油毡等弹性资料。
(8) 用水泥沙浆将蹲便器固定在水平面，安稳、坚固后，在水泥面上铺贴洗手间地砖。
5. 连体式坐便器安装
(1) 第一对坐便嚣的安装地点进行清理，消除预留排水的暂时封堵。
(2) 将坐便器抬起使其排出管瞄准预留排水的中心、放平、找正。而后，在坐便器底座上螺栓孔的地点，用粉笔在楼板上划好标志(划十字线)。
(3) 移开坐便器，依照画好的螺栓孔的标志钻孔，将膨胀螺栓插入孔，并将其固定。
(4) 在坐便器排水及楼板上甩出的排水管管抹好油灰。将坐便器瞄准预埋好的膨胀螺栓安置到楼板上，利用水平尺，对坐便器找平、找正。而后在螺栓上套好胶皮垫、平光垫(眼圈)，将螺母拧至松紧适量。有时还在坐便器与楼板接触处用玻璃胶密封。
(5) 连结进水管并试水。先检查自来水管，放水3〜5min冲刷管道，以保证自来水管的洁净；再安装角阀和连结软管，而后将软管与安装水箱配件进水阀连结并接通水
源，检查进水阀进水及密封能否正常，排水阀安装地点能否灵巧，有无卡阻及渗漏，有无漏装进水阀过滤装置。
(6) 给水管安装角阀高度一般距地面至角阀中心为250mm，连体坐便器应依据坐便
器进水离地高度而定，但不小于1mm，给水管角阀中心一般在污水管中心左边150mm或依据坐便器实质尺寸定位。
(7) 连体坐便器其水箱后背部离墙应不大于20 mm
。
(8) 冲水箱溢水管高度应低于扳手孔30〜40mm，以防进水阀门破坏时水从扳手孔溢出。
6. 淋浴器安装

(1) 安装淋浴器时，第一应丈量尺寸，找安装淋浴器最好的地点。左右方向应当在浴室左右墙壁的中间，上下垂直的方向应水龙的地点为准。
(2) 依照详细高度，在墙壁上画出淋浴器需要安装的地点、高度等。先确立下面的固定地点，再定位上面一个固定点的地点，并用铅笔进行认准。
(3) 依照方才做好的地点记号，在墙面上打孔洞。
(4) 依听说明书上的指示，把配件里圆形底盖用螺丝拧紧在墙上。
(5) 将淋浴器杆安装到墙壁上时，要从上面开始安装。先把上面的固定点稳住以后，再固定下面的地点，以防备淋浴器杆倒伏的状况发生。
(6) 在确立上面固定点的络角螺丝所有拧入以后，再进行仔细的调整。左右调换，确保左右旋转的方向，同时使淋浴器对正中心，而后再拧紧螺丝。
(7) 将淋浴器的软管套上拧紧，安装手持淋浴器。此时应注意软管不可以打结或歪曲。
7. 浴盆安装
(1) 浴盆稳装：先将浴盆表面擦抹洁净，同时检查瓷面能否完满。带腿浴盆安装前，
应先将浴盆腿部的螺丝卸掉，将拔销母插入浴盆底卧槽，将腿扣在浴盆上带好螺母，拧紧、找平。浴盆如需砌筑砖支承，应配合土建施工先把砖支承按标高砌好。浴盆
与砖支承底空隙处应采纳1： 3的水泥沙浆填补抹平。
(2) 浴盆排水安装：将浴盆排水三通套在排水横管上，缠好油盘根绳，插入三通，拧紧销母。三通的下要装好铜管，插入排水管预留。将排水圆盘下加胶垫和油灰，插入浴盆排水孔眼，外面再套胶垫、眼圈。在丝扣处涂在抹铅油，缠麻丝或许生料常，用自制扳手卡住排水十字筋，上入弯头。将溢水立管下端套上锁母，
缠上油盘根绳，插入三通上，瞄准浴盆的溢水孔，带好锁母。溢水管弯头处加1mm的胶垫、油灰，将浴盆堵螺栓穿过溢水孔花盘，上入弯头“一”字丝扣上。保证无
松动即可。
(3) 混淆水嘴安装：将冷、执水管找平、找正。将混淆水嘴转向对丝涂抹铅油，缠麻丝或许生料带；带好护盘，用用自制版手插入转向对，分别拧入冷、热水预留管。校好尺寸，找平、找正，使护盘紧贴墙面，而后将混淆水嘴对正转向对丝，加垫后拧紧锁母并找平、找正，最后用扳手拧至松紧适量。
(4) 冷、热水嘴安装：将冷、热水预留管用短管找平、找正。如暗装管道进墙较深，应先量出短管尺寸，套好短管，使冷、热水嘴安装完成后距墙一致。最后将水嘴拧
紧找正，消除外露麻丝
8. 卫生用具给水配件安装
(1) 延时自闭冲刷阀的安装
冲刷阀的中心高度为110 mm,依据冲刷阀至胶皮碗的距离，为好90 °弯的冲刷管，
使两头适合；将冲刷阀锁母由胶圈卸掉，分别套在冲刷管直管段上，将弯管的下端
插入胶皮碗40〜50mm，用喉箍卡牢。再将上端插入冲刷阀推上胶圈，调直找正，将锁母拧至松紧适量。
(2) 浴盆给水配件的安装
浴盆的混淆水嘴安装：将冷、执水管找平、找正。将混淆水嘴转向对丝涂抹铅油，缠麻丝或许生料带；带好护盘，用用自制版手插入转向对，分别拧入冷、热水预留管。校好尺寸，找平、找正，使护盘紧贴墙面，而后将混淆水嘴对正转向对丝，加垫后拧紧锁母并找平、找正，最后用扳手拧至松紧适量。
六、质量标准
1主控项目
(1) 排水栓和地漏的安装应公正、坚固。低于排水表面，周边无渗漏，地漏水封高度不得小于50 mm。
查验方法：试水察看实验。
(2) 卫生用具交工前，应进行满水和通试验。
查验方法：满水后各连结件不渗不漏；通水试验给、排水通畅。
(3) 卫生用具给水配件应完整无缺，接严实，启闭部分灵巧。
查验方法：察看及手扳检查。
(4) 与排水横管连结的各卫生用具的受水和立管均应采纳妥当靠谱的固定举措；管道与楼板的接合部位应采纳坚固靠谱的防渗、防漏举措。
查验方法：察看和于扳检查。
(5) 连结卫生用具的排水管道接应密切不漏，其固定支架、管卡等支撑地点应正确、坚固，与管道的接触应平坦。
查验方法：察看及通水检查。
2.一般项目
(l) 有饰面的浴盆，应留有通向浴盆排水的检修门。

查验方法：察看检查。
(2) 小便槽冲刷管，应采纳镀锌钢管或硬质塑料管。冲刷孔应斜向下方安装，冲刷水流同墙面成45。角。镀锌钢管钻孔后应进行二次镀锌。
查验方法：察看检查。
(3) 卫生用具的支、托架一定防腐优秀，安装平坦、坚固，与用具接触密切安稳。
查验方法：察看和手扳检查。
(4) 浴盆软管淋浴器挂钩的高度，若无设计要求，应距离地面1.8m。
(5) 卫生用具安装的同意误差切合表13-14的规定。
卫生用具安装的同意误差和查验方法表13-14
序号
项 目
同意误差(mm)
查验方法
1
坐标
独自用具
10
用拉线、吊线和尺量检查
成热用具
5
2
标高
独自用具
±15
成热用具
±10
3
用具水平度
2
用水平尺和尺量检查
4
用具垂直度
3
用吊线和尺量检查
(6)卫生沽具安装高度无设计要求时，应切合表13-15的规定。

卫生洁具安装高度表13-15
项次
卫生用具名称
卫生用具安装高度(m)
备注
居住和公用建筑
少儿园
1
污水盆
架空式
8
8

(池)
落地式
5
5

2
清洗盆(池)
8
8

3
洗脸盆洗手盆(有塞、无塞)
8
5
自地面至用具
4
盥洗槽
8
5
上面沿
5
浴盆
主520

6
蹲式大
高水箱
18
18
自台阶面至高水箱底
便器
低水箱
9
9
自台阶面至低水箱底

10
11
12
高水箱 1818
坐式大
便器
小便器
外露
排水
管式
虹吸
发射
式
挂式
小便槽
大便槽冲刷水箱
妇女卫生盆
化验盆
自地面至高水
箱底
370
自地面至低水箱底
470
6
450
20
150
420
36
80

自地面至下面缘
自地面至至台阶面
自台阶面全水箱底
自地面全用具上面沿
自地面全用具上面沿
(7)卫生
用具给水配件安装标高的同意误差应切合表13
-16的规定。
1生用具给水配件安装标高的同意误差和查验方法表
13-16
项次
项 目同意误差(mm)查验方法
1大便器高、低水箱角阀及截止阀±10
2
3
4
(8)卫生
项次

水嘴
—淋浴器喷头下沿-
浴盆软管淋浴器挂钩—
±10
尺量检查
±15
±20
用具排水管道安装的同意误差和查验方法应切合表13-17的规定。
1横管曲折度
卫生用具的
排水管及
横支管的纵
横可坐标
检查项
同意误差.
查验方法
(m)
每1m长2
横管长度W10 m，全长<8
横管长度>10 m,全长10
独自用具
10
用水平尺量
检查
用尺量检查
成排用具5

卫生用具的独自用具
±10
用水平尺和
接标高
成排用具
±5
尺量检查

(9)连结卫生用具的排水管管径和最小坡度无设计要求时应切合表13-18的规定。
项次
1生用具名称
管道的最小坡度
排水管管径(sm)
(%。)
配件要采纳报纸或许塑料袋保护，待完工查收前一致拆掉。

(2) 在釉面砖、水磨石墙面开孔洞时，宜用手电钻或先用小錾子轻剔掉釉面，待剔至砖底灰层处，方可使劲，但不得使劲过猛，免得将面层剔碎，或振成空鼓现象。
(3) 洁具稳装后，以防备配件丢掉或破坏，如拉链、堵链等资料和配件应在痉完工前

一致安装。
(4) 卫生用具安装完成后，应采纳软资料进行覆盖，防备杂物进入造成拥塞，同时能够防备用具表面遇到破坏。
(5) 通水试验前应检查地漏能否通畅，分户阀门能否关好，而后按层段分房间逐个进行通水试验，免得漏水致使装饰工程受损。
(6) 冬天室不通暖时，一定将各样洁具的存水放净。存水弯中应无积水，免得洁具和存水弯冻裂。
(7) 所有卫生用具在未正式办理完工查罢手续前不同意使用。
八、安全举措
(1) 手持式电动工具的负荷线一定采纳耐磨型橡皮护套铜芯软电缆，而且中间不得有接头。
(2) 手持式电动工具的外壳、手柄、负荷线、插头、开关等一定完整无缺，使用前一定做空载试运转。
九、施工应注意的质量问题
(1) 蹲便器不平，左右倾斜。原由：稳装时，正面和双侧垫砖不牢，焦渣填补后，没有检查，抹灰后不好维修，造成便器不对中。
(2) 部件镀铬表层被破坏。原由：安装时使用管钳。应采纳平面扳手或自制扳手。
(3) 洁具溢水失灵。原由：下水无溢水眼。
(4) 通水以前，将用具污物清理洁净，不得借通水之便将污物冲进下水管，免得管道拥塞。
(5) 立式小便器距墙空隙太大。原由：甩的尺寸不正确。
(6) 坐便器四周走开地面。原由：下水管预留过高，稳装前没有维修。
(7) 安装淋浴器时，圆形底盖应用螺丝固定在墙上，拧得不紧，可能造成淋浴器在此后使用中的零落。
