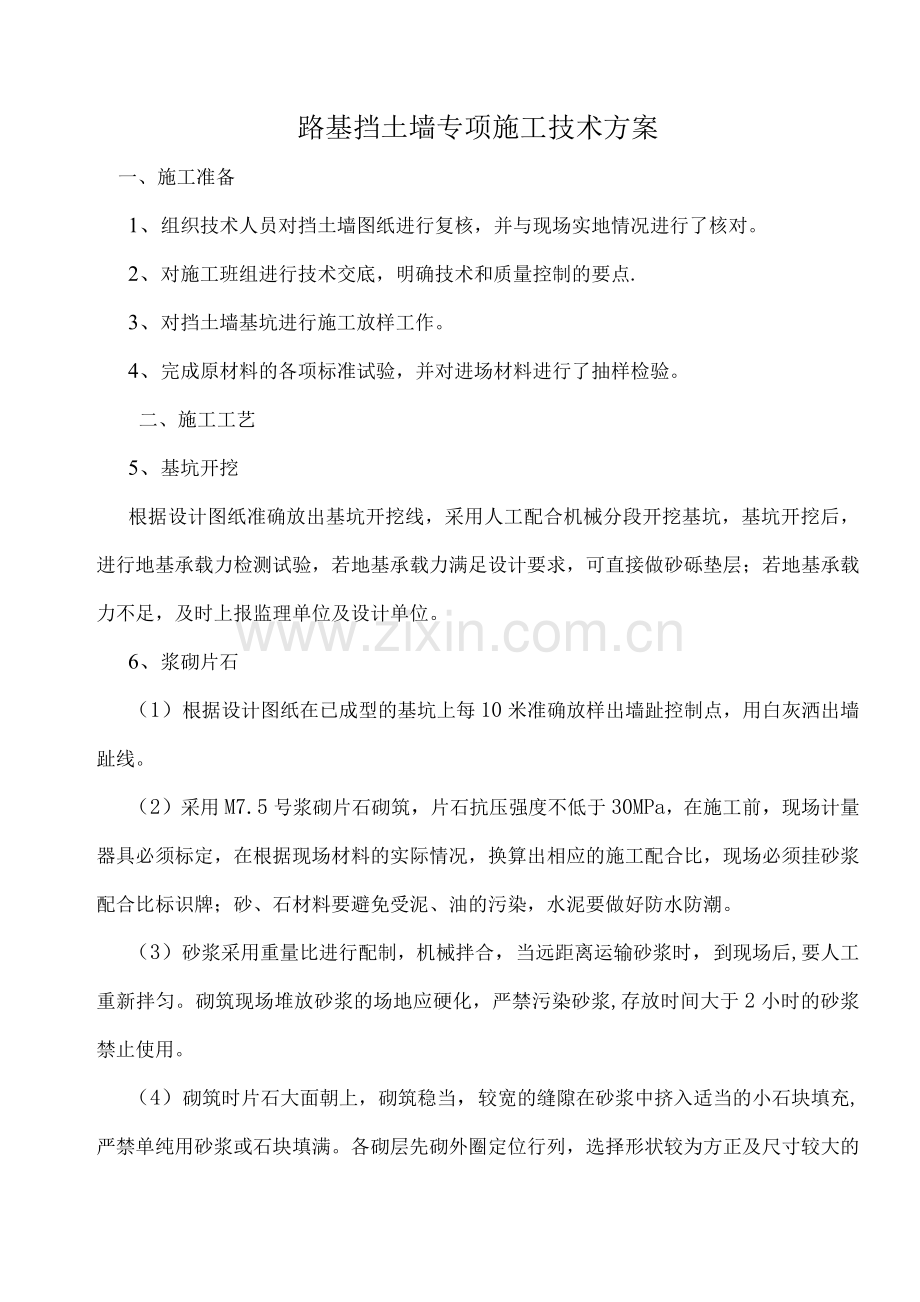

路基挡土墙专项施工技术方案
一、施工准备
1、组织技术人员对挡土墙图纸进行复核，并与现场实地情况进行了核对。
2、对施工班组进行技术交底，明确技术和质量控制的要点.
3、对挡土墙基坑进行施工放样工作。
4、完成原材料的各项标准试验，并对进场材料进行了抽样检验。
二、施工工艺
5、基坑开挖
根据设计图纸准确放出基坑开挖线，采用人工配合机械分段开挖基坑，基坑开挖后，进行地基承载力检测试验，若地基承载力满足设计要求，可直接做砂砾垫层；若地基承载力不足，及时上报监理单位及设计单位。
6、浆砌片石
（1）根据设计图纸在已成型的基坑上每10米准确放样出墙趾控制点，用白灰洒出墙趾线。
（2）采用M7.5号浆砌片石砌筑，片石抗压强度不低于30MPa，在施工前，现场计量器具必须标定，在根据现场材料的实际情况，换算出相应的施工配合比，现场必须挂砂浆配合比标识牌；砂、石材料要避免受泥、油的污染，水泥要做好防水防潮。
（3）砂浆采用重量比进行配制，机械拌合，当远距离运输砂浆时，到现场后,要人工重新拌匀。砌筑现场堆放砂浆的场地应硬化，严禁污染砂浆,存放时间大于2小时的砂浆禁止使用。
（4）砌筑时片石大面朝上，砌筑稳当，较宽的缝隙在砂浆中挤入适当的小石块填充,严禁单纯用砂浆或石块填满。各砌层先砌外圈定位行列，选择形状较为方正及尺寸较大的片石，然后砌筑里层，外圈砌块与里层砌块交错连成一体.砌体里层砌筑整齐，分层应与砌体外露面一致，先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。砌缝宽度不大于40mm。砌筑时，每一块片石均应先铺砂浆，在安放石块，经左右揉动几下，再用锤轻击，将下面的砂浆挤压密实。
（5）砌体以2-3层砌块组成一个工作层，每一工作层的水平缝大致找平。各工作层竖缝相互错开，不得贯通。砌筑上层时，应避免震动下层砌块，砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
（6）用作镶面的片石选择表面平整、尺寸较大者，并稍加修整，砌筑时棱角尽可能咬合。墙身应错缝砌筑，不得做成水平和垂直的通缝，待砂浆强度达到70%以上时，方可回填墙背填料。
（7）墙身砌筑现场必须竖有坡度线，横有水平线。坡度线稳固准确，水平线层层见平，保证几何尺寸准确。
（8）砌体封顶层可用2cm的M7.5砂浆抹平或挑选好的两面片石压顶，既要保证正面平整又要保证顶层线形顺畅，大面平整。压顶适当嵌入墙背，防止渗水。
（9）砌体较长是可分段砌筑，但两相邻工作段的砌筑差一般不超过1.2m，分段位置最好设置在沉降缝处，各段水平砌缝一致。
（10）每10—15m设一道沉降缝，缝宽2cm，缝间用沥青麻筋填塞。
（11）砌体采用M7.5砂浆勾平缝或突缝，宽度不大于2cm。砌体在勾缝前认真清理或凿刻石料缝隙，并清理干净洒水湿润，经监理工程师同意后方可勾缝。
（12）砌体在浆砌和勾缝中要及时养护，洒水养生时间为7—14d。
7、排水设置
(1) 挡土墙施工时做好墙身排水系统，保持基坑干燥.
(2) 泄水孔间距为2-3m，上下左右交叉布置，泄水孔横坡采用3%—4%,出水必须低于进水。
(3) 泄水管应伸出挡墙背面10—20cm，并在端部30cm范围内设直径为1cm的渗水孔。
8、路肩挡土墙C30混凝土施工
(1) 模板的支设与加固
A模板采用组合式钢模板，具有足够的强度、刚度和稳定性，能可靠的承受施工荷载，
B模板模面必须平整，接缝严密不漏浆，模板之间用双面胶带嵌缝连接。
C模板安装时，内侧磨光后哦涂匀脱模剂；外部用钢管做肋，用拉杆进行固定，内侧打地锚加斜撑固定.
D模板安装完毕后，要对其平面位置、顶面标高、节点连接及纵横向稳定进行自检，合格后报监理工程师检查，合格后进行下一道工序。
(2) 混凝土的浇筑
A混凝土采用插入式振捣器振捣，按一定的顺序和方向分层浇筑，每一层混凝土要在前一层混凝土初凝前浇筑和捣实，浇筑后一层混凝土时，振捣器要插入前一层5cm以上，分层浇筑的厚度不超过30cm.
B浇筑混凝土期间.要设专人检查模板、钢筋的稳固情况，当发现松动、变形、移位时，要及时调整处理。
C混凝土浇筑完成后，要及时对混凝土裸露面进行修正、抹平和拉毛。
D混凝土浇筑完毕后，尽快覆盖和洒水养生，覆盖养护时间不小于7d。
9、台背回填
（1）为保证墙体在施工过程中的自身稳定，施工中墙背应及时回填夯实,
填土面与墙体砌筑面高差不得超过1m.
（2）台北采用砂砾土等透水性材料进行回填，回填前对原地基进行夯实。
（3）台背回填透水性材料自下而上按1:0O 5的坡度逐层增大，其余部分按照路基填料回填.
（4）台背回填时每层的松铺厚度不超过20cm，压实采用小型压路机进行，靠近墙体的部位用小型打夯机夯实。
（5）施工过程中，应注意勿使墙身受到较大的冲击影响。
（6）台背回填过程中，注意墙背排水管的处理。
三、质量保证措施
a）成立质量管理机构，确保质量。
b）实行逐级技术交底制度，由工程技术部组织专门的技术交底。
c）严格按照设计图纸及监理程序进行每一道工序的施工.
d）试验室按照技术规范的规定，做好各项标准试验，用实验数据指导施工生产，确保工程质量。
e）现场技术人员要对质量严格把关，做好每一道工序的自检记录，跟踪监控整个施工过程。
四、安全目标和安全保证体系及措施
1、安全目标
坚持“安全第一，预防为主"的方针，贯彻执行《中华人民共和国安全生产法》、
《建设工程安全管理条例》等建立健全安全生产责任制度、安全教育培训制度、作业人员安全保障措施及安全技术制度，成立相应的专职安机构，配备相应的人员和设备。
2、安全保证体系及措施
（1）安全管理组织机构
项目经理部成立以项目经理为组长，项目副经理、总工程师为副组长的安全领导小组。操作层为安检工程师、施工队安全员。
安全领导小组负责安全生产的组织、协调和领导工作。项目部和施工队成立相应安全生产领导小组。坚持“管生产必须管安全”的原则，建立健全岗位责任制，从组织上，制度上保证安全生产，做到程序化管理、规范化施工，消灭一切责任事故，确保人民生命财产不受损害，创建安全生产标准工地。全面实现安全目标。
（2）安全保证措施
a坚持“安全第一，预防为主”的方针，建立健全各项安全生产的管理机构和安全生产管理制度，制定切合实际的安全管理方案和行之有效的安全技术措施，完善安全生产内业资料管理，开展安全标准工地建设和安全生产检查活动
b建立健全各级各部门的安全生产责任制，责任落实到人。
c建立健全各项规章制度。如岗位责任制度；持证上岗制度；安全检查制度;逐级鉴定设备管理合同制度等。
dH人在上岗前，进行安全教育，针对本工程的特点，定期进行安全生产教育，培养安全生产必备的基本知识和技能。有计划的对重点岗位的生产知识、安全操作规程、安全生产制度、施工纪律进行培训和考核.定人、定机、定岗制度.保证机械作业人员的相对稳定，使各个环节责任明确，责任到人。
e在工程施工中，对安全有影响的重要环节，在施工前要制定出具体可行的安全防护措施和实施细则，并报请监理工程师代表批准后，方可进行施工.开工前由工点安全负责人进行书面安全交底，施工中严格执行安全规则，关键工序技术人员、安全员应跟班作业，现场监督。
f防护砌筑施工自上而下进行,必要时搭设牢固的符合安全规定的脚手架，护墙砌筑时，墙下严禁站人。砌筑工作严禁在上面砌筑、下面勾缝.严禁在砌好的坡面上行走，上下必须有爬梯.
g保证夜间施工安全的措施。运输车辆夜间作业时，配设良好的照明设备，并设灯光警告标志。做到照明光线充足，不留死角。装卸设专人指挥，空重车分道行驶，按先后次序在指定的地点装卸，禁止抢装抢卸。夜间的各种施工作业安排专人进行盯岗，合理安排施工程序和施工人员，控制好各个施工环节，确保夜间施工的正常进行。
五、环境保护措施
1、施工现场做到全面规划，合理布局，综合治理，有利环保.
2、施工现场生活区经常清扫，保持清洁卫生，并在竣工后及时拆除或清理。
3、尽量减少对周围居民生活的影响，避免造成环境污染.
4、施工时尽量不占或少占农田和正常的运输通道，非占不可时，要与当地主管部门共同协商，修筑便道，保证道路畅通。
5、尽量减少噪音、振动、粉尘、烟雾对周围环境的干扰。
6、生活区和固定的生产场地设置临时厕所、垃圾箱，经常打扫，保持清洁，并定期消毒。工程用料根据具体情况，堆放在施工场地内，每道工序施工时做到工完料清，并对场地进行及时清理，保证施工场地整洁。
