工程图纸怎样管理

(1)土方工程
a) 应有原场地实测地形图，并附有工程地质、水文气象资料及原地下隐蔽工程或障碍物的位置和标高;
b) 对原场地土必须要特别处理的地方和必须加保护或清除的隐蔽工程或障碍物图纸应有明确说明和要求;
c) 场地平整制定图纸应有明确的边界坐标、标高及表面排水坡度，与总图核对有无矛盾或疏漏;
d) 土方平衡调配是否合理;土方施工对沿线道路、桥梁、生产、安全、环境等会不会产生不利影响。
(2) 地基与基础工程
a) 在具体了解地质勘察资料的基础上结合上部荷载、结构形式、安全要求、施工条件、环境条件、经济条件等因素综合合计制定所采纳的地基处理办法是否安全可靠、经济合理、切实可行。
b) 制定图纸应明确地基处理过程中或处理后必须达到的质量要求、检测手段、检验标准或执行的规范、规程、标准，对特别的地基处理措施制定应提出必要的施工工艺;
c) 对工程地质复杂的地区或对沉降敏感的建、构筑物是否有必要增加相关的勘察试验;

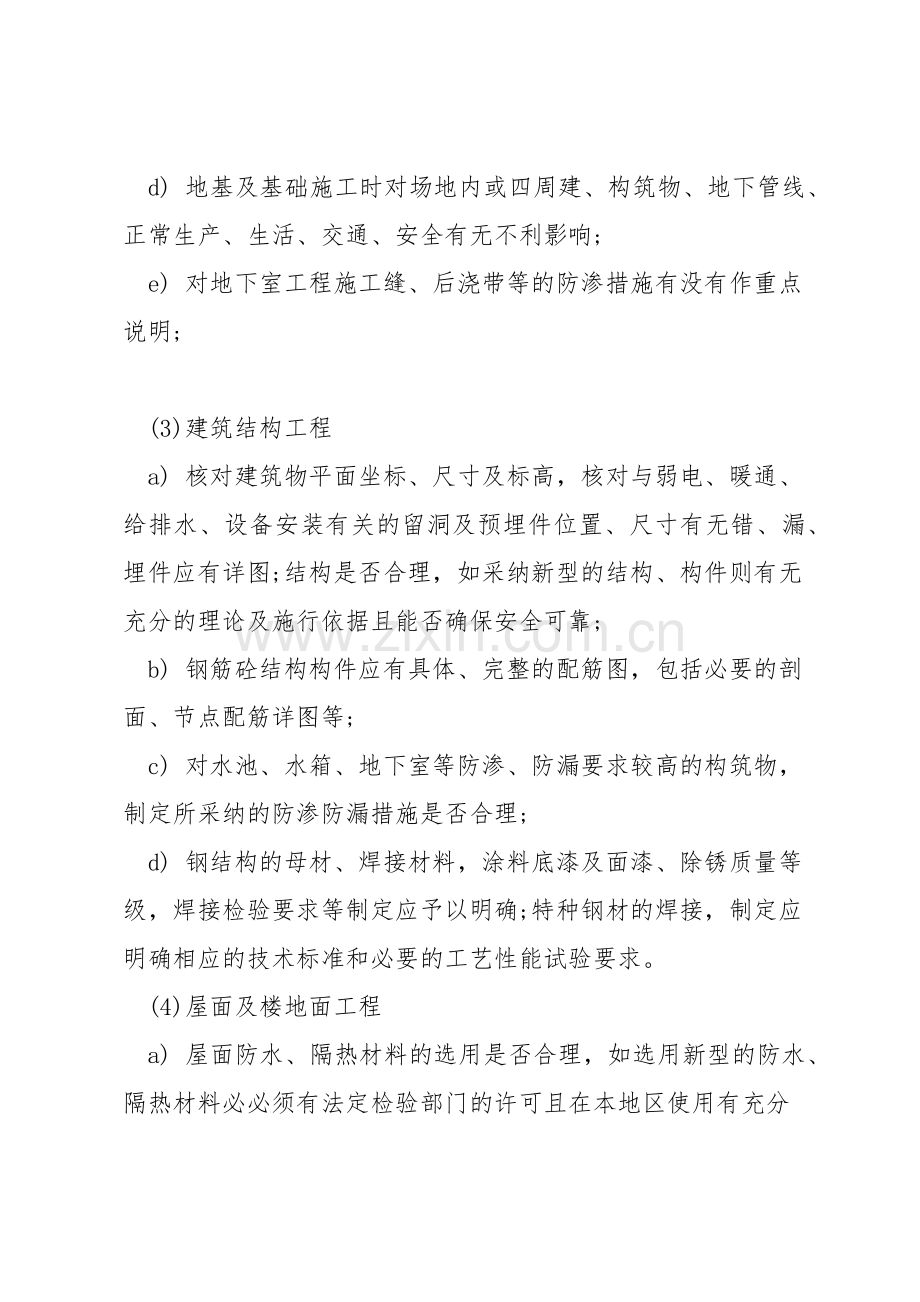

d) 地基及基础施工时对场地内或四周建、构筑物、地下管线、正常生产、生活、交通、安全有无不利影响;
e) 对地下室工程施工缝、后浇带等的防渗措施有没有作重点说明;

(3)建筑结构工程
a) 核对建筑物平面坐标、尺寸及标高，核对与弱电、暖通、给排水、设备安装有关的留洞及预埋件位置、尺寸有无错、漏、埋件应有详图;结构是否合理，如采纳新型的结构、构件则有无充分的理论及施行依据且能否确保安全可靠;
b) 钢筋砼结构构件应有具体、完整的配筋图，包括必要的剖面、节点配筋详图等;
c) 对水池、水箱、地下室等防渗、防漏要求较高的构筑物，制定所采纳的防渗防漏措施是否合理;
d) 钢结构的母材、焊接材料，涂料底漆及面漆、除锈质量等级，焊接检验要求等制定应予以明确;特种钢材的焊接，制定应明确相应的技术标准和必要的工艺性能试验要求。
(4)屋面及楼地面工程
a) 屋面防水、隔热材料的选用是否合理，如选用新型的防水、隔热材料必必须有法定检验部门的许可且在本地区使用有充分的依据;
b) 屋面防水、隔热层在檐口、檐沟、天沟、渗水口、预制板拼缝、变形缝、女儿墙等处节点处理的大样应予明确，且结合所选用的防水、隔热材料认真研究其是否合理、施工能否做到;
c) 所采纳的屋面防水做法及防水材料对由于地基不均匀沉降或温度应力而造成的屋面微小裂缝有无应变能力。
2土建专业图纸检察

1 土方工程
检察是否有原场地的实测地形图，还应该将标有工程地质以及水文气象等资料作为附录，同时要标注出场地下隐蔽工程、障碍物的位置、高度等数据;(2)原场地如果有必须要进行特别处理的地方图纸要进行说明，关于原场地中必须要保护的地方也要进行说明，原场地中必须要清除的障碍物等图纸要提出要求;(3)在场地平整制定图纸中，要包涵很多详实的数据，如边界坐标、表面排水坡度等，并保证这些数据要与总图没有出入;(4)审核土方平衡调配的合理性，检察土方施工会不会对沿线的桥梁、道路以及生态环境等方面产生不利影响。
2 地基和基础工程
检察人员要对地质勘查资料进行具体的了解，以此为基础对图纸制定应用的地基处理方法的可靠性进行综合考量，主要的影响因素有施工条件、经济条件和环境条件等;(2)检察图纸是不是能够将地基处理的技术标准和检验标准等相关规程和要求明确的表现出来，是否对必须要用特别手段处理的地基提出相应的施工工艺;(3)检察是否有必要对地质比较复杂的工程建筑物进行相关勘测和检察;(4)图纸是否关于工程地下室的施工缝以及后浇带等渗防措施进行重点的说明;(5)地基在建设施工时，关于周边的建筑物和地下管线等是否会产生不利的影响。

3 屋面、楼地面工程
检察屋面制定的防水和隔热等材料是否合理，一旦选用的是新型的材料，就要有法定检验部的相关许可以及有充分的可在本地利用的依据才干够实施;(2)屋面的防水和隔热层的相关节点处理，图纸要予以充分的大样进行说明，并要结合防水隔热的施工材料来进行研究，明确这些材料是否合理、是否能够达到施工要求。
4 给排水以及暖通专业
检察图纸和制定文件是不是全面和完备，图纸是否存在内容上的遗漏和错误;(2)检察图纸中管道设备以及附件是否选用合理，其布置位置是否安全可靠，是否能够为施工带去便利条件;(3)图纸中所包括的平面尺寸、方向、管径以及坡度等是否都标注明确，平面图、立面图以及剖面图的内容是否存在出入;(4)图纸中埋地管道的制定形式和埋置深度等，与建筑物基础和其他管线的交叉净距、水平净距是不是具有合理性和规范性;(5)图纸制定是否为管道等的安装和修理等工作留出足够的空间，结构图中预留出来的孔洞位置是不是和工艺图的位置坚持一致。
3施工过程中的工程变更管理

制定说明内容不完整。制定深度规定对暖通空调制定说明应包括的内容作了明确规定。制定说明应有室内外制定参数;热源、冷源状况;热媒、冷媒参数;供暖热负荷及耗热量指标,系统总阻力;散热器型号;空调冷、热负荷;系统形式和控制方法;消声、隔振、防火、防腐、保温;风管、管道材料选择、安装要求;系统试压要求等。然而,有些工程的制定说明内容很不完整。
平面图深度不够,有些应该绘制的内容遗漏。制定深度规定对暖通空调平面图要表示的内容作了详尽的规定。然而,相当多的工程制定未完全按规定绘制,存在的主要问题是:供暖平面图,有些未标注水平干管管径及定位尺寸;有的立管未编号;有的虽标注了立管号,但却将立管漏画;有的二层至顶层合画一张平面图,散热器数量亦分层进行了标注,但却未注明相应层次;有的仅画有首层供暖平面,而未画二层至顶层供暖平面。通风空调平面图,有些未注明各种设备编号及定位尺寸;有的未说明冷冻水管道管径及定位尺寸。还有的公共建筑制定,将厨房部分的供暖、通风、空调等内容留给厨房设备生产厂家去做,这是很不合适的。
系统图深度不够。制定深度规定对暖通空调系统图绘制有明确要求。但有些工程制定未按规定执行。存在的主要问题是:供暖系统图,有的立管无编号,而以建筑轴线号代替;有的管道号注了坡度、坡向,但未注明管道起始端或终末端标高;有的管道变化处(转向处)标高漏注;有的甚至未画供暖系统图或立管图。空调通风制定,有些工程未画空调冷冻水系统图和风系统图(如果平面图完全交代清楚,可以不画系统图,但关于一些较为复杂的通风空调制定,单靠平面图是难以表达清楚的)。
锅炉房制定过于简化。制定深度规定对锅炉房施工图制定作了详尽的规定。然而,有的锅炉房制定,仅画了一个平面图,无任何剖面图和系统图,许多应该交代的内容未交代,距制定深度要求相差甚远。
