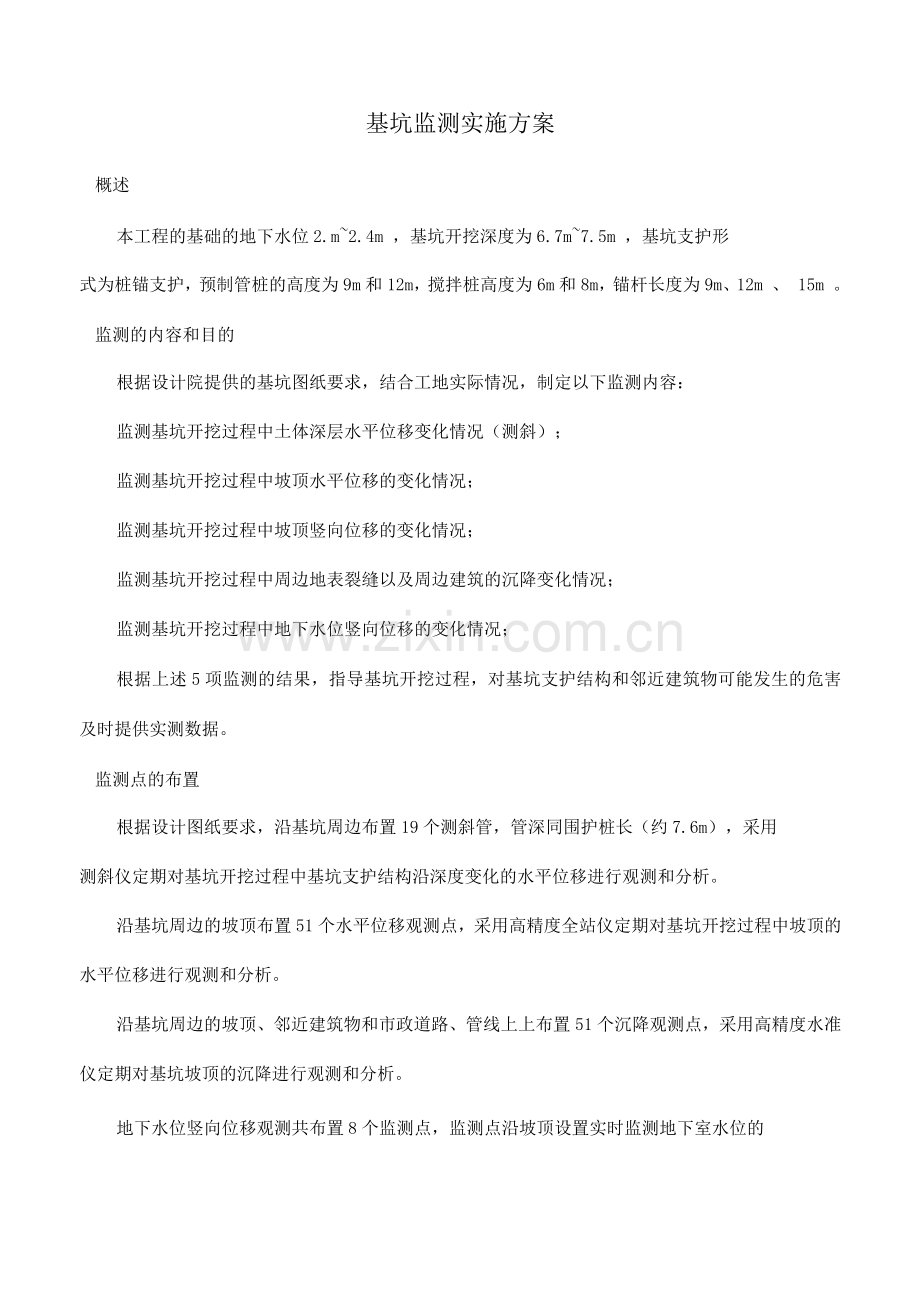

基坑监测实施方案
概述
本工程的基础的地下水位2.m~2.4m ，基坑开挖深度为6.7m~7.5m ，基坑支护形
式为桩锚支护，预制管桩的高度为9m和12m，搅拌桩高度为6m和8m，锚杆长度为9m、12m 、 15m 。
监测的内容和目的
根据设计院提供的基坑图纸要求，结合工地实际情况，制定以下监测内容：
监测基坑开挖过程中土体深层水平位移变化情况（测斜）；
监测基坑开挖过程中坡顶水平位移的变化情况；
监测基坑开挖过程中坡顶竖向位移的变化情况；
监测基坑开挖过程中周边地表裂缝以及周边建筑的沉降变化情况；
监测基坑开挖过程中地下水位竖向位移的变化情况；
根据上述5项监测的结果，指导基坑开挖过程，对基坑支护结构和邻近建筑物可能发生的危害及时提供实测数据。
监测点的布置
根据设计图纸要求，沿基坑周边布置19个测斜管，管深同围护桩长（约7.6m），采用
测斜仪定期对基坑开挖过程中基坑支护结构沿深度变化的水平位移进行观测和分析。
沿基坑周边的坡顶布置51个水平位移观测点，采用高精度全站仪定期对基坑开挖过程中坡顶的水平位移进行观测和分析。
沿基坑周边的坡顶、邻近建筑物和市政道路、管线上上布置51个沉降观测点，采用高精度水准仪定期对基坑坡顶的沉降进行观测和分析。
地下水位竖向位移观测共布置8个监测点，监测点沿坡顶设置实时监测地下室水位的
变化。

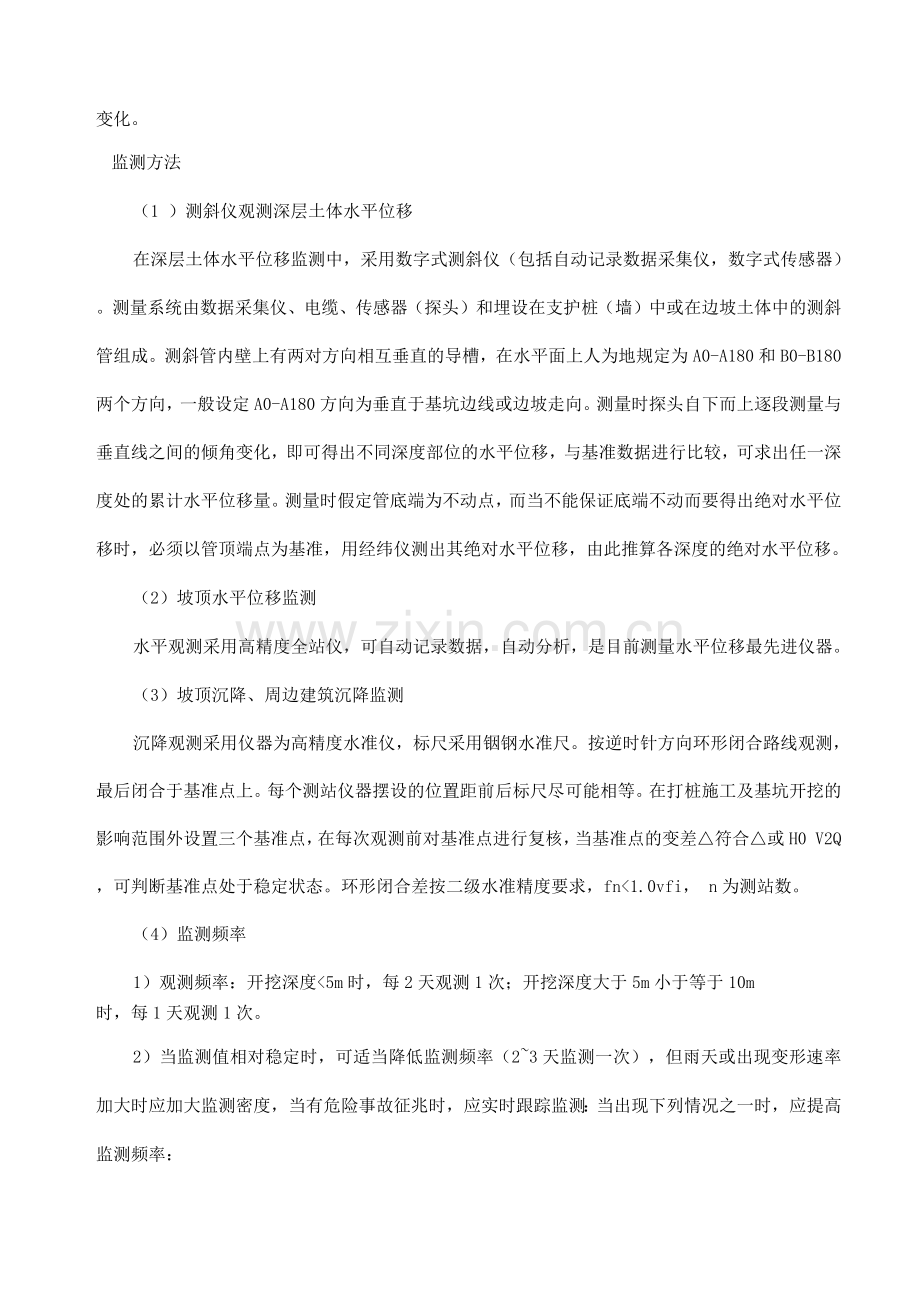

监测方法
（1 ）测斜仪观测深层土体水平位移
在深层土体水平位移监测中，采用数字式测斜仪（包括自动记录数据采集仪，数字式传感器）。测量系统由数据采集仪、电缆、传感器（探头）和埋设在支护桩（墙）中或在边坡土体中的测斜管组成。测斜管内壁上有两对方向相互垂直的导槽，在水平面上人为地规定为A0-A180和B0-B180两个方向，一般设定A0-A180方向为垂直于基坑边线或边坡走向。测量时探头自下而上逐段测量与垂直线之间的倾角变化，即可得出不同深度部位的水平位移，与基准数据进行比较，可求出任一深度处的累计水平位移量。测量时假定管底端为不动点，而当不能保证底端不动而要得出绝对水平位移时，必须以管顶端点为基准，用经纬仪测出其绝对水平位移，由此推算各深度的绝对水平位移。
（2）坡顶水平位移监测
水平观测采用高精度全站仪，可自动记录数据，自动分析，是目前测量水平位移最先进仪器。
（3）坡顶沉降、周边建筑沉降监测
沉降观测采用仪器为高精度水准仪，标尺采用铟钢水准尺。按逆时针方向环形闭合路线观测，最后闭合于基准点上。每个测站仪器摆设的位置距前后标尺尽可能相等。在打桩施工及基坑开挖的影响范围外设置三个基准点，在每次观测前对基准点进行复核，当基准点的变差△符合△或H0 V2Q，可判断基准点处于稳定状态。环形闭合差按二级水准精度要求，fn<1.0vfi， n为测站数。
（4）监测频率
1）观测频率：开挖深度<5m时，每2天观测1次；开挖深度大于5m小于等于10m
时，每1天观测1次。
2）当监测值相对稳定时，可适当降低监测频率（2~3天监测一次），但雨天或出现变形速率加大时应加大监测密度，当有危险事故征兆时，应实时跟踪监测：当出现下列情况之一时，应提高监测频率：
监测数据达到报警值。
监测数据变化较大或者速率加快。
超深、超长开挖等违反设计工况施工。
基坑附近地面荷载突然增大或超过设计值。
周边地面突发较大沉降或出现严重开裂。
支护结构出现开裂。
存在勘察未发现的不良地质。
基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏。
基坑底部、侧壁出现管涌、渗漏和流沙现象。
（5）监测报警标准
1）监控预警指标为：
水平位移累计值达到30mm 或变化率为3mm/d 。
基坑周围沉降量累计值达到40mm ，且沉降量达到3%或变化率大于5mm/d 。
深层水平位移累计值达到30mm ，或变化率为4mm/d 。
2）基坑周边环境监测的报警值详见下表：
监测项目
累计值（mm）
变化速率（mm/d）
1
地下水位变化
10
5
2
裂缝宽度
建筑
2.5
持续发展
地表
12
持续发展

(6) 监测结果提供观测记录在现场观测完成后48小时内提交业主单位。
监测周期、频率及次数预估表
序
号
施工阶段
监测项目
监测周期
监测频率
单项检测次数
1
基坑开挖阶段
1、水平位移监测
2、水位监测
3、沉降监测
4、斜管监测
80天
2天一次
40次
2
承台、基础地下室结构、地下室外墙防水回填施工
暂估90天
3天一次
30次
合计监测次数
280次

巡视检查记录应及时整理，并与当日监测数据综合分析，以便准确。
