钻机设备配套表.docx

SCDC - QB •机构设置

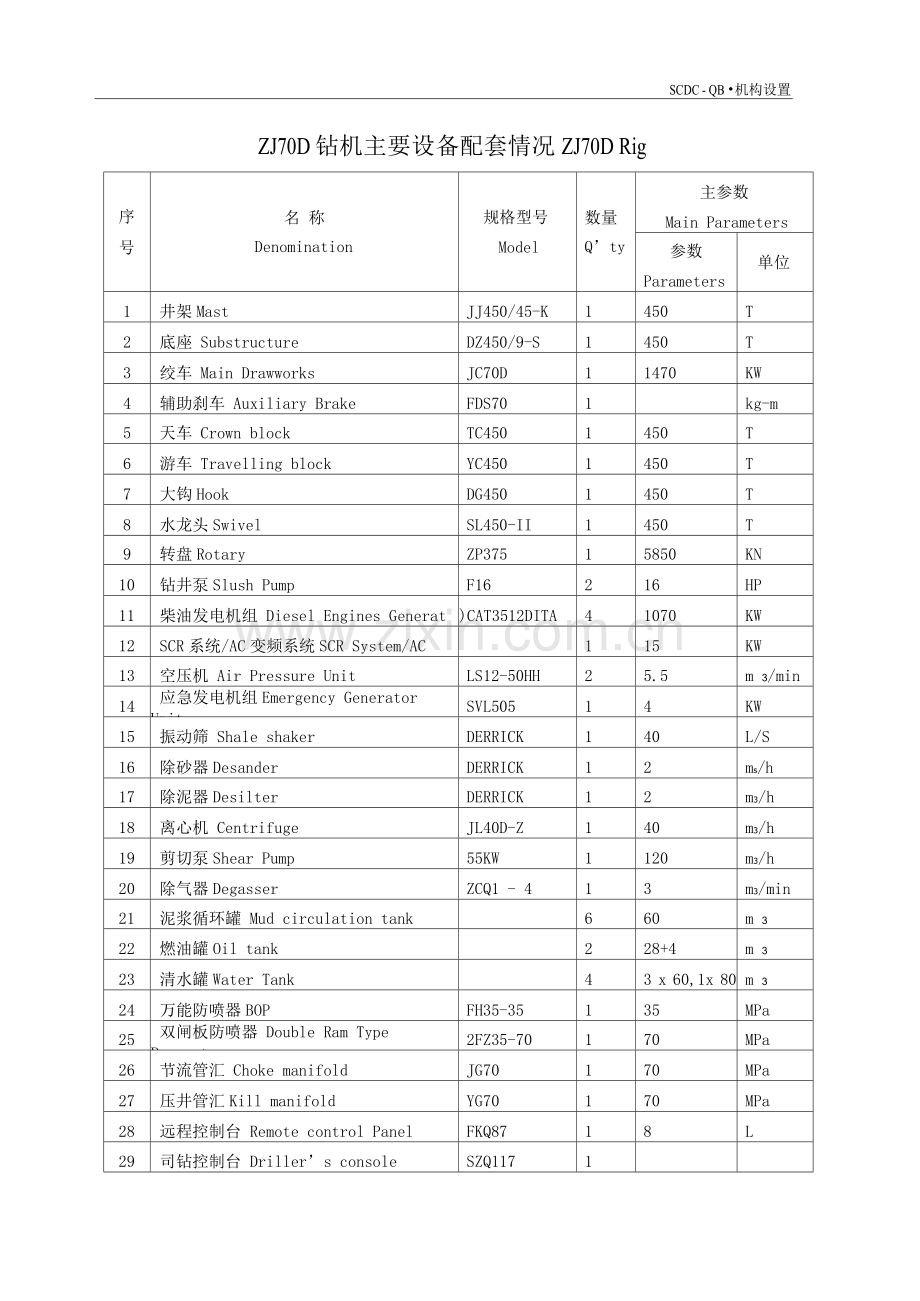

ZJ70D钻机主要设备配套情况ZJ70D Rig
序
号
名 称
Denomination
规格型号
Model
数量
Q’ty
主参数
Main Parameters
参数
Parameters
单位
1
井架Mast
JJ450/45-K
1
450
T
2
底座 Substructure
DZ450/9-S
1
450
T
3
绞车 Main Drawworks
JC70D
1
1470
KW
4
辅助刹车 Auxiliary Brake
FDS70
1

kg-m
5
天车 Crown block
TC450
1
450
T
6
游车 Travelling block
YC450
1
450
T
7
大钩Hook
DG450
1
450
T
8
水龙头Swivel
SL450-II
1
450
T
9
转盘Rotary
ZP375
1
5850
KN
10
钻井泵Slush Pump
F16
2
16
HP
11
柴油发电机组 Diesel Engines Generat
)CAT3512DITA
4
1070
KW
12
SCR系统/AC变频系统SCR System/AC

1
15
KW
13
空压机 Air Pressure Unit
LS12-50HH
2
5.5
m 3/min
14
应急发电机组Emergency Generator Unit
SVL505
1
4
KW
15
振动筛 Shale shaker
DERRICK
1
40
L/S
16
除砂器Desander
DERRICK
1
2
ms/h
17
除泥器Desilter
DERRICK
1
2
m3/h
18
离心机 Centrifuge
JL40D-Z
1
40
m3/h
19
剪切泵Shear Pump
55KW
1
120
m3/h
20
除气器Degasser
ZCQ1 - 4
1
3
m3/min
21
泥浆循环罐 Mud circulation tank

6
60
m 3
22
燃油罐Oil tank

2
28+4
m 3
23
清水罐Water Tank

4
3 x 60,1x 80
m 3
24
万能防喷器BOP
FH35-35
1
35
MPa
25
双闸板防喷器 Double Ram Type Preventer
2FZ35-70
1
70
MPa
26
节流管汇 Choke manifold
JG70
1
70
MPa
27
压井管汇Kill manifold
YG70
1
70
MPa
28
远程控制台 Remote control Panel
FKQ87
1
8
L
29
司钻控制台 Driller’s console
SZQ117
1

SCDC - QB •机构设置

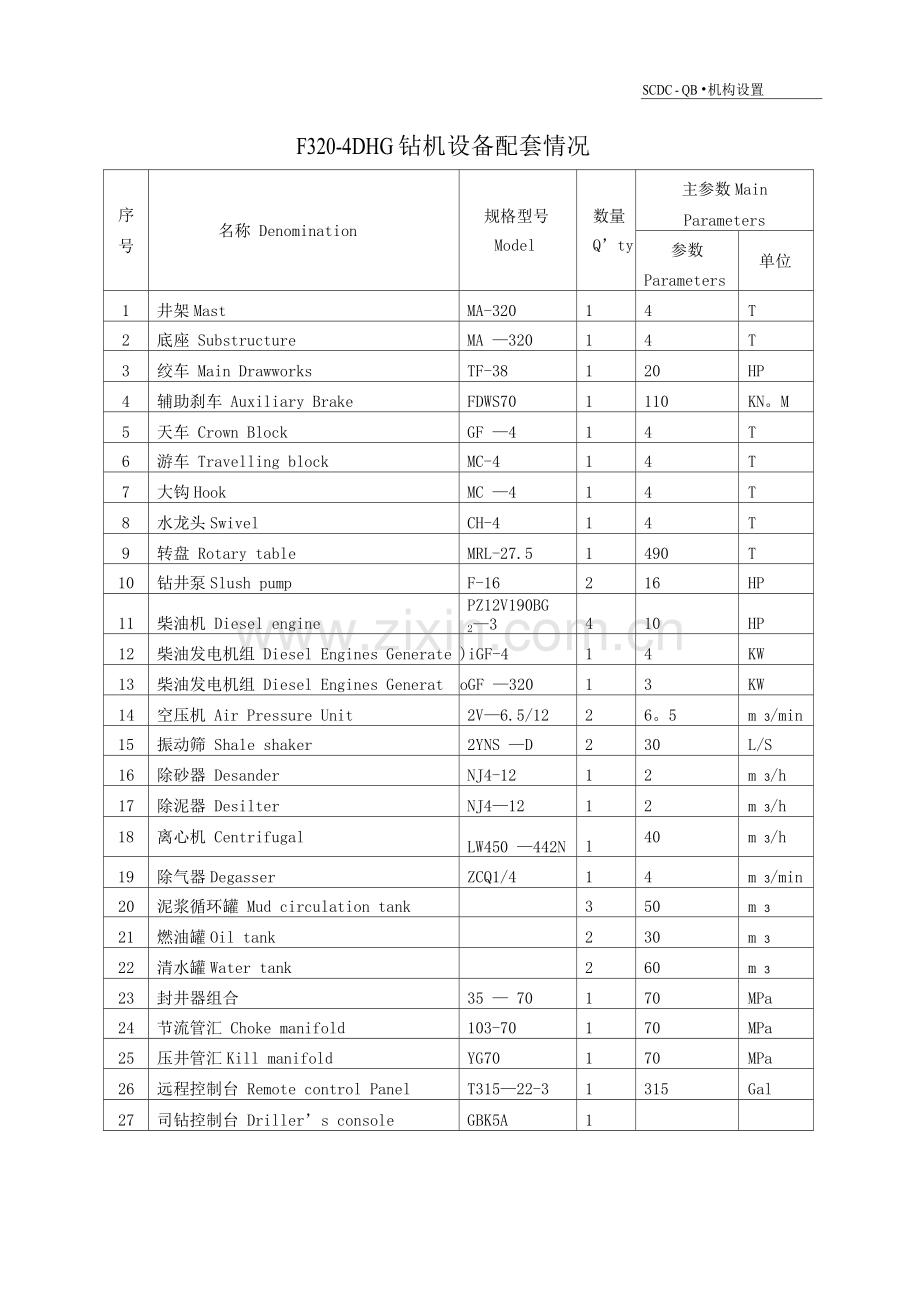

F320-4DHG钻机设备配套情况
序
号
名称 Denomination
规格型号
Model
数量
Q’ty
主参数Main
Parameters
参数
Parameters
单位
1
井架Mast
MA-320
1
4
T
2
底座 Substructure
MA —320
1
4
T
3
绞车 Main Drawworks
TF-38
1
20
HP
4
辅助刹车 Auxiliary Brake
FDWS70
1
110
KN。M
5
天车 Crown Block
GF —4
1
4
T
6
游车 Travelling block
MC-4
1
4
T
7
大钩Hook
MC —4
1
4
T
8
水龙头Swivel
CH-4
1
4
T
9
转盘 Rotary table
MRL-27.5
1
490
T
10
钻井泵Slush pump
F-16
2
16
HP
11
柴油机 Diesel engine
PZ12V190BG 2—3
4
10
HP
12
柴油发电机组 Diesel Engines Generate
)iGF-4
1
4
KW
13
柴油发电机组 Diesel Engines Generat
oGF —320
1
3
KW
14
空压机 Air Pressure Unit
2V—6.5/12
2
6。5
m 3/min
15
振动筛 Shale shaker
2YNS —D
2
30
L/S
16
除砂器 Desander
NJ4-12
1
2
m 3/h
17
除泥器 Desilter
NJ4—12
1
2
m 3/h
18
离心机 Centrifugal
LW450 —442N
1
40
m 3/h
19
除气器Degasser
ZCQ1/4
1
4
m 3/min
20
泥浆循环罐 Mud circulation tank

3
50
m 3
21
燃油罐Oil tank

2
30
m 3
22
清水罐Water tank

2
60
m 3
23
封井器组合
35 — 70
1
70
MPa
24
节流管汇 Choke manifold
103-70
1
70
MPa
25
压井管汇Kill manifold
YG70
1
70
MPa
26
远程控制台 Remote control Panel
T315—22-3
1
315
Gal
27
司钻控制台 Driller’s console
GBK5A
1

F320-3DH钻机设备配套情况
SCDC - QB •机构设置
序
号
名称 Denomination
规格型号
Model
数量
Q'ty
主参数Mainparameters
参数
Parameters
单位
1
井架Mast
MA-320
1
320
Ton
2
底座 Substructure
F320
1
4
Ton
3
绞车 Main drawworks
TF38
1
20
HP
4
辅助刹车 Auxiliary brake
DS60
1
110
KN.m
5
天车 Crown block
GF4
1
4
Ton
6
游车 Travelling block
MC4
1
4
Ton
7
大钩Hook
MC4
1
4
Ton
8
水龙头Swivel
CH4
1
4
Ton
9
转盘 Rotary table
ZP275
1
45
KN
10
钻井泵Slush pump
F16
2
16
HP
11
柴油机 Diesel engine
Z12V190BG2-1
4
10
HP
12
柴油发电机组 Diesel Engines Generator
GF4
1
4
KW
13
柴油发电机组 Diesel Engines Generator
GF4
1
4
KW
14
空压机 Air Pressure Unit
GPA—4
1

15
空压机 Air Pressure Unit
2V9A-7/12
1
7
Ms/min
16
振动筛 Shale Shaker
GW—2
1
40-50
L/S
17
除砂器Desander
LCS-250
1
2
m3/h
18
除泥器Desilter
NCJ412
1
2
m3/h
19
离心机 Centrifugal
LW450-40B
1
40
m3/h
20
剪切泵
55KW
1
120
m3/h
21
除气器
ZCQ—1/4”
1
3
m3/min
22
泥浆循环罐

4
40
M3
23
燃油罐

1
50
M3
24
钻井参数仪
2Z04
1

25
封井器组合
13 5/8"x70
1
70
MPa
26
节流管汇
JG78-70
1
70
MPa
27
压井管汇
YG52-70
1
70
MPa
28
远程控制台
FKQ6406
1
640
L
29
司钻控制台
SZ06
1

ZJ5 0L钻机设备和设施配套情况
SCDC - QB •机构设置
F2-DEC钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
MA260-4
1
2
T
2
底座
S2
1
2
T
3
绞车
TF25E
1
16
HP
4
辅助刹车
FE-14
1
80
kgf。m
5
天车
GF-3
1
3
T
6
游车
MC-3
1
3
T
7
大钩
MC-3
1
3
T
8
水龙头
CH-4
1
4
T
9
转盘
MRL-275
1
5
T
10
钻井泵
F13
2
13
HP
11
柴油发电机组 Diesel Engines Generator
8GF5
3
8
KW
12
SCR 系统/AC变频系统 S.C。R。conversion system
ZJ40DSCR
1
1160
A
13
空压机
LS12-50HH
2
5。5
m3/min
14
应急发电机组
VOLVO
1
3
KW
15
振动筛
GW-2L
1
40-50
L/S
16
除砂器
ZQJ250 x 2
1
2
m3/h
17
除泥器
ZQJ1 x 10
1
2
m3/h
18
离心机
JL40D-Z
1
40
ms/h
19
除气器
ZCQ1 - 4
1
3
m3/min
20
泥浆循环罐
ZJF2DEC
4
32
m3
21
燃油罐

2
35
m3
22
清水罐

2
60
m3
23
钻井参数仪
SK2Z01C
1

24
封井器组合
35 - 35
1
35
MPa
25
节流管汇
103-35
1
35
MPa
26
压井管汇
65-35
1
35
MPa
27
远程控制台
FKQ4805
1
480
L
28
节流管汇控制台
35—A
1

F2-2DHG钻机设备和设施配套情况
序
名 称
规格型号
数量
主参数

SCDC - QB •机构设置
号

参数
单位
1
井架
MA-2
1
2
T
2
底座
MU-2
1
2
T
3
绞车
TF-25
1
10
HP
4
辅助刹车
FH—46〃
1
76。5
KN.M
5
天车
GF-2
1
2
T
6
游车
MC—2
1
2
T
7
大钩
MC-2
1
2
T
8
水龙头
CH-4
1
4
T
9
转盘
MR205S
1
4
T
10
钻井泵
3NB-10C
2
10
HP
11
柴油机
PZ12V-190B
3
12
HP
12
柴油发电机组 Diesel Engines Generator
3GF4
1
3
KW
13
柴油发电机组 Diesel Engines Generator
2—GF
1
2
KW
14
柴油发电机组 Diesel Engines Generator
SB—T—75
1
75
KW
15
空压机机
2V6.5/12
2
6。5
m3/min
16
振动筛
2YNS—D
2
60
L/S
17
除砂器
LCS250
1
2
ms/h
18
除泥器
LCN1
1
2
m3/h
19
离心机
LW450-842N
1
40
m3/h
20
除气器
ZCQ1/4
1
4
m3/min
21
泥浆循环罐

3
40
m3
22
燃油罐

2
28
m3
23
清水罐

2
60
m3
24
封井器组合
28-35
1
35
MPa
25
节流管汇
JY103 — 35
1
35
MPa
26
压井管汇
JG65-35
1
35
MPa
27
远程控制台
FKQ6406
1
640
L
28
司钻控制台
8406
1

29
节流管汇控制台
JYK-2
1

ZJ30L钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
JJ170/41-KI
1
170
T

SCDC - QB •机构设置
2
底座
DZ170/41-73
1
170
T
3
绞车
JC28
1
380
KW
4
辅助刹车
FDS30
1
44
KN。m
5
天车
TC170
1
170
T
6
游车
YC170
1
170
T
7
大钩
DG225
1
225
T
8
水龙头
SL225-II
1
225
T
9
转盘
ZP445
1
135
T
10
钻井泵
F10
2
10
HP
11
柴油机
G12V190PZL-3
2
11
HP
12
空压机
2V6。 5/12
2
6.5
m3/min
13
发电机组
VOLVO
2
4
KW
14
振动筛
2ZZS-D
1
40-50
L/S
15
除砂器
ZQJ250 x 2
1
2
ms/h
16
除泥器
LCN1 x 10
1
2
ms/h
17
离心机
JL40D-Z
1
40
m3/h
18
除气器
ZCQ1/4
1
3
m3/min
19
泥浆循环罐

3
30
m3
20
燃油罐

2
20+5
m3
21
清水罐

2
40+20
m3
22
钻井参数仪

1

23
封井器组合
2FZ35
1
35
MPa
24
节流管汇
JG103-35/JK-Z
1
35
MPa
25
压井管汇
YG103-35
1
35
MPa
26
远程控制台
FKQ6406
1
640
L
27
司钻控制台
SZQ116
1

ZJ32钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
JJ225/4-K
1
225
T
2
底座
DZ225/6-XD6
1
225
T
3
绞车
ZJC-32
1
740
KW
4
辅助刹车
FDWS-45
1
75
KN。m
5
天车
TC-225
1
225
T

SCDC - QB •机构设置
6
游车
YC225
1
250
T
7
大钩
DG —225
1
250
T
8
水龙头
SL-250
1
250
T
9
转盘
ZP275
1
450
T
10
钻井泵
3NB-13C
2
13
HP
11
柴油机
PZ12V-190
3
12
HP
12
柴油发电机组
3GF4
1
3
KW
13
柴油发电机组
3GF
1
3
KW
14
空压机
DV2 —6.5/12
2
6.5
m 3/min
15
振动筛
2YNSD
1
60
m 3
16
除砂器
LCS —250
1
2
m 3
17
除泥器
ZQJ1
1
2
m 3
18
离心机
LW450 —842N
1
40
m/h
19
除气器
ZQC- 1/4
1
4
m 3/min
20
泥浆循环罐

4
40
m 3
21
清水罐

2
60
m 3
22
封井器组合
2FZ35—70
1
70
Mpa
23
节流管汇
YG103-70
1
70
Mpa
24
压井管汇
JG65—35
1
35
Mpa
25
远程控制台
FKQ4
1
480
L
26
司钻控制台
SZQ
1

F125G钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
MA—125 — 33
1
125
T
2
底座
MU-125
1
125
T
3
绞车
TF20
1
7
HP
4
辅助刹车
FH560
1
1480
Kgf.m
5
天车
GF150
1
150
T
6
游车
MC125
1
125
T
7
大钩
MC125
1
125
T
8
水龙头
CH-125
1
125
T
9
转盘
MRS — 205
1
250
T
10
钻井泵
F8
1
8
HP

SCDC - QB •机构设置
11
钻井泵
3NB1
1
10
HP
12
柴油机
PZ12V190BG3
1
992
KW
13
柴油机
Z12V190B
1
882
KW
14
柴油发电机组
3GF
1
3
KW
15
柴油发电机组
90GF
1
90
KW
16
空压机
2V2-5.5/12
1
5。5
m3/min
17
空压机
VFY3/10
1
3
m3/min
18
振动筛
2ZZS-D
1
70
L/S
19
除砂器
NCJ227
1
230
M3/H
20
除泥器
LCN1
1
2
M3/H
21
离心机
LW450 — 842
1
40
M3/H
22
泥浆循环罐

4
40
m3
23
燃油罐

2
28 + 4
m3
24
清水罐

1
50
M3
25
封井器组合
9〃x 7
1
7
Kg/cm2
26
节流管汇
JG35
1
350
Kg/cm2
27
压井管汇
YG35
1
350
Kg/cm2
28
远程控制台
FK1253
1
125
L

RG20钻机设备和设施配套情况
序号
名 称
规格型号
数量
主参数
参数
单位
1
井架
JJ120/31—A
1
120
T
2
底座
DZ120/3.8-T
1
120
T
3
绞车
JC20
1
3
KW
4
辅助刹车
SR560
1
9
KN • M
5
天车
TC120
1
120
T
6
游车
YG125
1
125
T
7
大钩
YG125
1
125
T
8
水龙头
CH125
1
125
T
9
转盘
ZP175
1
130
T
10
钻井泵
3NB10
2
10
HP
11
柴油机
TBD234V8
1
333
KW
12
柴油机
12V190
2
882
KW
13
空压机
VFC1 — 3/8
1
3
m3/min

SCDC - QB •机构设置
14
发电机组
90GF
1
90
KW
15
发电机组
2GF
1
2
KW
16
振动筛
YNS-D1
1
50
L/S
17
除砂器
NCJ227
1
2
ms/h
18
离心机
JL40-DZ
1
40
m3/h
19
泥浆循环罐

2
80
m3
20
燃油罐

1
40
m3
21
清水罐

1
60
m3
22
封井器组合
FZY23-21
1
21
MPa
23
节流管汇
65-25
1
25
MPa
24
远程控制台
FK1253
1
125
L

F1钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
MA-1
1
1
T
2
底座
MU-1
1
1
T
3
绞车
TF15
1
5
HP
4
辅助刹车
FH560
1
1480
Kgf。m
5
天车
GF1
1
1
T
6
游车
MC125
1
125
T
7
大钩
MC125
1
125
T
8
水龙头
CH-125
1
125
T
9
转盘
MRS-205
1
250
T
10
钻井泵
3NB1
1
10
HP
11
柴油机
8V190
1
4
KW
12
柴油机
Z12V190B
1
810
KW
13
柴油发电机组
90GF
2
90
KW
14
空压机
ZY-1.6/10
1
1。6
m3/min
15
空压机
W-1。 6/10
1
1.6
m3/min
16
振动筛
2NS821
1
70
L/S
17
除砂器
LCS250 x 2
1
230
M3/H
18
泥浆循环罐

4
40
m3
19
燃油罐

2
28 + 4
m3
20
清水罐

1
50
m3

10
SCDC - QB •机构设置
21
封井器组合
FZ23-21
1
210
Kg/cm2
22
节流管汇
JG35
1
350
Kg/cm2
23
压井管汇
YG35
1
350
Kg/cm2
24
远程控制台
FK1253
1
125
L

2DH-1钻机设备和设施配套情况（两套）
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
MA—1
1
1
T
2
底座
MU-1
1
1
T
3
绞车
TF15
1
5
HP
4
辅助刹车
FH560
1
1480
Kgf.m
5
天车
GF-125
1
125
T
6
游车
MC—125
1
125
T
7
大钩
MC-125
1
125
T
8
水龙头
CH-125
1
125
T
9
转盘
MR-171/
2
1
150
T
10
钻井泵
2PN-630
2
630
HP
11
柴油机
PZ12V190B
2
12
HP
12
柴油发电机组
4GF
1
4
KW
13
柴油发电机组
90GF
1
90
KW
14
空压机
1V—3/8
1
3
m3/min
15
空压机
2V-6/8
1
6
m3/min
16
振动筛
2YNS-D1
1
60
L/S
17
除砂器
ZQJ250
1
2
ms/h
18
离心机
JL40-DZ
1
40
m3/h
19
泥浆循环罐

3
30
m3
20
燃油罐

1
23
m3
21
清水罐

1
60
m3
22
封井器组合
FZ23—21
1
21
MPa
23
节流管汇
27/8〃
1
21
MPa
24
压井管汇
21MPa
1
21
MPa
25
远程控制台
FK752
1
75
L

2DH —75A钻机设备和设施配套情况
11
SCDC - QB •机构设置
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
MA-75A
1
1
T
2
底座
MU-75A
1
1
T
3
绞车
TF15
1
5
HP
4
辅助刹车
FH560
1
1480
Kgf。m
5
天车
GF—1
1
1
T
6
游车
MC-1
1
1
T
7
大钩
MC—1
1
1
T
8
水龙头
CH—125
1
125
T
9
转盘
MR-171
/2
1
150
T
10
钻井泵
2PN-465
1
465
HP
11
钻井泵
3NB — 8
1
8
HP
12
柴油机
8V190
1
12
HP
13
柴油发电机组
2GF
1
2
KW
14
柴油发电机组
90GF
1
90
KW
15
空压机
2C-10
1
3
m3/min
16
空压机
2V-6/8
1
6
m3/min
17
振动筛
2YNS—D1
1
60
L/S
18
除砂器
NCJ227
1
2
m3/h
19
泥浆循环罐

3
30
m3
20
燃油罐

2
28+4
m3
21
清水罐

1
60
m3
22
封井器组合
FZ23-21
1
21
MPa
23
节流管汇
JG65—25
1
21
MPa
24
远程控制台
FK752
1
75
L

ZJ15钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
JJ90/30A
1
90
T
2
底座
JJ90/30A
1
90
T
3
绞车
JC2-10
1
1
T
4
辅助刹车
FH560
1
1480
Kgf.m
5
天车
TC1 — 90
1
90
T

12
SCDC - QB •机构设置
6
游车
YD-120
1
120
T
7
大钩
YD-120
1
120
T
8
水龙头
SL-125
1
125
T
9
转盘
ZP-175
1
130
T
10
钻井泵
3NB-10
1
10
HP
11
柴油机
PZ12V190BJ1
2
10
HP
12
柴油发电机组
12V135JZD
1
2
KW
13
柴油发电机组
6V135JZD
1
90
KW
14
空压机
2C10
1
55
KW
15
空压机
2V6。 5/12
1
6.5
M3/min
16
振动筛
YNS-D1
1
50
L/S
17
除砂器
LGS250
1
2
M3/h
18
除泥器
LGN1
1
1
Ms/h
19
离心机
MNX414B
1
0.8
M3/min
20
泥浆循环罐

4
40
M3
21
燃油罐

1
28
M3
22
清水罐
60M3
1
60
M3
23
封井器组合
9〃x 7
1
70
MPa
24
节流管汇
65-25
1
25
MPa
25
远程控制台
FK1253
1
125
L

ZJ10钻机设备和设施配套情况
序
号
名 称
规格型号
数量
主参数
参数
单位
1
井架
JJ10
1
1
T
2
底座
DZ10
1
1
T
3
绞车
JC10
1
1
T
4
天车
QC10
1
1
T
5
游车
YD-80
1
80
T
6
大钩
DC-80
1
80
T
7
水龙头
CH-125
1
125
T
8
转盘
ZP-175
1
1
T
9
钻井泵
3NB-10
1
10
HP
10
柴油机
12V135Z
1
280
KW
11
柴油机
PZ12V190
1
882
KW

13
SCDC - QB •机构设置
12
柴油发电机组
12V135Z
1
280
KW
13
柴油发电机组
4GF
1
4
KW
14
柴油发电机组
90GF
1
90
KW
15
空压机
DW-1.6/10
1
1。6
m3/min
16
空压机
VFY3/10
1
3
m3/mi
17
振动筛
2YNS-D1
1
60
L/S
18
除砂器
ZQJ250
1
2
ms/h
19
离心机
JL40-DZ
1
40
m3/h
20
泥浆循环罐

3
20
m3
21
燃油罐

1
28+4
m3
22
清水罐

1
40+20
M3
23
封井器组合
FZY-23-21
1
21
MPa
24
节流管汇
JG65-25
1
25
MPa
25
远程控制台
FK1253
1
125
L

14
