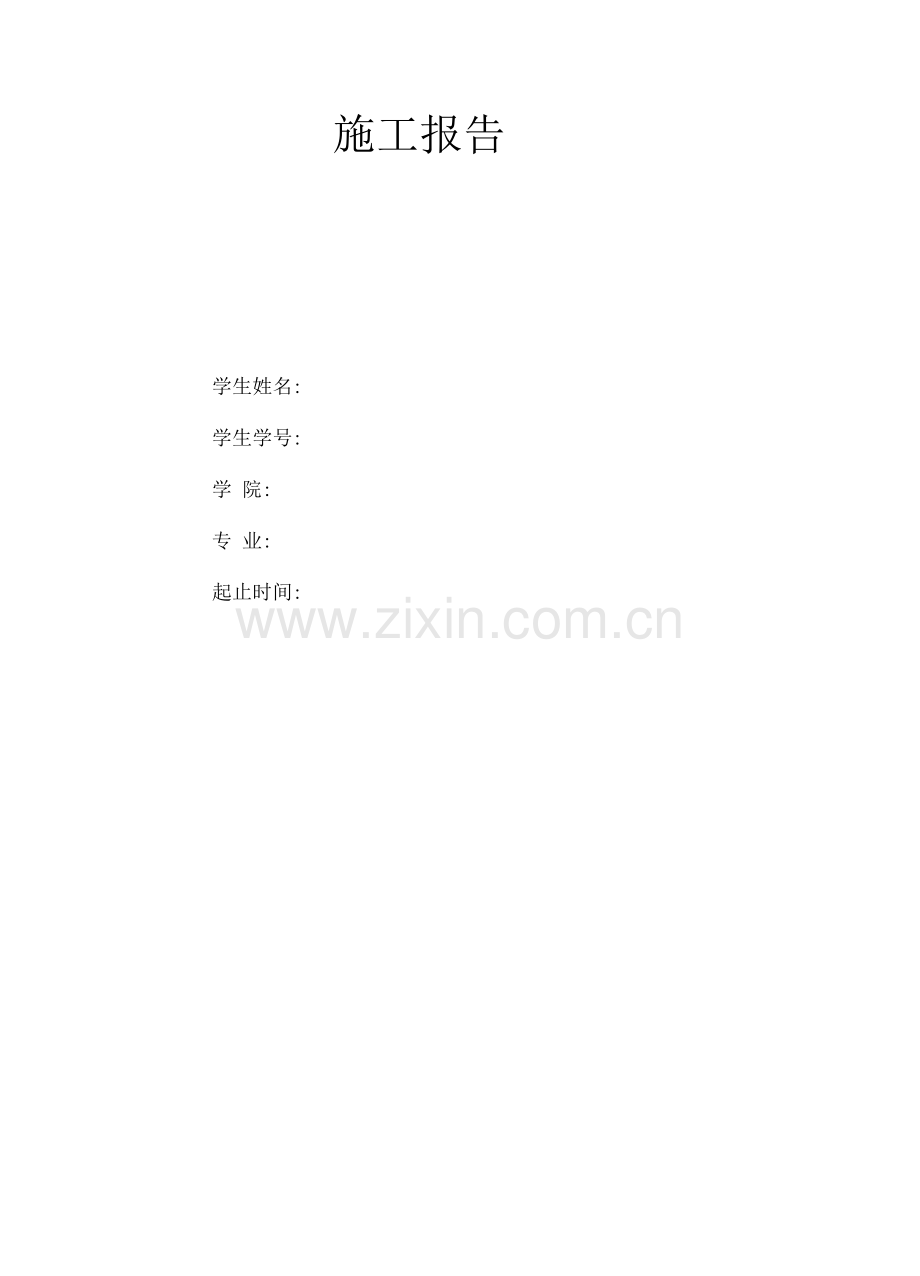

施工报告

学生姓名:
学生学号:
学 院:
专 业:
起止时间:

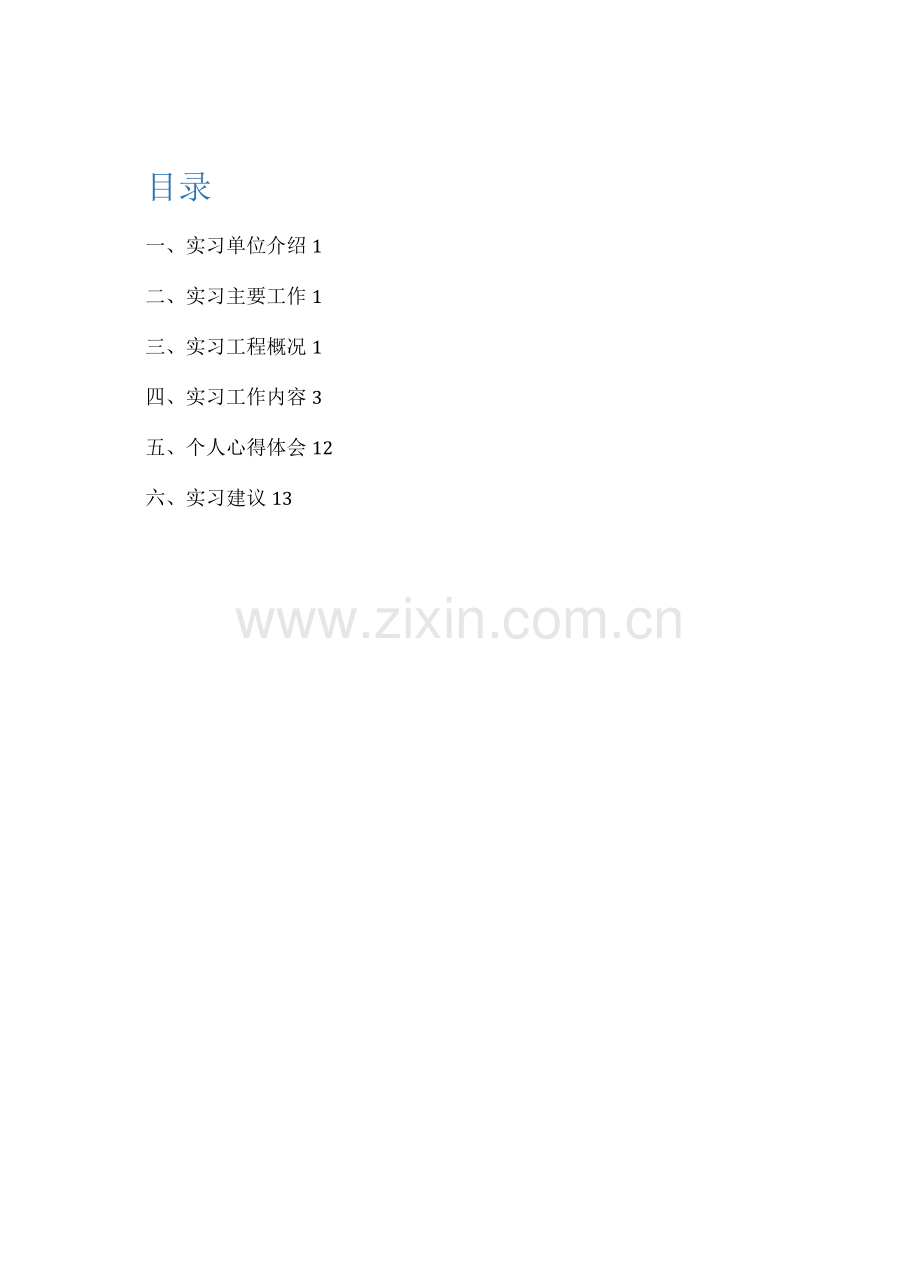

目录
一、实习单位介绍1
二、实习主要工作1
三、实习工程概况1
四、实习工作内容3
五、个人心得体会12
六、实习建议13
实习单位介绍
我们三人小组本次进行施工实习的单位为市代建项目管理办公室。
市代建办负责市政府投资市非经营性项目代建管理工作，其主要任务是：
1. 会同市有关部门编制代建项目建设规划和年度计划，参与代建项目前期工作。
2. 审查代建单位基本条件，开展代建单位的招标工作，负责代建项目监理招标工作。
3. 协调各单位及有关部门。
4. 审查代建单位编制的项目年度投资计划和年度基建支出预算。
5. 负责市政投资非经营项目组织实施、管理、监督，参与工程验收，组织资产移交。
其中代建项目管理办公室内设4个机构：办公室，项目前期部，招标合同部，项目监督与管理部。
二、实习主要工作
在项目前期部呆了几天后，由于学校实习要求转到项目监督与管理部进行施工实习。
在项目前期部，我大致了解了政府项目前期工作大致的手续流程，通读了可行性研究报告，对资金预算有了更深入的了解，并且有幸参加了一次“翠亨村全面保护开放项目”的专家评审会，明确了评审会的主要流程和重点。
而在项目监督与管理部，我阅读了建筑施工图，施工进度图，并且作为甲方跟随着监理师傅，下工地现场，参观了市消防支队指挥中心、及直属中队营房建设项目的部分建设过程，并参与了一定的监理工作，但由于时间有限只参与到了工程的部分工作当中，未能完整地了解到施工全部流程，操作。
三、实习工程概况
市消防支队指挥中心及直属中队营房建设项目位于东区沙岗片区，支队指挥中心综合楼、直属中队营房、士官公寓楼、综合训练馆及上配套工程等，建设规模25315平方米，计划投资：13710万元，工期要求485天。
项目通过公开招投标，由湖南智埔工程咨询有限公司作为建设实施阶段的代建方。由市南粤建筑设计有限公司（建筑工程乙级）进行建筑工程勘察设计，并负责消防支队指挥中心及直属中队营房建设项目的地上及部分地下设计；广东中人工程设计有限公司（建筑工程甲级，人防工程乙级）负责地下室部分。该项工程由南通四
建集团有限公司负责建筑施工，由广东建设监理咨询有限公司进行建筑工程监理。
该项目的建筑主要由三个部分组成，包括市公安消防支队指挥中心综合楼，直属中队营房大楼及包含地下停车场和防空地下室的地下结构。指挥中心综合楼的主体结构为长方形为现浇的钢筋混凝土框架结构，其中主楼最高，高十一层，建筑高度为46.05 0米，其余均为十层高。第十一层楼为会议室，面积相比以下楼层小。主体结构两侧及后部为裙楼，为现浇的钢筋混凝土框架结构。裙楼高3层，占地面积约为主楼两倍。建筑整体朝向坐北朝南，南面为景观设计：包括绿化带，景观水池和室外停车场以及地下车库出入。楼房的左侧与直属中队营房通过连廊连接，营房主体结构为两层或三层，采用现浇的钢筋混凝土结构。
营房旁有个8层高的训练塔，建筑高度24.150米，与直属中队营房相连。
指挥中心综合楼地下及指挥中心、前绿化带地下为地下室，是现浇的混凝土框架剪力墙结构，基础大部分采用预制的桩基础。地下室分为两部分，分别由不同设计院设计：第一部分为指挥综合楼正下方的停车场，由上部结构设计院设计，为预制的高强预应力桩基础；第二部分为与第一部分停车场连通的人防防护单元，其平时功能为汽车停车场，战时功能为放空专业队队员掩蔽部，基础部分为预制的高强预应力混凝土管桩基础，部分为灌注桩基础。
本工程的其余参数概况如下：结构设计使用年限为50年，结构安全等级为二级，地基基础设计等级为丙级。
抗震设防方面，本工程场地类别为II类，建筑抗震设防类别为乙类，抗震设防烈度为7度，框架抗震等级为二级，剪力墙抗震等级为二级，抗震设计分组为第一组，设计基本地震加速度为0.1g
基本风压值为0.1 Kn/皿，地面粗糙程度为B类。
本工程采用高强预应力管桩基础，结构类型为钢筋混凝土框架结构。
人防工程概况如下：
人防地下室位置为地下一层，人防区建筑面积为1438.99平方米，防护单元个数为1个，防常规武器抗力等级为5级，放核武器抗力等级为5级，防化等级为乙级，结构安全等级为二级，结构设计使用年限为50年。
抗震设防类别为丙类，抗震设防烈度为7度，场地类别为II类，特征周期为0.35秒，抗震设计分组为第一组，设计基本地震加速度为0.1g
框架抗震等级为一级，抗震墙等级为二级。
经济指标如下：
本工程总建筑面积约18931.91平方米，占地面积约3373.27平方米，建筑单体最大面积为15929.34平方米。单体最大跨度15米。项目总投资为10,704.86万元。其中工程建设项目由南通四建集团有限公司中标，中标合同价为5,919.31万元，工程建安费用9636万元，勘探设计费242.8万元。
四、实习工作内容
内容主要分为市政工程前期工作学习，研读工程图纸以及参观工地。
1. 前期工作学习
在项目前期部，我了解到市政工程前期的可行性分析主要分为三个文件，由代建办委托相关单位撰写《可行性分析》，《环境评估》，以及《节能报告》（以及用电情况），接下来由发改局批复文件，再由首席专家评审。通过后，再由代建办进行勘探招标，同时招标设计方案，招标完毕后进行深化设计，再进行规划报审平面图，初步设计方案交由住建办审核，接下来我们土木才开始介入设计，进行概算，施工图设计，进行中介预算，到财政局报审，施工招标。接下来才是施工，施工完毕后进行施工审查，质量验收（最主要的是“三防”：消防，防雷，人防）。
此外还研读了由代建办委托广东建设监理咨询有限公司撰写的2016年翠亨旧村全面保护开放项目一期工程的可行性研究报告，并参加了该工程的专家评审会。
了解到了可行性研究报告的主要内容，一改之前对于可行性研究报告千篇一律的印象。该可行性研究报告中，针对先生的故居的区位特点，先生诞辰150周年进行了针对性的分析，并针对建设方案设计，节能设计，环境影响与保护措施，项目招标和施工进度，项目组织管理，概算，社会效益等方面进行了论述。
而评审会中，更是发现，评审会出乎预料的精彩。各位评审都是该领域从事多年的专家，从建筑风格，实际情况，历史，人文等方面对华工建筑设计院的设计进行了批评建议。最后由于华工建筑设计院的疏忽，设计图纸中缺失了该项目的经济建设指标，该评审会最终以再次整改方案告终。
2. 研读工程图纸
接下来，在项目监督与管理部首先熟悉了较为简单的市一中南校区扩建工程施工设计总说明，梁柱的平法大样图，剪力墙构造大样图，钢筋图等入手，接下来则是参观的市消防支队指挥中心后研读了该工程的整套图纸（包括结构总说明，梁柱平法大样图，剪力墙构造大样图，基础大样图，钢筋图，楼梯剖面图等）。

图1材料堆放图2现场安全标语
总的来说，施工现场的布置图情况无论是材料或是钢筋的堆放，还是吊机的安置都与施工总平面布置图的安排并无二致。从合理性方面，在车辆入处有洗车槽，各个材料都较为合理，材料分门别类地安置（见上图1），较重的材料安排在离门较近，同时门处设有保安亭。而工人们的休息区和材料加工区在材料堆砌处，方便其管理材料，处理材料。而起重机则在建筑的中心、，最大程度上利用了吊机的其中范围。工地四处皆有提醒工人佩戴安全帽等安全标志（见上图2），同时在工地旁设置了两个凉茶供应点，防止工人在炎炎夏日下中暑。
桩位布置图中，了解到，工地指挥中心地基的建设情况，指挥中心综合楼的预应力混凝土桩外径4mm，长约为25m，分为两种，一种为PHC空心桩AB型（非抗拔桩，单桩竖向承载力为12kN ）;一种为PHC空心桩B型（抗拔桩，单桩竖向承载力12kN，抗拔承载力7kN ），使用在地下室包括指挥中心正下方地下室及用作人防工程的地下室）横轴的最中间三轴上，设防设计地下最高水位为-1.90m基础顶面标高分为两组，一组为裙楼下方基础，基础承台顶面标高略低于地面标高，为-0.07或-0.0;9另一组为地下室包括停车场和人防工程下的基础顶面标高），承台顶面为-4.m。同时该图纸针对桩施工的顺序有明确的规定，与施工书上内容大致相似，在此不再赘述。
而建筑结构平面图，施工图方 面内容较为繁杂，与课内学习的基本一致不再一一赘述。
3. 参观工地
首先参观的是桩基础的施工，桩直径为4mm，比想象中的小很多。按设计图纸的要求，施工单位采用了噪音较小，污染较小的静压桩（下图3），同时采用封底十字刀刃桩靴。整个施工过程和书上的步骤一致，抄平放线，桩机到位，起吊，沉桩，接桩（焊接），截桩，根据静压桩压力读数以及打入深入来确定停止打桩。打桩的顺序从东
侧S型打向西侧，两台顶压式静力压桩机同时工作。

图3静压桩图4承台
在施工的人防地下室内靠右侧的9轴上，由于地底下有岩石，静压桩无法达到设计的深度，不能提供足够的摩擦侧阻力防止浮力，同时为了减小对周围建筑的影响，减少挤土，减少噪音，因此将原设计采用的静压预制管桩基础改为冲孔灌注桩基础（见下图5）。成孔

方式为螺旋钻机，工作效率较高。

图5钻孔桩
在桩基础的工作完毕后，开始降水。由于地下水位不高，且水量较小，采用较为简单经济的集水井降水法（见下图6, 7），在水到达设计深度后，便开始开挖土方。由于基坑为砂土，土质较好，故采用人工涂抹砂浆护壁（见下图8）的方法，防止雨水进入进入基坑壁或者雨水将砂土冲刷下基坑。

图6集水井图7明渠图8基坑壁
接下来则是开挖土方，搭模板，做承台（见下图9），地下室。其中地下室的抗渗等级为P6，因此掺入了膨胀抗裂剂，控制混凝土收缩带来的裂缝，减少渗水的可能性。
地下室整体结构皆采用现浇，因此皆为绑扎钢筋，架设模板，现浇，其主要内容与地上结构类似，故将重点放在地上。

图9桩承台模板图10承插型盘扣式脚手架
地下室脚手架采用满堂脚手架，其水平杆和立杆皆采用承插型盘式（见上图
）。其中还预留了一道宽约6mm的后浇带。
主楼部分的地下部分完成后，便开始流水作业了。一部分工人开始在满堂脚手架上架设模板，绑扎钢筋，而另一部分工人则继续完成其他施工段，有条不紊。

图11梁钢筋图12梁模板
接下来是梁的模板，梁的钢筋布置和我们所学的一模一样。钢筋在末端有弯起
（见图11，12），在适当的地方有截断，并且还设有腰筋。但是可以看出，在实际中钢筋有一定的锈蚀，并且箍筋也并不是竖直的，而是歪歪扭扭的。监理让我们用尺子将钢筋直径一一进行了测量，并告诉我们，其实稍微有点经验的工程师，工人，监理都可以凭肉眼看出钢筋的直径。

图13架立钢筋图14楼板开
下面是楼板的钢筋布置。为了防止楼板钢筋被工人踩下，专门设置了如下的架立钢筋（见上图13）。此外监理还和我们说把钢筋直径设计为20mm左右，基本上就不会被踩下。而由于施工需要的，楼板中的预留孔，其钢筋不得截断，必须如图14中所示露出，待施工完毕后，再将其连接起来。根据相关规定，其相邻连接点距离不得过近，因此所露出钢筋的长度也相当有讲究，必须长度不一致。

图15楼板基本情况及预留管道

图16泵机泵送楼板混凝土

图23保证保护层厚度圆盘
接下来则是绑扎首层柱子的钢筋，架设模板。其中绑扎钢筋的连接方式主要为两种，分别是套筒连接，和电渣压力焊接（见图21, 22）。其中当钢筋过密时，采用套筒连接。当受力钢筋采用焊接接头时设置在同一构件内的焊接接头须相互错开，此外工人还在钢
筋上套了塑料圆盘（见图23），保证了保护层厚度。
图24柱模板概况 图25柱模板
接下来是柱体的模板，板面采用木模板，侧面有多个铁檩条，拉杆用以增加模板
的刚度（见图24，25），保证了构件形状。
图26质量欠佳柱体 图27敲后柱体
9

在拆模后发现，部分柱子出现明显的分层现象，而且颜色较深的混凝土表面摸起来有明显的粉砂感，孔洞较多，而且表面还有一些水流过的水渍。带我们的监理师傅立刻想到可能是前几天的台风带来的强降水导致柱子内部的混凝土进了雨水，导致混凝土出现离析现象，承载力难以达到要求。通过商量，最终将柱子周围用模架进行加固处理，并将柱子异常的混凝土敲掉，敲掉部分混凝土酥软，呈粉砂状，敲去部分用高一个标号的混凝土填补上。
图28楼梯铺设钢筋
图29楼梯模板

图28浇灌楼梯混凝土图29楼梯
接下来是楼梯模板。正如老师所说的，当做高层建筑时，可以考虑统一使用铁制的楼梯模板加快施工进度，但是层数较少时，则更多考虑木模板。因此在本项目，采用木质模板。所设计楼梯为板式楼梯，先铺设底面模板，按照施工图铺设钢筋（见上图28），最后再加上踢面的模板（见图29），然后进行泵送现浇，振捣，养护（见图28，29）。
10

图30楼板
接下来是拆除楼板，柱子的模板（见图30）。

图31工人填补墙体孔洞图32填补后孔洞

图33加拿大D.B Welden图书馆
墙体拆模时，由于中间拉锚的存在，会残余许多孔洞在墙体上。我们项目的做法主要是采用砂浆填补，并最后进行批荡。而我交换到加拿大的西安大略大学，参观其图书馆（见图33）时发现，他们大量混凝土结构均采用清水混凝土，表面残余的孔洞，采用蜡进行密封，也别有一番风味。
以上便是我们实习五周以来的主要内容了。
11
五、个人心得体会

图35工人丢弃水瓶
图34工人未戴安全帽

1. 在工地呆了四周左右，总体上感觉虽然管理已经较为完善，而且安全标识随处可见，夏日高温施工的人文关怀也让人感到欣慰，但是工人安全意识还有待进一步提
高。如有时工人会不戴安全帽作业，或者会把随身带的水瓶乱放（见图34, 35），若是砸到楼下的人后果不堪设想。此外，我们本次参加实习也并未得到相应的安全培训，有时候还会犯一些低级错误，做一些危险的举动。希望以后工地能够加强管理，减少人员伤亡。
2. 虽说在土木工程整整读了三年书，但是下到工地发现自己图纸经常看不懂，一些小装置的作用是什么也说不出来，许多重要仪器也叫不上名字。工地上任何一个工人都可以做我的师傅，虽说他们可能说不上专业词汇，知其然不知其所以然，但是一说到实际操作，一个个都是专家。通过这次实习才知道自己以前的学习很多都是浮于表面，只是从理论出发，但是对实际情况并不了解，要想设计合理的结构恐怕还有一段很长的距离。因此以后要在这方面下功夫，将理论与实际相结合。如果有条件可以定期翻阅《施工技术》等期刊，了解施工方面的发展以及其新旧技术。
3. 虽说学了施工组织和施工组织管理，但是总是觉得比较虚，其中一些概念不能深刻理解，尤其是对于流水施工这样的施工方式，抱有怀疑，认为现实中难以实现。但是看到了此次施工才真正了解，为了保证流水施工顺利进行，包工头会不时地进行调整。这样的掌控能力让人佩服，也让我对于理论和实际的区别有了更深刻的了解。
4. 本次项目是在市区内因此较多地考虑到了其对周边环境的影响，如在桩基础的施工工艺上选择了静压桩和钻孔桩，从而减小了对旁边的建筑以及居民的影响。但是不可避免地尘土飞扬还是较为严重。一方面工人没有戴罩的习惯，一方面对周边影响依旧不小。相较而言日本由于建筑工业化（预制化）程度比较高，工地上机械化程度也较高，因此可以基本做到无尘施工，且现场建筑垃圾较少。因此我国的施工技术，施工组织管理还有待进一步提高。
5. 施工时有时由于工人的疏忽或者偷懒会造成巨大的后果，因此一方面需要对工人从知识上，从职业道德上进行一定的培训。从而使得实际结构能和设计结构吻合。但
12是有时则是由于施工方刻意偷工减料，而与工人无关，此时监理的作用就体现出来了。为了保证人民的生命财产健康，监理必须对事不对人，正直，恪尽职守。
6. 有时设计院的设计会偏于理想，在实际情况中却无法实现，这时就需要施工方面及时调整，与甲方，设计院进行沟通。如本项目中，静压桩就由于地质原因改成了钻孔桩就是很好的例子。根据实际情况进行调整，从而保证了结构的安全。
7. 在雷雨，台风等灾害多发的地区，必须提前做好预备方案的准备。如本次遇到了超强台风，停工一天。回来就发现个别柱子由于进水，导致结构质量不过关。因此在施工组织，材料堆放，实际施工等方面必须从长计议，尤其是在灾害预警时做好准
备，减少灾害带来的危害。
8. 亲眼看着一个实际工程从平地，一步步地逐渐初具雏形，心中不知不觉地有了一种归属感，以及成就感。心中也默默地暗下决心，要好好学本领，今后投身到国家土木建设中。
9. 体验到了施工的艰苦，也更坚定了，以后一定好好学习，不做施工！施工工人们真的太辛苦了，工作地点变动大，辛苦，常年不能回家，工资也不高，而且社会地位要不高，心疼他们。
六、实习建议
本次参与实习，受益匪浅。因此希望学院对实习严加监督，让后面的学弟学妹们也能够参与其中，有所收获。
但是考虑到大三暑假这个节点，该考研，该找工作的都已经紧锣密鼓地开始了，因此我也建议学院能够将这门相对实践性强，理论性弱的课能够提前一些，让大家时间上没那么尴尬，不至于心、有余而力不足，无法参加施工实习。
此外建议学校在我们实习前能有一个统一的安全培训，提高同学们的安全意识，减少施工实践过程中受伤的可能。
