管道附属构筑物施工方案
1. 检查井施工2
1.1 钢筋混凝土检查井施工2
1.1.1 钢筋2
1.1.2脚手架3
1.1.3 混凝土3
1.1.4 模板3
1.2 砖砌检查井施工4
1.3 井筒、井盖和踏步5
2. 雨水施工5
2.1 施工准备5
2.2 基础施工6
2.3 砌筑雨水 6
2.4 雨水质量6

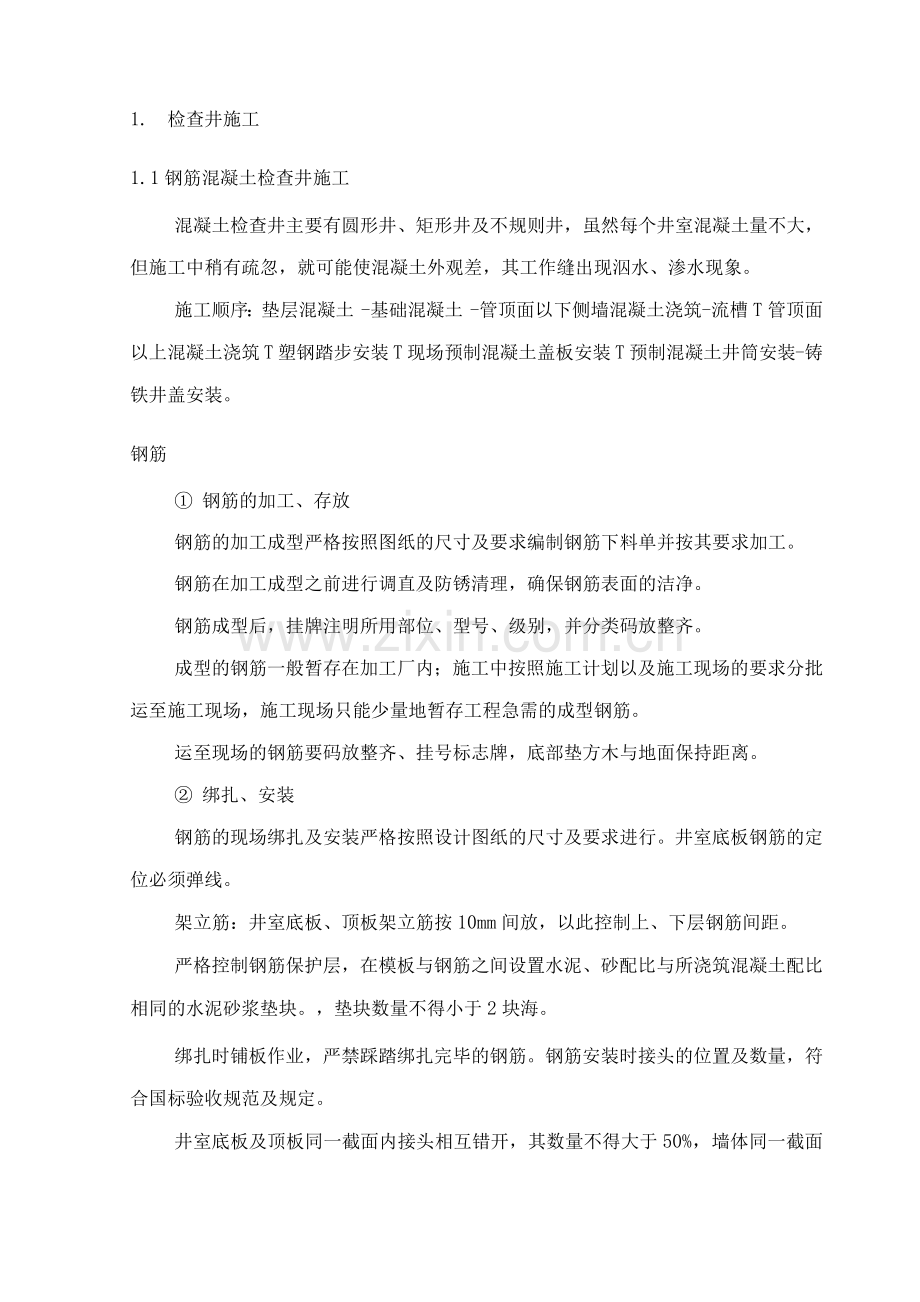

1. 检查井施工
1.1钢筋混凝土检查井施工
混凝土检查井主要有圆形井、矩形井及不规则井，虽然每个井室混凝土量不大，但施工中稍有疏忽，就可能使混凝土外观差，其工作缝出现泅水、渗水现象。
施工顺序：垫层混凝土 -基础混凝土 -管顶面以下侧墙混凝土浇筑-流槽T管顶面以上混凝土浇筑T塑钢踏步安装T现场预制混凝土盖板安装T预制混凝土井筒安装-铸铁井盖安装。
钢筋
① 钢筋的加工、存放
钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。
钢筋在加工成型之前进行调直及防锈清理，确保钢筋表面的洁净。
钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐。
成型的钢筋一般暂存在加工厂内；施工中按照施工计划以及施工现场的要求分批运至施工现场，施工现场只能少量地暂存工程急需的成型钢筋。
运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持距离。
② 绑扎、安装
钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行。井室底板钢筋的定位必须弹线。
架立筋：井室底板、顶板架立筋按10mm间放，以此控制上、下层钢筋间距。
严格控制钢筋保护层，在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。，垫块数量不得小于2块海。
绑扎时铺板作业，严禁踩踏绑扎完毕的钢筋。钢筋安装时接头的位置及数量，符合国标验收规范及规定。
井室底板及顶板同一截面内接头相互错开，其数量不得大于50%，墙体同一截面内接头必须相互错开，其数量不得大于25%。
脚手架
检查井施工时，在其周围事先支搭钢管脚手架。坐落于肥槽上的脚手架用碗扣式钢管系列脚手架系统支搭，采用单排架。脚手架底部设立杆可调座，支腿下垫50mm大板，大板宽不小于2mm。脚手架内侧距结构墙皮7mm，架宽9mm，其立杆间距9mm，横杆间距12mm。支搭时设碗扣式斜杆，脚手架上部设有高度横杆间距6mm，作为护栏。
混凝土
① 浇筑顺序
井室混凝土浇筑顺序：垫层混凝土 -基础混凝土 -侧墙混凝土。
② 浇筑方法
井室垫层及基础混凝土采用灰溜子下灰浇筑；侧墙及顶板混凝土采用泵车下灰浇筑。
浇筑前进行吹仓工作；在非冬季施工时用清水湿润；在浇筑混凝土时施工队组严格控制下灰速度，不得大于1.0m/h;
混凝土振捣采用插入式振捣棒振捣，振捣时振捣棒采用一字式下棒，移动间距不大于作用半径的1.5倍；
混凝土养护工作设立专人执行，在非冬季进行浇水养护；冬施期间，覆盖塑料布和防火草帘以达到保温。
模板
检查井基础模板均＜用 SZ系列模板。圆形污水检查井墙体模板采用加工异型模板；三通、四通支线及垂直跌落井方形墙体部分采用$7系列模板，圆形墙体部分采用加工异型模板；三通干线跌落井及转弯跌落井采用SZ系列模板。
① 设计原则
依据不同的结构形式及尺寸设计加工模板并使模板系统安全、可靠、经济，具有足够的强度、刚度及稳定性。
② 模板支撑体系
支撑体系采用SZ系列模板支撑体系，严格按有关检验程序进行内部验收。
③ 模板安装
所有模板均采用现场拼装。模板组装好就位前在表面涂刷脱模剂并涂刷均匀且不能过厚。
模板的安装严格按照模板配板设计的要求实施，操作按照《市政工程施工技术规程》执行。
④ 模板的拆除
拆除期限的规定：侧模在混凝土强度能保证井体不因拆模而出现缺棱掉角现象时方可拆除。模板拆除后涂刷机油，选择平整的场地分类码放。模板的部件分类清点验收堆放有序，及时清理及修理。
1.2砖砌检查井施工
① 砌筑材料采用普通烧结砖。
② 当混凝土基础验收后，抗压强度达到设计要求,基础面处理平整和洒水润湿后，严格按设计要求砌筑检查井。
③ 工程所用主要材料，符合设计规定的种类和标号；砂浆随拌随用，常温下，在4小时内使用完毕；气温达30oC以上时，在3小时内使用完毕。
将墙身中心轴线放在基础上，并根据此墙身中心轴线弹出纵横墙边线。
④ 立皮数杆控制每皮砖砌筑的竖向尺寸，并使铺灰、砌砖的厚度均匀，
保证砖皮水平。
⑤ 铺灰砌筑应横平竖直、砂浆饱满和厚薄均匀、上下错缝、内外搭砌、接槎牢固。随时用托线板检查墙身垂直度，用水平尺检查砖皮的水平度。圆形井砌筑时随时检测直径尺寸。
⑥ 井室砌筑时同时安装踏步，位置应准确。踏步安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。
⑦ 检查井接入圆管的管与井内壁平齐，当接入管径大于3mm时，砌砖圈加固。
⑧ 检查井砌筑至规定高程后，及时安装浇筑井圈，盖好井盖。
⑨ 井室做内外防水，井内面用1:2.5防水砂浆抹面，采用三层做法，共厚20mm，高度至闭水试验要求的水头以上5mm或地下水以上5mm，两者取大值。井外面用1:2.5防水砂浆抹面，厚20mm。井建成后经监理工程师检查验收后方可进行下一道工序。
1.3井筒、井盖和踏步
检查井在现况道路和规划道路上的井盖采用重型铸铁井盖，在绿地上和河坡上的井盖采用轻型铸铁井盖，对于井盖设于污水厂厂外的采用“五防”井盖，检查井内采用塑钢踏步，按设计尺寸及规格设置。
井筒为预制混凝土井筒，采用二级以上预制构件专业厂商生产的定型产品。
2. 雨水施工
雨水的施工与道路工程施工配合进行。
2.1施工准备
雨水位置按照道路设计图确定，同时按照雨水位置及设计要求确定雨水支线管的槽位，雨水圈面高程比附近地面低30mm，与附近地面接顺。
依照设计图纸选择正确的雨水井圈，对于不能及时加盖井圈和井篦的雨水加盖保护。
2.2基础施工
依照设定的雨水位置及外形尺寸，开挖雨水槽，开挖雨水支管槽，每侧留出3〜5mm的肥槽。
槽底要夯实，遇有松软土质，换填石灰土，及时浇筑混凝土基础。
2.3砌筑雨水
雨水圈面高程比附近路面低3cm,并与附近路面顺接，雨水管坡度不得小于1%。
在基础上放出雨水侧墙位置线，并安放雨水管，管端面露于雨水内，其露出长度不大于20mm，管端面完整无损。
砌筑雨水灰浆饱满，随砌随勾缝，雨水内保持清洁，砌筑时随砌随清理，砌筑完成后及时加盖。雨水底面用水泥砂浆抹出雨水泛水坡。雨水平面尺寸及位置施工误差不超过±10mm，高程误差不超过-10mm。
连接管与雨水壁连接处，添抹密实。
路下雨水、雨水支管根据设计要求浇筑混凝土基础，坐落于道路基层内的雨水支管做C25级混凝土包封，且在包封混凝土在75%强度前，不得放行交通。
2.4雨水质量
① 雨水位置符合设计要求；内壁勾缝应直顺、坚实，不得漏勾、脱落;
② 井框、井篦应完整、无损，安装平稳、牢固；
③ 井周回填土应符合要求；
④ 管应直顺，管内应清洁，不得有错、反坡、管内接灰浆外露的“舌头灰”、存水及破损现象。管端面完整无损与井壁平齐。
