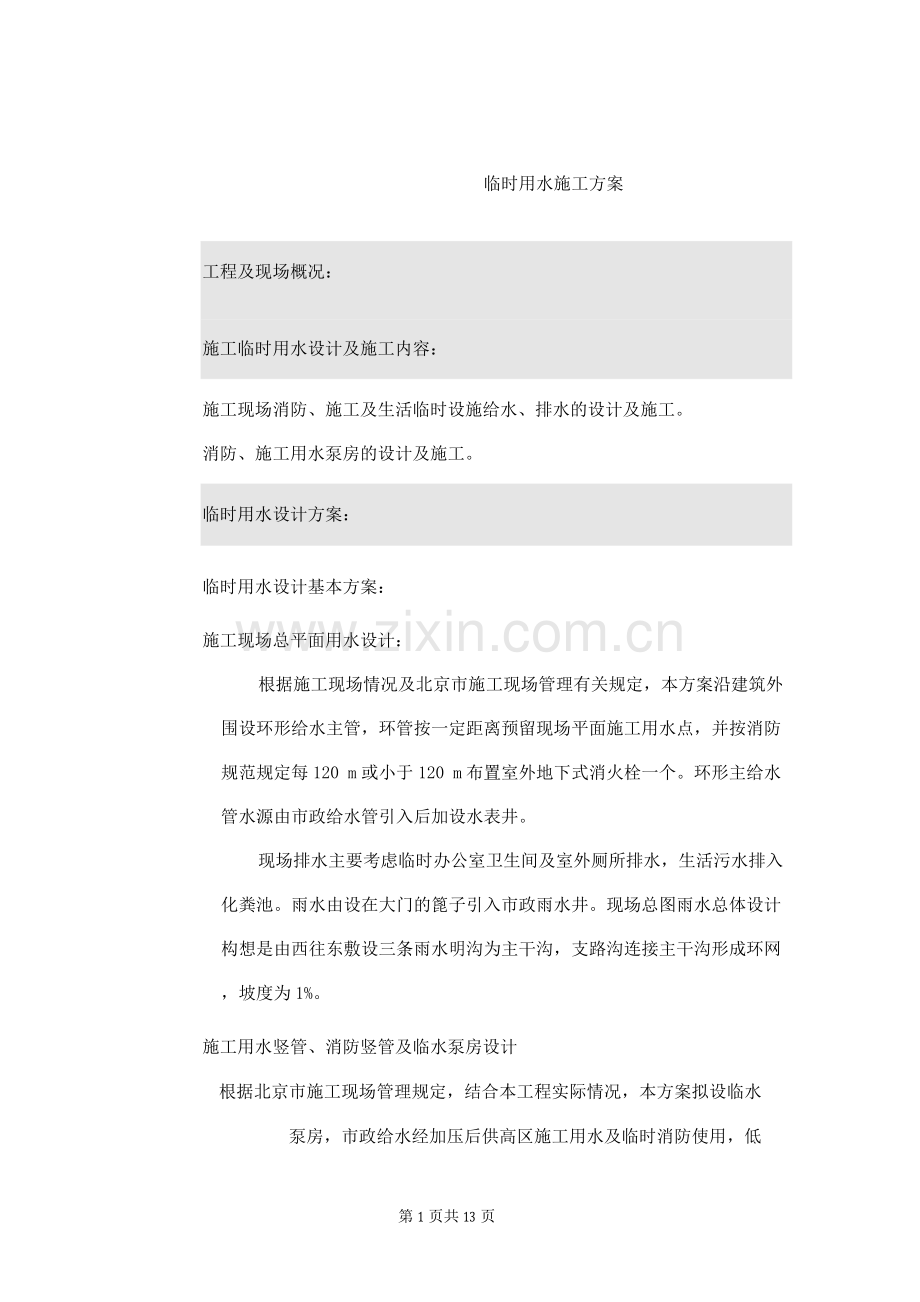

临时用水施工方案
工程及现场概况：
施工临时用水设计及施工内容：
施工现场消防、施工及生活临时设施给水、排水的设计及施工。
消防、施工用水泵房的设计及施工。
临时用水设计方案：
临时用水设计基本方案：
施工现场总平面用水设计：
根据施工现场情况及北京市施工现场管理有关规定，本方案沿建筑外围设环形给水主管，环管按一定距离预留现场平面施工用水点，并按消防规范规定每120 m或小于120 m布置室外地下式消火栓一个。环形主给水管水源由市政给水管引入后加设水表井。
现场排水主要考虑临时办公室卫生间及室外厕所排水，生活污水排入化粪池。雨水由设在大门的篦子引入市政雨水井。现场总图雨水总体设计构想是由西往东敷设三条雨水明沟为主干沟，支路沟连接主干沟形成环网，坡度为1%。
施工用水竖管、消防竖管及临水泵房设计
根据北京市施工现场管理规定，结合本工程实际情况，本方案拟设临水泵房，市政给水经加压后供高区施工用水及临时消防使用，低
第1页共13页

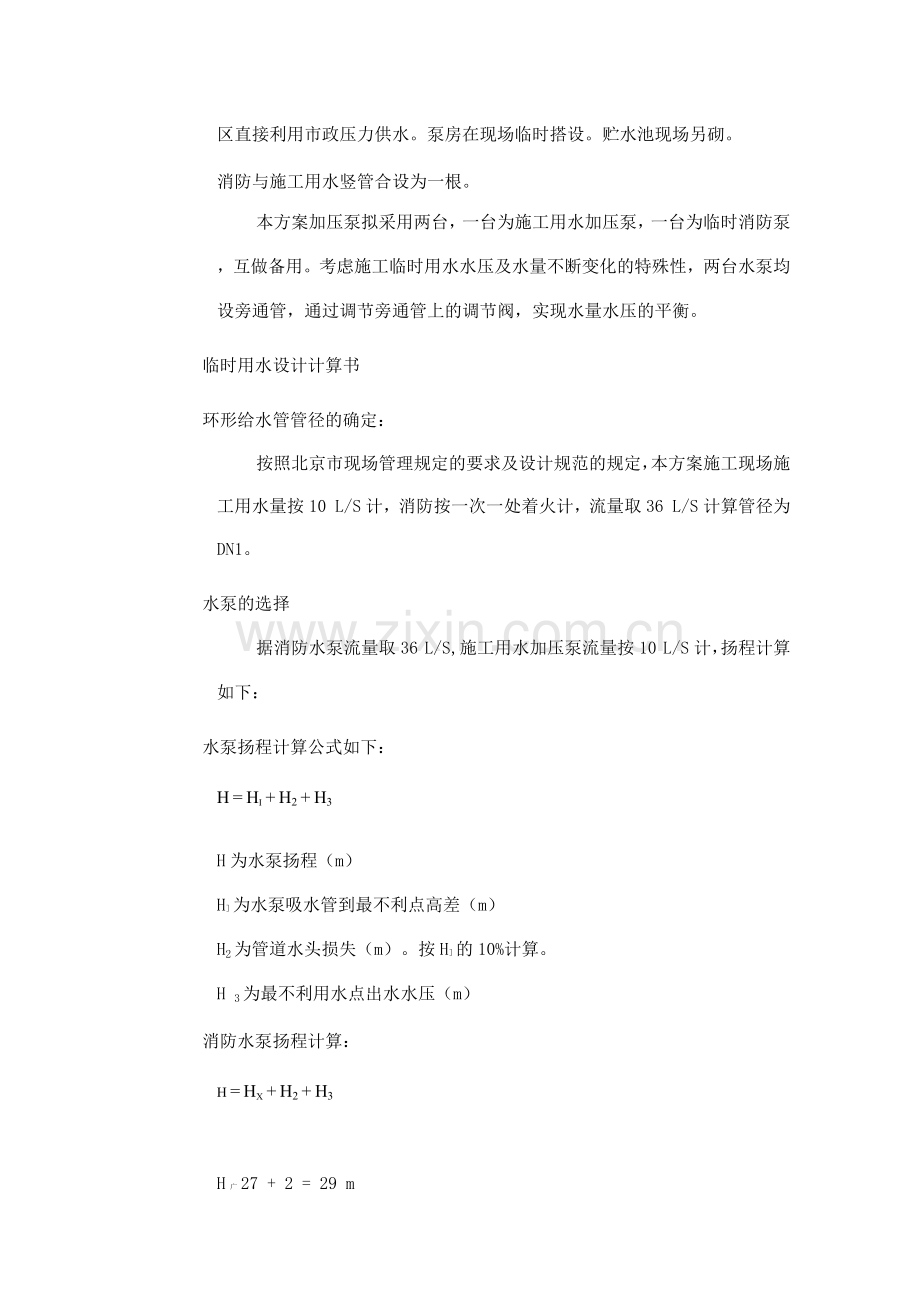

区直接利用市政压力供水。泵房在现场临时搭设。贮水池现场另砌。
消防与施工用水竖管合设为一根。
本方案加压泵拟采用两台，一台为施工用水加压泵，一台为临时消防泵，互做备用。考虑施工临时用水水压及水量不断变化的特殊性，两台水泵均设旁通管，通过调节旁通管上的调节阀，实现水量水压的平衡。
临时用水设计计算书
环形给水管管径的确定：
按照北京市现场管理规定的要求及设计规范的规定，本方案施工现场施工用水量按10 L/S计，消防按一次一处着火计，流量取36 L/S计算管径为DN1。
水泵的选择
据消防水泵流量取36 L/S,施工用水加压泵流量按10 L/S计，扬程计算如下：
水泵扬程计算公式如下：
H = Hi + H2 + H3
H为水泵扬程（m）
H］为水泵吸水管到最不利点高差（m）
H2为管道水头损失（m）。按H］的10%计算。
H 3为最不利用水点出水水压（m）
消防水泵扬程计算：
h = Hx + H2 + H3
H广 27 + 2 = 29 m
第2页共13页
北区室外消防管道埋地暗敷，埋管深度不小于8mm，有车辆通道处加设套管。室外埋地消防管道需进行防腐处理。南区消防管道明装敷设，各个管线配有电伴热保温，防止管道冻损。
室外消防供水由两个系统组成，分别为生活供水和消防水池用水，消防主管道采用DN1的镀锌钢管，支管采用DN65的镀锌钢管。管道为环状，消火栓选择单出 DN65地下式消火栓，采用喷嘴19mm的直流水枪，配25m/DN65mm麻质水龙带，水枪充实水柱13m，每隔50米设置一具。在南区消防系统为明管设置，消防管道进行保温套管和电伴热进行保温处理。当主楼施工到一定程度，将楼内消防立管与预埋管勾通。现场设置数量及位置详见施工现场平面布置图。
生活区消火栓系统采用主管管径DN1，支管DN65的镀锌钢管地埋敷设，设置地下消火栓。
2、楼内消防管网
每栋主楼内设置一根DN1的消防立管，每层设置一个直径65mm的单消火栓，同样配置喷嘴19mm的直流水枪，25m/DN65mm麻质水龙带，水枪充实水柱13m。
3、消防泵房
在在北区西北角空地设置消防泵房，内设消防水池、消防水泵。消防水泵选型为1-315A单级立式离心泵：Q「11L/s，Hb=101m，N=30KW。一用一备，为便于稳压，泵房内设置气压罐。消防水池容积299.7m 3。
4、消防用水量计算：
由于施工现场面积在25公顷以内，因此消防水量在10〜15L/s之间，本工程消防水量q3取11L/s。
第4页共13页
6、管径计算:
室外环管管径：d ,'4 q40-015 = 0.087m 故，环管
h n v3. 14 2. 5
管径采用DN1焊接钢管。
楼内立管管径：d]"强*：；.：、= 0』71m 故，立管管径采用DN1焊接钢管。
7、消防水泵选型及贮水器容积计算：
扬程：以最高层所设消火栓为最不利点消火栓，即
H = H + H + H
x 1 xh w
Hw 一管网总水头损失Kpa
H1 一水泵出水至管网最不利点消火栓栓垂直高度m
Hxh一最不利点消火栓所需水压Kpa
其中H卜=Hq +七+ Hk
因本设计中主楼室内每层设置一个直径65mm的单消火栓，配置喷嘴19mm的直流水枪及25m长DN65mm的麻质水龙带2条，充实水柱为 13m,故查表取 H「16.9m, H「20Kpa。
h =A ・Lq 2・10=0.43 x 25 x 5.22 x 10=29.1Kpa=2.91mH0
d Z d xh2
故 H =H +h +H=16. 9+2. 91+2=21. 81mxh q d k
另，Hw =1.生
h=iL=0.0107•里-L = 0.0107 x 2.52 ： 0.11.3 x ( 88.2+1.1+50)
id 1.3
j
=1. 34 x 139. 3=186. 7Kpa=18. 7mHO
2
Hw = 1. 1hi = 1. 1x19.6 = 20. 6 mH2O
第5页共13页
则：H广 H1 + Hxh + H^ = 88.2+21.81+20.6 = 130.6 mH 2O
故，消防水泵选型为1-315A单级立式离心泵：Q=11L/s,b
Hb=101m，N=30KW。另，因消防设计秒流量为11L/s，设置的消防水箱容积需满足消防用水量，故消防水泵房处设置7.5mx8.5mx3.7m约236m3消防水池一座。
南区西南角设立一个消防泵房，内设消防水池、消防水泵。与市政管网和雨水池相连接，由雨水和市政管网供水。
六、雨水回收与利用
1、雨水管网设计
北区西北角设立一个20m x 15m x 2.4m约720m3雨水收集池，并在现场四周设立多个小雨水池。在施工现场道路两侧、绿化地、办公区及生活区分别设立雨水收集井并串联成网，降雨时收集雨水并汇入雨水收集池回收利用，当遇到特大暴雨雨水收集池满时，雨水流入消防水池。
雨水收集主要用于现场施工道路自动化喷洒降尘、自动洗车池、冲洗厕所等。
2、雨水量计算
根据《室外排水设计规范》，雨水流量公式为：
Q q F
式中：Q——雨水设计流量（L/S）;
q ——设计暴雨强度（L/S hm2）,取187 L/S hm2
——净流系数，取0.4
F——汇水面积（hm2 ）,取10hm 2
北京市暴雨强度公式为：
第6页共13页
21(1 0.811 lgP)q
(t 8)0.711
式中：P设计重现期，单位：年；
t——降雨历时，单位：分钟；
计算得：在重现期1年、降雨历时20分钟情况下的暴雨强度q=187 L/S hm 2。
所以 Q 0.4 187 10 12 897 m 3
南区西南角设立一个雨水池，南区雨水经收集与汇集后流入雨水池回收并利用。
七、排水设计及施工说明
现场生产生活污水排放集水坑沉淀后(洗车池排水另加设隔油池过滤后排放)排入施工现场周边排水管网中。排水管网同为环状，遇拐弯、地泵及生活废水入处均设置集水坑沉淀池，排水沟深3mm,宽3mm,排水沟坡度要求2%。,坡向排水出。
生活区的排水分为生活污水及生活废水两种，生活污水用于冲洗厕所，生活废水直接排入化粪池。排水管干管采用DN3排水管，支管采用DN2排水管，均为埋地敷设，埋深0.5-1.0米。厨房外设置沉淀池和隔油池，厨房排水管预留至隔油池内，厨房内部排水由排水沟通到沉淀池和隔油池。
八、泵房安装
根据GB50974-2014消防给水及消火栓系统技术规范要求，给水泵房、消防泵房设置宽3m*4m砖砌房间，房间内灯具、开关、插座均设置防爆型安装，地面做2m*1m混泥土基础台，混泥土达到强度。内
第7页共13页设安全操作规程牌及本单位消防队直接联系的电话通讯设备，在发生火灾时能及时与消防控制室、消防队有关部门取得联系。
消防泵房采用两组消防泵组，一备一用，为了保证消防水泵不间断地供水，设有两条吸水管，两条吸水管，当其中一条吸水管在检修或损坏时，其余的吸水管应仍能通过1%的用水总量，现场泵房设计为生产和消防用水合用的泵房，在生产用水量达到最大时，仍能保证1%的消防用水量，宜采用自罐式吸水。这种吸水方式，因
消防泵经常充满水，可迅速启动消防水泵，保证火场消防用水。
为保证现场环状管道有可靠的水源，消防水泵有两条出水管直接与环状管道连接，当采用两条出水管时，每条出水管均能满足供应全部用水量。即当其中一条出水管在检修时，其余的水管应仍能供应全部水量。泵房出水管与环状管网应在不同管段连接，以保证供水安全。
消防泵房定期进行运转，润滑机件，并在启动消防水泵后，测定其压力和流量，在消防水泵的出水管上设检查和试验用的放水阀。试验用过的水，回流至水池，节约利用。
消防泵主要靠电力启动，泵房设置柴油发电机组，应急供应带动。为保证消防水泵及时启动，消防泵设置自动供水装置5min内启动供水。保证在水箱内的水用完之前(5 ~ lOmin)，消防泵启动供水，以保证火场用水不致中断。
泵房设备就位找平、找正后，用手盘一下水泵的靠背轮，是否能转动，如果不能转动应请厂家来进行调整。然后接上临时电源，对其进行点动试车，其转动无杂音为合格，水泵和电机安装地脚螺丝应使用弹簧垫圈及平光垫固定。设备不应有缺件、损坏和锈蚀等现象，管
第8页共13页
保护物和堵盖应完好，盘车应灵活，无阻滞、卡住现象，无异常声音。卧式和立式的纵、横向水平度不应超过0.1%°；测量时，应以加工面为准。主动轴与从动轴以联轴节连接时，两轴的平同轴度、两半联轴节端面间的间隙不超过0.5mm。
水泵配件安装：
水泵的出配件安装依次为变径短管、软接头、压力表、止回阀、阀门。泵与管路连接后，应复核找正情况，如由于与管路连接不正常时，应调整管路。
九、管道安装
1、施工给水管道采用焊接管材DN1、DN80、DN50、DN25，焊接。
焊缝均匀，焊波一致。焊接饱满牢固，敲去焊药，无虚焊、气孔、咬肉、夹渣等现象。。管道安装应横平竖直。U字卡螺母必须加平垫。
管道走向、变径依据平面布置图和现场实际而定。
2、消防管道采用》巾65焊接钢管焊接。焊缝均匀，焊波一致。焊接饱满牢固，敲去焊药，无虚焊、气孔、咬肉、夹渣等现象。横管支架最大距离6m,立管最大距离2m。消防箱采用单栓室内消火栓，消防箱阀门中心距地面1.1m。
3、管子内部和管端应清洗干净，清除杂物；密封面和螺纹不应损坏；
4、相互连接的法兰端面或螺纹轴心线应平行、对中，不应接法兰螺栓或管接头强行连接；管路与泵连接后，不应再在其上进行焊接和气割；如需要焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵。
第9页共13页
质量管理及技术资料管理
本工程临水临电执行北京市施工现场临时用水、用电的有关规定。施工单位应按《北京市施工现场管理若干规定》中的有关质量要求进行施工。
施工单位应及时认真地按要求编制、填写与整理隐蔽工程记录等，确保工程竣工后的清理工作的顺利进行。
施工现场排水施工方案
施工现场排水总平面设计
排水走向
施工现场内,东西方向排水沟为主排水沟，由西向东排入沉淀池。
施工现场内,南北方向排水沟为次排水沟，由次排水沟中央向两边排入主排水沟。
排水沟坡度为1%。
雨水及污水经沉淀池沉淀后，排入市政污水管网。
厕所设化粪池，定时由专车抽出运走，不排入市政污水管网。
排水沟做法
排水沟采用砖砌，厚240mm，表面抹灰。
排水沟宽3mm，深＞ 3mm。
排水沟上面盖承重水篦子。
横穿道路的排水沟，砌砖加厚为360mm。
第11页共13页
施工进度及劳动力计划
施工队伍应根据项目经理部要求结合土建工程进度，制订临时用水施工进度计划及劳动力计划。
水压试验：
所有排水管道应进行水压试验，排水管注水高于地面，15min不渗不漏为合格。
安全措施与文明施工
安全措施
施工人员应熟知本工种的安全技术操作规程，正确使用个人防护用品，采取安全防护措施，进入施工现场必须戴安全帽，禁止穿拖鞋或光脚。严禁酒后操作。
加强对电、气焊作业，氧气、乙炔及其它易燃、易爆物的管理，杜绝火灾事故的发生。
使用电气焊时要有操作证，并清理好周围的易燃易爆物品,配备好消防器材，并设专人看火。
线路上禁止带负荷接电断电，并禁止带电操作。
熔化焊锡、锡块、工具要干燥，防止爆溅。
随时检查排水沟状况，遇有坍塌现象马上修理。
文明施工
严格按施工组织设计所布置的方案进行施工，不得随意乱占道路，乱占场地。
注意环境保护，尽量减少施工噪音，避免扰民事件发生。
随时注意清运施工垃圾，不得随意乱堆放。
第12页共13页
设专人清理排水沟、沉淀池，及时清运。
临时用水系统的维护与管理：
施工时应注意保证消防管路畅通，消火栓箱内设施完备且箱前道路畅
通，无阻塞或堆放杂物。
应加强现场厕所的卫生管理，及时冲洗、清扫，保持整洁、无臭味散发。
施工用水竖管及消防竖管在上层楼板浇注前应及时接高，并按每施工两层时接高两层进行。
现场平面应及时清扫，保证干净、无积水。
地下室用水应严格管理制度，有渗漏水时应及时排出。
