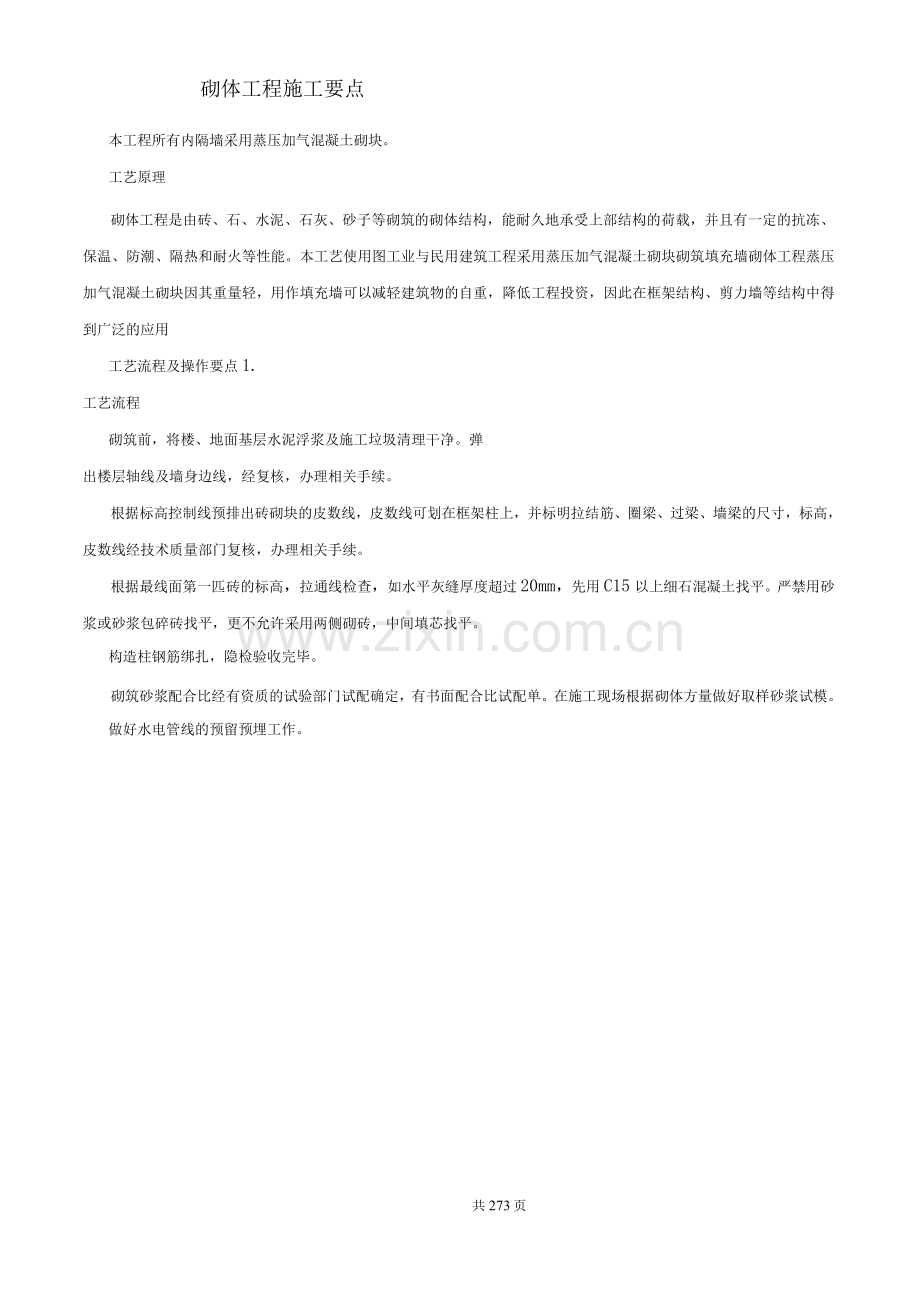

砌体工程施工要点
本工程所有内隔墙采用蒸压加气混凝土砌块。
工艺原理
砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构,能耐久地承受上部结构的荷载,并且有一定的抗冻、保温、防潮、隔热和耐火等性能。本工艺使用图工业与民用建筑工程采用蒸压加气混凝土砌块砌筑填充墙砌体工程蒸压加气混凝土砌块因其重量轻,用作填充墙可以减轻建筑物的自重,降低工程投资,因此在框架结构、剪力墙等结构中得到广泛的应用
工艺流程及操作要点1.
工艺流程
砌筑前,将楼、地面基层水泥浮浆及施工垃圾清理干净。弹
出楼层轴线及墙身边线,经复核,办理相关手续。
根据标高控制线预排出砖砌块的皮数线,皮数线可划在框架柱上,并标明拉结筋、圈梁、过梁、墙梁的尺寸,标高,皮数线经技术质量部门复核,办理相关手续。
根据最线面第一匹砖的标高,拉通线检查,如水平灰缝厚度超过20mm,先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平,更不允许采用两侧砌砖,中间填芯找平。
构造柱钢筋绑扎,隐检验收完毕。
砌筑砂浆配合比经有资质的试验部门试配确定,有书面配合比试配单。在施工现场根据砌体方量做好取样砂浆试模。
做好水电管线的预留预埋工作。
共273页
驶收、养护并
格人下一循坯
+基层希收、的休牌堆
不吾屯
IB皆壬重
见证里样、样制t混隘土)朴笔
均造杜、我前、也或混版L'.
划筑坂宅择块疤]
立杆桂找、回埔 *
刊窟陆,收尾

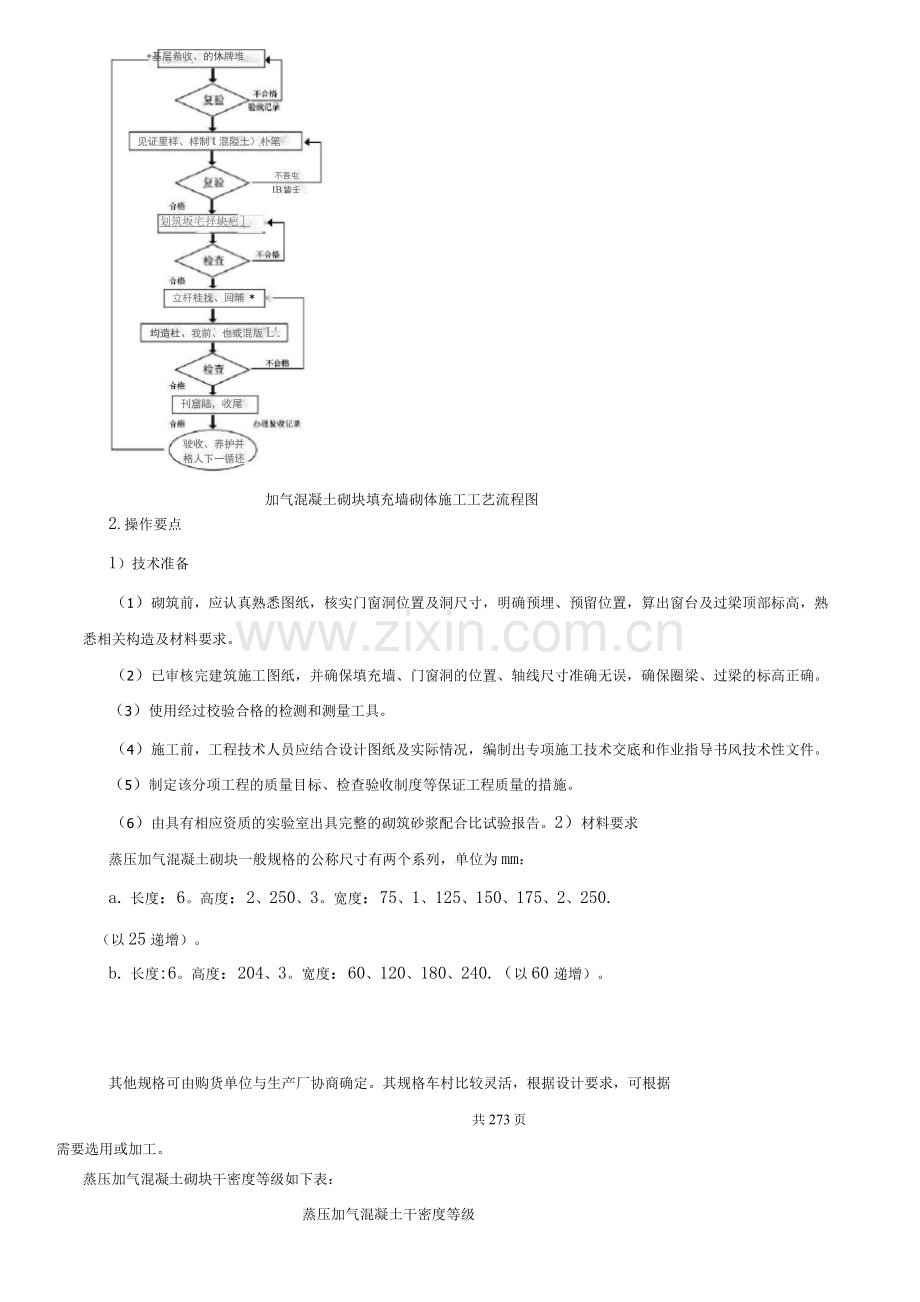

加气混凝土砌块填充墙砌体施工工艺流程图
2.操作要点
1)技术准备
(1)砌筑前,应认真熟悉图纸,核实门窗洞位置及洞尺寸,明确预埋、预留位置,算出窗台及过梁顶部标高,熟悉相关构造及材料要求。
(2)已审核完建筑施工图纸,并确保填充墙、门窗洞的位置、轴线尺寸准确无误,确保圈梁、过梁的标高正确。
(3)使用经过校验合格的检测和测量工具。
(4)施工前,工程技术人员应结合设计图纸及实际情况,编制出专项施工技术交底和作业指导书风技术性文件。
(5)制定该分项工程的质量目标、检查验收制度等保证工程质量的措施。
(6)由具有相应资质的实验室出具完整的砌筑砂浆配合比试验报告。2)材料要求
蒸压加气混凝土砌块一般规格的公称尺寸有两个系列,单位为mm:
a. 长度:6。高度:2、250、3。宽度:75、1、125、150、175、2、250.
(以25递增)。
b. 长度:6。高度:204、3。宽度:60、120、180、240.(以60递增)。
其他规格可由购货单位与生产厂协商确定。其规格车村比较灵活,根据设计要求,可根据
共273页
需要选用或加工。
蒸压加气混凝土砌块干密度等级如下表:
蒸压加气混凝土干密度等级
体积密度级别
(
4
0
0
0
体积密度
优等品
(
0
0
0
0
等品
3
0
0
3
3
合
格品
5
0
0
5
5
蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品,其外观质量要求如
0
8
0
0
3
0
5
0
下表所示。
项目
指标
优等品
等品
一合
格
品
尺寸允许偏
差不大于
(mm )
长度
1
L士
3
4
±士
5
厚度
1
B±
2
3
±士
3
-4
高度
1
H±
2
3
±士
3
-4
缺楞掉角
个数,不多于
(个)
0
12
最大尺寸不得大于(mm)
0
0
77
0
最小尺寸不得大于(mm)
0
0
33
0
平面弯曲不得大于(mm)
0
35
裂纹
条数,不多于
(条)
0
12
在任何一面上的裂纹长度不得大于裂纹方向尺寸的
0
/
3
11
/2
共273页
贯穿一面两棱的裂纹长度不得大于裂纹所在面
的裂纹方向尺寸总和的
0
/
3
11
/3
爆裂、黏模和损坏深度不得大于(mm)
10
0
23
0
表面疏松、层裂
不允许
表面油污
不允许
蒸压加气混凝土砌块干密度为3~8kg/m ,选择砌块时必须具有出厂合格证,其强度等级及干表观密度必须符合设计要求及施工规范的规定。
蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》(GB6566-21)的规定。
施工用水泥采用强度等级为42. 5级或32. 5级的普通硅酸盐水泥或矿渣硅酸盐水泥,需新鲜、无结块。
施工用砂宜采用中砂,砂中泥土含量不应超过5%,并过5mm的密目网筛。3)操作要点
结构经验收合格后,把砌筑基层楼地面的浮浆残渣清理干净进行弹线,填充墙的边线、门窗洞位置线要准确,偏差控制在规范允许的范围内。皮数杆尽可能立在填充墙的两段或转角处,并拉通线。
蒸压加气混凝土砌块砌筑时,墙底部应砌2mm高的烧结普通砖、多孔砖或混凝土空心砌块,或浇筑2mm高等墙厚混凝土坎台,混凝土强度等级宜为C20。
砌筑时应预先试排砌块,并优先使用整体砌块。不得已需断开砌块时,应使用手锯、切割机等工具锯裁整齐,并保护好砌块的棱角,锯裁砌块的长度不应小于砌块总长度的1/3。长度小于等于150mm的砌块不得上墙。砌筑最底层砌块时,当灰缝厚度大于20mm时应使用细石混凝土铺密实,上下皮灰缝应错开搭砌,搭砌长度不应小于砌块总长的1/3。当搭砌长度小于150mm时,即形成通缝,竖向通缝不应大于2皮砌块,否则应配©4钢筋网片或2*6钢筋,长度宜为7mm。如下图所示:
共273页
蒸压加气混凝土砌块砌筑搭砌长度小于150mm时处理方法
砌块墙的转角处,应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处,应使横
墙砌块隔皮断面露头。详见下图:
加气混凝土砌块转角砌法加气混凝土砌块T形砌法
蒸压加气混凝土砌体的竖向灰缝宽度和水平灰缝厚度宜分别为20mm和15mm。灰缝应横平竖直、砂浆饱满,正、反手墙面均宜进行勾缝。砂浆的饱满度不得小于80%。横向灰缝的一次铺灰长度不应大于2m,竖向灰缝应秘临时内外夹板夹紧后灌缝。
蒸压加气混凝土砌体填充墙与结构或构造柱连接的部位,应预埋2巾6的拉结筋拉结筋的竖向间距应为5〜10mm,当匍震要求时,拉结筋的末端应做40mm长)0。弯钩。
有抗震要求的砌体填充墙按设计要求应设置构造柱、圈梁,构造柱的宽度由设计确定,厚度一般与墙等厚,圈梁宽度与墙等宽,高度不应小于120mm。圈梁、构造柱的插筋宜优先预埋在结构混凝土构件中或后植筋,预留长度符合设计要求。构造柱施工时按要求应留设马牙槎,马牙槎宜先退后进,进退尺寸不小于60mm,高度为3mm左右。当设计无要求时,构造柱应设置在填充墙的转角处、T形交接处或端部当墙长大于漩时,应间隔设置圈梁宜设在填充墙高度中部。详见下图。
共273页
蒸压加气混凝土砌块填充墙构造柱
蒸压加气混凝土砌块填充墙砌体与后塞门窗的连接:后塞门窗与砌体间通过木砖与门窗框连接,具体可用1mm长的铁钉把门框与木砖钉牢。木砖可以预埋,也可以后打。预埋木砖时,木砖应经过炭化,埋到预制混凝土块中,随加气混凝土块一起砌筑,预制混凝土块大小应符合砌体模数,或用普通烧结砖在需放木砖部位砌长度240mm、宽度与加气块等厚的砖礅,木砖放置中间。
加气混凝土填充墙砌体在转角处及纵横墙交接处,应同时砌筑,当不能同时施工时,应留成斜槎。砌体每天的砌筑高度不应超过1.8m。
切锯砌块应使用专用工具,不允许用斧或瓦刀任意砍劈。
墙体洞上部应放置2巾6的拉结筋,伸过洞两边长度每边不少于5mm。不同干密度和强度等级的加气混凝土不应混砌。加气混凝土砌块也不得与其它
砖、砌块混砌。但在墙底、墙顶及门窗洞处局部采用烧结普通砖和多孔砖砌筑不视为混砌。
质量控制要求1.
材料的控制
蒸压加气混凝土砌块砌筑时的产品龄期应超过28d。
砌筑砂浆用水必须符合国家现行标准《混凝土拌合用水标准》(JGJ63)的规定。水泥进场使用前,应分批对强度、安定性进行检验。当在使用中对水泥质量有怀
疑或水泥出厂超过3个月时,应进行复查试验,并按其结果使用。钢筋材质应有出厂合格证和质量证明单及复试报告。
2.技术的控制
砌筑前,墙底部应砌烧结普通砖或多孔砖,或现浇混凝土坎台,其高度不宜小于2mm。
共273页
框架柱、剪力墙侧面等结构部位应预埋e6的拉墙筋和构造柱、圈梁的插筋,或者结构施工后植上钢筋。
蒸压加气混凝土砌块填充墙砌体施工过程中,严格按设计要求留设构造柱,当设计无要求时,应按墙长度每5m设构造柱。构造柱应置于墙的端部、墙角和T形交叉处。构造柱马牙槎应先退后进,进退尺寸大于60mm,进退高度宜为砌块1〜2层高度,且在30而 左右。
加气混凝土砌块填充墙与构造柱之间以 梃 拉结筋连接,拉结筋按墙厚每120mm
放置一根,120mm厚墙放置两根拉结筋。拉结筋埋于砌体的水平灰缝中,埋入每边墙的长度不应小于5mm。
加气混凝土砌体填充墙每天的砌筑高度不宜超过1.8m,并且填充墙上不得留设脚手眼、搭设脚手架。
蒸压加气混凝土砌体填充墙砌筑前应进行排砖、截砖,达到节约材料、减少建筑垃圾的目的。
3.质量的控制
加气混凝土砌块填充墙砌体的灰缝砂浆饱满度应符合施工规范>80%的要求,尤其
是外
墙,须防止因砂浆不饱满、假缝、透明缝等引起墙体渗漏,防止内墙的抗剪切强度不足引起质量通病。
填充墙砌至接近梁底、板底时,应留一定的空隙,待填充墙砌筑完并至少间隔7d后,再将其补砌挤紧,防止上部砌体因砂浆收缩而开裂。方法为:当上部空隙小于等于20mm时,
用1: 2水泥砂浆嵌填密实;稍大的空隙用细石混凝土镶填密实;大空隙用烧结标准砖或多孔砖呈60°角斜砌挤紧,但砌筑砂浆必须密实 不允许出现平砌、生摆(填充墙上部斜砖砌筑时出现的干摆或砌筑砂浆不密实形成孔洞等)等现象。
砌筑时,应向砌筑面适量浇水湿润,砌筑砂浆有良好的保水性,并且砌筑砂浆铺设长度不应大于2m,避免因砂浆失水过快引起灰缝开裂。
砌筑过程中,应经常检查墙体的垂直平整度,并应在砂浆初凝前用小木锤或撬杠轻轻进行修正,防止因砂浆初凝造成灰缝开裂。
砌体施工应严格按施工规范的要求进行错缝搭砌,避免因墙体形成通缝削弱其稳定性。
质量检验标准1.
一般规定
蒸压加气混凝土砌块施工前,其产品龄期不应少于28d。
共273页
蒸压加气混凝土砌块在运输、装卸过程中,严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐,堆置高度不应超过2m,并应采取措施,防止雨淋。
蒸压加气混凝土砌块砌筑时,应向砌筑面适量浇水。
蒸压加气混凝土砌块砌筑墙体时,墙底部应砌普通烧结砖或多孔砖,或普通小型混凝土空心砌块,或现浇混凝土坎台等,其高度不宜小于2mm。
2.主控项目
蒸压加气混凝土砌块和砌筑砂浆的强度等级应符合设计要求。
检验方法:检查砌块的产品合格证书、产品性能检测报告和砂浆试验报告。3.
一般项目
填充墙砌体一般尺寸的允许偏差宜符合下表的规定。
项次
项 目
允许偏差(sun)
检验方法
轴皴位移
10
1
赤于等于
15
垂直度
用?m托蝮械或吊线尺皇检昏
大于3m
10
2:
表面平整度
用二m靠尺、楔形塞尺检查
3
门留泡高、宽(后塞)
±5'
尺呈福查
4
5卜墙上、下曲偏移
.20
用经纬位或吊线检查
加气混凝土砌体填充墙横向和竖向灰缝砂浆饱满度应大于等于80%,用百格网检查。
圈梁、构造柱及墙体拉结筋的位置、锚固及搭接长度应符合设计及施工规范的要求,并进行隐蔽验收,填写隐蔽验收单。
质量通病防止
现象:填充墙与柱、梁、墙连接处出现裂缝,严重的受冲撞时倒塌。原因分析:
混凝土柱、墙、梁未按规定预埋拉接筋,或偏位、规格不符。
砌填充墙时未将拉接筋调直或未放在灰缝中,影响钢筋的拉接能力。钢筋混凝土梁、板与填充墙之间未楔紧,或没有用砂浆嵌填嵌密实。预防措施:
加气砌块填充墙与柱和承重墙交接处应沿墙高每隔lm设置2巾6拉接筋,伸入填充墙内不得小于5mm。
填充墙砌至拉接筋部位时,将拉接筋调直,平铺在墙身上,然后铺灰砌墙;严禁把拉接筋折断或未进入墙体灰缝中。
填充墙砌完后,砌体还将有一定的变形,因此要求填充墙砌到梁、板底留一定的空隙,在抹灰前再用侧砖、立砖或预制混凝土块斜砌挤紧,其倾斜度为60。左右砌
共273页
筑砂浆要饱满。另外,在填充墙与柱、梁、板结合处须用砂浆嵌缝,这样使填充墙与梁、板、柱结合紧密,不易开裂。
成品保护
加气混凝土砌块运输、装卸过程中,严禁抛掷和倾倒,防止损坏棱角边。搭、
拆脚手架时,不得碰撞已砌墙体和门窗边角。
在加气混凝土墙上开洞、开槽时,应弹线切割,并保持块体完整;如有活动或损坏,应进行补强处理。
质量记录
砂浆配合比设计检验报告单。砂
浆抗压强度检验报告单。水泥检验
报告单。
加气混凝土砌块检验报告单。砂
检验报告单。
加气混凝土砌块砌体工程检验批质量验收记录。
