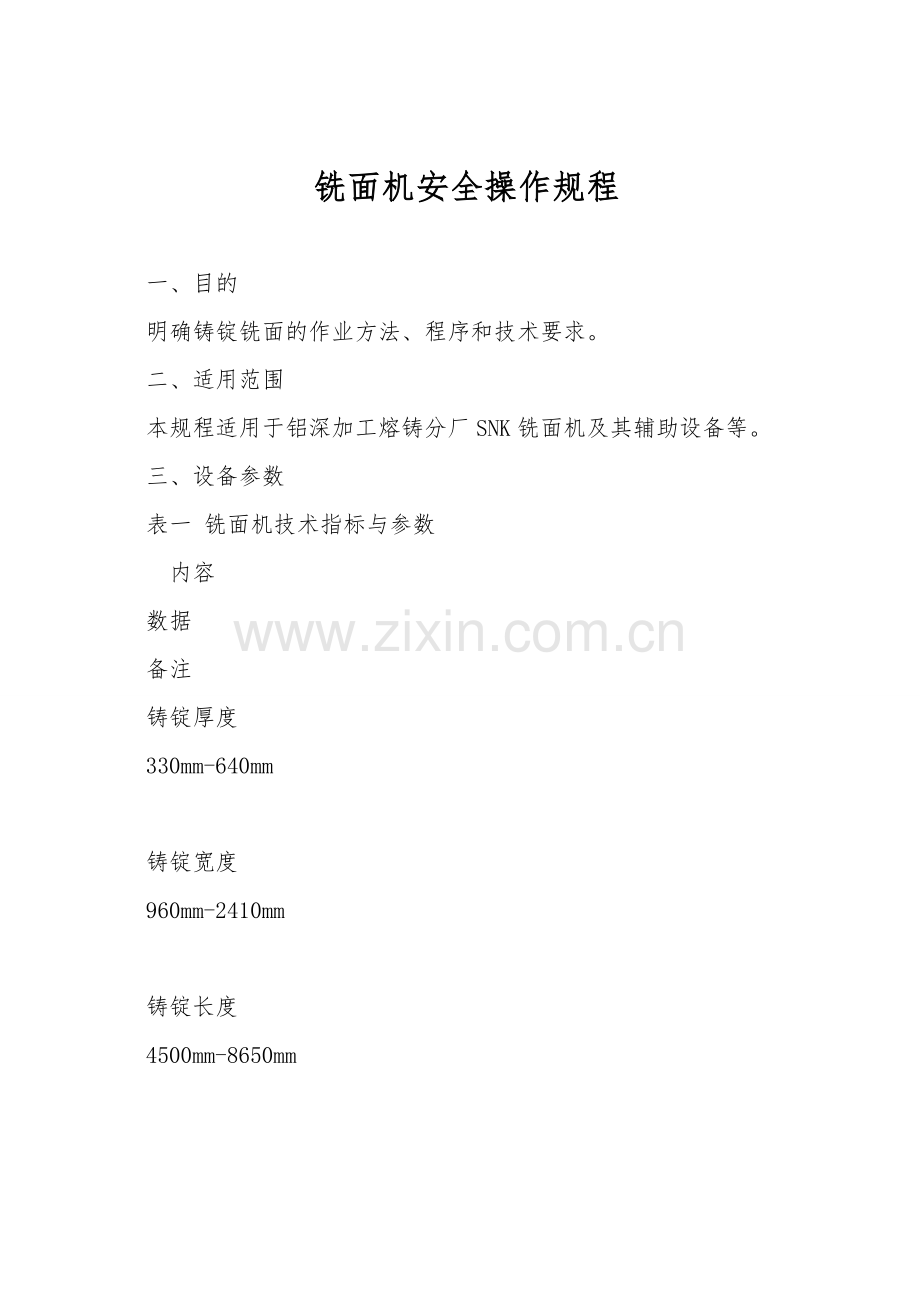

铣面机安全操作规程

一、目的
明确铸锭铣面的作业方法、程序和技术要求。
二、适用范围
本规程适用于铝深加工熔铸分厂SNK铣面机及其辅助设备等。
三、设备参数
表一 铣面机技术指标与参数
内容
数据
备注
铸锭厚度
330mm-640mm

铸锭宽度
960mm-2410mm

铸锭长度
4500mm-8650mm

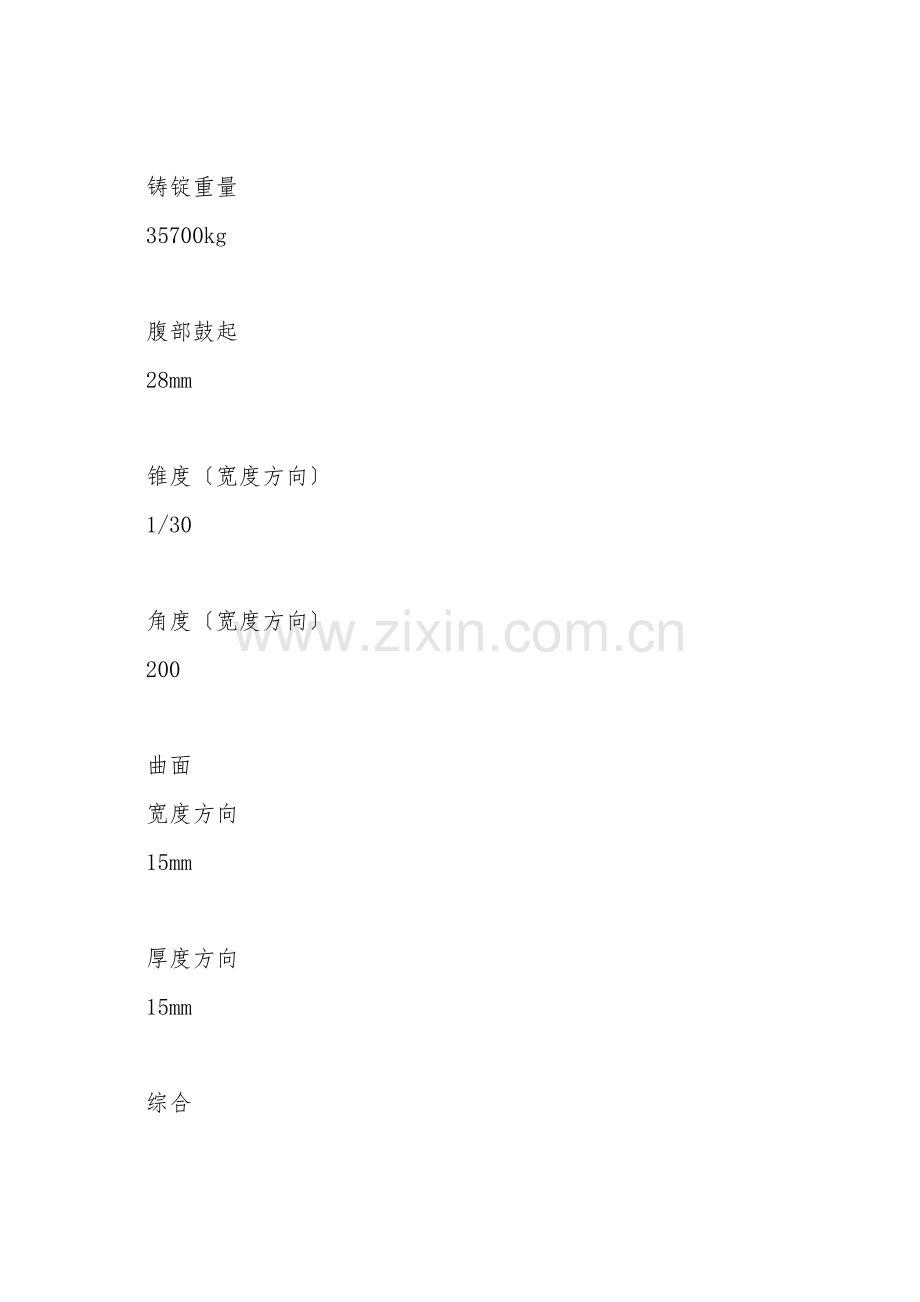

铸锭重量
35700kg

腹部鼓起
28mm

锥度〔宽度方向〕
1/30

角度〔宽度方向〕
200

曲面
宽度方向
15mm

厚度方向
15mm

综合
15mm

铣削深度
厚度方向
〔上下面〕
15mm
单侧自动 20mm
单侧 30mm
宽度方向
〔侧面〕
10mm
单侧自动 20mm
单侧 22mm
四、内容
〔一〕双机架联动作业
1、保证一号机加紧工作台与锯床下游输送辊道衔接正常。
2、锯床下游辊道将铸锭输送到加紧工作台。
3、启动工作台对中装置对中扁锭，对中完成后启动夹紧装置。
4、启动测量装置，通过传感器前后移动对铸锭尺寸进行测量，利用传感器测量传感器与铸锭表面的距离，计算出加工前铸锭的宽度和厚度，并进一步依据测量和计算结果求出铸锭表面的不平整度和切削深度，并且由此计算出铣削后的铸锭的宽度和厚度。
5、测量完成之后，夹紧工作台返回初始位置，主铣刀盘、侧铣刀盘则依据测量结果各自进入相应最正确铣削位置。
6、启动工作台，在夹紧工作台移动过程中对铸锭上表面、两个上侧倾斜面及一个侧立面，共4 面进行加工。在加工完成后，夹紧工作台对中和卡紧松开。
7、铸锭在侧立面加工完成后进入检验平台并暂时停止行进，在此，操作人员进行目测检验、按下OK或NG 按钮并将铸锭移送至翻锭机，在宽度方向上对中卡紧后翻转180度，然后对中和卡紧松开。
8、启动中间辊道，把铸锭从翻锭机经由中间辊道移到用于下表面加工的2号机夹紧工作台上，再次对中并夹紧。
9、与第4步类似，利用传感器测量传感器与铸锭上表面的距离，计算出主铣刀盘的加工位置，并依据1号机的相关测量结果计算出侧铣刀盘的加工位置。
10、在夹紧工作台移动过程中，对剩下的4个面〔原下表面、2 个下侧倾斜面、侧立面〕进行加工。加工方法与第6步相同。加工完成之后，夹紧工作台对中和夹紧松开。
11、启动输送辊道，将铸锭从夹紧工作台移送至出口辊道1。每次当加工完毕的铸锭移送至出口辊道1后，夹紧工作台马上快速退回到铣削开始位置，以接收下一个工件。
12、加工后的铸锭被移送至出口辊道1后,操作人员在此对下表面的加工质量进行目测检验，然后通过1号出口辊道下的称重装置自动测量加工后的铸锭重量。出口辊道1的后端配备有打标装置，打标装置将在铸锭前端面打印铸锭识别管理编号。〔同时将相关数据上传到上位计算机〕。
13、加工好的铸锭在完成打标之后，进入出口辊道2。此处的出口辊道2仅是一段缓冲辊道。当出口辊道3可以接受下一块铸锭时，相关铸锭随之进入出口辊道3。
14、进入出口辊道3的铸锭在旋转90度之后，通过天车卸下或者通过加热炉侧的输送辊道运走。
〔二〕单机架作业
当出现其中一个机架检修维护、机械故障的原因无法工作时，参照本规程进行作业。
1、保证一号机加紧工作台与锯床下游输送辊道衔接正常，将铸锭输送到加紧工作台〔二号机单独作业时，直接用天车将扁锭吊至二号机夹紧工作台〕。
2、启动工作台对中装置对中扁锭，对中完成后启动夹紧装置。
3、启动测量装置，通过传感器前后移动对铸锭尺寸进行测量，利用传感器测量传感器与铸锭表面的距离，计算出加工前铸锭的宽度和厚度，并进一步依据测量和计算结果求出铸锭表面的不平整度和切削深度，并且由此计算出铣削后的铸锭的宽度和厚度。
4、测量完成之后，夹紧工作台返回初始位置，主铣刀盘、侧铣刀盘则依据测量结果各自进入相应最正确铣削位置。
5、启动工作台，在夹紧工作台移动过程中对铸锭上表面、两个上侧倾斜面及一个侧立面，共4 面进行加工。在加工完成后，夹紧工作台对中和卡紧松开。
6、铸锭在侧立面加工完成后进入检验平台并暂时停止行进，在此，操作人员进行目测检验、按下OK或NG 按钮并将铸锭移送至翻锭机，在宽度方向上对中卡紧后翻转180度，然后对中和卡紧松开。
7、启动中间辊道，将铸锭返回至一〔二〕号夹紧工作台。
8、对剩余几个面进行加工，按上述第2步至第5步的顺序操作。
9、加工后的铸锭移送至出口辊道1,操作人员在此对下表面的加工质量进行目测检验，然后通过1号出口辊道下的称重装置自动测量加工后的铸锭重量。出口辊道1的后端配备有打标装置，打标装置将在铸锭前端面打印铸锭识别管理编号。〔同时将相关数据上传到上位计算机〕。
10、加工好的铸锭在完成打标之后，进入出口辊道2。此处的出口辊道2仅是一段缓冲辊道。当出口辊道3可以接受下一块铸锭时，相关铸锭随之进入出口辊道3。
11、进入出口辊道3的铸锭在旋转90度之后，通过天车卸下或者通过加热炉侧的输送辊道运走。
