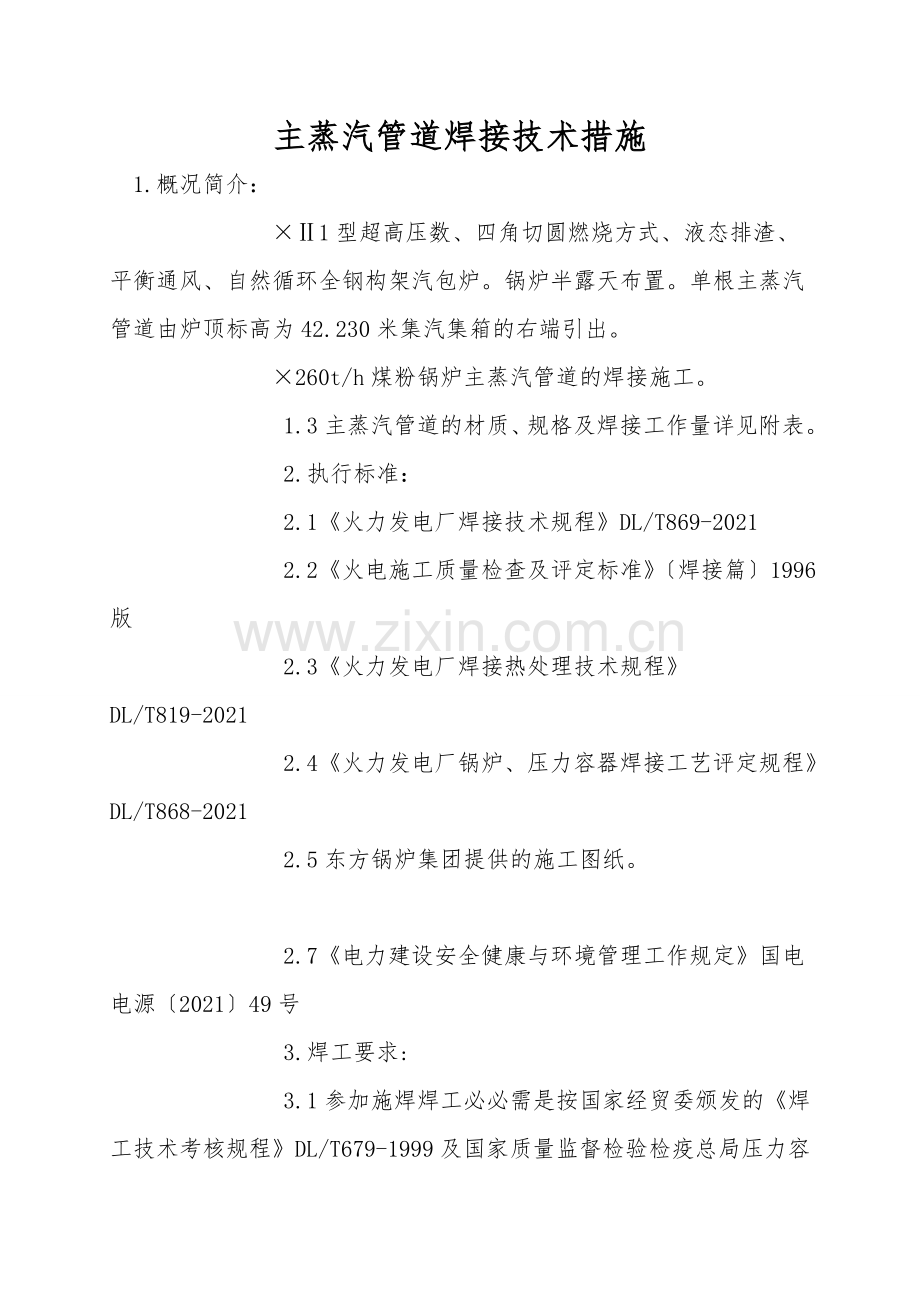

主蒸汽管道焊接技术措施
1.概况简介：
       ×Ⅱ1型超高压数、四角切圆燃烧方式、液态排渣、平衡通风、自然循环全钢构架汽包炉。锅炉半露天布置。单根主蒸汽管道由炉顶标高为42.230米集汽集箱的右端引出。
       ×260t/h煤粉锅炉主蒸汽管道的焊接施工。
        1.3主蒸汽管道的材质、规格及焊接工作量详见附表。
        2.执行标准：
        2.1《火力发电厂焊接技术规程》DL/T869-2021
        2.2《火电施工质量检查及评定标准》〔焊接篇〕1996版
        2.3《火力发电厂焊接热处理技术规程》DL/T819-2021
        2.4《火力发电厂锅炉、压力容器焊接工艺评定规程》DL/T868-2021
        2.5东方锅炉集团提供的施工图纸。

        2.7《电力建设安全健康与环境管理工作规定》国电电源〔2021〕49号
        3.焊工要求:

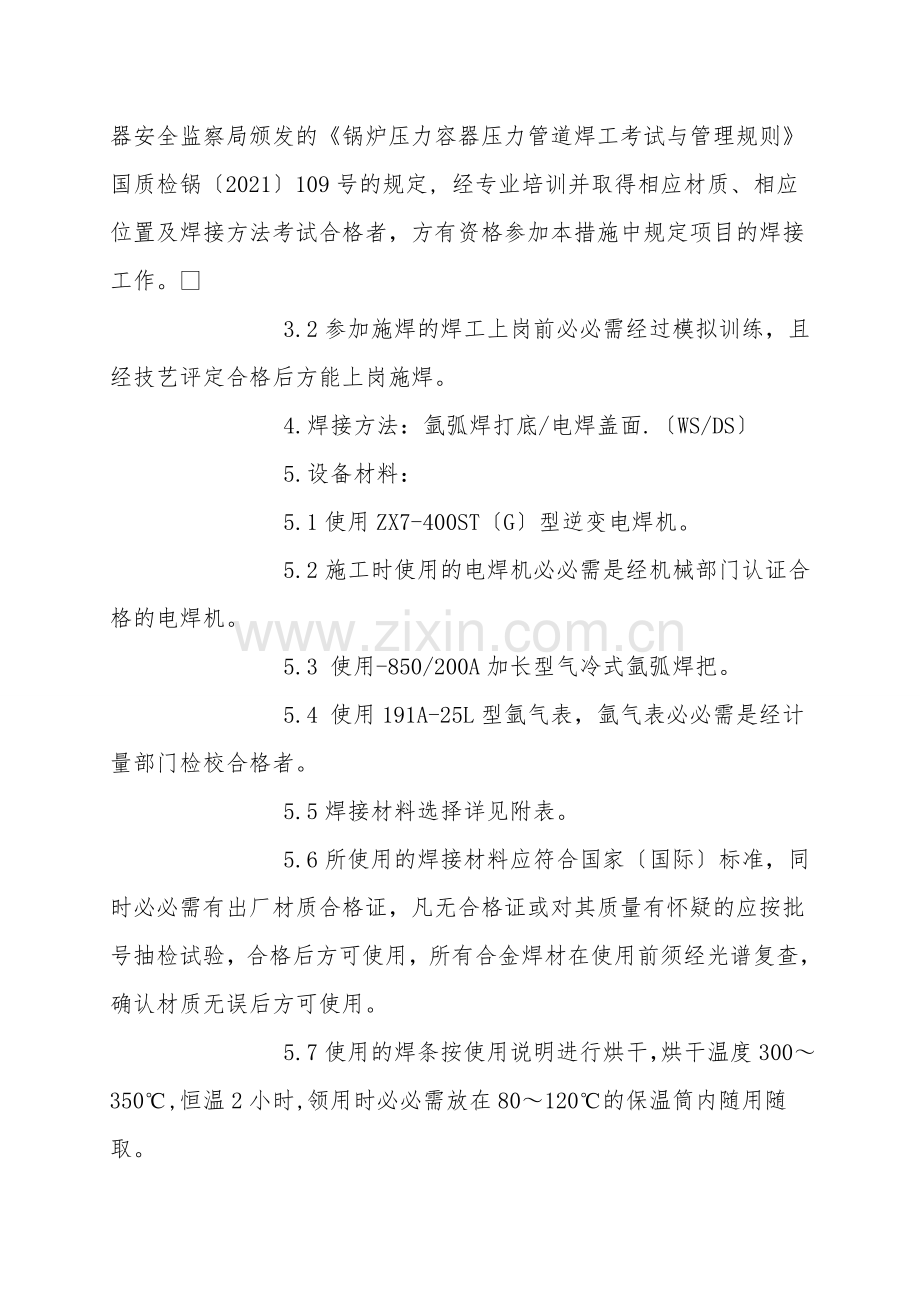

        3.1参加施焊焊工必必需是按国家经贸委颁发的《焊工技术考核规程》DL/T679-1999及国家质量监督检验检疫总局压力容器安全监察局颁发的《锅炉压力容器压力管道焊工考试与管理规则》国质检锅〔2021〕109号的规定, 经专业培训并取得相应材质、相应位置及焊接方法考试合格者，方有资格参加本措施中规定项目的焊接工作。
        3.2参加施焊的焊工上岗前必必需经过模拟训练，且经技艺评定合格后方能上岗施焊。
        4.焊接方法：氩弧焊打底/电焊盖面.〔WS/DS〕
        5.设备材料：
        5.1使用ZX7-400ST〔G〕型逆变电焊机。
        5.2施工时使用的电焊机必必需是经机械部门认证合格的电焊机。
        5.3 使用-850/200A加长型气冷式氩弧焊把。
        5.4 使用191A-25L型氩气表，氩气表必必需是经计量部门检校合格者。
        5.5焊接材料选择详见附表。
        5.6所使用的焊接材料应符合国家〔国际〕标准，同时必必需有出厂材质合格证，凡无合格证或对其质量有怀疑的应按批号抽检试验，合格后方可使用，所有合金焊材在使用前须经光谱复查，确认材质无误后方可使用。
        5.7使用的焊条按使用说明进行烘干，烘干温度300～350℃,恒温2小时,领用时必必需放在80～120℃的保温筒内随用随取。
        5.8氩气在使用前，检查瓶体上有无出厂合格标签，以验证其纯度是否符合GB/T4872-1995的规定，并检查瓶阀有无漏气或失灵现象。在使用过程中如发现氩气有异常现象应马上停止使用。
        5.9输送氩气的带子必必需是专用的，带子不宜过长，一般不超过30米，新带子在使用前先用氩气吹扫干净。
        6.焊前准备：
        6.1焊工施焊前必需经技术人员进行技术交底，然后方可施焊，施焊人员严格按照措施中要求进行焊接，不得随意更改。焊接过程中，应强化焊接的工艺管理，强调焊工严格执行焊接工艺，设专人控制焊接过程中的质量。如层间清理、避免焊工疲惫作业、保证焊接工作环境等、强化监督和检验。
        6.2露天场所作业时必必需搭设苫布棚子用来防风、防雨.
        6.3焊接前必必需采纳充氩保护措施，避免根部氧化。
        6.4管子组对前必需经光谱检验，确认材质无误后方可组对.
        6.5管件组装时应垫置牢固，使焊口处于不受力状态，脚手架应尽量满足施焊人员的操作要求。
        6.6对口前将待焊件坡口内外侧四周10～15mm范围内的油、漆、锈、垢等打磨干净使其露出金属光泽，并检查有无重皮、裂痕等缺陷，如有，必必需消除后再重新组对。
        6.7对口装配时，严禁在管道上焊接临时支撑物，焊口组对后由施焊人员校核对口尺寸，符合制定要求方可施焊。在施焊过程中不得碰撞、撬动管件，垂直管件不同意将其自重作用在未焊完的焊口上，以防出现裂痕。对口时的支撑及导链等受力设施应等到焊口检验合格后方可拆掉。
        6.8对接管口端面应与管子中心线垂直。其偏斜度Δf≤2 mm，如以下图所示：

        6.9管件坡口以供方加工的坡口为准，如自行加工执行《火力发电厂焊接技术规程》DL/T869-2021的要求；对口间隙2～4mm。
        6.10管件对口时，一般应做到内壁齐平。如有错口，局部错口值不应超过管件壁厚的10%，且不大于1mm。
        6.11施焊前彻底清除将要使用焊丝表面的油、漆、垢、锈等污物。
       ≤3/200 mm。如以下图所示：

        6.13除制定的冷拉口外，其余禁止强力对口，更不同意利用热膨胀法对口，以防引起附加应力。
        6.14关于打磨后不能马上焊接的焊口，应抹上黄油，以防生锈。
        6.15施焊前必必需进行预热；详见《热处理技术措施》
        6.16焊接施工过程包括对口装配，预热、施焊，热处理和检验四个工序，每道工序符合要求后方可进行下道工序，否则禁止下道工序施工。
        7.焊接工艺:
       ℃。
        7.2依据焊接工艺评定焊前必必需进行预热。预热方法用远红外自动控温法，7.3氩弧打底时预热100～150℃，打底完毕后升温至200～300℃后开始焊接。层间温度不得高于400℃。
        7.4焊接参数的选择：执行工艺评定后的参数。
        7.5为了减少焊接变形和接头缺陷，采纳双人对称焊。
        7.6严禁在被焊工件表面任意引弧、试验电流或焊接临时支撑物。焊接时引弧应在被焊件坡口内进行。
        7.7点固焊时，采纳“定位块〞点固在坡口内，“定位块〞选用20钢，点固焊用的焊接材料、施焊工艺、焊工和预热温度的要求与正式施焊时相同，同时还应满足以下要求：
        7.7.1点固焊和施焊过程中不得在管子表面引燃电弧，点固焊后应仔细检查焊点的质量，如发现有缺陷，应将该焊点清除，重新进行点焊。不得使用重复熔化的方法消除缺陷。
        7.7.2点固焊的位置，一般选择在平焊或立焊位置。困难位置的焊口，其点固的位置以不影响操作为原则。焊点两端焊成斜坡状，以保证接头质量。
