混凝土工程质量保证技术措施.docx

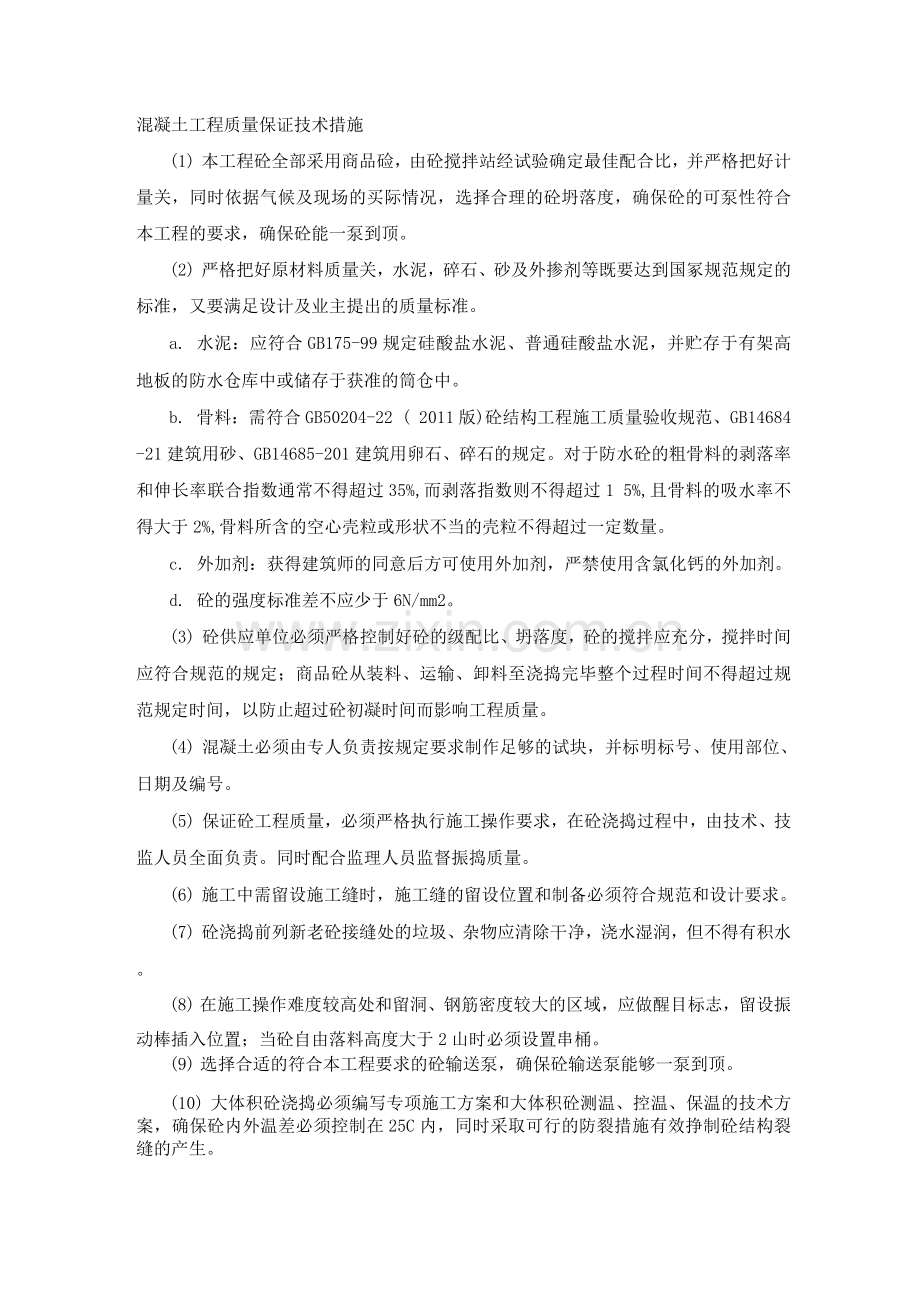

混凝土工程质量保证技术措施
(1) 本工程砼全部采用商品硷，由砼搅拌站经试验确定最佳配合比，并严格把好计量关，同时依据气候及现场的买际情况，选择合理的砼坍落度，确保砼的可泵性符合本工程的要求，确保砼能一泵到顶。
(2) 严格把好原材料质量关，水泥，碎石、砂及外掺剂等既要达到国冢规范规定的标准，又要满足设计及业主提出的质量标准。
a. 水泥：应符合GB175-99规定硅酸盐水泥、普通硅酸盐水泥，并贮存于有架高地板的防水仓库中或储存于获准的筒仓中。
b. 骨料：需符合GB50204-22 ( 2011版)砼结构工程施工质量验收规范、GB14684 -21建筑用砂、GB14685-201建筑用卵石、碎石的规定。对于防水砼的粗骨料的剥落率和伸长率联合指数通常不得超过35%,而剥落指数则不得超过1 5%,且骨料的吸水率不得大于2%,骨料所含的空心壳粒或形状不当的壳粒不得超过一定数量。
c. 外加剂：获得建筑师的同意后方可使用外加剂，严禁使用含氯化钙的外加剂。
d. 砼的强度标准差不应少于6N/mm2。
(3) 砼供应单位必须严格控制好砼的级配比、坍落度，砼的搅拌应充分，搅拌时间应符合规范的规定；商品砼从装料、运输、卸料至浇捣完毕整个过程时间不得超过规范规定时间，以防止超过砼初凝时间而影响工程质量。
(4) 混凝土必须由专人负责按规定要求制作足够的试块，并标明标号、使用部位、日期及编号。
(5) 保证砼工程质量，必须严格执行施工操作要求，在砼浇捣过程中，由技术、技监人员全面负责。同时配合监理人员监督振捣质量。
(6) 施工中需留设施工缝时，施工缝的留设位置和制备必须符合规范和设计要求。
(7) 砼浇捣前列新老砼接缝处的垃圾、杂物应清除干净，浇水湿润，但不得有积水。
(8) 在施工操作难度较高处和留洞、钢筋密度较大的区域，应做醒目标志，留设振动棒插入位置；当砼自由落料高度大于2山时必须设置串桶。
(9) 选择合适的符合本工程要求的砼输送泵，确保砼输送泵能够一泵到顶。
(10) 大体积砼浇捣必须编写专项施工方案和大体积砼测温、控温、保温的技术方案，确保砼内外温差必须控制在25C内，同时采取可行的防裂措施有效挣制砼结构裂缝的产生。
(11) 大体积砼浇捣每只硷泵配备5只振动棒，并派专人管理和指挥，确保砼浇捣质量。
(12) 对底板大体积砼养护采用表面覆盖草包加塑料薄膜各2层的方法进行蓄热养护。
(13) 楼层砼浇捣标高采用水准仪专人跟踪进行测量，确保砼浇捣高度满足设计和施工要求。
(14) 楼面砼浇捣时，应铺设架空走道扳，禁止人在钢筋上直接踩踏，以免造成钢筋变形位移。
(15) 在高、低标号交界区域严格保证高标号砼的质量，先浇注高标号砼，然后再浇注低标号砼，在竖向高标号砼和水平低标号砼交界处，沿竖向体系外侧向外延伸5mm设置双层钢丝网，确保低标号砼不会流入高标号砼构件内。
(16) 混凝土、砌筑砂浆必须由专人负责按规定要求制作足够的试块，并标明标号、使用部位、日期及编号。
(17) 砼表面处理做到“三压三平”
a. 首先，按面标高用煤撬拍板压实，刮尺刮乎。
b. 其次，初凝前用铁滚桶碾压数遍滚平。
c. 最后终凝前，用木蟹打磨压实、整平，防止基础砼表面收水裂缝。
6.4.2钢筋工程质量保证技术措施
(1) 所用钢筋、钢筋连结器应具有出厂质量证明，对各钢厂的材料应进行抽样检查，并附有抽样报告，不得未经试验盲目使用。
(2) 本工程所使用钢筋必须为甲方指定国内大型钢铁厂生产的钢筋。
(3) 钢筋由钢筋翻样按设计图提出配料清单，并由专人对配料清单进行审核。同时所配钢筋应满足设计对接头形式及错开要求，搭接长度、弯钩符合设计施工规范的规定。钢筋品种、规格若要代替时，应征得设计单位同意，并办妥手续。
(4) 本工程钢筋根据施工进度和配料清单分批加工和进场。本工程工地内设置钢筋堆场，对进场钢筋进行整理，分类堆放。
(5) 楼面面筋定位采用“钢筋马凳”和定型固定件式塑胶垫块。
(6) 加强钢筋施工工序质量质量管理。本工程钢筋验收实行按工序分阶段三级验收制度，未经隐蔽工程验收合格，不得进行下道工序施工。
(7) 在钢筋绑扎过程中，如遇钢筋与埋件、钢结构或其它设施相碰时，应会同有关人员研究处理，并得设计确认同意后方能进行下道工序，不得任意弯、割、拆、移。
(8) 弯曲不直的钢筋应校正后方可使用，但不得采用预热法校直，沾染油渍和污泥的钢筋必须清洗干净方可使用。
(9) 在钢筋绑扎过程中，如遇钢筋过密无法绑扎时.应先制作节点钢筋绑扎实样并会同设计、监理研究处理。
(10) 注意满足砼浇捣时的保护层要求。按设计的保护层厚度事先做好带铁丝的预制砼垫块，砼垫块宜采用普525#水泥按1： 1〜l： 2的比例砂浆制作，垫块设置的间距距宜控制在每平米l块。
(11) 底板承台钢筋绑扎必须制作钢筋支架。
(12) 为了保证浇灌时顺利下料和振捣，钢筋在绑扎过程中必须注意钢筋的排列布置。特别是在钢筋过密部位，对水平筋布置应尽量留出下料串筒的间隙，闻隙大于15cm ；若不能按设计要求排列时，应会同技术部门协商统，并经设计认可。
6.4. 3模板工程质量保证技术措施
(1) 本工程模板由翻样按设计图绘制施工大样图。
(2) 本工程程模板采用九夹板木模、筒子模板。
(3) 对木模板本身的质量应认真检查：
a. 木模表面有脱皮，中板有变质者禁止使用：
b. 木搁栅挠曲不直和有变质者不得使用；
c. 施工中损坏的模板必须经修理妥善后，方可使用。
(4) 模板在每次使用前，均应全面清理模板表面，保证模板表面光洁度无残存的砼浆，并涂刷一层无色的化学脱模剂或加入表面活化剂的纯油。
(5) 模板的拼缝有明显的缝隙者，必须采用油腻子批嵌。
(6) 模扳在校正或拆除时，绝对不允许用棒撬或用大锤敲打，不允许在模板上留下铲毛或捶击痕迹。
(7) 必须编制专项施工方案，模板体系和排架系统应经过全面计算论证，确保模板刚度和模板系统安全可靠。
(8) 砼达到足够强度，并满足设计和规范要求后方可拆除模板，并且拆除前必须得到有关技术人员的认可。
6.4.4测量工程质量保证技术措施
(1) 本工程平面轴线和垂准轴线采用一、二级控制网，局部有针对性的设置分区控制网进行控制，并且各区控制网之问相互衔接，统一为整体系统。
(2) 本工程垂准施工轴线采用天顶法进行测量，极座标法进行复核，并且对各施工阶段进行针对性设置。
(3) 本工程水准高程采用一、二控制网进行控制。在施工现场外可靠处设置一级高程控制网；施工现场内布置二级高程控制网。
(4) 所有测量计算值均应立表并应有计算人、复核人签字。
(5) 本工程测量仪器采用国际先进、测量精度更高的TCA18和SET2C型全站仪。
(6) 工程中所有使用测量仪器均按照国家规定年检鉴定合格，并在使用有效期内。
(7) 在定点测量，应避免垂直角大于45°。
(8) 对易产生位移的控制点，使用前应进行校核。在3个月内，必须对控制点进行校核并做好记录。避免因季节变化而引起的误差。
(9) 经纬仪工作状态应满足竖盘竖直，水平度盘水平；望远镜上下转动时，视准轴形成的视准面必须是个竖直平面;水准仪工作状态应满足水准管轴平行于视准轴，用钢尺工作应进行钢尺鉴定误差、温度测定误差的修正，并消除定线误差、钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等；使用全站仪、应进行加常数、乘常数、温差修改值的修正。
(10) 在仪器操作上，测站与后视方向应用控制网点，避免转站而造成积累误差。测角：采用三测回，测角中误差±10秒：测距：采用往返测法 取平均值。6.4.5砌体工程质量保证技术措施
(1) 砌筑砂浆应在2h内用完，做到随到随用，确保砌块间粘结力。
(2) 砌块上下左右间要求灰缝饱满，确保厚度。砌上墙的砌块不应任意移动或受撞击。砌块因校正墙体垂直度等因素需要撬动，应重新砌筑。
(3) 严格按设计规定的墙体埋设加固筋及砌体与砼柱墙拉结筋。不能遗漏，加固筋、拉结筋正确到位，确保砌体整体稳定性。
(4) 墙体砌完后必须检查表面平整度，如平整度超出规范要求，此垛墙应推倒重修。
(5) 砌筑时，内外墙体中均不得留设脚手洞和其它施工所需临时开孔、开洞。
(6) 厨房间、卫生间砌体砌筑，应采取专项措施，做好防水处理。并在楼层面墙身处浇捣2mm高的砼导墙。
(7) 墙体内安装木门或铝合金门窗时，应在门洞或窗洞两侧墙体中按规定位置砌入带防腐木砖或C1 5素砼块，以便于用钉子安装木门或用射钉枪，固定铝合金门窗。
(8) 水电管线的暗敷工作待墙体完成后达到一定强度后方能进行。开槽应使用轻型电动切割机并铺以手工镂槽器。管线敷设完毕，槽用l： 3水泥砂浆填实，并比墙面微凹2mm，再用粘结剂补平。
(9) 水电管线安装开槽深度不宜超过墙厚的1/3，与槽面夹角不得大于45度。6.4.6创建无渗漏工程的措施
本工程是一座大型综合性商务办公、酒店大楼。其建筑工程质量和其他产品质量一样，关系到诸多方面的公共形象。工程质量最突出的是防止渗漏、裂缝问题。现将本工程创建无渗漏工程技术措施叙述如下：
6.4.6.1控制承台、底板砼产生裂缝技术措施
(1) 大体积钢筋砼结构引起裂缝的主要原因是水泥水化热的大量积聚，使砼内产生早期温升和后期降温时的内外温差应力作用、高标号砼更宜产生，故施工中采取下列措施来降低温差，防止出现结构裂缝。
(2) 优化砼配合比
a. 对于基础承台来说，一般不会很快就增加结构荷载，因此，充分利用砼的中后期强度，可有效地降低水泥用量，选用水化热较低水泥，以降低水泥水化所产生的热量，从而控制大体积砼的温度升高。
b. 粗骨料选用粒径为5~40mm连续级配或5 - 15mm, 20~40mm双级配碎石，细骨料选用细度模数2.50左右的中砂。严格控制粗细骨料的含泥量，石子控制在1%以下，黄砂控制在2%以下，如果含泥量大的话，不仅会增加砼的收缩，而且会引起砼抗拉强度的降低，列砼抗裂不利。
们掺入一定量的磨细粉煤灰，发挥其“滚珠效应”，以改善砼的和易性，提高砼的可泵性，并因此取代部分水泥，降低砼的水化热，而使得砼温升减小。
^掺入具有缓凝、减水作用的WL-1型外加剂，以改善砼的性能。加入外加剂后，可延长砼的凝结时间，采取分层浇筑砼，利用浇筑面散热，并可大大减少施工中出现冷缝的可能性。
e.砼配合比：经配合比试验，水灰比为O.51，砂浆为38 — 40%，粉煤灰掺量为70kg/m3，外加剂掺量为水泥用量的0.08%较为合适。
(3) 坍落度：控制在120 ± 20mm。
(4) 凝结时间：初凝时间为9 —10小时，终凝时间为12-13小时。
(5 )保温养护
a. 切实做好砼保温养护，缓慢降温，充分发挥砼徐变特性。减小温度应力。
b. 保温措施采用二层塑料薄膜，二层草包覆盖，覆盖工作必须严格认真贴实，薄膜幅边之间搭接宽度不少于10cm,草包之间边拼紧，养护期间浇水视具体情况而定。
c. 加强测温和温度监测与管理，实行信息化施工，控制砼内外温差在25度以内。
6.4.6.2预防现浇混凝土楼板产生裂缝措施
(1) 裂缝产生的原因有:外荷载因素、物理因素、化学因素和施工操作方面因素。
(2) 减少外荷载方面所造成裂缝的措施有：
a. 楼板面弹线时，钢筋不得吊放在楼扳上，尤其是一下子冲击楼板。
b. 楼板底模排架立柱拆除须待该层砼强度达到设计和规范要求的强度。
c. 施工荷载不得集中堆放。
(3) 减少物理因素造成裂缝的措施有：
a. 浇筑砼前，将基层和模板浇水湿透，避免吸收砼中水分。
b. 砼浇筑后，对裸露表面应及时用潮湿材料遮盖，认真养护，防止强风吹袭和烈日暴晒。
(4) 减少化学因素造成裂缝措施有：
a. 锈蚀钢筋必须经过除锈，否则不能用于结构中。
b. 钢筋的砼保护层厚度必须予以满足。
c. 砼到场时间等是否达到规定要求。对不合格者坚决予以退车，严禁不合格砼进入现场。
6.4.6.3防水工程质量保证措施
(一) 厨房、卫生间等防水工程防渗漏质量保证措施
(1) 结构施工时确保留洞位置正确，减少两次开凿，避免了重新开凿洞叫造成周边楼扳产生裂缝，减少后补留洞的防水隐患。
(2) 洞修补前，安装管道必须经验收无误后再施工下道工序。
(3) 洞修补时，周边倒锥型凿毛，清洁灰尘后撒水湿润，支撑模板须使板面与洞底接触严密，施工缝接浆，根据楼板厚度分二〜三次浇捣微膨胀砼，并分次插捣密实，洞修补后，定期浇水养护。
(4) 烟道及穿楼板管道封堵均采用细石混凝土加微膨胀剂，周边先凿毛并清洗干净，再支撑模板，用细石混凝土封堵，管道四周2mm范围内由管边向外适当找坡。
(5) 厨卫间地面防水施工前应对结构进行试水，如有渗漏须找出源头，进行处理。直至不渗水才可进行下道工序。
(6) 厨卫间防水施工前，地坪表面修补平整，在防水施工时，按设计要求精心施工防水涂膜，在洞修补处做防水加强层，在墙根部上翻30mm。
(7) 厨卫防水完工后再做24小时盛水试验。
(8) 防水施工完毕后，采取必要措施保护产品：防水层施工完毕后，要限制人员上去走动；要在防水层上进行施工的，要采取适当的隔离措施，并防止坚硬物体撞击或挫动防水层，造成防水层的损坏。
(9) 在精装修施工前，对工人进行严格交底。施工时避免损坏防水层，另在防水层上覆盖纤维板以保护。在防水层上进行施工的，要采取记录许可制度，杜绝工人的惰性思想
(10) 在精装修吊项时，冲击钻做好限位.防止打穿楼板，损坏防水层。
(二) 塔吊孔、吊装孔处防水措施
(1) 塔吊在出地下室楼板预留孔边缘做拦水坎.防止积水流入井道内。
(2) 在吊装孔洞边缘做挡水坎，防止积水流入地下至，并在预留孔上方做防水雨棚，即起到安全措施，又可防止雨水进入地下室，并及时组织人员进行清扫积水，保证施工现场的整洁卫生。
(3) 对塔吊孔和预留孔洞都应进行精心补缺，并加强防水层的施工质量；特别是长期处于积水状态的部位，对于施工更要层层把关，确保无渗漏。
(三) 屋面防水渗漏措施
(1) 产生原因
a. 卷材在山墙、女儿墙和穿过屋面管道等泛水处收不好引起渗漏。
b. 卷材搭接长度不够，搭接处没有粘结军固，封闭不严，有翘边和空隙现象，上下搭接缝没有错开，铺贴接缝不严密时往下渗漏。
c. 屋面防水层局部或大部分脱离基层引起鼓泡状态，日久之后，鼓泡穿孔，造成雨水浸入基层，导致屋面渗漏。
(2) 技术措施
a. 砖墙卷材泛水收头，应在砖墙上留凹槽.卷材收头应压入凹槽，固定密封，凹槽距屋面高度不应小于250mm。墙体为混凝土时，卷材的收头可采用金属压条钉牢，并用密封材料封固，同时金属压条应做好防腐处理。
b. 卷材基层、卷材与卷材间粘结牢固。铺贴前应保证基层和卷材表面干燥，在没有潮湿情况下，铺贴时应将卷材下面空气排净，加适当压力使其粘牢。
c. 要保证卷材搭接宽度和粘结力。
6.4.6.4混凝土穿墙螺栓孔渗漏水
(1) 产生原因
模板对拉螺栓孔处未填补好。
(2) 技术措施对拉螺栓孔分两次进行堵孔，然后再刷聚胺脂防水涂料，直径比螺栓孔大4cm确保无渗漏。
6. 4. 6. 5铝合金窗渗漏水(1)产生原因
a.窗框四周防水密封胶嵌填不实。
b. 窗框下砂浆嵌填补密实，窗台泛水不足。
c. 疏松砼块，杂物未清除干净。
(2)技术措施
a. 窗四周侧边先括糙，保证有15mm~20mm间隙，然后在框与洞的空间中填塞弹性材料，面砖与窗框应预留5〜10mm问隙，最后用防水密封胶封闭，密判胶注打时应密实、连续、饱满。
b. 结构施工时，窗台做成内高外低形式，内外两差约4cm,砂浆嵌填时应密实无间隙，面砖铺贴应做足泛水。
c. 安装铝窗前必须将杂物清干净。
