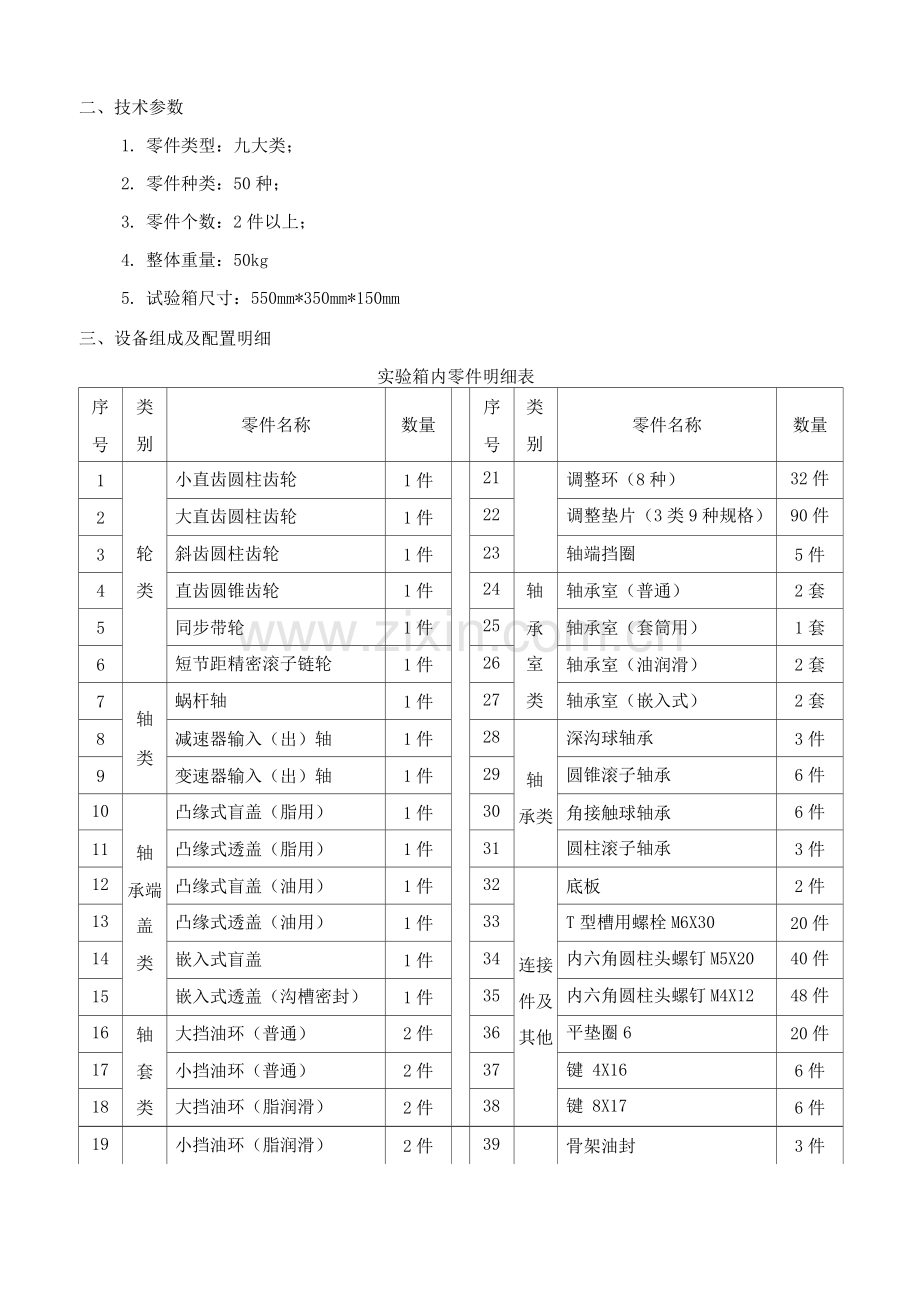

DLJX-ZX01组合式轴系实验箱技术文件图片仅供参考一、设备概述组合式轴系机构设计实验箱装置可开设轴系结构设计和轴系结构分析两大实验功能。实验箱由9类50种零件组成，内有蜗杆轴和不同结构形状的阶梯轴等轴类零件，齿轮、带轮、联轴器、轴承座、端盖、套杯、套筒等轴上零件，轴承、圆螺母、轴端挡圈、轴用弹性挡圈、螺钉、螺母等标准件。实验零件能方便地组合出数十种轴系结构方案，具有内容多样的特点，每一实验箱可供4-6人使用。实验箱与实验指导书和折装工具可开设轴系机构创意设计实验，轴系机构模拟设计实验，轴系机构分析实验，轴系零件测绘实验等实验课程，对培养学生钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。拓展学生的知识面，了解常用的轴承类型选择要素、结构及性能特点；对直齿圆柱齿轮、斜齿圆柱齿轮、带轮、链轮及蜗轮蜗杆结构进行对比，深入了解其各自的优缺点；能够根据轴的运转条件确定轴承及其他轴上零件的润滑方式。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。二、技术参数 1. 零件类型：九大类； 2. 零件种类：50种； 3. 零件个数：2件以上； 4. 整体重量：50kg 5. 试验箱尺寸：550mm*350mm*150mm 三、设备组成及配置明细实验箱内零件明细表序号类别零件名称数量序号类别零件名称数量 1 小直齿圆柱齿轮 1件 21 调整环（8种） 32件 2 大直齿圆柱齿轮 1件 22 调整垫片（3类9种规格） 90件 3 轮斜齿圆柱齿轮 1件 23 轴端挡圈 5件 4 类直齿圆锥齿轮 1件 24 轴轴承室（普通） 2套 5 同步带轮 1件 25 承轴承室（套筒用） 1套 6 短节距精密滚子链轮 1件 26 室轴承室（油润滑） 2套 7 轴类蜗杆轴 1件 27 类轴承室（嵌入式） 2套 8 减速器输入（出）轴 1件 28 轴承类深沟球轴承 3件 9 变速器输入（出）轴 1件 29 圆锥滚子轴承 6件 10 轴承端盖类凸缘式盲盖（脂用） 1件 30 角接触球轴承 6件 11 凸缘式透盖（脂用） 1件 31 圆柱滚子轴承 3件 12 凸缘式盲盖（油用） 1件 32 连接件及其他底板 2件 13 凸缘式透盖（油用） 1件 33 T型槽用螺栓M6X30 20件 14 嵌入式盲盖 1件 34 内六角圆柱头螺钉M5X20 40件 15 嵌入式透盖（沟槽密封） 1件 35 内六角圆柱头螺钉M4X12 48件 16 轴大挡油环（普通） 2件 36 平垫圈6 20件 17 套小挡油环（普通） 2件 37 键 4X16 6件 18 类大挡油环（脂润滑） 2件 38 键 8X17 6件 19 小挡油环（脂润滑） 2件 39 骨架油封 3件 20 套筒 1件 40 毡圈密封圈 3件 41 轴用弹性挡圈20 10件 46 工具双头呆扳手8X10 1件 42 圆螺母M20X1.5 3件 47 双头呆扳手10X12 1件 43 六角螺母M6 20件 48 内六角扳手（7件套） 1套 44 量具钢板尺3mm 1把 49 轴用弹性挡圈钳 1件 45 游标卡尺150mm 1把 50 圆螺母扳手 1件四、设备特点 1. 组合多样：实验零件能方便地组合出数十种轴系结构方案，具有内容多样的特点，每一实验箱可供4-6人使用。 2. 典型任务：实验箱与实验指导书和折装工具可开设轴系机构创意设计实验，轴系机构模拟设计实验，轴系机构分析实验，轴系零件测绘实验等实验课程。 3. 零件多样，组合灵活。实验箱由9类50种零件组成，内有蜗杆轴和不同结构形状的阶梯轴等轴类零件，齿轮、带轮、联轴器、轴承座、端盖、套杯、套筒等轴上零件，轴承、圆螺母、轴端挡圈、轴用弹性挡圈、螺钉、螺母等标准件。五、可完成实训项目项目一、轮类零件装配与调整项目二、轴类零件装配与调整项目三、轴承端盖类零件的装配与调整项目四、轴套类零件的装配与调整项目五、轴承与轴承座的装配与调整项目六、轴类结构的整体装配与调整项目七、工、量具的使用项目八、轴类结构创意设计
