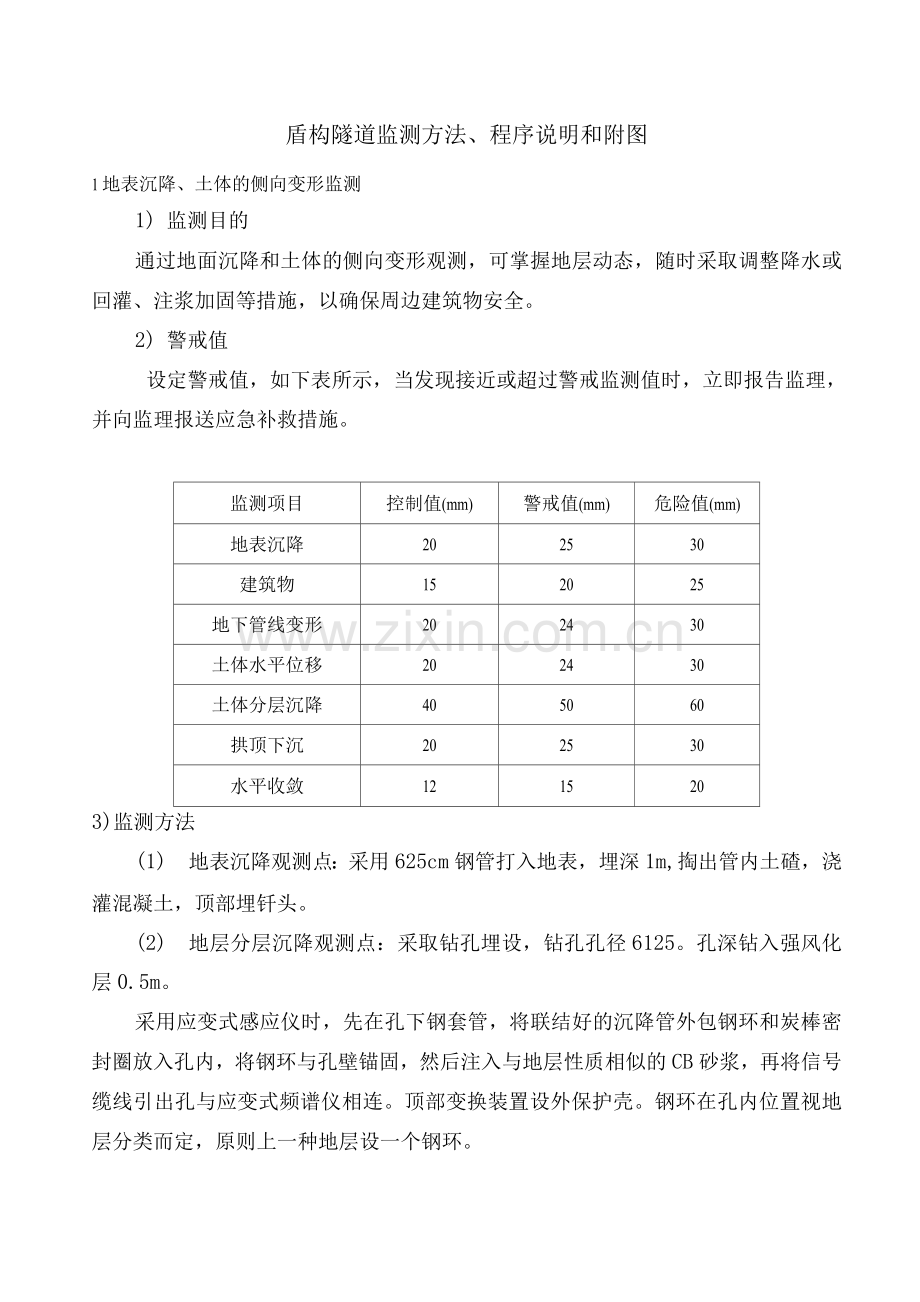

盾构隧道监测方法、程序说明和附图
1地表沉降、土体的侧向变形监测
1) 监测目的
通过地面沉降和土体的侧向变形观测，可掌握地层动态，随时采取调整降水或回灌、注浆加固等措施，以确保周边建筑物安全。
2) 警戒值
设定警戒值，如下表所示，当发现接近或超过警戒监测值时，立即报告监理，并向监理报送应急补救措施。
监测项目
控制值(mm)
警戒值(mm)
危险值(mm)
地表沉降
20
25
30
建筑物
15
20
25
地下管线变形
20
24
30
土体水平位移
20
24
30
土体分层沉降
40
50
60
拱顶下沉
20
25
30
水平收敛
12
15
20
3)监测方法
(1) 地表沉降观测点：采用625cm钢管打入地表，埋深1m,掏出管内土碴，浇灌混凝土，顶部埋钎头。
(2) 地层分层沉降观测点：采取钻孔埋设，钻孔孔径6125。孔深钻入强风化层0.5m。
采用应变式感应仪时，先在孔下钢套管，将联结好的沉降管外包钢环和炭棒密封圈放入孔内，将钢环与孔壁锚固，然后注入与地层性质相似的CB砂浆，再将信号缆线引出孔与应变式频谱仪相连。顶部变换装置设外保护壳。钢环在孔内位置视地层分类而定，原则上一种地层设一个钢环。

-5分层沉降仪安装示意图
（3）土体的侧向变形观测点：采取钻孔埋设测斜管测设，点位与围护桩位置相对应。
4）数据整理
测量结束后应提供下列数据整理成果：包括观测点平面布置图、观测成果表、地面沉降的d-s （距离、沉降）曲线图，并报监理工程师签字确认。
2邻近地下管线位移监测
1）监测目的
监测地下管线位移情况，判别管线安全度，必要时采取悬吊、注浆等措施，减缓和阻止管线位移。
2) 测点布置
采用抱箍式。每5~10m设一测点，用扁铁做成抱箍紧固在管身，抱箍上涵一测杆，杆顶不高于地面，并布置窖井加盖，既保护测点又便于车辆通行。见下-6“地下管线位移监测测点布置图”。
址面

-6地下管线位移监测测点布置图
3) 监测方法
采用视准法或小角度法测取各测杆水平位置，用水准仪测出标高。
监测仪器：电子经纬仪、精密水准仪
监测频率：基坑开挖前测取初始值，围护结构施工基坑开挖后1次/3d,主体施工浇完1次/7d，基坑回填完成后结束。
4 )警戒值：
管线的沉降、位移警戒值为相邻两节管的相对转角不大于1/1。
5)观测完成后提交下列成果
(1) 测点平面布置图
(2) 各点水平和垂直位移与时间的时态曲线图
(3 )时间位移分析资料
3周边建筑物基础沉降、倾斜、裂缝监测
1 )监测目的
通过建筑物基础沉降、倾斜、裂缝及其速率的观测，综合判断周边建筑物的安全度及其发展趋势，以便在必要时采取改变施工步骤，调整降水，加固地层等措施，以确保建筑物安全。
2）测点布置
（1）基础沉降观测点：
① 建筑物沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志（用于高级建筑物）等形式。
② 各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。
③ 标志的埋设应避开雨水管、窗台线、电器开关等有碍标设与观测的障碍物，并应视立尺需要离墙面和地面一定距离。
（2）裂缝观测
对周边观测的建筑物进行全面巡查，对原有裂缝和新出现的裂缝分别编号。
3）监测方法
（1）基础沉降：采用二等几何水准测量，最终沉降量的观测中误差采用+ 1.0mm，采用往返双测站观测，闭合差1.0^（mm）。跟各次测量的绝对高程相减后得出该次位移增量，相邻两次增量较差后得出位移加（减）速度，每次每点观测都应该三个数取平均值并作详细记录。
（2）建筑物倾斜：拟采用投点测水平角的办法测定建筑物的倾斜度。测站设在矩形建筑相互垂直的两墙面的延伸线上，为便于投点视线向内平移一个距离，但上下尽可能靠近窗，以便画出测点。测站设于开阔地带并距建筑物1.5至2倍建筑物高度的地点，并设强制对中测墩。测墩在基坑开挖前埋设并进行初次观测。
（3）裂缝观测：开工前搜集周边需观测的建筑物的设计、施工资料、竣工资料等。仔细检查这些建筑物的原有裂缝，对发现的每条裂缝的末端用笔作一道与裂缝垂直的标志并统一编号，注明观测日期、裂缝在墙面上的位置（必要时在墙面上绘出方格网以利观测比较）、裂缝长度、宽度和最宽宽度并拍相片保存。在裂缝边用红油漆作平行标志。
基坑开挖后，每天由有经验的工程技术人员对邻近建筑物用肉眼巡视，检查旧裂缝的发展，测读裂缝末端在坐标方格网上的坐标值、宽度值。测量用小钢尺或游标卡尺或电阻式测缝仪。裂缝宽度精确到0.1mm，做好记录，并及时发现新裂缝。观测示意-7：

-7观测示意图
监测频率:基坑开挖前先读取初始值，基坑开挖后建筑物基础沉降1次/3d，建筑物倾斜及裂缝观测1次/3d；主体浇注完成后1次/7d，基坑回填后结束。
监测仪器：水准仪、因瓦合金标尺、经纬仪、因瓦尺、声波仪及配套探头。
4) 警戒值：
盾构区间周边建筑物倾斜小于3%。，明挖基坑周边建筑物倾斜度不大于1/5。
5) 监测结束后提交下列成果
(1) 测点平面、立面布置图
(2) 建筑物倾斜曲线图
(3) 建筑物基础沉降曲线图
(4) 建筑物基础沉降与倾斜关系曲线图
(5) 监测成果分析
展。
(3) 当位移变化<0.2mm/d时，围岩已基本达到稳定。
7洞内水平收敛监测
沿洞内水平中心线布置收敛点，采用数显式收敛计收敛控制值为20mm (小于0.5D),当收敛移位值S<0.15mm/天时，已趋于稳定，可停止观测。
8管片表面应力监测
在靠近构筑物或典型断面的左、右隧道内布设管片表面应力测点，每个断面沿管片圆环径向均匀布设9个测点。采用表面应力计和钢弦式频率仪进行量测。
9环缝和纵缝监测
在靠近构筑物或典型断面的左、右隧道内布设环缝和纵缝测点，每个断面沿管片横向和径向各均匀布设4个测点。采用游标卡尺进行量测。
