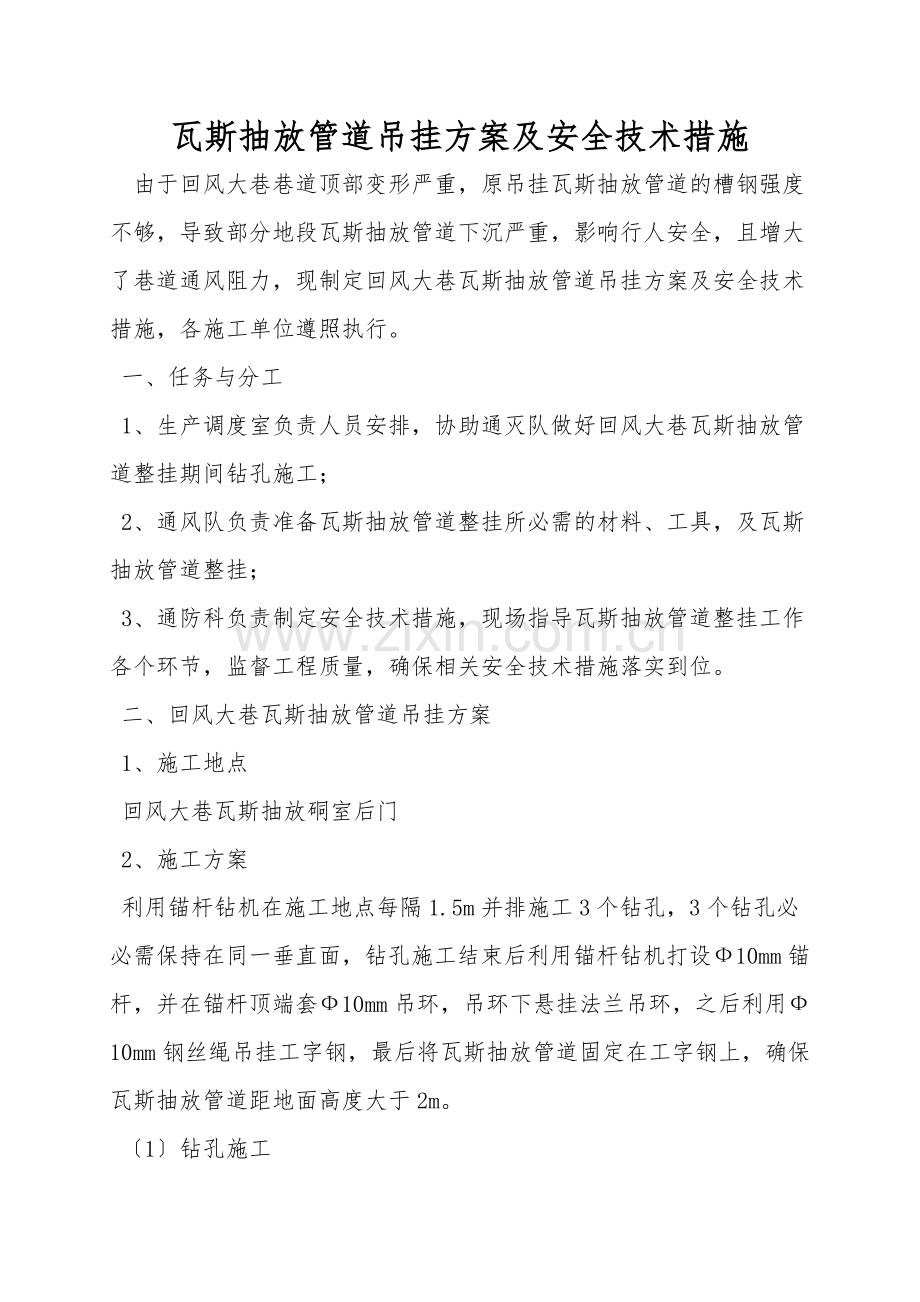

瓦斯抽放管道吊挂方案及安全技术措施
由于回风大巷巷道顶部变形严重，原吊挂瓦斯抽放管道的槽钢强度不够，导致部分地段瓦斯抽放管道下沉严重，影响行人安全，且增大了巷道通风阻力，现制定回风大巷瓦斯抽放管道吊挂方案及安全技术措施，各施工单位遵照执行。
一、任务与分工
1、生产调度室负责人员安排，协助通灭队做好回风大巷瓦斯抽放管道整挂期间钻孔施工；
2、通风队负责准备瓦斯抽放管道整挂所必需的材料、工具，及瓦斯抽放管道整挂；
3、通防科负责制定安全技术措施，现场指导瓦斯抽放管道整挂工作各个环节，监督工程质量，确保相关安全技术措施落实到位。
二、回风大巷瓦斯抽放管道吊挂方案
1、施工地点
回风大巷瓦斯抽放硐室后门
2、施工方案
利用锚杆钻机在施工地点每隔1.5m并排施工3个钻孔，3个钻孔必必需保持在同一垂直面，钻孔施工结束后利用锚杆钻机打设Ф10mm锚杆，并在锚杆顶端套Ф10mm吊环，吊环下悬挂法兰吊环，之后利用Ф10mm钢丝绳吊挂工字钢，最后将瓦斯抽放管道固定在工字钢上，确保瓦斯抽放管道距地面高度大于2m。
〔1〕钻孔施工

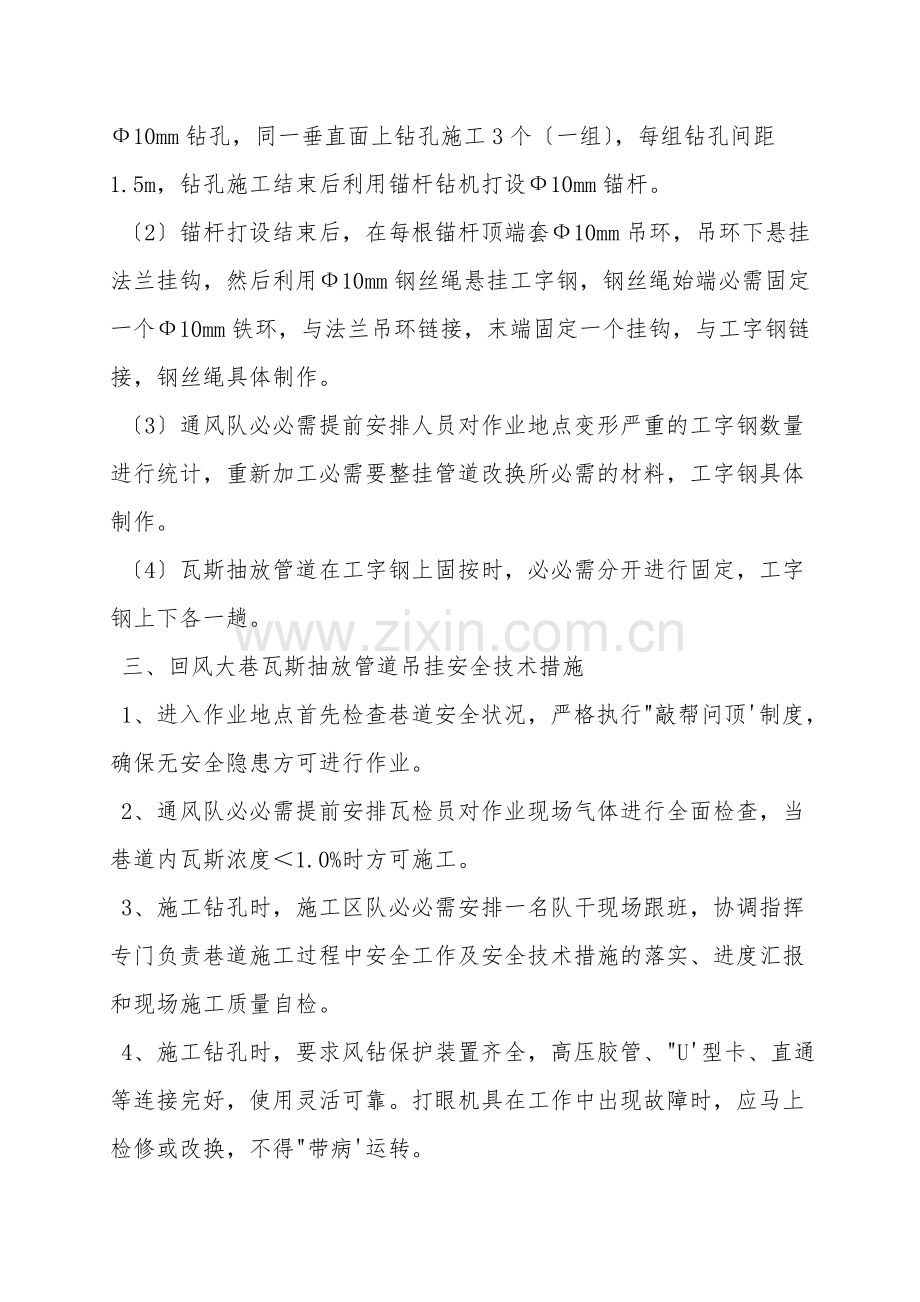

Ф10mm钻孔，同一垂直面上钻孔施工3个〔一组〕，每组钻孔间距1.5m，钻孔施工结束后利用锚杆钻机打设Ф10mm锚杆。
〔2〕锚杆打设结束后，在每根锚杆顶端套Ф10mm吊环，吊环下悬挂法兰挂钩，然后利用Ф10mm钢丝绳悬挂工字钢，钢丝绳始端必需固定一个Ф10mm铁环，与法兰吊环链接，末端固定一个挂钩，与工字钢链接，钢丝绳具体制作。
〔3〕通风队必必需提前安排人员对作业地点变形严重的工字钢数量进行统计，重新加工必需要整挂管道改换所必需的材料，工字钢具体制作。
〔4〕瓦斯抽放管道在工字钢上固按时，必必需分开进行固定，工字钢上下各一趟。
三、回风大巷瓦斯抽放管道吊挂安全技术措施
1、进入作业地点首先检查巷道安全状况，严格执行"敲帮问顶'制度，确保无安全隐患方可进行作业。
2、通风队必必需提前安排瓦检员对作业现场气体进行全面检查，当巷道内瓦斯浓度＜1.0%时方可施工。
3、施工钻孔时，施工区队必必需安排一名队干现场跟班，协调指挥专门负责巷道施工过程中安全工作及安全技术措施的落实、进度汇报和现场施工质量自检。
4、施工钻孔时，要求风钻保护装置齐全，高压胶管、"U'型卡、直通等连接完好，使用灵活可靠。打眼机具在工作中出现故障时，应马上检修或改换，不得"带病'运转。
5、施工钻孔时，作业人员用力要均匀，钻杆不要上下、左右摆动，以保持钻进方向，钻杆下方不要站人，以免钻杆折断伤人。
6、施工钻孔完毕后马上组织人员利用锚杆钻机打设锚杆，锚杆要牢固可靠，并确保外漏长度不超过300mm。
7、锚杆打设完毕后通风队马上组织人员进行在锚杆顶端安装吊环，吊环安装必必需牢固可靠，确保露丝大于5mm。
8、通风队必必需严格按照要求制作瓦斯抽放管道整挂所必需材料，并准备好相应的作业工具。
9、管道整挂多为高空作业，必必需佩戴安全带，搭好脚手架，确保安全作业。
10、人工搬运工字钢时，必必需至少两人采纳肩扛，搬运期间口号要统一，不掉要一直，做到"三不伤害'。
11、瓦斯抽放管道吊挂必必需严格执行"一管三吊'，吊挂要平、直、稳，三处吊挂点必必需同时受力，确保无失效现象。
12、其它安全技术措施均遵照《煤矿安全规程》严格执行。
