一、工程简介
湖南省烟草公司怀化市公司整体搬迁卷烟物流配送中心、联合工房
工程位于怀化市湖天南路以东，湖天公园以西，结构形式为门式轻型 钢架结构，局部为钢筋混凝土结构，生产类别为丙类，建筑等级为三 级，耐火等级为二级，抗震设防烈度为六度，设计年限为50年，其 中建筑面积为8237.3m2。为保证施工质量、安全与进度，我施工方针 对施工现场进行临时用电方案的编制。
二、施工现场临时用电及主要临建简介
2.1施工现场临时用电情况
现场临时用电总电源由业主提供，配电房位于我项目部北旁，经 建设方确认，临时用电总配电房接线供电负荷总容量为630KW。
2.2主要用电临建情况
施工工人生活区（含食堂、宿舍、厕所）、沿施工现场区域东旁 自南向北布，工人生活区为活动板房，食堂和厕所为砖砌结构。钢 筋加工棚、木工加工棚、搅拌棚等设在工人生活区旁。我司项目部设 于施工区域西旁（靠近湖天南路）。
三、临电设计总述
3.1施工现场临电设施配
施工用电设备、设施配 表
表1
序
号
设备名称
规格型号
使用
数量
功率 (KW)
总功 率
（KW）
备注
1
塔吊
QTC63
1
45
45
动力设备
2
砼输送泵

1
75
75
动力设备
3
搅拌机
HB- 350
2
15
30
动力设备

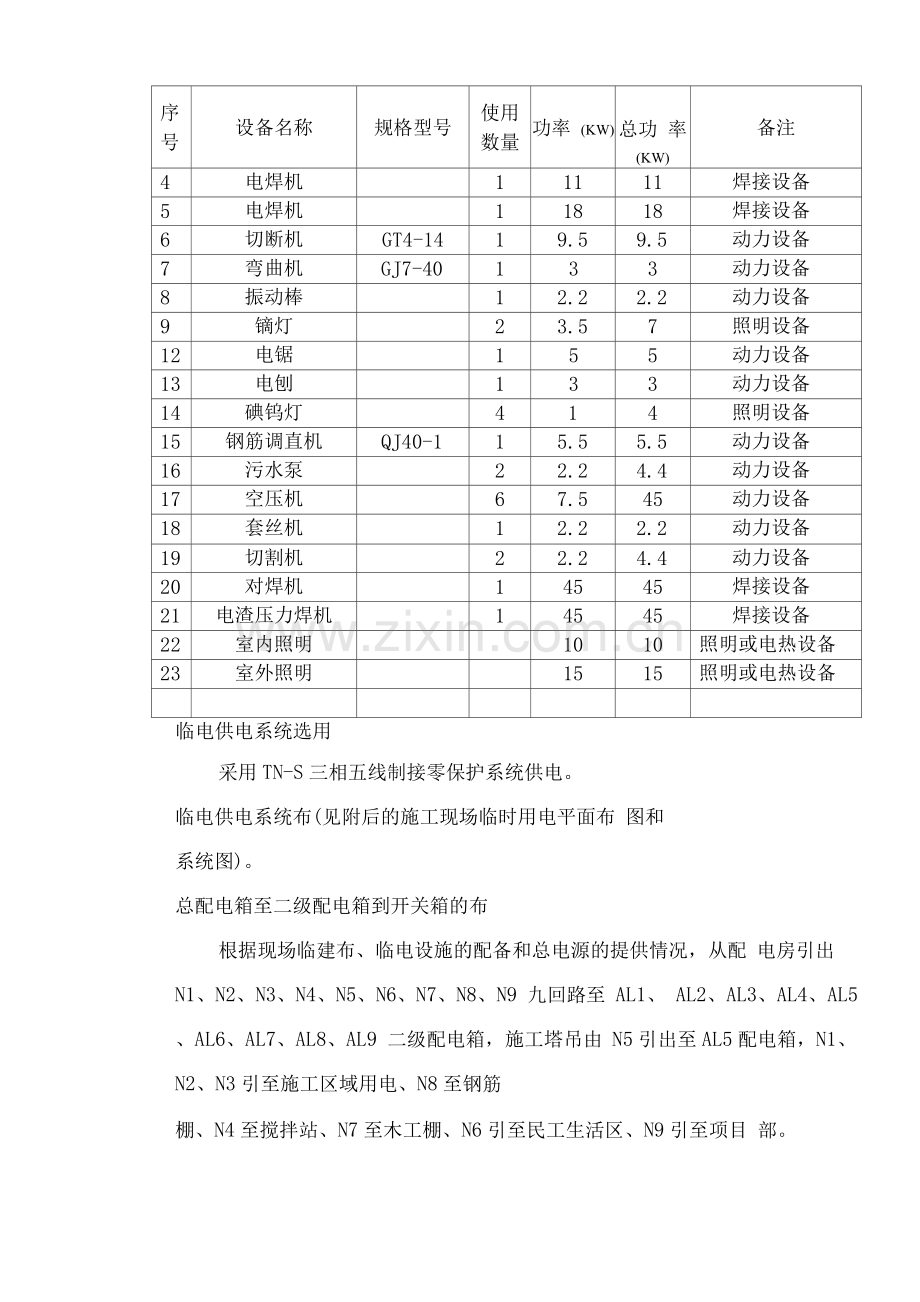

序
号
设备名称
规格型号
使用
数量
功率 (KW)
总功 率 (KW)
备注
4
电焊机

1
11
11
焊接设备
5
电焊机

1
18
18
焊接设备
6
切断机
GT4-14
1
9.5
9.5
动力设备
7
弯曲机
GJ7-40
1
3
3
动力设备
8
振动棒

1
2.2
2.2
动力设备
9
镝灯

2
3.5
7
照明设备
12
电锯

1
5
5
动力设备
13
电刨

1
3
3
动力设备
14
碘钨灯

4
1
4
照明设备
15
钢筋调直机
QJ40-1
1
5.5
5.5
动力设备
16
污水泵

2
2.2
4.4
动力设备
17
空压机

6
7.5
45
动力设备
18
套丝机

1
2.2
2.2
动力设备
19
切割机

2
2.2
4.4
动力设备
20
对焊机

1
45
45
焊接设备
21
电渣压力焊机

1
45
45
焊接设备
22
室内照明

10
10
照明或电热设备
23
室外照明

15
15
照明或电热设备

临电供电系统选用
采用TN-S三相五线制接零保护系统供电。
临电供电系统布(见附后的施工现场临时用电平面布 图和
系统图)。
总配电箱至二级配电箱到开关箱的布
根据现场临建布、临电设施的配备和总电源的提供情况，从配 电房引出 N1、N2、N3、N4、N5、N6、N7、N8、N9 九回路至 AL1、 AL2、AL3、AL4、AL5、AL6、AL7、AL8、AL9 二级配电箱，施工塔吊由 N5引出至AL5配电箱，N1、N2、N3引至施工区域用电、N8至钢筋
棚、N4至搅拌站、N7至木工棚、N6引至民工生活区、N9引至项目 部。
三级配电箱两级保护及电缆的布
三级配电箱两级保护的布根据工程施工实际需要分别从二级电 箱接出，以满足施工需要为准。
二级以上电箱须做重复接地。
四、临电复核计算
4.1总电量计算
根据表一各临电设施和设备计算：
其中：
动力设备总功率：
工 XP1=234.2KW
焊接设备总功率:
£P2=11+18+45+45=119kw
照明或电热设备总功率：
XP3=21+6+1O+15=36KW
4.2. 1总用电负荷计算
P 总=K(K1XP1/COS® +K2£P2+K3£P3)
其中：K为安全系数，一般为1.05 — 1.10，取K=1.05
、为动力需要系数，一般为0.5 — 0.7,K1=0.6
K2为焊接需要系数，一般为0.5 — 0.6，因焊机台数小于10台, 所以取K2=0.6
K3为照明或电热设备需要系数一般为0.8 — 1.0,因该照明中施 工用电比例较小，所以取K3=0.8
COS①为电动机的平均功率因数(在施工现场，最高为0.75 一
0.78, 一般为 0.64 — 0.75)，取 COS①=0.75
•.•P 总=1.05 x( 0.6 x 234.2/0.75 +0.6 乂 119+0.8x36)
=252.756KW
因此，为满足施工要求，应至少为本施工区域提供3KW容量 的电源，建设方供电量为630KW,供大于求，故符合临时用电负荷量 要求。
主电缆截面选用
P 广K(K]£P]/COS①7+K3EP3)
=252.756 KW,因为同一时间不可能出现动力、焊接、照明的全部 负荷在主电缆上，故在选取电缆、计算电流时，取总负荷的90%进行 计算。
、=P 总x90%/(“xUCOSS
=252.756 x 10/ ( 380 x^3x0.75)
=461A
根据10V以下导线允许负荷表，导线截面为240平方毫米RJV 电缆的允许负荷为480A;
即I4=461A<480A
选用 3 x 240+2 x 150 电缆一根。
主电缆电压降核算
因为此电缆只提供分电缆在此基础上进行分流，本身的电压除 自身的电阻忽略不计外并没有损失。故该电缆符合规范要求。
4.3电缆截面的选用计算
4.3.1 N5路主电缆截面选用
该路临电设备功率分别为：动力设备总功率45KW （ 一台塔吊），
照明设备功率为7KW (2盏滴灯)；
P4=K(K1XP1/COS®7+K3XP3)
= 1.05 x (0.6 x 45/0.75+0.8 x 7)
= 43.68KW
I4= P4/(j3xUCOS①)
=43.68 x 10/ ( 380 x^3x0.75)
=87A
根据10V以下导线允许负荷表，导线截面为95平方毫米RJV 电缆的允许负荷为238A;
即I4=87A<238A
选用3 x 95+2 x 50电缆一根。
电缆电压降核算
4.3.2. 1计算公式
u% =XM / (CxS) (1)
XM =X(PxL) (2)
u%电压损失百分数；
XM——负荷力矩总和（KWxM）;
P——电路总功率（KW）;
L——电源距离负荷的距离（M）
S导线截面面积（平方毫米）
C——材料系数
将计算公式（1）代入（2 ）得：
u%=PxL/（CxS）
其中：AL5电箱距离总电箱AL的距离为110米，经过查表铝线 的材料系数C=46.3
则： u%=X(PxL)/(CxS)
=43.68 x 110/ ( 46.3 x 95 )
=1.093%<5% (5%规范允许电压损失百分数)
..•该电缆符合规范要求。
4.3.3. N1、N2、N3路电缆截面选择
因三个回路大致一样且承担的负荷一起承担，故抽选N1为参 照，但距总配电房的距离、所承担用电总功率取中间值。
N1路临电设备功率分别为：动力设备功率为56KW (空压机
45KW、振动棒2.2KW、污水泵4.4KW、套丝机2.2KW)，焊接功率为
119KW (电焊机29KW、对焊机45KW、电渣压力焊45KW)，照明功率为
21KW (室外照明15KW、碘钨灯6KW)。
P3=K {(K&P/COS① +K2£P2+K3£P3)/3}
=45.94KW
I3 = P3/(J3xUCOS①)
=45.94 x 10/ ( 380 x^3x0.75)
=93.1A
根据10V以下导线允许负荷表，导线截面为70平方毫米RJV 电缆的允许负荷为175A。
则 I3=93.1A <175A
选用3 x 70+2 x 50电缆一根。
4.3.3.2. 电缆电压降核算
4.3.3.3. 计算公式
u% =XM / (CxS) (1)
XM =X(PxL) (2)
u%电压损失百分数；
XM——负荷力矩总和(KWxM);
p——电路总功率(kw)；
L——电源距离负荷的距离(M)
S导线截面面积(平方毫米)
C材料系数将计算公式(1)代入(2)得：
u%=P xL/ (CxS)
其中：电箱AL1、AL2、AL3距离总电箱的平均距离为80米，经 过查表铝线的材料系数C=46.3
则： u%=X(PxL) / (CxS)
=45.94 x 80/ ( 46.3 x 70 )
=1.14%<5% (5%规范允许电压损失百分数)
..•该电缆符合规范要求。
4.3.4. AL8路电缆截面选择
N8路临电设备功率分别为：动力、焊接设备总功率为63KW (切 割机9.5KW、弯曲机3KW、调直机5.5KW、对焊机45KW)，照明设备 功率为3.5KW (一盏镝灯)。
P广K0XP1/COS① +K2XP2+K3XP3)
=1.05 x (0.6 x 18/0.75+0.6 x 45+0.6 x 3.5)
= 45・675KW
I2 = P2(/3xUCOS①)
=45.675 x 10/ ( 380 x^3x0.75)
=92.6A
根据10V以下导线允许负荷表，导线截面为70平方毫米RJV 电缆的允许负荷为175A。
则 I2=92.6A <175A
选用3 x 70+2 x 25电缆一根.
4.3.4.2. 电缆电压降核算
4.3.4.3. 计算公式
u% =XM / (CxS) (1)
XM =X(PxL) (2)
u%电压损失百分数；
XM——负荷力矩总和（KWxM）;
P——电路总功率（KW）;
L——电源距离负荷的距离（M）
S导线截面面积（平方毫米）
C材料系数将计算公式（1）代入（2）得：
u%=P xL/ （CxS）
其中：电箱AL8距离总电箱的距离为150米，经过查表铝线的材
料系数C=46.3
则： u%=X（PxL）/（CxS）
=45.675 x 150/ （ 46.3 x 70 ）
=2.17%<5% （5%规范允许电压损失百分数）
..•该电缆符合规范要求。
电箱AL4电缆及电线选用：
电箱AL4临电设备功率为：动力设备功率30KW （仅为2台搅拌
机），照明设备功率为1 KW（1个碘钨灯1KW）
P3_1=K（K1XP1/COS® +K2£P2+K3£P3）
= 1.05 x （0.6 x 30/0.75+0.8 x 1）
= 26.04KW
I3-1 = P3_1（/3xUCOS①）
=26.04 x 10/ （ 380 x^3x0.75）
=52.80A
根据10V以下导线允许负荷表，导线截面为50平方毫米RJV 电缆的允许负荷为75A。
则 I3-1=52.80A <75A
选用3 x 50+2 x 25电缆一根.
4.3.5.2. 电缆电压降核算
4.3.5.3. 计算公式
u% =XM / (CxS) (1)
XM =X(PxL) (2)
u%电压损失百分数；
XM——负荷力矩总和（KWxM）;
P——电路总功率（KW）;
L——电源距离负荷的距离（M）
S 导线截面面积（平方毫米）
C 材料系数将计算公式（1）代入（2）得：
u%=PxL/（CxS）
其中：电箱AL4距离总电箱的距离为140米，经过查表铝线的材
料系数C=46.3
则： u%=X(PxL)/(CxS)
=31 x 140/ ( 46.3 x 50 )
=1.875%<5% (5%规范允许电压损失百分数)
..•该电缆符合规范要求。
在等距离情况下AL6、AL7的负荷和AL4相比更少，固也可以采用 RJV5*10电缆各一根。AL9 只供办公区照明，且承担负荷更是少，故 也可采用RJV5*10电缆一根。
五、临电设施安装
5.1本工程使用临电配电箱应符合临时用电有关规定，配电箱符 合三相五线制接零保护系统TN-S要求。
5.2电缆敷设前应核对规格、型号及电缆截面是否符合产品标 准，满足设计要求，检查其外观有无变形、扭曲、破皮、划痕及制造 上的缺陷。
5.3电缆敷设前应做耐压实验，并用5MQ摇表测量其绝缘电阻 值不小于0.5MQ。
5.4二级箱处PE线各做一组重复接地，接地采用变压器接地和基 础接地，每台设备开关箱采用一机、一箱、一闸、一漏电，漏电保护 开关的动作电流为30MA,动作时间0.1S。从总电箱到二级电箱的电 缆埋于地下，埋深为0.7米，当穿过道路或受压时应穿铁管保护。
5.5开关箱应为防尘、防雨式，开关箱底部距离地面的垂直距离 应为1.3米。
5.6沿墙明设电缆支撑点或悬挂点的距离不应大于1M。固定卡与
电缆间应做绝缘保护。
5.7各种照明配线距地标高不应小于2.4米，低于2.4米的灯具加 一根PE线。
5.8电缆绝缘电阻不应小于0.5 MQ。
5.9配电箱金属体必须做保护接零，接地电阻应小于4Q.
六、安全及文明施工
6.1使用电气焊进行辅助施工时，操作人员应有上岗证，配备好 相关的防火器材。
6.2熔化焊锡、焊块时工具要干燥，防止爆溅伤人。
6.3使用喷灯施工时，喷灯不得漏油、漏气及堵塞，工作完毕后 灭火、灭气。
6.4施工时注意环境保护，尽量减少施工噪音，避免扰民时间的 发生。
6.5注意随时清理施工场所产生的垃圾，施工材料及废弃物不得 随意堆放。
七、施工现场临电管理与维护
7.1临电机械设备必须经过验收合格后方可投入使用。
7.2临电机械设备必须设专人进行维护、操作，并且进行定期检 查，发现问题及时汇报并进行合理解决，严禁设备带病运行。
7.3起重设备等操作人员必须持证上岗。
7.4对临电设备进行操作和进行维护时必须配戴好相应的防护用 品，即穿戴好绝缘鞋和手套等，操作时必须使用电工专用的绝缘工 具。
7.5电工作业时，应当由二人配合进行，严禁带电操作和零地混
用。
7.6配电箱要做到“六有”，停电的设备必须拉闸断电，锁好配
电箱。
7.7定期对接地接零装 进行接地电阻测试，保护零线阻值， 重复接地阻值不大于4Q。
7.8电箱移动过程中必须断电，严禁带电移动。
7.9认真做好并保管好《电工维护工作记录》。
7.10施工现场必须配备相应的电器火灾灭火器。
湖南省衡洲建设有限公司
湖南省烟草公司怀化市公司卷烟物流中心、联合工房项目部 2012年4月30日.…忽略此处.......
