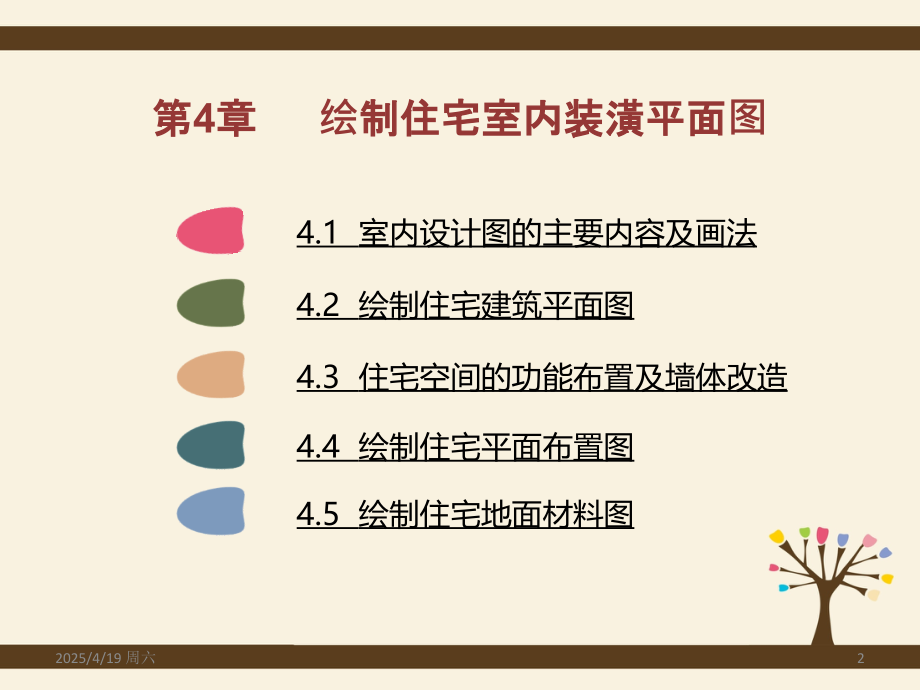

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,*,第,4,章,免费提供,绘制住宅室内装潢平面图,1,2025/4/19 周六,第,4,章 绘制住宅室内装潢平面图,4.1,室内设计图的主要内容及画法,4.4,绘制住宅平面布置图,4.2,绘制住宅建筑平面图,4.3,住宅空间的功能布置及墙体改造,4.5,绘制住宅地面材料图,2,2025/4/19 周六,4.1,室内设计图的主要内容及画法,室内设计的主要工作是在建筑主体内组织空间，布置家具，装修地面、墙面、柱面和顶棚等界面，确定照明方式和灯具的位置，以及布置花草、艺术品等景物和陈设。,3,2025/4/19 周六,4.1.1,建筑平面图的主要内容,建筑平面图是室内设计绘制的第一张图样，其他图样（如平面布置图、顶棚平面图和开关布置图等）都是在该图样的基础上绘制的。,与建筑施工图不同，室内装潢中的建筑平面图以表达房屋内部为主，因此，多数情况下不表示室外的建筑，如台阶、散水、明沟和雨篷等,建筑平面图的主要内容有：,原有建筑中被保留下来的墙和柱子，主要墙体的轴线，以及各区域的室内主要尺寸。,原有建筑中被保留下来的隔断、门、窗、楼梯、电梯、自动扶梯、管道井和阳台等。,地面标高和楼梯平台的标高（若室内各区域的地面高度相同，可不注此项）。,图名、比例、索引符号以及相关编号。,4,2025/4/19 周六,4.1.2,平面布置图的主要内容,平面布置图是在建筑平面图的基础上，根据业主的需求和设计师的设计意图，对室内空间进行详细的功能划分和相关设施定位。,平面布置图中除了要包含上述建筑平面图的相关内容外，还应有以下内容。,（,1,）各种门、窗的位置尺寸，以及划分空间的各种分隔物，如隔断、屏风、帷幕、护栏和隔墙等。,（,2,）各种家具、厨具、洁具，以及家具上的陈设，如电视机、冰箱、台灯、盆花、鱼缸等，对于一些有门的柜子，还应表示出柜门的开启方向。,（,3,）各种自然景物，如水池、瀑布、峰石、散石、步石，草坪、花木、盆景、园灯等，并标注主要定位尺寸及其他必要尺寸。,（,4,）标注详图索引符号及立面内视符号。,（,5,）标注不同地面的标高、材质，以及不同材质的分界线。,（,6,）房间名称。,5,2025/4/19 周六,4.1.3,平面布置图中基本要素的画法,建筑平面图和平面布置图中，墙和柱子的轮廓应用粗实线绘制。为使图样清晰，室内装修施工图中一般不表示墙体的材料，但需将柱子凃成黑色,。,值得注意的是，不同材料的墙体相接或相交时，相接及相交处要画线；相同材料的墙体相接或相交时，则相接或相交处不画线。,1,墙和柱子,不同材料的墙体画法,相同材料的墙体画法,6,2025/4/19 周六,4.1.3,平面布置图中基本要素的画法,2,门和窗,在绘图比例较小的图样中，门扇可用单线（中粗线）表示，且可不画开启方向线,在绘图比例较大的图样中，为了使图面丰富、耐看，且富有表现力，可将门扇画出厚度，并加画开启方向线,7,2025/4/19 周六,4.1.3,平面布置图中基本要素的画法,3,家具与陈设,家具与墙面之间是否要留出间距，这应视图样的打印比例而定。打印比例小时可以不留间隙，打印比例大时，可以画出家具与墙面以及家具与家具之间的间隙,。,知识库,平面布置图中的家具包括可移动的家具和固定的家具，如桌、椅、床、马桶等，这些家具与陈设没有统一的图例，在绘图比例较小的图样中，可简单画出它们的外轮廓；在绘图比例较大的图样中，可绘制出它们的外轮廓平面图，并视情况加画一些具有装饰意味的符号，如木纹、织物图案等。,8,2025/4/19 周六,4.1.3,平面布置图中基本要素的画法,4,地面,画法一：示意性画法,画法二：在平面图中选一块家具不多的地方，画出地面砖的实际尺寸画出其材料图案，并注出材料名称和型号,画法三：直接用引出线注出地面的做法,9,2025/4/19 周六,4.2,绘制住宅建筑平面图,绘图步骤：,该建筑平面图的画法为：绘制轴线；绘制墙体；绘制柱子；绘制窗洞和窗子；绘制门洞和门；绘制护栏、楼梯及台阶；绘制其他构配件及细部；标注尺寸，并注写相关文字、图名和比例。,具体绘图过程详见教材,10,2025/4/19 周六,知识补充,1,多段线,利用,“,多段线（,polyline,）,”,命令，可以绘制一条首尾相连的多段直线或圆弧。此外，在执行该命令后，还可以根据绘图需要，分别设置图线的起点和终点线宽。,11,2025/4/19 周六,知识补充,2,创建带属性的动态块,1,创建带属性的块,单击“插入”选项卡的“块定义”面板中的“定义属性”按钮,先中所注写的属性文字和图形，然后输入“,b,”并回车，利用打开的“块定义”对话框创建该图块,提示：,在创建带属性的块时，若选中“块定义”对话框中的“转换为块”单选钮，则在生成块后系统将打开“编辑属性”对话框。,12,2025/4/19 周六,知识补充,2,创建带属性的动态块,2,为带属性的块添加动作,选中所插入的属性块，然后单击鼠标右键，在弹出的快捷菜单中选择“块编辑器”菜单项，即可进入块编辑器界面，,并打开,“,块编写选项板,所有选项板,”,，利用该选项板中的,“,参数,”,和,“,动作,”,选项卡中的相关命令，为属性块添加相关动作即可,。,要使图名下方的直线长度随图名长度的变化而变化，需为其添加距离和拉伸动作,带属性效果,13,2025/4/19 周六,4.3,住宅空间的功能布局及墙体改造,要对所提供的建筑进行装修，首先应结合业主的需求，对要装修的目标进行功能区域划分，然后再根据这些需求进行墙体改造，以便冲破视觉的阻隔，扩大居室的视觉范围，增强房间的功能性。,14,2025/4/19 周六,4.3.1,住宅空间的功能分析,卧室是睡眠休息的主要场所，需要安静、舒适、掩蔽的环境，因此应与客厅、厨房等公开且嘈杂的部分相隔离。有的住宅在卧室的内部设置有单独的卫生间和更衣间，以便主人较私密的活动。,根据住宅的使用面积，有的设有单独的餐厅，有的餐厅设在客厅内，有的就餐空间与客厅合用。通常情况下，餐厅与厨房应处于直线位置。,阳台一般分生活阳台和服务阳台。生活阳台与客厅、卧室接近，供观景、休闲之用；服务阳台与厨房、餐厅接近，主要供家务活动、晾晒之用。,一个普通家庭的日常生活一般都会涉及到家人团聚、会客、学习、就餐、睡觉、做饭、盥洗及储藏等方面。在划分这些功能区域时，应注意以下几点：,15,2025/4/19 周六,4.3.2,墙体定位,根据建筑面积和功能划分情况，对于需要拆除或新建的墙体，需要绘制墙体定位图。为了突出新建墙体，可在绘图时为新建的墙体填充图案。,具体绘图过程详见教材,16,2025/4/19 周六,4.4,绘制住宅平面布置图,17,2025/4/19 周六,本住宅建筑中，客厅部分应以会客和娱乐为主，兼作餐厅用。会客部分需要安排沙发、茶几、电视设备及柜子；就餐部分需要安排餐桌、椅子、柜子等。由于该客厅比较小，因而这两部分间不再增加隔断。,各空间的布置情况如右图所示。,4.4.1,室内空间布局分析,18,2025/4/19 周六,4.4.2,家具家电布置,此外，在绘制各居室的家具家电前，有必要先画出门的平面图，以避免布置家具后，家具与门发生干涉，从而出现门不能完全打开等,。,19,2025/4/19 周六,4.4.3,绘制装饰元素,20,2025/4/19 周六,4.4.4,标注文字、符号及尺寸等,1,标注文字,平面布置图中，各居室的名称常用“单行文字”或“多行文字”命令来注写，而家具家电的名称，若没有足够空间放置要标注的文字时，常用引出线引出所指部位，然后再注写名称或尺寸。对于这些带引线的文字，可使用“多重引线”命令来实现,平面布置图中的尺寸主要为各居室的室内尺寸和家具陈设的主要规格尺寸，其尺寸一般用“注释”选项卡的“标注”面板中的“线性”和“连续”命令来标注。,2,标注尺寸,21,2025/4/19 周六,4.4.4,标注文字、符号及尺寸等,3,标注内视符号,在需要用立面图表示室内某一墙面的材料、装饰元素，以及墙体内置的衣柜、书柜、电视机等家具家电的地方，应标注内视符号，以便按照内视符号中的说明找到与其对应的立面图。,内视符号一般直接标注在居室内，但当标注处没有足够的空间放置内视符号时，可用引出线将标注处引出后再标注。,4,绘制图框、标题栏及会签栏,22,2025/4/19 周六,4.5,绘制住宅地面材料图,地面材料图的形成方法与一般平面布置图的形成方法完全相同，不同之处在于地面材料图只需要表示地面的做法和固定在地面上的设备与设施。,23,2025/4/19 周六,地面材料图的主要内容如下：,（,1,）各种墙体、柱子、窗子、门洞、楼梯、电梯、自动扶梯和踏步等，并且需要标注各居室的室内尺寸和室内总尺寸。,（,2,）需要画出地面材料的图案，并注明材料名称、规格和颜色。,（,3,）需要画出地面上的固定家具、设备与造景，如花槽、花台、水池、假山、卫生器具和固定的柜台等。,（,4,）当地面某处的图案比较复杂时，可在地面材料图中注出详图索引符号，并在另外一张图纸上画出此处的详图。,4.5.1,地面材料图的主要内容,24,2025/4/19 周六,4.5.2,地面材料图的画法和标注,地面材料图可在平面布置图的基础上绘制。此外，地面材料图中一般需要标注各居室的室内尺寸和室内总尺寸。具体绘制方法见教材,25,2025/4/19 周六,谢谢观赏！,Thanks!,免费提供,26,2025/4/19 周六,
