1、取送样员1 材料的孔隙率与材料的导热系数的关系正常情况下,如果材料的孔隙率增大,则材料的导热系数将减小2 气硬性胶凝材料气硬性胶凝材料是非水硬性胶凝材料的一种。只能在空气中硬化,也只能在空气中保持和发展其强度的称气硬性胶凝材料,如石灰、石膏、菱苫土和水玻璃等;气硬性胶凝材料一般只适用于干燥环境中,而不宜用于潮湿环境,也不可用于水中。气硬性胶凝材料只能在空气中硬化并保持或维持提高其强度的技能材料。3 石灰不宜单独使用的原因石灰一种以氧化钙为主要成分的气硬性无机胶凝材料,石灰依靠干燥结晶以及碳化作用而硬化,由于空气中的二氧化碳含量低,且碳化后形成的碳酸钙硬壳阻止二氧化碳向内部渗透,也妨碍水分向外蒸
2、发,因而硬化缓慢,硬化后的强度也不高,1: 3的石灰砂浆28 d的抗压强度只有0.20.5 MPa。在处于潮湿环境时,石灰中的水分不蒸发,二氧化碳也无法渗入,硬化将停止;加上氢氧化钙易溶于水,已硬化的石灰遇水还会溶解溃散。石灰不宜在长期潮湿和受水浸泡的环境中使用。石灰在硬化过程中,要蒸发掉大量的水分,引起体积显著收缩,易出现干缩裂缝。所以,石灰不宜单独使用,一般要掺人砂、纸筋、麻刀等材料,以减少收缩,增加抗拉强度,并能节约石灰。例题:石灰不宜单独使用是因为硬化时体积收缩大4 硅酸盐水泥的终凝时间硅酸盐水泥初凝不小于45min,终凝不大于390min。普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸

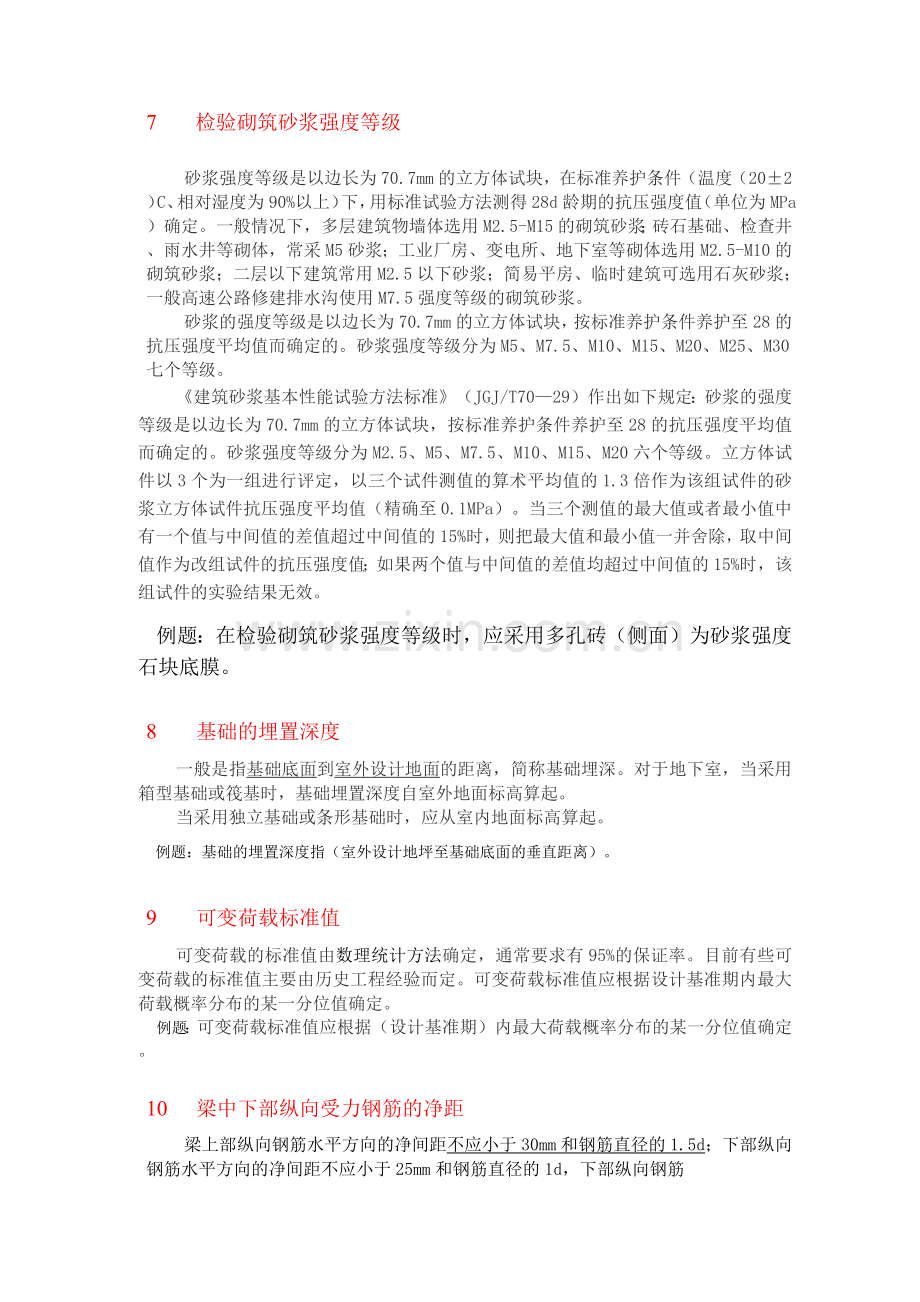

3、盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45min,终凝不大于6min。5 砂子技术下列不属于砂子技术要求的是(D )。A.有害物质含量 B.泥块含量C.坚固性 。.最大粒径6 混凝土试块,大试块较小试块的强度彳氐7 检验砌筑砂浆强度等级砂浆强度等级是以边长为70.7mm的立方体试块,在标准养护条件(温度(202)C、相对湿度为90%以上)下,用标准试验方法测得28d龄期的抗压强度值(单位为MPa)确定。一般情况下,多层建筑物墙体选用M2.5-M15的砌筑砂浆;砖石基础、检查井、雨水井等砌体,常采M5砂浆;工业厂房、变电所、地下室等砌体选用M2.5-M10的砌筑砂浆;二层以下建筑常用
4、M2.5以下砂浆;简易平房、临时建筑可选用石灰砂浆;一般高速公路修建排水沟使用M7.5强度等级的砌筑砂浆。砂浆的强度等级是以边长为70.7mm的立方体试块,按标准养护条件养护至28的抗压强度平均值而确定的。砂浆强度等级分为M5、M7.5、M10、M15、M20、M25、M30七个等级。建筑砂浆基本性能试验方法标准(JGJ/T7029)作出如下规定:砂浆的强度等级是以边长为70.7mm的立方体试块,按标准养护条件养护至28的抗压强度平均值而确定的。砂浆强度等级分为M2.5、M5、M7.5、M10、M15、M20六个等级。立方体试件以3个为一组进行评定,以三个试件测值的算术平均值的1.3倍作为该组
5、试件的砂浆立方体试件抗压强度平均值(精确至0.1MPa)。当三个测值的最大值或者最小值中有一个值与中间值的差值超过中间值的15%时,则把最大值和最小值一并舍除,取中间值作为改组试件的抗压强度值;如果两个值与中间值的差值均超过中间值的15%时,该组试件的实验结果无效。例题:在检验砌筑砂浆强度等级时,应采用多孔砖(侧面)为砂浆强度石块底膜。8 基础的埋置深度一般是指基础底面到室外设计地面的距离,简称基础埋深。对于地下室,当采用箱型基础或筏基时,基础埋置深度自室外地面标高算起。当采用独立基础或条形基础时,应从室内地面标高算起。例题:基础的埋置深度指(室外设计地坪至基础底面的垂直距离)。9 可变荷载标
6、准值可变荷载的标准值由数理统计方法确定,通常要求有95%的保证率。目前有些可变荷载的标准值主要由历史工程经验而定。可变荷载标准值应根据设计基准期内最大荷载概率分布的某一分位值确定。例题:可变荷载标准值应根据(设计基准期)内最大荷载概率分布的某一分位值确定。10 梁中下部纵向受力钢筋的净距梁上部纵向钢筋水平方向的净间距不应小于30mm和钢筋直径的1.5d;下部纵向钢筋水平方向的净间距不应小于25mm和钢筋直径的1d,下部纵向钢筋配置多于两层时,两层以上钢筋水平方向的中距应比下面两层的中距增大一倍。各层钢筋之间的净间距不应小于25mm和d。11 土方开挖的难易程度按开挖难易程度分为(八 )类:一类
7、松软土,二类:普通土,三类:坚土,四类:砂砾坚土,五类:软石,六类:次坚石,七类:普坚石,八类:特坚石一般是按照土石方的坚硬和开挖难易程度分为四类:一类土(松软土):砂、略有粘性的砂土、腐植土及疏松的种植土、泥炭;二类土(普通土):潮湿的黏土和黄土、软的盐土和碱土、含有碎石卵石及建筑材料碎宵的堆积土和种植土;三类土(坚土):中等密实的粘性土或黄土、含有碎石卵石即建筑材料碎宵的潮湿粘性土或黄土;四类土(沙砾坚土):坚硬密实粘性土或黄土、硬化的重盐土、含有碎石卵石或体积在10%-30%重量在2.5公斤以下石块的中等密实的粘性土或黄土12 压实后土的干密度取样测定压实后土的干密度,符合设计要求的应
8、不低于(90%)标准最大干密度实际就是密度检测压实(degree of compaction )(原:指的是土或其他筑路材料压实后的干密度与标准最大干密度之比,以百分率表示。)检测两个密度,标准最大干密度是恒定值,看实验报告上有没有,如果没有需要做一个压实后的干密度就是现场检测的密度密度=重量/体积,配合比实验报告上有标准最大干密度,2.18g/cm只需要在现场测压实后的干密度重量就是挖坑的混合料重量,体积通过灌沙来换算因为现场挖的坑不是规则的,所以使用标准沙灌到坑里面,通过称量灌的标准砂重量换算出体积,因为标准沙的密度是确定的,体积=重量/密度密度的计算就是重量除以体积密度是一个数值,比如钢
9、筋的密度大约是7.8t/m3,水的密度是1t/m3密度越大,实际表示就是越重在物理学中,把某种物质单位体积的质量叫做这种物质的密度。这里的质量就是我们通常说的重量在国际单位制中,质量的主单位是千克,体积的主单位是立方米,于是取1立方米物质的质量作为物质的密度。对于非均匀物质则称为“平均密度”。现场实验就是检测密度,以为重量很好称量,挖一个坑,称量一下挖出来的混合料就是重量,但体积不好直接测定,所以用到灌沙法,通过灌注沙换算出现场挖出坑的体积13 垂直运输设施例题:允许施工人员乘坐的垂直运输设施是( 施工电梯 )。垂直运输设施是指担负垂直运送材料和施工人员上下的机械设备和设施。在砌筑工程中,它不
10、仅要运输大量的砖(或砌块)、砂浆,而且还要运输脚手架、脚手板和各种预制构件;不仅有垂直运输,而且有地面和楼面的水平运输。垂直运输设施是影响砌筑工程施工速度的重要因素。目前,砌筑工程采用的垂直运输设施有井字架、龙门架、塔式起重机和建筑施工电梯等。14 水平灰缝、竖向灰缝的厚度水平灰缝的砂浆的饱满度应当做到不低于80%左右。竖向灰缝应当进行挤浆或是加奖的填充工作,不能够出现透光或是透风的情况。铺在砌体上的砂浆之中不能够再加水或是冲浆洗缝。有部分有特殊要求的砌体,其灰缝砂浆的饱满度应当符合其相应的设计要求,一般饱满度要在90%左右。一些个别部分,如果灰缝的厚度超过了 12mm的话,可以使用高强度的细
11、石砼进行替换,但是最好不要使用这种方法。例题:水平灰缝以及竖向灰缝的厚度应当以10mm为最佳,其波动可以允许在8-12mm 之间。15皮数杆的作用皮杆数是指在其上划有每皮砖、砖缝厚度,以及门窗洞、梁楼板、梁底、预制件等标高设置的一种木质标杆;它的作用:一是砌筑时控制砌体竖向尺寸的标志,二是还可以保证砌体的垂直度例题:皮数杆的作用是控制砌体的(竖向标高)。16 混凝土搅拌机的标定规格。例题:我国规定混凝土搅拌机以其( 进料容积)标定规格。17 波形线例题:双代号时标网络图中,波形线表示(自由时差 )。18 施工程序的基本原则。例题:单位工程的施工程序应遵循(先地下、后地上,先主体、后围护,先结构
12、后装饰)的基本原则19 投标行为。例题:投标是(要约)行为20 材料吸水性的因素材料的吸水性与材料的孔隙率和孔隙特征有关主要是流体力学体积的大小其实一部分的高分子是水溶性的,例如聚丙烯酰胺常用于油田中作为驱油剂,或者一些水溶性的纤维素,它们要想保持良好的吸水保水性能,一般都要求较大的粘度,以获得较大的流体力学体积。而要使粘度比较大,又要求很高的分子量,聚丙烯酰胺一般要求在20万以上。总之,要想获得高吸水性保水性能,应想法提高材料的流体力学体积。21 材料耐久性的因素材料在建筑物使用过程中,除材料内在原因使其组成、构造、性能发生变化以外,还要长期受到使用条件及各种自然因素的作用,这些作用可概括
13、为以下几方面.1. 物理作用,物理作用包括环境温度、湿度的交替变化,即冷热、干湿、冻融等循环作用.材料在经受这些作用后,将发生膨胀、收缩或产生内应力,长期的反复作用,将使材料渐遭破坏.2. 化学作用,化学作用包括大气和环境水中的酸、碱、盐等溶液或其他有害物质对材料的侵蚀作用以及日光、紫外线等对材料的作用.3. 机械作用,机械作用包括荷载的持续作用,交变荷载对材料引起的疲劳、冲击、磨损、磨耗等.4. 生物作用,生物作用包括菌类、昆虫等的侵害作用,导致材料发生腐朽、虫蛀等而破坏.耐久性是材料的一项综合性质,各种材料耐久性的具体内容,因其组成和结构不同而异.例如钢材易受氧化而锈蚀;无机非金属材料常因
14、氧化、风化、炭化、溶蚀、冻融、热应力、干湿交替作用等而破坏;有机材料多因腐烂、虫蛀、老化而变质等.22 硅酸盐类水泥安定性不良的因素例题:影响硅酸盐类水泥安定性不良的主要因素有(氧化钙、氧化镁、石膏)。23 普通混凝土用石子的质量要求例题:对普通混凝土用石子的质量要求应当包括(有害物质含量、活性碱检验、颗粒级配 )。24 普通混凝土强度经验公式的主要作用(估算混凝土强度、确定水灰比)25 钢筋冷弯性检验例题:钢筋冷弯性能检验一般是以(试件弯曲角度)和(弯心直径)与(钢材的厚度)的比值来表示26 钢筋混凝土结构钢筋混凝土结构是指用配有钢筋增强的混凝土制成的结构。承重的主要构件是用钢筋混凝土建造的
15、包括薄壳结构、大模板现浇结构及使用滑模、升板等建造的钢筋混凝土结构的建筑物。用钢筋和混凝土制成的一种结构。钢筋承受拉力,混凝土承受压力。具有坚固、耐久、防火性能好、比钢结构节省钢材和成本低等优点。问题:多选钢筋混凝土结构的优点是()A. 钢筋和混凝土两种材料的强度都能充分利用拆修方便d.可模,性好,适用面广案:ArD27普通混凝土小型空心砌块一组样品的取样数量:(一万块一组一组抽五块)28水泥试验送检的检验项目(1)比重与容重:普通水泥比重为3:1,容重通常采用13公斤/立方米。(2)细度:指水泥颗粒的粗细程度。颗粒越细,硬化得越快,早期强度也越高。(3)凝结时间:水泥加水搅拌到开始凝结所需
16、的时间称初凝时间。从加水搅拌到凝结完成所需的时间称终凝时间。硅酸盐水泥初凝时间不早于45分钟,终凝时间不迟于12小时。(4)强度:水泥强度应符合国家标准。体积安定性:指水泥在硬化过程中体积变化的均匀性能。水泥中含杂质较多,会产生不均匀变形。(6)水化热:水泥与水作用会产生放热反应,在水泥硬化过程中,不断放出的热量称为水化热。(7)标准稠度:指水泥净浆对标准试杆的沉入具有一定阻力时的稠度。29 不合格水泥的指标1. 国标规定,凡氧化镁、三氧化硫、初凝时间、安定性中任一项不符合规定即为废品;凡细度、终凝时间的任一项不符合规定或混合材料超量或强度低于商品强度等级的指标时即为不合格品。2.为了保证在施
17、工中有足够的处理时间,并满足施工中操作的要求,通常要求水泥的初凝时间不宜过早而终凝时间不宜过迟。国家标准规定初凝时间不合格的水泥是废品水泥,终凝时间不合格的水泥为次品水泥建筑施工用的通用水泥,判定是否合格有三个强条指标:1. 安定性;2. 凝结时间;3. 抗压强度。30 水泥进场批号的确定除数量外还有A+连续进场同一生产厂、同一等级、同一品种、同一批号且连续进场的水泥,袋装不超过2t为一检验批,散装不超过5t为一检验批,每批抽样不少于一次。31 水泥出厂后当对水泥有怀疑或超过3个月时 应复检复检就是按照国家标准进行出厂检验,考察是否满足相关的国家标准。主要有Mgo,so3,cl-,k2o,Na
18、2o等化学成为是否超标,强度、凝结时间、安定性是否符合国家标准。32 石子按照同类、规格、适用等级的划分砂按分同类、规格、适用等级的每一验收批为:6t或4m33 岩石颗粒粒径碎石指的是符合工程要求的岩石,经开采并按一定尺寸加工而成的有棱角的粒料。一般混凝土使用5-25mm粒径的碎石。5-10mm的碎石俗称瓜子片,10-20mm的俗称1-2(读作yao2)石子,16-31.5mm的俗称1-3(读作yao3)石子。34 聚氯乙烯防水卷材、氯化聚乙烯防水卷材按有无复合层分类分为:N类、L类和W类(无复合层的为N类、用纤维单面复合的为L类、织物内增强的为W类)35 聚氯乙烯防水卷材、氯化聚乙烯防水卷材
19、每类产品按理化性能分类分为(I型和II型 )36 聚氯乙烯防水卷材的产品代号业37 氯化聚乙烯防水卷材的产品代号:CPE38 弹性体改性沥青防水卷材的产品代号为:SBS39 HRB4的抗拉强度Rm为:54040 热轧光圆钢筋的检验依据为:GB1499.1-28钢筋混凝土用钢第1部分:热轧光圆钢筋41 砌筑砂现场检测9. 什么情况卜或、砂浆志要现场检测.(ABCD )A. 砂浆试块缺乏代表性或试块数最不足B. 对砂浆试块的试琵非果有怀就或有手议C. 砂浆试块的试关纪果,不佬满足设/要求D. 发住工籽书故,需要进一步分析H故原因1、原位轴压法用途:检测普通砖和多孔砖砌体的抗压强度。2、扁顶法用途:
20、检测普通砖和多孔砖砌体的抗压强度。3、切制抗压试件法用途:检测普通砖和多孔砖砌体的抗压强度。4、原位单剪法用途:检测各种砖砌体的抗剪强度5、原位单砖双剪法用途:检测烧结普通砖和烧结多孔砖的砌体抗剪强度,其他墙体应经试验确定有关换算系数。6、推出法用途:检测烧结普通砖、烧结多孔砖和蒸压灰砂砖墙体的砂浆强度。7、筒压法用途:检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。8、砂浆片剪切法用途:检测烧结普通砖墙体中的砂浆强度。9、砂浆回弹法用途:1)主要用于砂浆强度均质性普查;2)检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。10、点荷法用途:检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。11、砂浆片局压法
21、用途:检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。12、烧结砖回弹法用途:检测烧结普通砖和烧结多孔砖墙体中的砖强度。13、贯入法用途:推定砌筑砂浆抗压强度,不适用于受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测,以及冻结法施工的砂浆在强度回升期阶段的检测。42 砌筑砂浆抗压强度现场检测方法中属于非破损检测方法的是 回弹法、贯入法43 混凝土预制构件结构性能检测包括承载力、挠度、抗裂或裂缝宽度检验44 室内环境污染物检测,检测点数的设置室内环境污染物浓度检测点数设置表房间使用面积()检测点数(个) 50, 1 , 5 ,10 , 30每10 不少于345 通用水泥的标准代号I型硅酸盐水泥为P.
22、 I ;II型硅酸盐水泥为P. II;普通硅酸盐水泥为P.O ;矿渣硅酸盐水泥为p.s;火山灰硅酸盐水泥为P.P;粉煤灰硅酸盐水泥为P.F;复合硅酸盐水泥为P.C;石灰石硅酸盐水泥为P.L。46 天然砂天然砂由自然条件作用(主要是岩石风化)而形成的,粒径在5mm以下的岩石颗粒,称为天然砂47 砂的类别按技术要求分为三 类根据国家标准GB/T14684-21,砂按技术要求分为I类、II类、III类三个级别48 人工砂岩石经除土开采,机械碾碎、筛分而成的,公称粒径小于5.mm的岩石颗粒49 石的类别按技术要求分为三类按技术要求分为三类:1类,宜用于强度等级大于C6。的混凝土; II类,宜用于强度等级C30 C60及抗冻抗渗及其他要求的混凝土; III类,宜用于强度等级小于C30的混凝土。
