饰面板工程施工工艺标准.docx

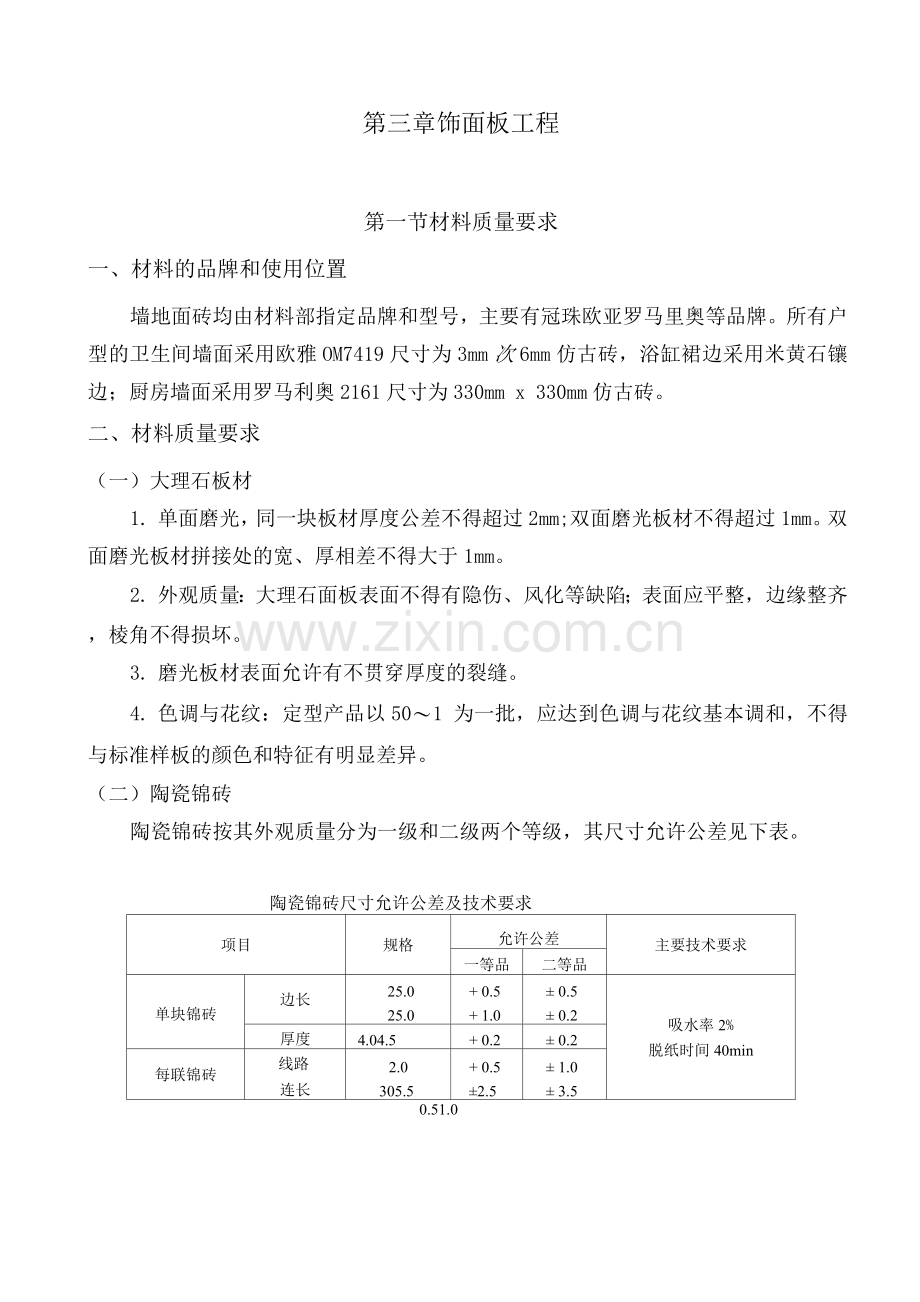

第三章饰面板工程
第一节材料质量要求
一、材料的品牌和使用位置
墙地面砖均由材料部指定品牌和型号，主要有冠珠欧亚罗马里奥等品牌。所有户型的卫生间墙面采用欧雅OM7419尺寸为3mm次6mm仿古砖，浴缸裙边采用米黄石镶边；厨房墙面采用罗马利奥2161尺寸为330mm x 330mm仿古砖。
二、材料质量要求
（一）大理石板材
1. 单面磨光，同一块板材厚度公差不得超过2mm;双面磨光板材不得超过1mm。双面磨光板材拼接处的宽、厚相差不得大于1mm。
2. 外观质量：大理石面板表面不得有隐伤、风化等缺陷；表面应平整，边缘整齐，棱角不得损坏。
3. 磨光板材表面允许有不贯穿厚度的裂缝。
4. 色调与花纹：定型产品以50〜1 为一批，应达到色调与花纹基本调和，不得与标准样板的颜色和特征有明显差异。
（二）陶瓷锦砖
陶瓷锦砖按其外观质量分为一级和二级两个等级，其尺寸允许公差见下表。
陶瓷锦砖尺寸允许公差及技术要求
项目
规格
允许公差
主要技术要求
一等品
二等品
单块锦砖
边长
25.0
25.0
+ 0.5
+ 1.0
± 0.5
± 0.2
吸水率2%
脱纸时间40min

厚度
4.04.5
+ 0.2
± 0.2
每联锦砖
线路
连长
2.0
305.5
+ 0.5
±2.5
± 1.0
± 3.5

0.51.0

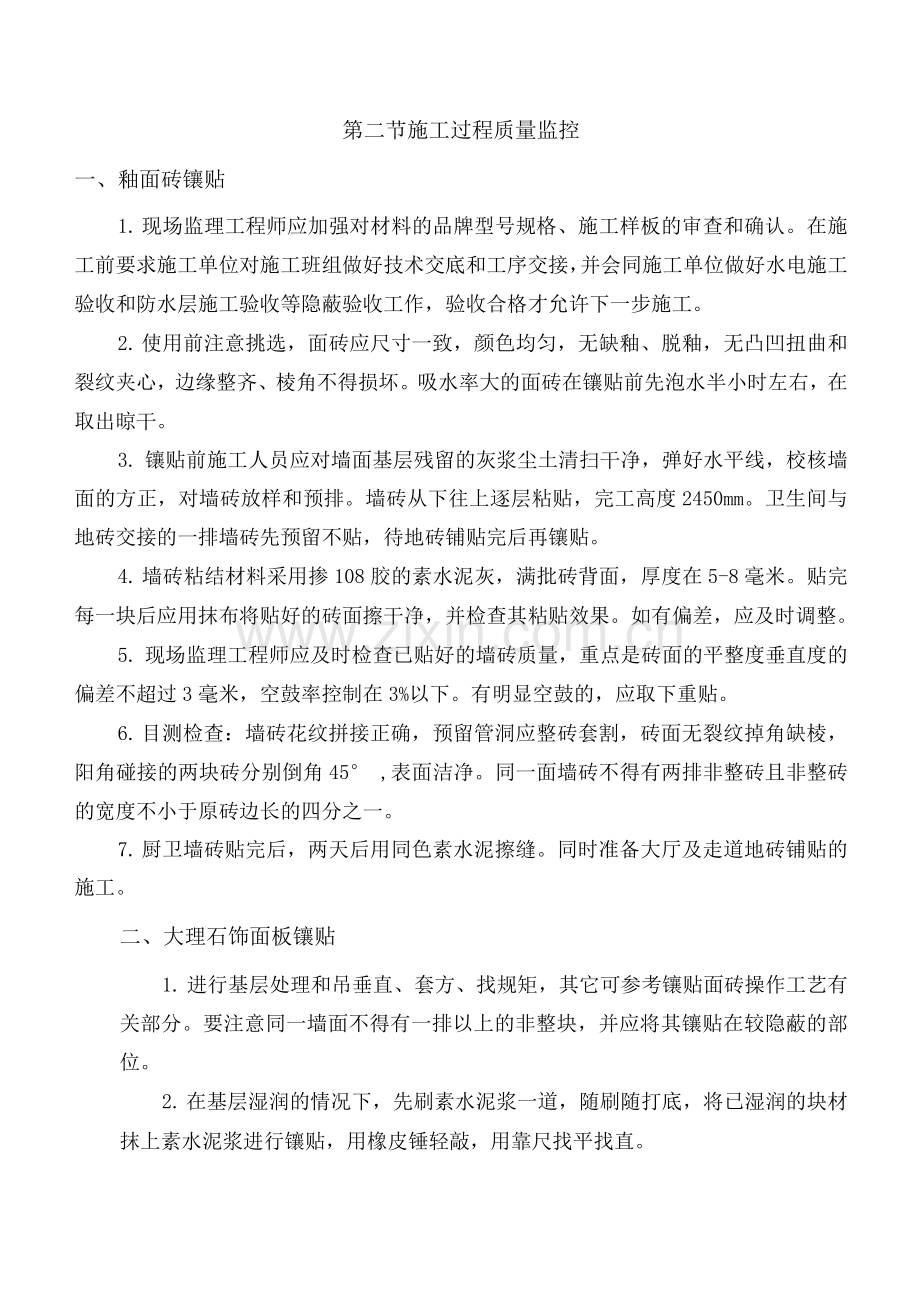

第二节施工过程质量监控
一、釉面砖镶贴
1. 现场监理工程师应加强对材料的品牌型号规格、施工样板的审查和确认。在施工前要求施工单位对施工班组做好技术交底和工序交接，并会同施工单位做好水电施工验收和防水层施工验收等隐蔽验收工作，验收合格才允许下一步施工。
2. 使用前注意挑选，面砖应尺寸一致，颜色均匀，无缺釉、脱釉，无凸凹扭曲和裂纹夹心，边缘整齐、棱角不得损坏。吸水率大的面砖在镶贴前先泡水半小时左右，在取出晾干。
3. 镶贴前施工人员应对墙面基层残留的灰浆尘土清扫干净，弹好水平线，校核墙面的方正，对墙砖放样和预排。墙砖从下往上逐层粘贴，完工高度2450mm。卫生间与地砖交接的一排墙砖先预留不贴，待地砖铺贴完后再镶贴。
4. 墙砖粘结材料采用掺108胶的素水泥灰，满批砖背面，厚度在5-8毫米。贴完每一块后应用抹布将贴好的砖面擦干净，并检查其粘贴效果。如有偏差，应及时调整。
5. 现场监理工程师应及时检查已贴好的墙砖质量，重点是砖面的平整度垂直度的偏差不超过3毫米，空鼓率控制在3%以下。有明显空鼓的，应取下重贴。
6. 目测检查：墙砖花纹拼接正确，预留管洞应整砖套割，砖面无裂纹掉角缺棱，阳角碰接的两块砖分别倒角45° ,表面洁净。同一面墙砖不得有两排非整砖且非整砖的宽度不小于原砖边长的四分之一。
7. 厨卫墙砖贴完后，两天后用同色素水泥擦缝。同时准备大厅及走道地砖铺贴的施工。
二、大理石饰面板镶贴
1. 进行基层处理和吊垂直、套方、找规矩，其它可参考镶贴面砖操作工艺有关部分。要注意同一墙面不得有一排以上的非整块，并应将其镶贴在较隐蔽的部位。
2. 在基层湿润的情况下，先刷素水泥浆一道，随刷随打底，将已湿润的块材抹上素水泥浆进行镶贴，用橡皮锤轻敲，用靠尺找平找直。
第三节质量通病防治
一、瓷砖墙面施工质量通病防治
瓷砖墙面施工质量通病防治见下表。
瓷砖墙面施工质量通病防治
项目
说明
瓷砖接缝不平直、不均匀，墙面凸凹不平
1. 原因分析
⑴找平层垂直度、平整度超出允许偏差规定的要求；⑵瓷砖厚薄、尺寸相差较大；⑶瓷砖预选砖、预排砖不认真，排砖未弹线，操作不跟线；⑷瓷砖镶贴未及时调整和检查。
2. 防治措施
⑴找平层垂直度、平整度超出允许偏差限值未经处理的，不得镶贴瓷砖；⑵瓷砖应选砖，按规格、颜色分类码放，变形、裂纹砖严禁使用；⑶镶贴前应进行找规矩，并认真预排砖、弹线，选用技术熟练的工人进行操作；⑷瓷砖铺贴应立即拨缝，调直拍实，使瓷砖接缝平直。

、大理石施工质量通病防治
大理石施工质量通病防治见下表。
大理石施工质量通病防治
项目
说明
接缝不平、板面纹理不顺、色泽差异大
1. 原因分析
⑴面板翘曲不平，角度不方正；⑵未及时用靠尺检查调平；⑶大理石、花岗石板等未试拼、编号。
2. 防治措施
⑴安装前应先将有缺棱掉角翘曲板剔出，板块石材做套方检查；⑵每道工序，应靠尺检查调整，使表面平整；⑶天然块材必须试拼，是板与板间纹理结晶通顺，颜色协调并编号备用。

第四节质量标准
（一）饰面板安装工程施工质量标准
1. 主控项目
主控项目内容及验收要求:按照《建筑装饰装修工程质量验收规范》GB50210 -21执行。
项
次
项目内容
规范编号
质量要求
检查方法
1
材料质量
第条
饰面板的品种、规格、颜色和性能应符合设计要求
观察；检查产品合格证书、进场验收记录和性能检测报告
2
饰面板孔、槽
第 条
饰面板孔、槽的数量、位置和尺寸应符合设计要求
检查进场验收记录和施工记录
3
饰面板安装
第条
饰面板安装工程的预埋件、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。预埋件的现场拉拔强度必须符合设计要求，饰面板安装必须牢固
手扳检查；检查进场验收记录、现场拉拔检测报告、隐蔽工程验收记录和施工记录

一般项目内容及验收要求:按照《建筑装饰装修工程质量验收规范》GB50210 -21执行。
项次
项目内容
规范编号
质量要求
检查方法
1
饰面板表面质量
第 条
饰面板表面平整、洁净、色泽一致，无裂痕和缺损。石材表面应无泛碱等污染
观察；
2
饰面板嵌缝
第 条
饰面板嵌缝应密实、平直，宽度和深度应符合设计要求
观察；尺量检查
3
湿作业施工
第 条
采用湿作业施工的饰面板工程，石材应进行防碱背涂处理。饰面板与基体之间的灌注材料应饱满、密实
用小锤轻击检查；检查施工记录

3. 饰面板安装的允许偏差和检验方法
饰面板安装的允许尺寸偏差及验收方法（mm ）
项
次
项目
允许偏差
检验方法
石材
瓷板
木材
塑料
金属
光面
剁斧石
蘑菇石
1
立面垂直度
2
3
3
2
1.5
2
2
用2m检测尺检查
2
表面平整度
2
3

1.5
1
3
3
用2m检测尺和塞尺检查
3
阴阳角方正
2
4
4
2
1.5
3
3
用直角检测尺检查
4
接缝直线度
2
4
4
2
1
1
1
拉5m通线，用钢直尺检查
5
裙边、勒脚上直线度
2
3
3
2
2
2
2
拉5m通线，用钢直尺检查
6
接缝高低差
0.5
3

0.5
0.5
1
1
用钢直尺和塞尺检查
7
接缝宽度
1
2
2
1
1
1
1
用钢直尺检查

（二）饰面砖粘贴工程施工质量标准
1.主控项目
主控项目内容及验收要求:按照《建筑装饰装修工程质量验收规范》GB50210 -21执行。
项
次
项目内容
规范编号
质量要求
检查方法
1
饰面砖质量
第条
饰面板的品种、规格、颜色和性能应符合设计要求
观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告
2
饰面板粘贴材料
第83.3条
饰面砖粘贴工程的找平、防水、粘结和勾缝材料记施工方法应符合设计要求记国家现行产品标准和工程技术标准的规定
检查产品合格证书、复验报告、隐蔽工程验收记录
3
饰面板粘贴
第条
饰面板粘贴必须牢固
检查样板件粘结强度检测报告和施工纪录
4
满粘法施工
第条
满粘法施工的饰面砖工程应无空鼓、裂缝
观察；用小锤轻击检查

2. —般项目
一般项目内容及验收要求:按照《建筑装饰装修工程质量验收规范》GB50210 -21执行。
项
次
项目内容
规范编号
质量要求
检查方法
1
饰面砖表面质量
第条
饰面砖表面平整、洁净、色泽一致，无裂缝和缺损。
观察
2
阴阳角及非套砖
第条
阴阳角处搭接方式、非整砖使用部位应符合设计要求
观察
3
墙面突出物周围
第条
墙面突出物周围的饰面砖应整砖套割吻
观察；尺量检查

合，边缘整齐。裙边、贴脸突出墙面的厚度应一致

4
滴水线
第条
有排水要求的部位应做滴水线。滴水线应顺直，流水坡向应正确，坡度应符合设计要求
观察；用水平尺检查

3.饰面板安装的允许偏差和检验方法
饰面板安装的允许尺寸偏差及验收方法（mm ）
项目
允许偏差
验收方法
石材
墙面砖
量具
测量方法
表面平整度
<2.0
<2.0
2m靠尺、楔形塞尺
每室随机选一墙面测量不少于二处，取最大值。
垂直度
<3.0
<2.0
1m托线板
阳角方正
<3.0
<2.0
方尺、楔形塞尺
接缝高低
<0.5
<0.5
游标卡尺
接缝平直
<2.0
<2.0
拉线、钢直尺
缝隙宽度
<2.0
<1.0
钢直尺

第五节质量记录
1. 饰面板（砖）工程的施工图、设计说明及其它设计文件。
2. 材料的产品合格证书、性能检测报告、进场验收记录和复检报告。
3. 后置埋件的现场拉拔检测报告。
4. 隐蔽工程验收记录。
5. 施工纪录。
