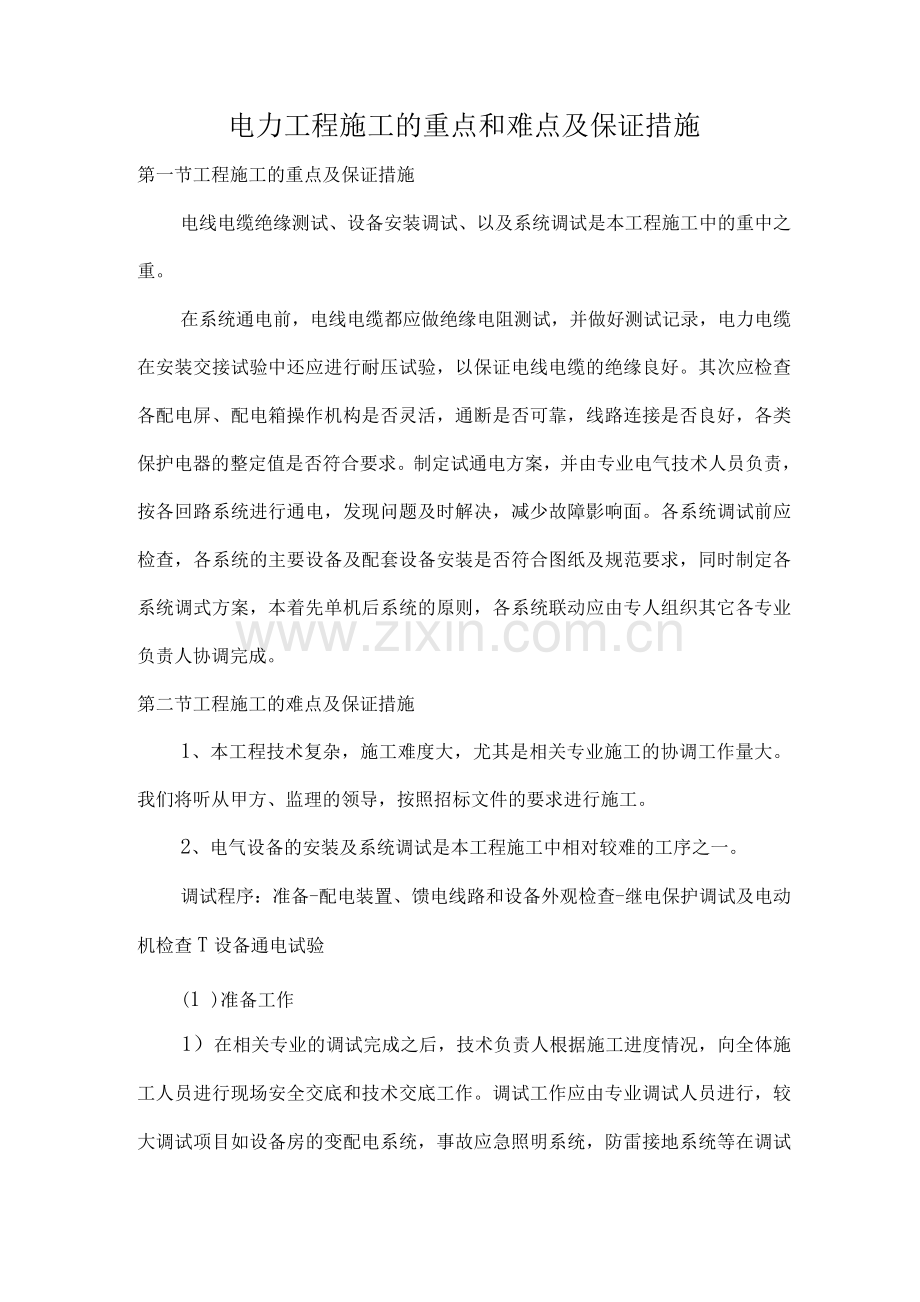

电力工程施工的重点和难点及保证措施
第一节工程施工的重点及保证措施
电线电缆绝缘测试、设备安装调试、以及系统调试是本工程施工中的重中之重。
在系统通电前，电线电缆都应做绝缘电阻测试，并做好测试记录，电力电缆在安装交接试验中还应进行耐压试验，以保证电线电缆的绝缘良好。其次应检查各配电屏、配电箱操作机构是否灵活，通断是否可靠，线路连接是否良好，各类保护电器的整定值是否符合要求。制定试通电方案，并由专业电气技术人员负责，按各回路系统进行通电，发现问题及时解决，减少故障影响面。各系统调试前应检查，各系统的主要设备及配套设备安装是否符合图纸及规范要求，同时制定各系统调式方案，本着先单机后系统的原则，各系统联动应由专人组织其它各专业负责人协调完成。
第二节工程施工的难点及保证措施
1、本工程技术复杂，施工难度大，尤其是相关专业施工的协调工作量大。我们将听从甲方、监理的领导，按照招标文件的要求进行施工。
2、电气设备的安装及系统调试是本工程施工中相对较难的工序之一。
调试程序：准备-配电装置、馈电线路和设备外观检查-继电保护调试及电动机检查T设备通电试验
(1 )准备工作

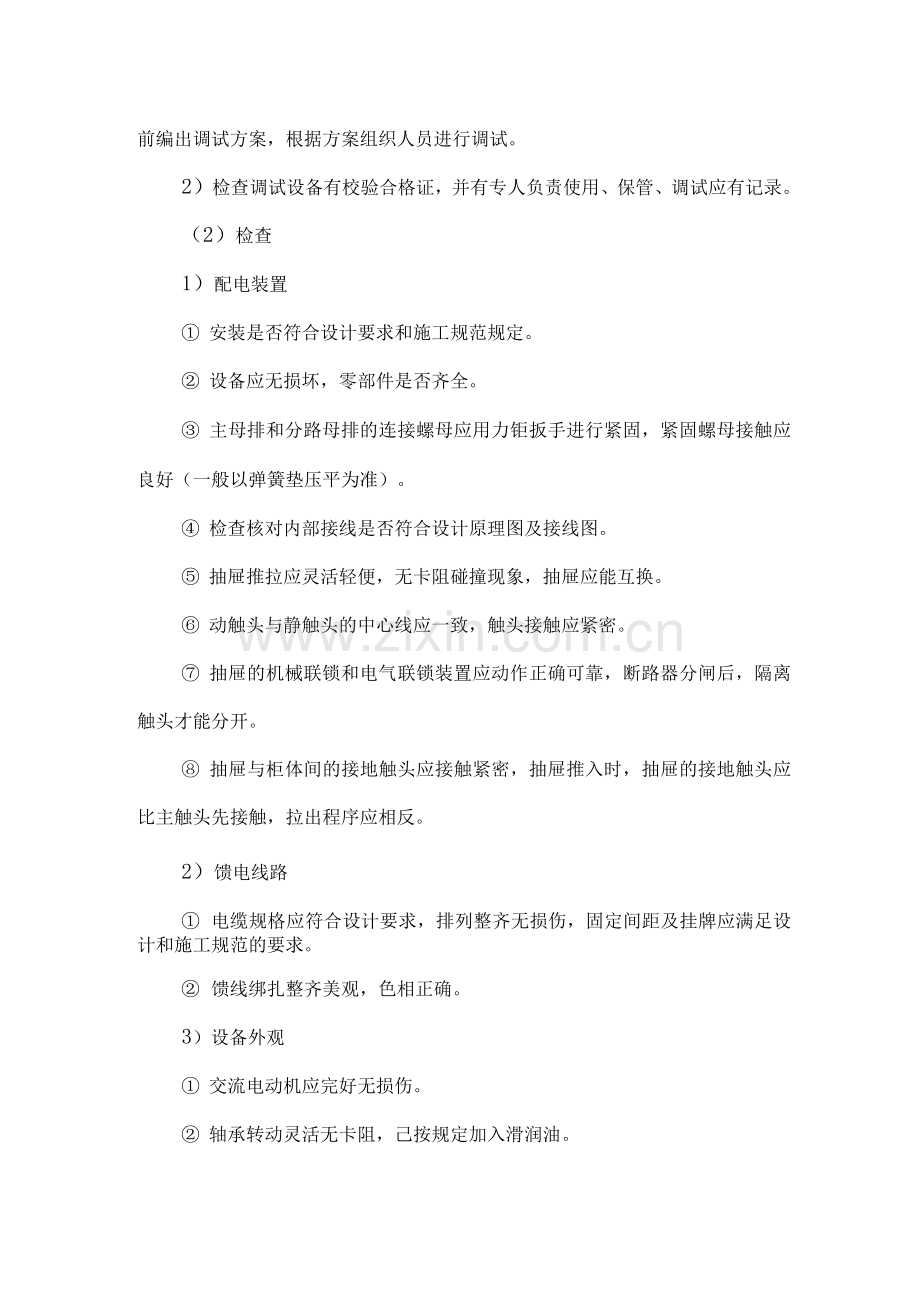

1）在相关专业的调试完成之后，技术负责人根据施工进度情况，向全体施工人员进行现场安全交底和技术交底工作。调试工作应由专业调试人员进行，较大调试项目如设备房的变配电系统，事故应急照明系统，防雷接地系统等在调试前编出调试方案，根据方案组织人员进行调试。
2）检查调试设备有校验合格证，并有专人负责使用、保管、调试应有记录。
（2）检查
1）配电装置
① 安装是否符合设计要求和施工规范规定。
② 设备应无损坏，零部件是否齐全。
③ 主母排和分路母排的连接螺母应用力钜扳手进行紧固，紧固螺母接触应良好（一般以弹簧垫压平为准）。
④ 检查核对内部接线是否符合设计原理图及接线图。
⑤ 抽屉推拉应灵活轻便，无卡阻碰撞现象，抽屉应能互换。
⑥ 动触头与静触头的中心线应一致，触头接触应紧密。
⑦ 抽屉的机械联锁和电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。
⑧ 抽屉与柜体间的接地触头应接触紧密，抽屉推入时，抽屉的接地触头应比主触头先接触，拉出程序应相反。
2）馈电线路
① 电缆规格应符合设计要求，排列整齐无损伤，固定间距及挂牌应满足设计和施工规范的要求。
② 馈线绑扎整齐美观，色相正确。
3）设备外观
① 交流电动机应完好无损伤。
② 轴承转动灵活无卡阻，己按规定加入滑润油。
（3）继电保护调试及交流电动机检查
1）继电保护调试
① 摇测馈电线路绝缘电阻时，应将断路器、用电设备、电器、仪表等放在断开位置。
② 用5 V摇表测试，电缆（IkV及以下）绝缘电阻阻值应在10MQ以下；电线绝缘电阻阻值应大于0.5MQ:馈线两端相位一致。在端子排处测试每条回路的绝缘电阻阻值应大于0.5MQ
③ 热继电器、继电器、电压表、电流表采用计量合格表进行校验检查，其动作应符合产品说明书及国家标准。
④ 电动开关应作最高合闸线圈吸合电压值、检测最低跳闸线圈的动作电压值试验。
⑤ 二次回路的集成电路、电脑模块、电子元件的检查不准使用摇表和试铃测试，使用万用表测试回路是否接通。
⑥ 接通临时控制电源和操作电源；将配电装置（盘、柜）内控制、操作回路熔断器上端相线拆掉，接上临时电源。
⑦ 模拟试验：按图纸要求，分别模拟试验控制、连锁、操作、断电保护和信号动作，应正确无误，灵敏可靠。
⑧ 拆除临时电源，将被拆除的电源复位。
2）交流电动机检查接线
① 测量绕阻的绝缘电阻：用IkV以下的摇表测常温下绕组的缘电阻应大于0.5MQ。
② 测量绕组直流电阻是否平衡；可使用单臂（或双臂）电桥分别测量各相绕组的直流电阻，其差值不应超过2%。
③ 交流电动机的极性检查，用万用表直流毫安档进行测试，方法是将绕组一端三个接头联在一起接一支表笔，绕阻另外三个接头联在一起接另一支表笔，此时要转动电动机转子。如万用表指针不动，则表明绕组头尾连接是正确的，如果万用表指针动作，说明三相绕组内头尾连接有错误，应对调一相绕组头尾重新测试，直至万用表指针不动为止。
（4）设备通电试验
1）准备
① 准备齐试验合格的验电器，粉沫灭火器等
② 彻底清扫全部设备及配电室的灰尘，用吸尘器清扫电器、仪表元件。清理现场除送电外不需要的物件。
③ 检查母线上、设备上、箱内有无遗留的工具、金属材料和其它物件。
④ 检查起动器的操作手柄，应标明“起动”、“运行”、“停止”等相应字样。
2）试送电
① 所有检验工作完成后，由项目技术负责人组织有关人员进行试送电，技术负责人具体指挥，执行操作人员重复技术负责人员的指令，第一次送电后立即停电，再次送电，以防他人触电或检验设备和线路有无故障。
② 合低压柜进线开关，查看电压表三相电压是否正常。相序是否正确。
③ 在低压联络柜内，开关的上下两侧（开关未合状态）进行同相校核，用电压表或万用表电压档5V，用表的两个测针，分别接触两端的同相，此时电压无读数，表示两路电同一相，用同样的方法检查其它两相。
④ 依次送电至动力柜、控制柜，在分配至各用电箱（盘）、用电点，停电时操作顺序相反，禁止带负荷拉闸。
⑤ 交流电动机空载运行时应作下列检查：
a. 交流电动机的旋转方向应符合要求，无杂音；
b. 测量交流电动机空载起动电流和空载运行电流并作好记录，三相电流相差不大于5%；
c. 测量交流电动机温度，不应有过热现象；
d. 判断交流电动机响声情况是否正常；
e. 空载运行时间为2小时。
⑥ 交流电动机带负荷运行
a.交流电动机带负荷试运行，连续启动次数如有产品使用规定的
按规定执行，无产品规定时可按下列规定:
在冷态时，可连续启动两次；
在热态时，可连续启动一次；
b.交流电动机在带负荷运行中应注意的问题：
监视电源电压的变化。电压变化范围不应超过额定电压的上的土10%，任意两相电压差数不应超过5%;
监视电动机的运行电流，不应超过铭牌上的额定值，任意两相间的差值不应大于额定值的10%，并将测得的起动和运行电流作好记录；
监视电动机的温度。一是用手摸，不能有烫到要缩手的感觉；二是用电子测温计，将测温计探针插入吊孔内，测得温度加10°C为绕组内最高温度，将这一温度减去环境温度，即电机运行中的温升并作好记录；
监视电动机运行中的声音、振动和气味，正常运行声音均匀，运行平衡，无绝缘漆味和焦臭味；
⑦ 调试电源漏电保护应选择电流为5安培，漏电动作电流为30毫安的小型漏电保护器作为开关源，一个回路一个回路的逐一送电，送电成功后再送另一个回路。通电应先空载后负荷，先单机试送电后再联动。
⑧ 从备送电验收记录”。
⑨ 发电机进行带负荷低压柜至控制柜及生活泵、照明器具及其它用电设备空载运行24h,无异常现象，机体各部分温度不应超过95C,其集电环及电刷等应工作正常。进行联锁试验，市电切断后发电机应能在10S内自动启动，市电恢复后应能自动停止运行。
