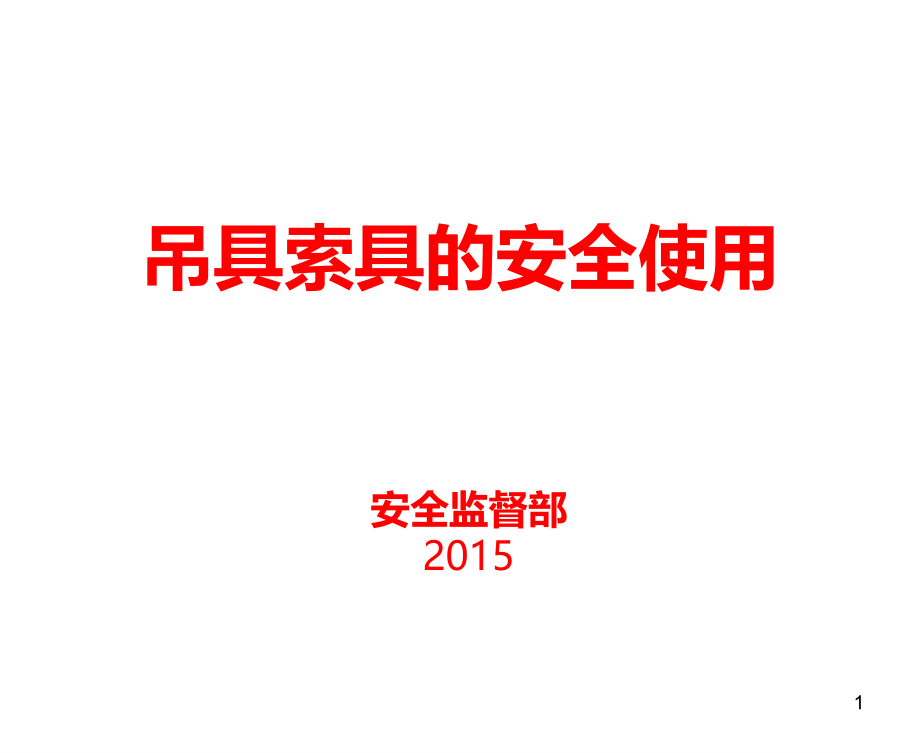

吊具索具的安全使用PPT.ppt

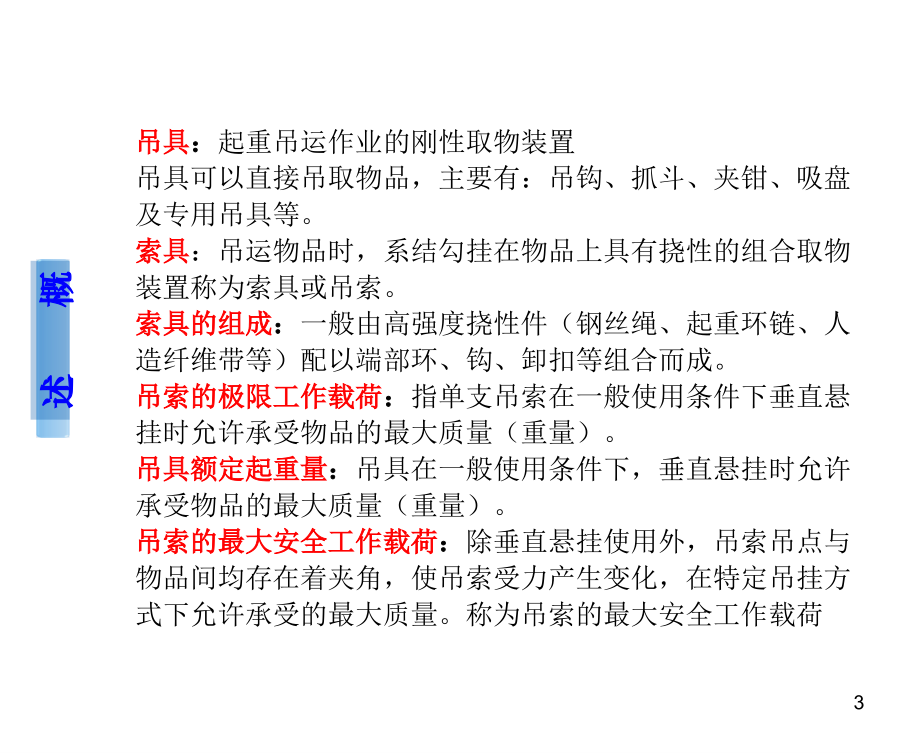

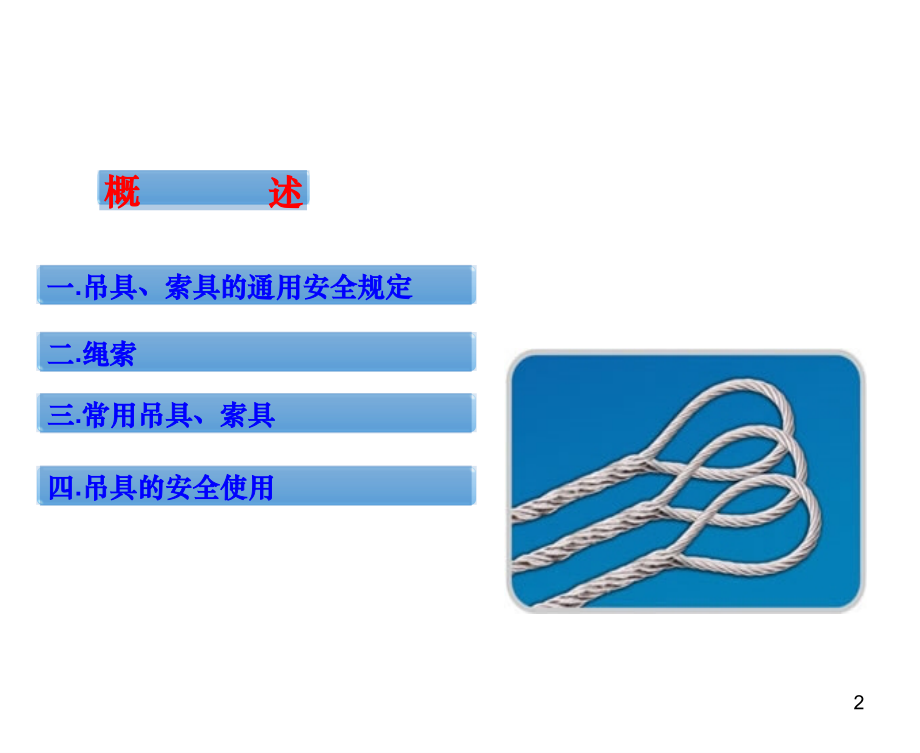

安全监督部,2015,吊具索具的安全使用,1,一,.,吊具、索具的通用安全规定,概 述,二,.,绳索,三,.,常用吊具、索具,四,.,吊具的安全使用,2,吊具,：,起重吊运作业的刚性取物装置,吊具可以直接吊取物品，主要有：吊钩、抓斗、夹钳、吸盘及专用吊具等。,索具,：吊运物品时，系结勾挂在物品上具有挠性的组合取物装置称为索具或吊索。,索具的组成,：,一般由高强度挠性件（钢丝绳、起重环链、人造纤维带等）配以端部环、钩、卸扣等组合而成。,吊索的极限工作载荷,：,指单支吊索在一般使用条件下垂直悬挂时允许承受物品的最大质量（重量）。,吊具额定起重量,：,吊具在一般使用条件下，垂直悬挂时允许承受物品的最大质量（重量）。,吊索的最大安全工作载荷,：,除垂直悬挂使用外，吊索吊点与物品间均存在着夹角，使吊索受力产生变化，在特定吊挂方式下允许承受的最大质量。称为吊索的最大安全工作载荷,。,概,述,3,1,、,吊索、吊具的购置,（,1,）、必须是专业厂按国家标准规定生,产、检验、具有合格证和维护、保养说明书。,（,2,）在产品的明显处标有额定起重量、生产,编号、制造日期、生产厂名。,2,、,自制,吊具,对于自制、改造的额定起重量在,500kg,以上的吊具，应将设计图纸、计算书等技术资料报生产运行部审批。,生产车间手工自制钢丝绳索具必须设专人按国家标准插编，每一端索扣的编插部分最小距离不得小于钢丝绳公称直径的,10,倍，编插操作对每一股至少应穿五次，并且至少五次中的三次用整股穿插。,3,、,吊具、索具的载荷验证,新购置的吊具、索具应在空载运行、试验合格的基础上，按规定的试验载荷、试验方法试验合格后，方可投入使用。,一、吊具、索具通用安全规定,4,静载试验,吊具取额定起重量的,1.25,倍,吊索取单支、分,支,极限工作载荷的,2,倍。,试验方法：试验载荷逐渐增加，起升到离地面,100,200,毫米。悬空时间不得少于,10,分钟。重复试验三次，进行目测检查。,判定：若结构未出现裂纹、永久变形，连接处未出现异常松动或损坏，静载试验合格。,动载试验,吊具取额定起重量的,1.1,倍,吊索取单,支分,支,极限工作载荷的,1.25,倍。,试验方法：,试验时、必须把加速度、减速度和速度限制在该吊、索具正常工作的范围内，实际连续工作,1,小时，,判定：若结构部件无损坏，各项参数达到技术性能指标要求，动载试验合格。,一、吊具、索具通用安全规定,5,绳索,是起重吊运过程中用于绑扎固定物品不 可缺少的工具、也是构成吊索的主要挠性元件。,二、绳索,主要分为,1.,合成纤维绳,2.,钢丝绳,6,1.,合成纤维绳,材料是由聚酯、聚酰胺和聚丙烯为原料制成的绳和带，它具有很高的强度，能吸收冲击能量，所以广泛使用。,（,1,）合成纤维绳的承载计算,极限工作拉力,S,破,/K,S,破,合成纤维绳的破断拉力值K,安全系数（一般绑扎取,3,）,三股聚酯复丝绳索最低断裂强力,参考直径,mm,10,12,14,16,18,20,22,破断拉力,N(,牛顿,),1560,2230,3120,3980,4980,6230,7470,二,.,绳索,合成纤维绳,二、绳索,7,（,2,）、合成纤维绳的安全使用,使用前必须逐段仔细检查，避免带隐患作业,不允许和腐蚀性的化学物品（如酸碱等）接触。,使用中不应有扭转打结现象，如有应放劲抖直。,合成纤维绳应避免在紫外线辐射条件下及热源附近存放。,合成纤维绳,二、绳索,8,2,、钢丝绳,特点,：,强度高、重量轻、弹性好、能承受冲击载荷,;,高速运行时，运行稳定，噪声小，挠性好、灵活使用；,磨损后，外表会出现许多毛刺，易于检查,破断前有断丝的预兆,用途,：主要用来捆绑、起吊、拖拉重物,。,二、绳 索,钢丝绳,9,（,1,）构造和种类,：,钢丝绳是先将若干根钢丝拧成钢丝股，然后再由几个钢丝股绕一绳芯拧制成绳索的。,1,）钢丝绳的绳芯：有麻芯、棉芯、化纤芯、石棉芯、金属芯。,常用的是麻芯钢丝绳。这种优点：挠性较好、可以含较多的润滑油，可经常从钢丝绳内部润滑钢丝。,高温条件下使用含油石棉芯。,2,）种类,一般分为：普通型、复合型和闭合型,普通型：是由直径相同的钢丝组成，通常由,6,股钢丝股围绕,1,根绳芯捻制而成。常用的结构类型有,619,、,637,、,661,复合型：是由直径不相同的钢丝组成，强度高于普通型，柔软性好，由于价格较高，一般在特殊场合使用。,在普通型、复合型钢丝绳的种类中，按捻制的形式还可分为三种：同向捻、交互捻和混合捻。,工程中多选用交互捻钢丝绳。,钢丝的强度：分为,1400MPa,、,1550MPa,、,1700MPa,、,1850 MPa,、,2000MPa,五个等级。,二、绳 索,钢丝绳,10,（,2,）钢丝绳的选用,1,）起吊重物或穿滑轮使用，应选择比较柔软、易弯曲的,637,或,661,的钢丝绳。,2,）作为缆风绳或拖拉绳可选用,619,钢丝绳。,3,）根据钢丝绳受力的大小，按照钢丝绳许用拉力，选择合适的直径。,选择后的钢丝绳要进行验算。,验算公式：,SF/n,S,钢丝绳最大工作静拉力,F,所选钢丝绳的破断拉力,n,钢丝绳的安全系数（缆风绳,n,3.5,、吊挂捆绑和起升机构,n,5,7,）,二、绳 索,钢丝绳,11,（,3,）钢丝绳的报废,(,一般由每个捻距内钢丝折段数决定,),1,）断丝的性质和数量,;,6,股钢丝绳断丝主要发生在外表，钢丝绳表面可见断丝总数超过表中规定应报废。,一般一个捻距内的断丝数达该绳总丝数的,10%,就应报废,。,2,）如果断丝紧靠一起形成局部聚集，则钢丝绳应报废。,3,）当出现整股绳股断裂时，应立即报废。,4,）当纤维芯损坏或钢芯断裂，使绳径显著减小,5,）当钢丝绳的外层钢丝磨损达到其直径的,40,或钢丝绳直径相对公称直径减小,7,时，未发现断丝也应报废。,6,）外部和内部腐蚀，钢丝绳表面出现深坑，钢丝之间松弛，应报废。,7,）变形：出现波浪型变形达到规定值、笼型畸变、绳股挤出、钢丝挤出严重、绳径局部严重增大、严重纽结、局部压扁严重、产生弯折等应报废。,二、绳 索,钢丝绳,12,（,4,）钢丝绳吊具受力计算,F,F=P/Nm,F,：,表示钢丝绳的受力,P,：,表示物体重量,P,N,：,表示吊索根数,M,：,是一个与吊索夹角有关的系数,=60m=1.15,，,=90m=1.42,=120m=2,夹角,一般取,60,90,范围，最大,120,二、绳 索,13,（,5,）钢丝绳许用拉力近似计算公式,S=10d,2,（安全系数取,5,）,式中：,S-,表示钢丝绳允许受力，单位为,kg,d-,表示钢丝绳的直径，单位为,mm,例,1,：一条直径为,15 mm,的钢丝绳，在吊装作业时，允许承受多大的载荷。,解：,d,15 S,1015,2,10225,2250 kg,例,2,：已知吊索的静载荷为,3,吨，近似计算需要直径多大的钢丝绳吊索为宜。,钢丝绳,二、绳 索,14,（,6,）钢丝绳的维护,对钢丝绳应防止损伤，腐蚀或其他物理、化学造成的性能降低。,钢丝绳开卷时，应防止打结或扭曲,钢丝绳切断时，应有防止绳股散开的措施,安装钢丝绳时，不应在不干净的地方拖线,钢丝绳应保持良好的润滑状态,对日常使用的钢丝绳，每天都应该进行检查，对达到报废标准的应立即报废。,二、绳 索,钢丝绳,15,（,一）吊钩,1,、吊钩的种类,吊钩有单钩、双钩两种形式。,（,1,）单钩：是一种比较常用的吊钩，构造简单，使用比较方便，材料一般采用,20,优质碳素钢或,20Mn,锻造而成，最大起重量不大于,80,吨。,（,2,）双钩：起重量较大时多用双钩，受力均匀对称。材料一般采用,20,优质碳素钢或,20Mn,锻造而成，通常大于,80,吨的起重设备都采用双钩。,叠片式吊钩是由切割成形的多片钢板铆接而成，由于钩板不会同时断裂，故工作可靠性比整体锻造的吊钩好，缺点是自重和尺寸较大。,2,、吊钩的报废标准,（1,）吊钩有裂纹、（,2,）危险断面磨损达原尺寸的,10,、（,3,）开口度比原尺寸增加,15,、（,4,）扭转变形超过,10,度、（,5,）危险断面或吊钩颈部产生塑性变形,注：吊钩上的裂纹或磨损不能焊补。,三、常用吊具、索具,吊 钩,16,（二）索具、吊具的常用端部配件,卸扣、吊环、环眼吊钩、绳卡、夹钳等是构成吊索、吊具的主要端部配件，使用正确与否，直接关系到吊具、索具的承载安全。,配件要求：必须是按照相应的标准由专业生产厂制造,技术参数中应有额定载荷,按规定安全系数不小于,4,1,、卸扣（,U,型卡、卡环）,（,1,）型号,卸扣分,D,型和弓型两种，可作为端部配件直接吊装物品，也可构成挠性索具连接件。产品规格较多，一般根据实际使用状况，按卸扣的额定载荷选取。,WII,表示额定载荷。,卸扣的型号有的是按国标制造、有的是按美标、日标、澳标制造。,国标型号直接标的是额定载荷。,美标型号直接标的是英寸和额定载荷。例如型号为：,1 1/2,、额定载荷为,17,吨。,端部配件,三、常用吊具、索具,17,(2),许用载荷近似估算公式,S4d12,S-,表示卸扣许用载荷，单位,kg,d1-,表示卸扣销轴直径，单位,mm,2,、,吊环,吊环一般是作为吊索、吊具钩挂起升至吊钩的端部件。,WII,表示额定载荷,。,种类：有园吊环、梨吊环、长吊环及组合吊环,组合吊环：是由一个主吊环和,2,个或多个中间环组成。,3,、,端部吊钩,端部吊钩种类较多，选择不同形式的端部吊钩可以组成不同用途的吊具、吊索。常用的有：羊角滑钩、眼形滑钩、鼻型钩、,S,钩等,.,，,WII,表示额定载荷,。,三、常用吊具、索具,端部配件,18,4,、钢丝绳夹,：,钢丝绳夹是制作索扣的快捷工具，如操作正确，强度可达到钢丝绳强度的,80,。,使用方法：,（,1,）,U,型螺栓扣在钢丝绳的尾段上（短头）。绳夹不得在钢丝绳上交替布置。,（,2,）每一连接处所需绳夹的数量，应符合规定要求。,绳夹公称尺寸,钢丝绳公称直径,mm,19,19,32,32,38,38,44,44,60,钢丝绳夹最少数量,3,4,5,6,7,（,3,）钢丝绳夹间的距离应为钢丝绳直径的,6,7,倍。,（,4,）绳夹紧固时，以短头绳压扁约,1/3,为宜。,（,5,）绳夹在实际使用中，受载一次后，应作检查，离套环最远处的绳夹不得首先单独紧固。,（,6,）短头钢丝绳尾端应留出,140mm,长幅度。,三、常用吊具、索具,端部配件,19,5,、合成纤维吊装带,是采用聚酯工业长丝为原料制成的绳带，近年来使用越来越多。安全系数一般为,6,特点：,（,1,）合成纤维吊装带是钢丝绳的换代产品，比较轻便，操作起来安全、简易、快捷，减少了对人体反向伤害的可能性。,（,2,）使用过程中有减震、不腐蚀、不导电、易燃易爆环境下无火星：,（,3,）对被吊物品表面无损伤、损害。,（,4,）由承载芯和耐磨套管组成，外套管不承重，只起保护作用，使吊带使用寿命增长。,（,5,）在严重超载或长期使用造成承载芯有局部损伤时，其外套首先断裂警示，避免事故发生。,（,6,）只要外套完好，吊带就是完好的，日常安全检查一目了然,三、常用吊具、索具,端部配件,20,常见结构形式：,（,1,）一种是环型吊装带（万能穿芯型）（扁平板式）,（,2,）双眼吊装带（穿芯两端带套型）（扁平两端带套型）,合成纤维吊装带选用,（,1,）合成纤维吊装带应由专业厂生产制造,（,2,）根据极限工作载荷和吊挂方式系数，可得到吊带的最大安全工作载荷。吊带技术参数有额定载荷和吊挂方式系数标明。（可画出讲）,竖直,1,、栓结,0.8,、蓝式,2,、,30,1.8,、,90,1.4,、,120,1,（,3,）吊带本身以颜色区分额定载荷，紫色,1000kg,；绿色,2000 kg,：黄色,3000 kg,：红色,5000 kg,：蓝色,8000 kg,：,10000 kg,以上为桔黄色。,三、常用吊具、索具,端部配件,21,6,、吊链,一般由,Q235B,、,20,、,20Mn,等钢材焊接而成，由于材质不同，分为,M(4),、,S(6),、,T(8),三个强度级别。不同的级别，名义直径相同，极限工作载荷也不相同。,特点：承载能力大、可以耐高温，多用于冶金行业，,不足：对冲击载荷敏感、发生断裂时无明显的先兆。,种类：由一、二、三、四支链条成套索具。（下有一、二、三、四条链钩）,（,1,）吊链的最大安全工作载荷：可根据名义直径,d,在给定的说明书中查出。产品标记也有。,（,2,）吊链的安全使用：,(,略,),三、常用吊具、索具,端部配件,22,7,、钢绳索具,钢丝绳索具是起重吊运的重要工具，应用比较多的有三种：,（,1,）钢丝绳插编索具,（,2,）钢丝绳压制索具,（,3,）钢丝绳浇注索具,以上这些索具根据钢丝绳的直径，分别标有工作载荷和绳套的规格。便于用户选用。,三、常用吊具、索具,端部配件,23,1,、做到索具上架并标识极限工作载荷。,2,、吊具与索具应与所吊运物品的种类相适应；吊具工作载荷不得超过其额定起重量；,要注意起重作业承载负荷能力取决于吊装设施、吊钩、吊环、吊（索）具整个吊装系统中承载最低的环节,。,3,、作业前应对吊具与索具进行检查，当确认各功能正常、完好时，再投入使用。,4,、吊挂前，应确认重物上设置的起重吊挂连接处是否牢固可靠；提升作业前应确认绑扎、吊挂是否可靠。,5,、重物应挂在吊钩钩槽的最底部，切不可挂在钩尖处，钩口应 向外。,6,、作业中不得损坏吊具、索具，必要时应在吊重物品与吊具、索具间加保护衬垫。,7,、不得利用物体捆带作为吊点提升物体，专为提升用的捆带除外。,四、吊、索具的安全使用,24,8,、吊索挠性部件不得打结，索眼绳端固定连接部位不得作栓挂连接点。,9,、当用两根以上单支吊索提升同一个物体时，各根吊索的材质、机构尺寸、索眼端部固定连接、端部配件等性能应相同。,10,、吊索提升重物时，应力要求各分支受力均匀，支间夹角一般应不超过,90,，最大时不得超过,120,；起吊重物时，升、降、停要缓慢平稳，注意重心平衡。,11,、使用吊链准备提升时，链条松弛部分应小心地收紧，链条应伸直，不得扭曲、打结或弯折。,12,、纤维吊索、吊带不得在产品使用说明书所规定温度以外环境中使用，且不得在有热源、焊接作业场所使用。,四、吊、索具的安全使用,25,安全为了生产，,生产必须安全！,26,
