altium-高级规则设置演示幻灯片.ppt

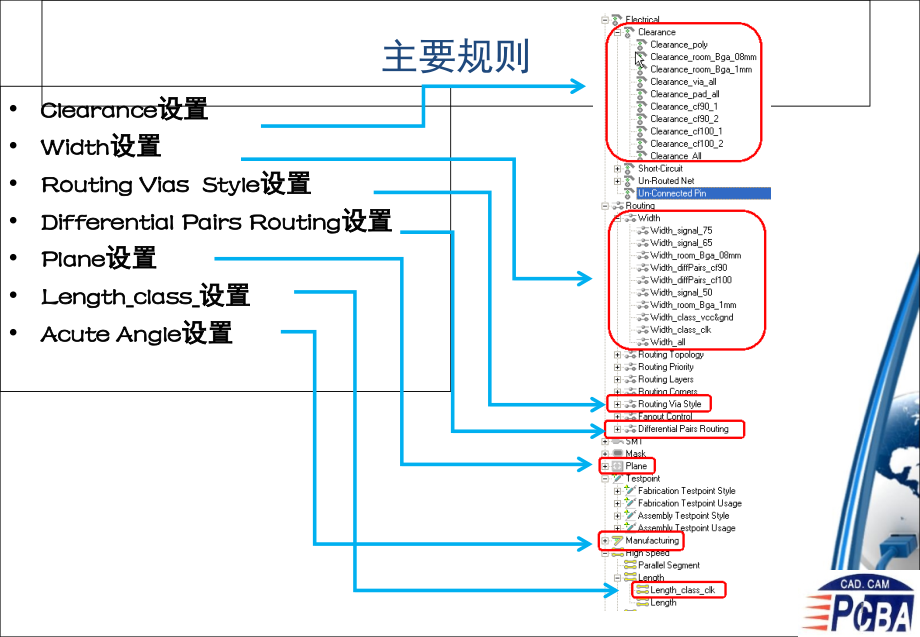

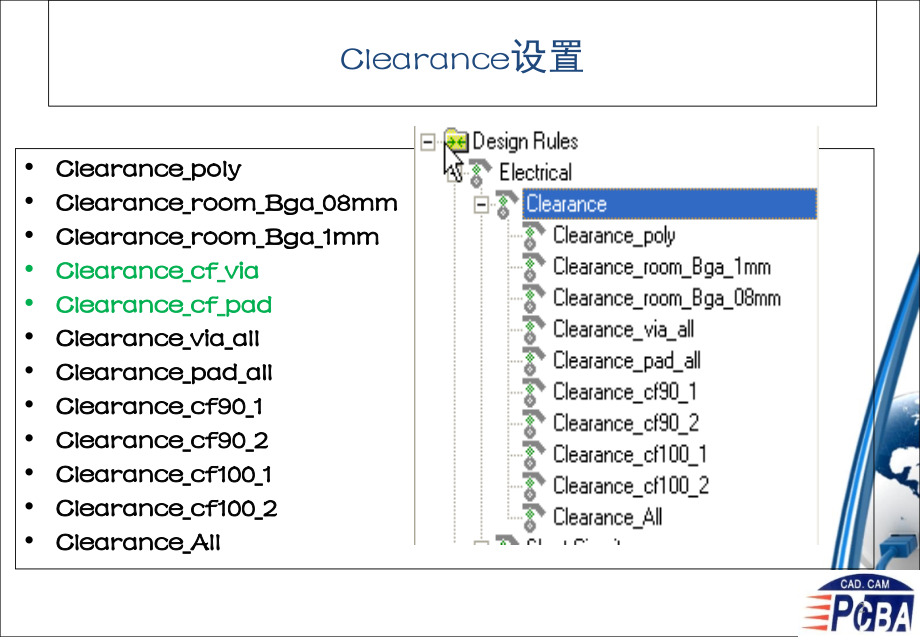

,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,主要规则,Clearance设置,Width设置,Routing Vias Style设置,Differential Pairs Routing设置,Plane设置,Length_class_设置,Acute Angle设置,1,Clearance设置,Clearance_poly,Clearance_room_Bga_08mm,Clearance_room_Bga_1mm,Clearance_cf_via,Clearance_cf_pad,Clearance_via_all,Clearance_pad_all,Clearance_cf90_1,Clearance_cf90_2,Clearance_cf100_1,Clearance_cf100_2,Clearance_All,2,Clearance_poly,更改铺铜间距设置（默认20mil）,3,Clearance_room_Bga_08mm,更改安全间距设置（默认4mil，可根据实际情况进行更改）,更改或添加Room名称,4,Clearance_room_Bga_1mm,更改安全间距设置（默认为4mil，可根据实际情况进行更改）,更改或添加Room名称,5,Clearance_via_all,过孔安全间距设置（默认7mil）,6,Clearance_pad_all,焊盘安全间距设置（默认7mil）,7,Clearance_cf90_1,控制90欧姆差分线推挤间距，避免单线推挤时间距发生变化,更改层名和间距（根据阻抗结构图）,8,Clearance_cf90_2,控制差分推挤间距，避免单线推挤时间距发生变化,(其余查分同理设置),更改层名和间距（根据阻抗结构图）,9,差分信号设置,在右侧编辑器第一个下,拉选项中选择 Differential,Pairs editor 点击右下脚的,Create from nets（从网络,创建）如图：,10,差分对添加,在差分后缀中分别键入,N,or,P,，点击execute（执行);,在差分后缀一般有,“N/P”“+/-”“H/L”,确定所有差分后缀的差分添加完毕,11,建立差分组,Design/classes/differential pair,classes/,根据差分特性阻抗的不同可,将差分对分组，一般我们可,分为cf100,cf90，每组对应相应,的差分对。,12,Clearance_All,全局安全间距设置（默认为7mil）,说明：Clearance_via_all和Clearance_pad_all两条规则激活后，本规则实际是线到线的安全间距规则,13,Clearance设置优先权,优先权默认为如图所示，不要随意改动,需要设置的规则打勾激活,14,Width设置,Width_room_Bga_08mm,Width_room_Bga_1mm,Width_class_clk,Width_class_vcc&gnd,Width_diffPairs_cf90,Width_diffPairs_cf100,Width_signal_50,65,75,Width_all,15,Width_room_Bga_08mm,更改线宽设置（默认全部最大最小5mil）,更改或添加Room名称,16,Width_room_Bga_1mm,更改线宽设置（默认最大最小7mil）,更改或添加Room名称,17,Width_class_clk,更改特殊信号（时钟）线宽设置（默认最大最小12mil）,更改或添加Net class名称：clk,18,Width_class_vcc&gnd,更改电地线宽设置（默认最小10mil）,更改或添加Net class名称：vcc&gnd,19,Width_diffPairs_cf90,更改90欧差分对应每层线宽（根据阻抗结构图）,最大最小值一致,20,Width_diffPairs_cf100,更改100欧差分对应每层线宽（根据阻抗结构图）,最大最小值一致,21,Width_signal_50,65,75,对于有多种单线阻抗的。新建相应的class,分别命名为“signal_50”“signal_65”，“signal_75”,根据结构图可更改不同层的线宽,22,Width_all,更改全局线宽（默认最小7mil，最大100mil）,23,Width优先权,可更改优先权,（电地优先权最高，其它情况下线宽要求由细变宽，规则优先级由高到低,）,需要设置的规则打勾激活,24,RoutingVias Style设置,RoutingVias_room_Bga_08mm,RoutingVias_room_Bga_1mm,RoutingVias_all,25,RoutingVias_room_Bga_08mm,更改过孔设置（默认为0.2/0.45mm）,更改或添加Room名称,26,RoutingVias_room_Bga_1mm,更改过孔设置（默认为12/24mil）,更改或添加Room名称,27,RoutingVias_all,更改过孔设置（默认为最小12/24mil最大20/40mil）,28,Routing Vias Style优先权,无需更改优先权（默认设置）,需要设置的规则打勾激活,29,DiffPairsRouting_cf90,更改90欧姆差分在每层对应差分走线间距（根据阻抗结构图）,30,DiffPairsRouting_cf100,更改100欧姆差分在每层对应差分走线间距（根据阻抗结构图）,31,DiffPairsRouting_all,更改差分在每层对应差分走线间距（无阻抗时默认设置）,32,Differential Pairs Routing优先权,Cf90，cf100规则优先于全局,默认为全激活,33,Plane设置,PlaneConnect_via,PlaneConnect_all,PlaneClearance_via,PlaneClearance_all,PolygonConnect_via,PolygonConnect_all,34,PlaneConnect_via,电源地在plane层过孔全连接,(需要时激活）,35,PlaneClearance_via,过孔在Plane层的隔离大小设置,（在过孔密度较高的板上可激活）,36,PolygonConnect_via,铺铜过孔全连接,(需要时激活）,37,Plane优先权,过孔规则优先于全局规则,38,Length_class_设置,添加class等长规则,更改class内信号的等长误差范围,39,
