altium-designer使用PCB向导来创建PCB详细过程PPT.ppt

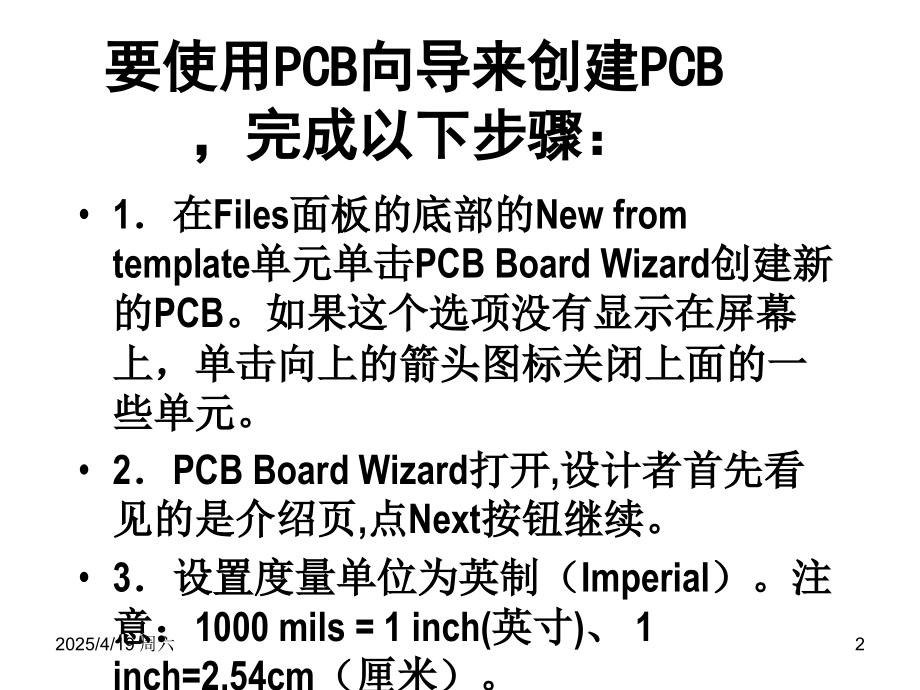

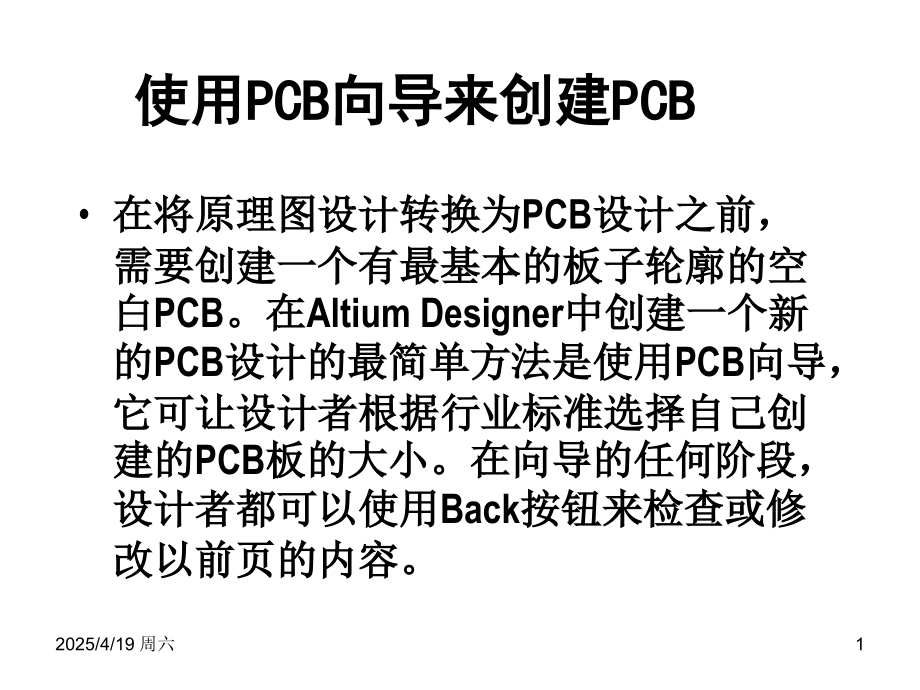

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,使用PCB向导来创建PCB,在将原理图设计转换为PCB设计之前，需要创建一个有最基本的板子轮廓的空白PCB。在Altium Designer中创建一个新的PCB设计的最简单方法是使用PCB向导，它可让设计者根据行业标准选择自己创建的PCB板的大小。在向导的任何阶段，设计者都可以使用Back按钮来检查或修改以前页的内容。,1,2025/4/19 周六,要使用PCB向导来创建PCB，完成以下步骤：,1在Files面板的底部的New from template单元单击PCB Board Wizard创建新的PCB。如果这个选项没有显示在屏幕上，单击向上的箭头图标关闭上面的一些单元。,2PCB Board Wizard打开,设计者首先看见的是介绍页,点Next按钮继续。,3设置度量单位为英制（Imperial）。注意：1000 mils=1 inch(英寸)、1 inch=2.54cm（厘米）。,4向导的第三页允许设计者选择要使用的板轮廓。在本例中设计者使用自定义的板子尺寸，从板轮廓列表中选择Custom，单击Next。,2,2025/4/19 周六,5在下一页，进入了自定义板选项。在本例电路中，一个2 x 2 inch的板便足够了。选择Rectangular并在Width和Height栏键入2000。取消Title Block&Scale、Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff复选框如图3-9。单击Next继续。,图3-9 PCB板形状设置,3,2025/4/19 周六,6在这一页允许选择板子的层数。例子中需要两个Signal Layers，不需要Power Planes，所以将Power Planes下面的选择框改为0。单击Next继续。,7在设计中使用过孔（via）样式选择Thruhole Vias only，单击Next。,8在下一页允许设计者设置元件/导线的技术（布线）选项。选择Through-hole components选项，将相邻焊盘（pad)间的导线数设为One Track。单击Next继续。,9下一页用于设置一些设计规则，如线的宽度、焊盘的大小，焊盘孔的直径，导线之间的最小距离如图3-10，在这里设为默认值。点Next按钮继续。,4,2025/4/19 周六,10单击Finish按钮。PCB Board Wizard已经设置完所有创建新PCB板所需的信息。PCB编辑器现在将显示一个新的PCB文件，名为PCB1.PcbDoc，如图3-11所示。,图3-10 设置线的宽度、焊盘的大小，焊盘孔的直径，导线之间的最小距离,图3-11 定义好的一个空白的PCB板形状,5,2025/4/19 周六,11PCB向导现在收集了它需要的所有的信息来创建设计者的新板子。PCB编辑器将显示一个名为PCB1.PcbDoc的新的PCB文件。,12PCB文档显示的是一个空白的板子形状（带栅格的黑色区域）。,13选择View Fit Board（热键V，F）将只显示板子形状。,14选择File Save As来将新PCB文件重命名（用*.PcbDoc扩展名）。指定设计者要把这个PCB保存在设计者的硬盘上的位置，在文件名栏里键入文件名Multivibrator.PcbDoc并单击保存按钮。,6,2025/4/19 周六,15如果添加到项目的PCB是以自由文件打开的，在Projects面板的Free Documents单元右击PCB文件，选择Add to Project。这个PCB文件已经被列在Projects下的Source Documents中，并与其他项目文件相连接。设计者也可以直接将自由文件夹下的Multivibrator.PcbDoc文件拖到项目文件夹下。保存项目文件如图3-12所示。,图3-12 Multivibrator.PcbDoc文件在项目文件夹下,7,2025/4/19 周六,3.3用封装管理器检查所有元件的封装,在将原理图信息导入到新的PCB之前，请确保所有与原理图和PCB相关的库都是可用的。由于在本例中只用到默认安装的集成元件库，所有元件的封装也已经包括在内了。但是为了掌握用封装管理器检查所有元件的封装的方法，所以设计者还是执行以下操作：,在原理图编辑器内，执行ToolsFootprint Manager命令，显示如图3-13所示封装管理器检查对话框。在该对话框的元件列表（Componene List）区域，显示原理图内的所有元件。用鼠标左键选择每一个元件，当选中一个元件时，在对话框的右边的封装管理编辑框内设计者可以添加、删除、编辑当前选中元件的封装。如果对话框右下角的元件封装区域没有出现，可以将鼠标放在Add按钮的下方，把这一栏的边框往上拉，就会显示封装图的区域。如果所有元件的封装检查完都正确，按Close按钮关闭对话框。,8,2025/4/19 周六,图3-13 封装管理器对话框,9,2025/4/19 周六,3.4导入设计,如果项目已经编辑并且在原理图中没有任何错误，则可以使用Update PCB命令来产生ECO（Engineering Change Orders工程变更命令），它将把原理图信息导入到目标PCB文件。,10,2025/4/19 周六,更新PCB,将项目中的原理图信息发送到目标PCB：,1打开原理图文件Multivibrator.SchDoc。,2在原理图编辑器选择Design Update PCB Document Multivibrator.PcbDoc命令。工程变更命令(Engineering Change Order)对话框出现。如图3-14所示。,图3-14 工程变更命令对话框,11,2025/4/19 周六,3单击Validate Changes按钮，验证一下有无不妥之处，如果执行成功则在状态列表(Status)Check中将会显示 符号；若执行过程中出现问题将会显示 符号，关闭对话框。检查Messages面板查看错误原因，并清除所有错误。,4,如果单击,Validate Changes,按钮，没有错误，则单击,Execute Changes,按钮，将信息发送到,PCB,。当完成后，,Done,那一列将被标记。如图,3-15,所示。,图3-15 执行了Validate Changes、Execute Changes后的对话框,12,2025/4/19 周六,5单击Close按钮，目标PCB文件打开，并且元件也放在PCB板边框的外面以准备放置。如果设计者在当前视图不能看见元件，使用热键V、D（菜单View Fit Document）查看文档。如图3-16所示。,图3-16 信息导入到PCB,13,2025/4/19 周六,6PCB文档显示了一个默认尺寸的白色图纸，要关闭图纸，选择Design Board Options，在Board Options对话框取消选择Design Sheet。,14,2025/4/19 周六,小结：,3.1印制电路板的基础知识,3.2创建一个新的PCB文件,使用PCB向导来创建PCB。,在Files面板的底部的New from template单元单击PCB Board Wizard创建新的PCB。,3.3用封装管理器检查所有元件的封装,在原理图编辑器内，执行ToolsFootprint Manager命令,3.4导入设计,在原理图编辑器选择Design Update PCB Document Multivibrator.PcbDoc命令。,15,2025/4/19 周六,
