配电室安全技术措施

1) 配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。
2) 成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。
3) 配电室和控制室应能自然通风，并应采用防止雨雪侵人和动物进入的措施。
4) 配电室布置应符合以下要求：
① 配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1．5m，双列面对面布置不小于2mo
② 配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于O．8m，双列背对背布置不小于1．5m，各别地点有建筑物结构凸出的地方，则此点通道宽度可减少O．2m。
③ 配电柜侧面的维护通道宽度不小于1m。
④ 配电室的顶棚与地面的距离不低于3m。
⑤ 配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采用屏障隔离。
⑥ 配电室内的裸母线与地面垂直距离小于2．5m时，采纳遮栏隔离，遮栏下面通道的高度不小于1．9m o

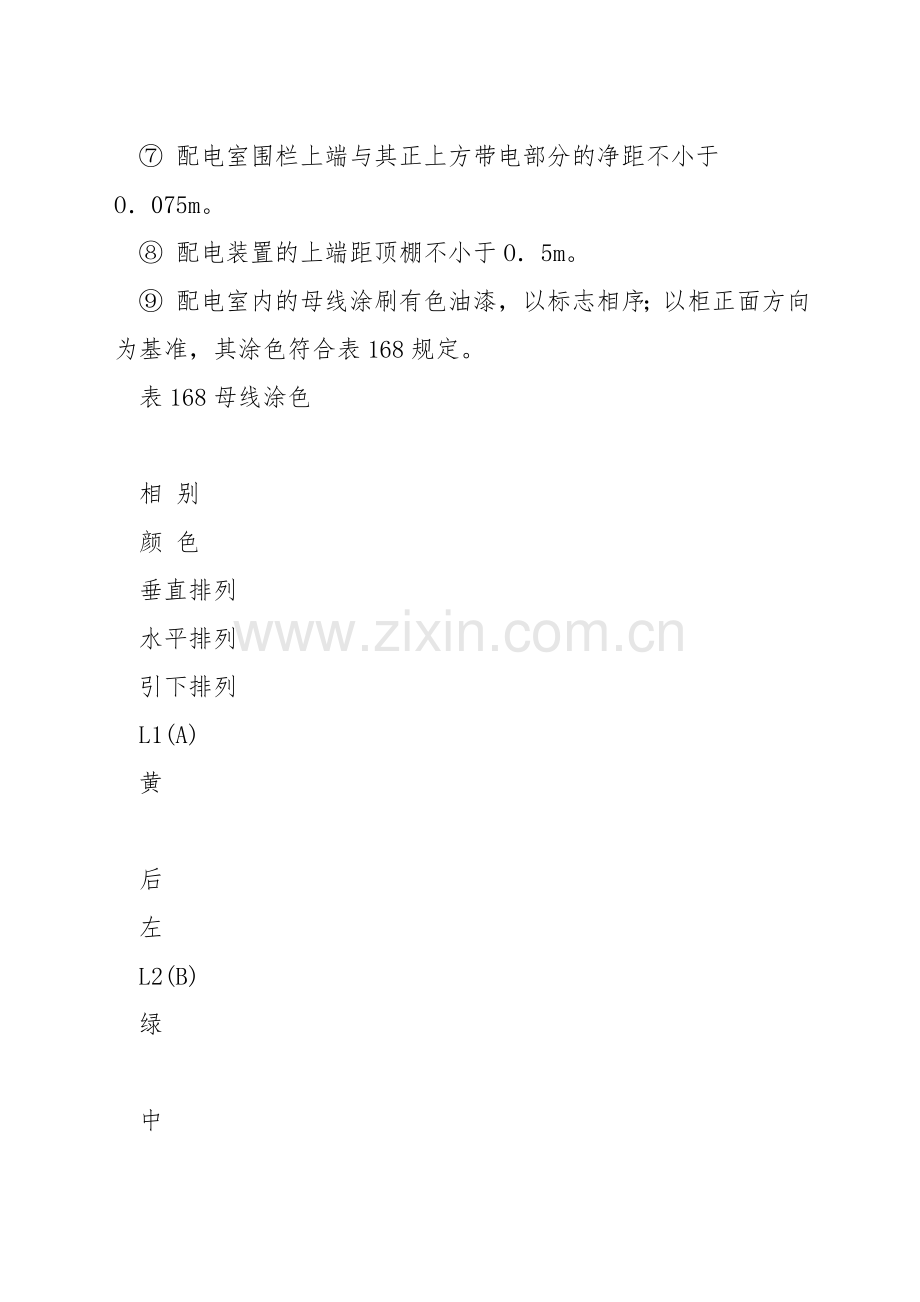

⑦ 配电室围栏上端与其正上方带电部分的净距不小于O．075m。
⑧ 配电装置的上端距顶棚不小于O．5m。
⑨ 配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表168规定。
表168母线涂色

相 别
颜 色
垂直排列
水平排列
引下排列
L1(A)
黄

后
左
L2(B)
绿

中

B(C)
红
下
1L刖
右
N
淡蓝

⑩ 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。
⑪ 配电室的门向外开，并配锁。
⑫ 配电室的照明分别设置正常照明和事故照明。
5) 配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。
6) 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有显然可见分断点。
7) 配电柜应编号，并应有用途标记。
8) 配电柜或配电线路停电修理时，应挂接地线，并应悬挂"禁止合闸、有人工作'停电标志牌。停送电必须由专人负责。
9) 配电室应坚持整洁，不得堆放任何妨碍操作、修理的杂物。
