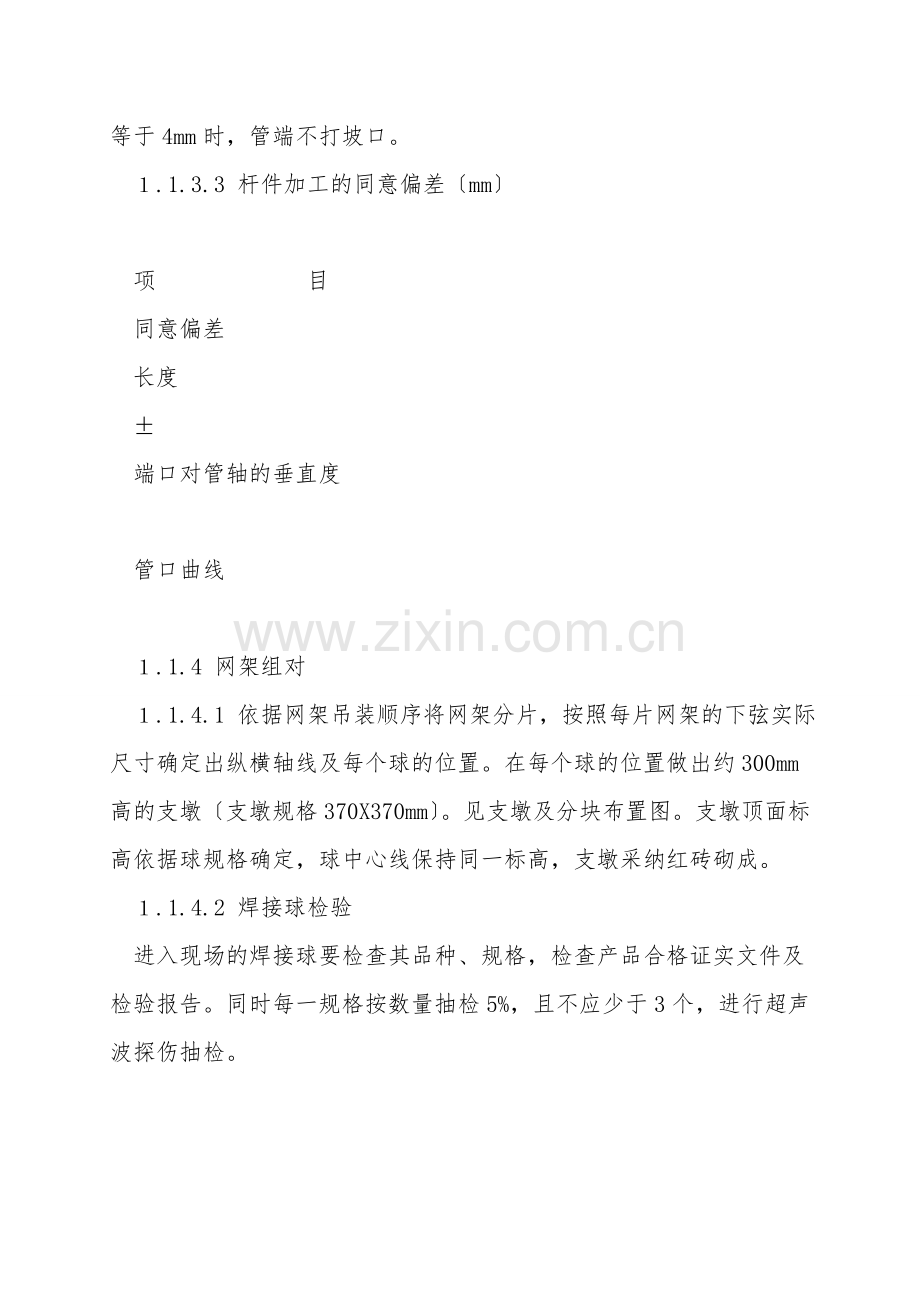

球杆网架施工方法及技术措施１.1 网架制作１.1.1 制作工艺流程基础验收网架放线定位搭设支墩喷砂、防腐下料组对焊接涂装吊装１.1.2 除锈防腐 —2.0mm钢丸。抛射除锈前，厚的锈层应根除，可见的油脂和污垢也应消除，除锈后钢材表面应清除浮灰和碎屑。１.1.2.2 除锈等级为Sa2½的，符合GB8923—½的规定，钢材表面应无可见的油脂和污垢、氧化皮、铁锈和油漆涂层等附着物任何残留的痕迹应是点状或条纹状的略微色斑。１.1.2.3 除锈处理后，在8小时内涂刷环氧富锌底漆，油漆的调制和喷涂按使用说明书进行。涂刷作业一般在室内进行。当环境温度、相对湿度、钢材表面温度等要求超过使用说明书时，应停止涂刷。１.1.3 杆件下料杆件下料应在基础验收、放线完毕后，校核图纸无误后，方可下料。１.1.3.1 下料〔切割〕方法管外径为Φ76、Φ89的钢管采纳无齿锯切割，管外径大于Φ114的钢管采纳磁力切割机切割。１.1.3.2 坡口加工钢管壁厚大于4mm时，在切割时带有坡口一次性完成。壁厚小于或等于4mm时，管端不打坡口。１.1.3.3 杆件加工的同意偏差〔mm〕项目同意偏差长度 ± 端口对管轴的垂直度管口曲线１.1.4 网架组对１.1.4.1 依据网架吊装顺序将网架分片，按照每片网架的下弦实际尺寸确定出纵横轴线及每个球的位置。在每个球的位置做出约300mm高的支墩〔支墩规格370X370mm〕。见支墩及分块布置图。支墩顶面标高依据球规格确定，球中心线保持同一标高，支墩采纳红砖砌成。１.1.4.2 焊接球检验进入现场的焊接球要检查其品种、规格，检查产品合格证实文件及检验报告。同时每一规格按数量抽检5%，且不应少于3个，进行超声波探伤抽检。焊接球加工的同意偏差见下表项目同意偏差〔mm〕直径 ± ± 圆度壁厚减薄量两半球对口错边１.1.4.3 网架支座的安装按照网架支座大样图，先将支座与球焊接固定，把底板锚栓拧紧。测量支撑面顶板的位置、标高、水平度，应符合下表规定。项目同意偏差〔mm〕位置顶面标高 0 — 顶面水平度 L/1000 本网架为球杆网架，制作时采纳在地面分片制作，分片吊装。在支墩上将钢球按制定图纸摆放就位，调整标高，核定尺寸，使各球中心线处于统一标高，然后将下弦球杆按图纸组对。下弦球杆组对完毕，方可进行上弦球杆及腹杆安装。组对完毕后，按图纸及规范要求核定外形尺寸及中小拼单元尺寸无误后，方可焊接。小拼单元的同意偏差〔mm〕项目同意偏差节点中心偏移焊接球节点与钢管中心的偏移杆件轴线的弯曲矢高锥体型小拼单元弦杆长度 ± 锥体高度 ± 上弦杆对角线长度 ± 平面桁架型小拼单元跨长 ≤24m 24m 跨中高度 ± 跨中拱度制定要求起拱 ±L/5000 制定未要求起拱注：1、L1为杆件长度 2、L为跨长
