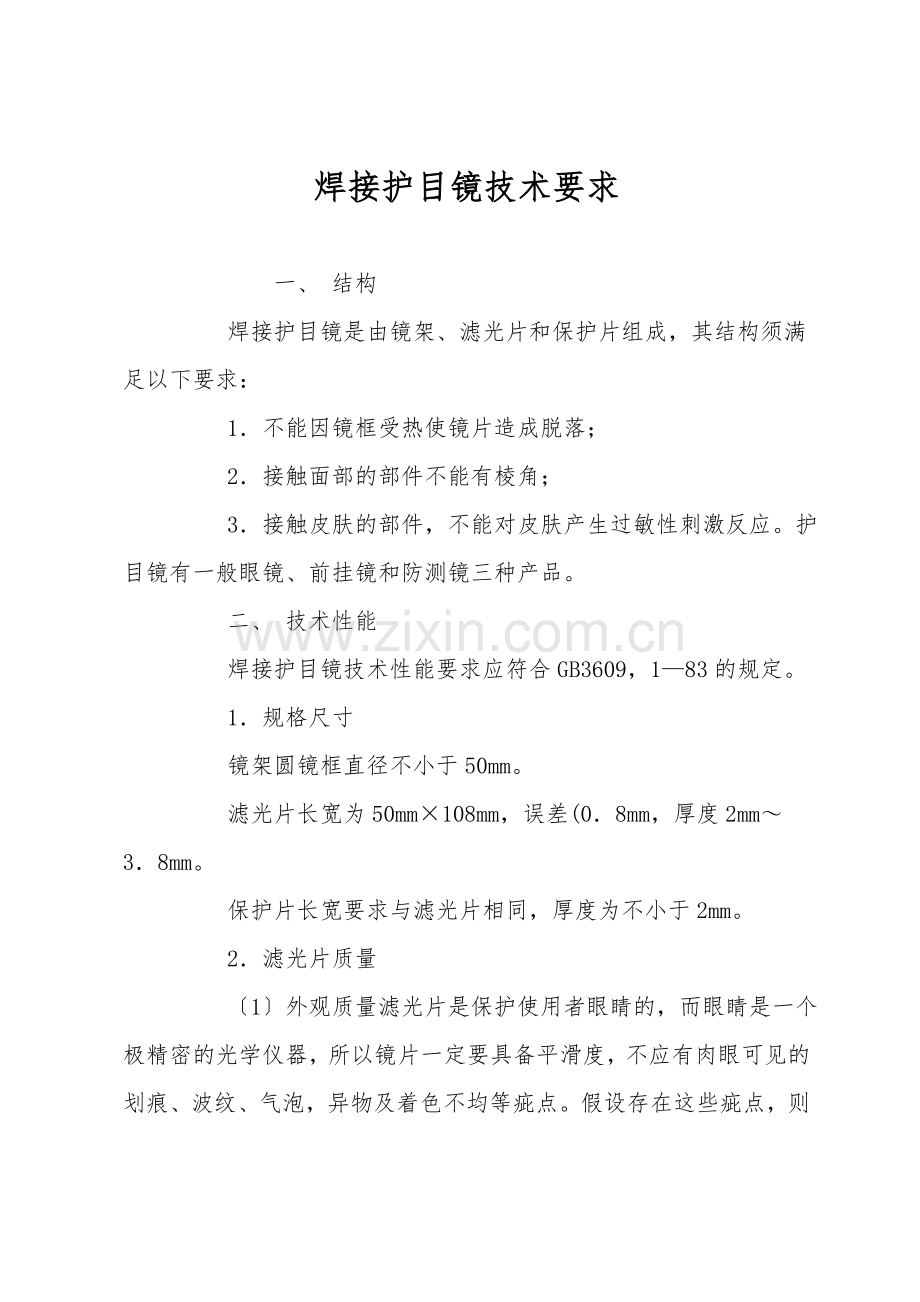

焊接护目镜技术要求

  一、 结构
    焊接护目镜是由镜架、滤光片和保护片组成，其结构须满足以下要求：
    1．不能因镜框受热使镜片造成脱落；
    2．接触面部的部件不能有棱角；
    3．接触皮肤的部件，不能对皮肤产生过敏性刺激反应。护目镜有一般眼镜、前挂镜和防测镜三种产品。
    二、 技术性能
    焊接护目镜技术性能要求应符合GB3609，1—83的规定。
    1．规格尺寸
    镜架圆镜框直径不小于50mm。
    滤光片长宽为50mm×108mm，误差(0．8mm，厚度2mm～3．8mm。
    保护片长宽要求与滤光片相同，厚度为不小于2mm。
    2．滤光片质量
    〔1〕外观质量滤光片是保护使用者眼睛的，而眼睛是一个极精密的光学仪器，所以镜片一定要具备平滑度，不应有肉眼可见的划痕、波纹、气泡，异物及着色不均等疵点。假设存在这些疵点，则影响光学性能，视物不清、影响工作，失去保护眼睛的作用。

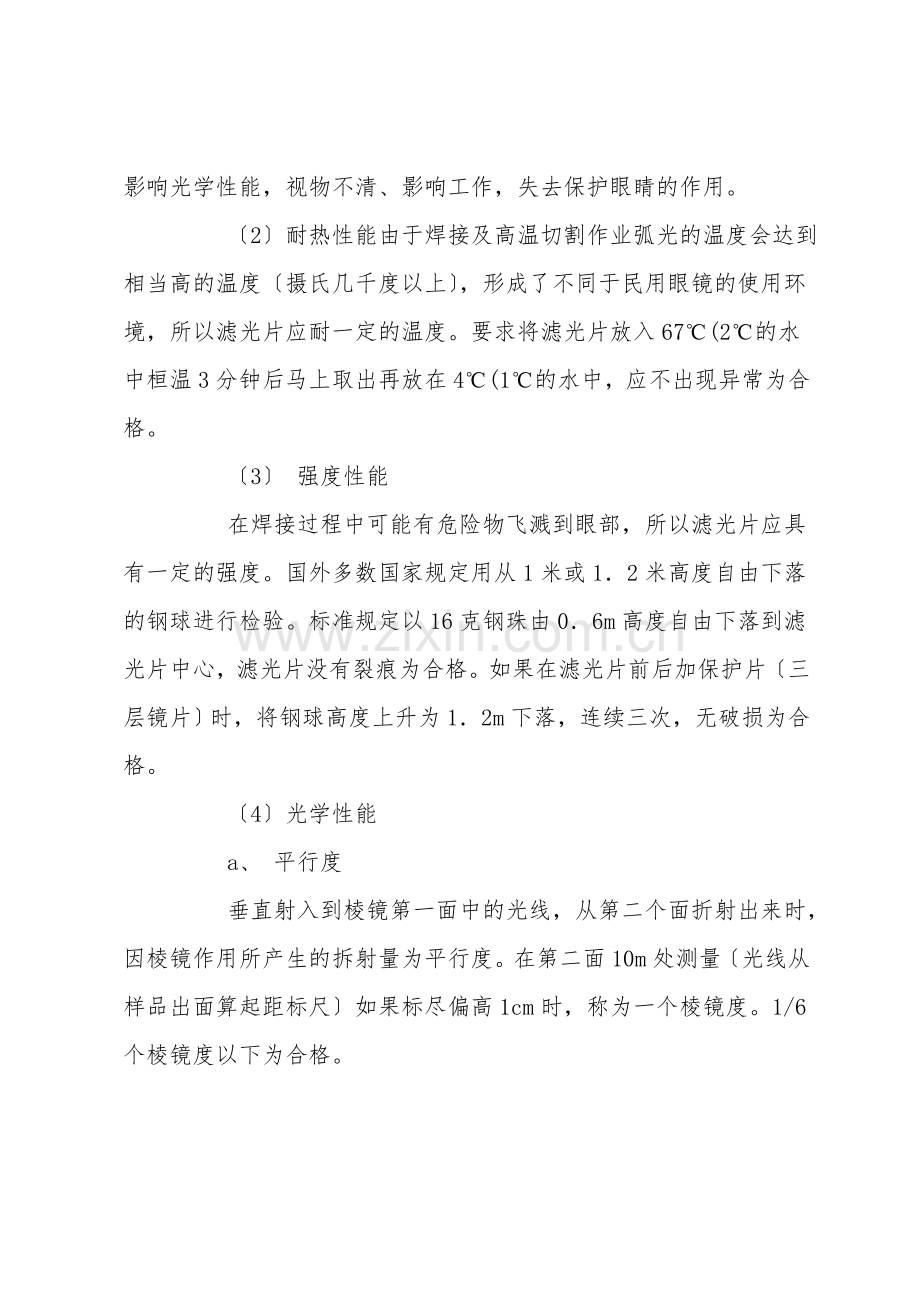

    〔2〕耐热性能由于焊接及高温切割作业弧光的温度会达到相当高的温度〔摄氏几千度以上〕，形成了不同于民用眼镜的使用环境，所以滤光片应耐一定的温度。要求将滤光片放入67℃(2℃的水中桓温3分钟后马上取出再放在4℃(1℃的水中，应不出现异常为合格。
    〔3〕 强度性能
    在焊接过程中可能有危险物飞溅到眼部，所以滤光片应具有一定的强度。国外多数国家规定用从1米或1．2米高度自由下落的钢球进行检验。标准规定以16克钢珠由0．6m高度自由下落到滤光片中心，滤光片没有裂痕为合格。如果在滤光片前后加保护片〔三层镜片〕时，将钢球高度上升为1．2m下落，连续三次，无破损为合格。
    〔4〕光学性能
    a、 平行度
    垂直射入到棱镜第一面中的光线，从第二个面折射出来时，因棱镜作用所产生的拆射量为平行度。在第二面10m处测量〔光线从样品出面算起距标尺〕如果标尽偏高1cm时，称为一个棱镜度。1/6个棱镜度以下为合格。

  也可通过直接测量镜片的厚度来确定平行度，标准规定滤光片规格尺寸误差为：
    长度方向厚度差小于L长度差=0．389mm
    宽度方向厚度差小于L宽度差=0．180mm
    测量四个边角厚度，一个边两个角厚度的平均值为此边的厚度，对边厚度之差应小于上述规定的数值。
    b、 屈光度
    不同意滤光片有屈光度。因为正常人佩戴护目镜，假设有屈光度的眼镜视物模糊，还会有眩晕的症状，影响工作和健康。所以在标准中规定无论在任何经线处都必须在0．125D以下。
    c、 遮光号
    是表示滤光片的遮光能力的编号。由小到大共有19个编号。可见光、红外线红外线透过率与遮光号的大小成反比，即小的遮光号透过率大，而大的遮光号透过率小。
    遮光号与可见光透过率有关、可用下式计算遮光号：S=1+7/3lg1/(
    式中S——遮光号；
    (——可见光透过率。
    d、 不可见光同意透过率
    紫外线辐射是引起急性电光性眼炎的主要原因。各种颜色的玻璃片能够汲取313nm以下的紫外线，但对313nm至400nm波长范围能透过，而这一范围的紫外线对眼的伤害最严重。为此标准中规定313nm和365nm两个波长紫外线的同意透过率，这与国际标准ISO/4850是一致的。
    红外线部分规定780nm到2000nm，这也是依据电焊时产生的红外线波长对眼可能产生伤害为依据的，其中特别是780～1300nm近红外范围对人眼影响最大，其次是1300～2000mm中近红外范围。这两部分的同意透过率与ISO4850要求一致。
    e、 颜色
    滤光片的颜色从人眼的生理角度来讲，如果长时间集中注意观察蓝、绿、红、三色中的一种，那么眼睛很快就会感觉疲惫。除去绿色部格外，蓝色、红色分别形成了紫色与橙红色的光，观察这样的光时，人眼会出现显然的色相差。在焊接电弧及其四周，红色的图像与蓝色的图像会互相交错变成双重图像，使眼睛感到极不舒适。因此、规定颜色不能为单色，要混合色、最好为褐色、暗绿色、或灰色。
    f、 耐紫外线性能
    这是要求滤光片在激烈的紫外线照耀下，各种性能应坚持稳定。标准规定滤光片在距450W高压氙灯200cm处、照耀50小时后，马上测试，透过率和强度应符合规定要求。

  3． 保护片
    保护片为无色透明的玻璃制成，要求如下：
    〔1〕透过率可见光不低于89%：
    〔2〕平行度与滤光片要求相同。
    4．镜架
    〔1〕 耐热性
    将镜架放入恒温箱中加热到60℃(2℃，30分钟后取出在室温下冷却，观察无变形为合格。
    〔2〕 防腐蚀性
    主要针对护目镜的金属部件。规定将金属件表面的油垢清洗后放到煮沸的10%食盐溶液中15分钟取出，不擦去表面的液体，在室温下干燥24小时后，再用温水洗净，观察表面应无腐蚀现象。
    〔3〕 耐燃性
    因在焊接或气割中产生高温，还有火花、灼热的物体飞溅，故镜架应有一定的耐燃性。规定燃烧速度应小于76mm/min。
    三、焊接护目镜的使用
    1．滤光片的使用
    使用遮光片号较大的滤光片时，可用2片遮光号较小的滤光片的组合使用，效果相同。可依据下式进行计算：
     N=〔n1+n2〕-1
    式中N——组合遮光号；
    n1、n2——为2片滤光片各自遮光号。
    例如：n1为8、n2为3则N=〔8+3〕-1=10〔遮光号〕
    2．保护片的使用
    焊接作业累计每8h最少改换一次新的保护片，以保护操的视力。
    四、焊接护目镜的质量检验及判定原则
    焊接护目镜属于强制性颁发生产许可证的产品，其质量必须符合国家标准GB3609的规定。其检验要求如下：
    1·样品数量
    每个色号3片，低于3个色号时数量不得少于10片。
    辅助眼镜5付。
    2·检验项目按规定进行。
    3·综合判定原则：
    有一项不合格，则判定不合格。
