某住宅项目基础工程施工方案
根据工程设计图纸，本工程1#楼、2#楼、3#楼、4#楼、5#楼及地下车库，车库基础形式主要为柱下独立基础带抗水底板。地下室为地下框架-剪力墙结构。
3.1施工段的划分
地下车库及车库上的楼座部分平面按后浇带将车库基础、墙、顶板划分。地下车库竖向按水平施工缝划分为基础部分和负二层以下的外墙部分、负一层以下的外墙部分和室内墙及柱部分、顶板部分共三个施工段。
车库外的部分按基础、地下结构层、一层、二层等进行施工。
3.2主要施工顺序
北区地下车库及车库上的1#、2#、3#楼楼座部分
按建设单位提供的标准定位点定位放线-土方开挖-基坑降水-清槽、验槽-抗浮锚杆-垫层和砖胎模的施工-弹线-基础底板防水层、防水保护层的施工-基础钢筋、模板、砼-负二层墙柱钢筋、模板、砼-负二层顶板模板、钢筋、砼-负一层墙柱钢筋、模板、砼-负一层顶板模板、钢筋、砼-外墙防水层、防水保护层的施工-回填土。
南区4#、5#楼楼座部分
按建设单位提供的标准定位点定位放线-土方开挖-基坑降水-清槽、验槽-抗浮锚杆-垫层的施工-砼垫层和砖胎模的施工-抗浮锚杆-基础底板防水层、防水保护层的施工-基础钢筋、模板、砼-墙柱钢筋、模板、砼-顶板模板、钢筋、砼-外墙防水层、防水保护层的施工-回填土。
本工程先施工北区地下车库及车库上的楼座工程，后施工南区的两个楼座工程。
注：水电安装预埋预设穿插于土建施工中。
3.3主要材料计划
钢材、商品混凝土、防水材料、给排水管材、电气材料等。所有材料均按照施工方案的要求，提前考察、确认、组织进场，进场后按照相关规定进行复检。

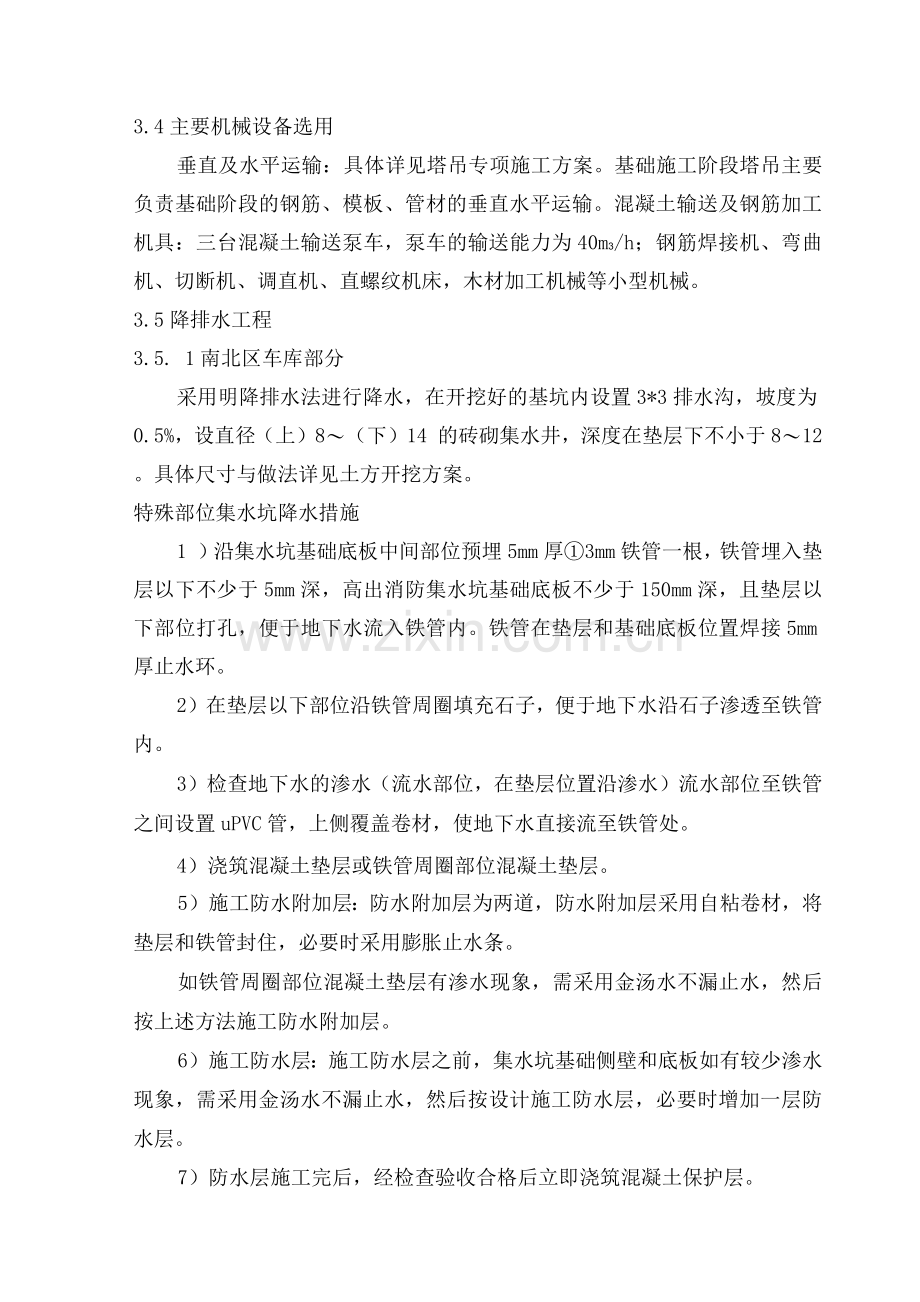

3.4主要机械设备选用
垂直及水平运输：具体详见塔吊专项施工方案。基础施工阶段塔吊主要负责基础阶段的钢筋、模板、管材的垂直水平运输。混凝土输送及钢筋加工机具：三台混凝土输送泵车，泵车的输送能力为40m3/h；钢筋焊接机、弯曲机、切断机、调直机、直螺纹机床，木材加工机械等小型机械。
3.5降排水工程
3.5. 1南北区车库部分
采用明降排水法进行降水，在开挖好的基坑内设置3*3排水沟，坡度为0.5%，设直径（上）8〜（下）14 的砖砌集水井，深度在垫层下不小于8〜12 。具体尺寸与做法详见土方开挖方案。
特殊部位集水坑降水措施
1 ）沿集水坑基础底板中间部位预埋5mm厚①3mm铁管一根，铁管埋入垫层以下不少于5mm深，高出消防集水坑基础底板不少于150mm深，且垫层以下部位打孔，便于地下水流入铁管内。铁管在垫层和基础底板位置焊接5mm厚止水环。
2）在垫层以下部位沿铁管周圈填充石子，便于地下水沿石子渗透至铁管内。
3）检查地下水的渗水（流水部位，在垫层位置沿渗水）流水部位至铁管之间设置uPVC管，上侧覆盖卷材，使地下水直接流至铁管处。
4）浇筑混凝土垫层或铁管周圈部位混凝土垫层。
5）施工防水附加层：防水附加层为两道，防水附加层采用自粘卷材，将垫层和铁管封住，必要时采用膨胀止水条。
如铁管周圈部位混凝土垫层有渗水现象，需采用金汤水不漏止水，然后按上述方法施工防水附加层。
6）施工防水层：施工防水层之前，集水坑基础侧壁和底板如有较少渗水现象，需采用金汤水不漏止水，然后按设计施工防水层，必要时增加一层防水层。
7）防水层施工完后，经检查验收合格后立即浇筑混凝土保护层。
8）铁管内的地下水需设置自吸泵排出，自基础防水开始施工时至基础底板混凝土浇筑完2日内，每天设专人值班进行排水，待底板砼浇筑完14天后即可采用5mm厚铁板将铁管顶焊接封住。
3.7基础
工程基础土石方开挖施工时同时进行基坑清理。考虑到施工的实际情况，基坑内的积水必须排除，保证基坑内地下水位在地基表面以下不少于50cm，对经过水浸泡的基坑土石方应先进行处理，如果出现超挖等情况，必须按施工图上所要求的措施进行处理，确保设计标高及地基地耐力要求。
垫层模板采用120mm厚砖胎模，砼采用C15砼，用平板振动器振捣密实并随打随抹光。施工时应做好垫层标高的控制及电梯井、消防水池及加强带以及独立柱基等局部加深部位处理，确保第一步工序精度要求，为后续工作打下良好基础。
底板外侧砖模砌筑
在防水层基层周圈弹出基础底板、独立基础及墙基的边线，沿边线向外40mm处用M5水泥砂浆砌筑240mm厚砖墙，砖墙砌筑高度比基础底板或独立基础高50mm。砖墙内侧抹1： 2水泥砂浆20mm厚。砖胎模详见图一。该砖墙和抹灰层即作为立面防水卷材的基层，也作为基础底板的模板和该部分防水保护层。砖外模砌筑时应确保其位置正
I
宾糖捉SHM度，I —
(掌蜀)碧赛箱享L
I
磐需槌蚣昌寻ZI
确并具有足够的强度，以避免底板砼浇筑时因砖外模强度不够而产生外模歪斜、坍塌等事故，导致基础底板尺寸偏位、周边倒塌现象。
—50 （60） mm厚C20细石混凝士保护层
1-1.5mm厚自粘卷材
-4哑益胶泥防水层（适用车库）
-厚水泥砂浆找平层
一 lOtaJC15混凝土垫层
基础醐模详图闹一
基础底板防水层和保护层的施工
车库防水层采用4mm厚PA-A型益胶泥刚性防水层一道，上面满铺1.5mm厚PET自粘卷材一层;后浇带处和阴角部位加设附加防水层。平面防水保护层为50mm厚。20细石混凝土保护层，立面防水保护层先甩浆（内掺建筑胶）两遍，再用1： 2.5水泥砂浆20mm厚保护。
以车库为例叙述防水施工方法。
1）基础底板防水工艺流程
基层清理-涂抹4mm厚PA-A型益胶泥-节点部位粘贴附加层-定位、弹基准线-铺贴1.5mm厚PET自粘防水卷材-辊压、排气-收头处理及搭接-清理检查-组织验收-做保护层。
2）基础外墙防水工艺流程
基层清理-涂抹4mm厚PA-A型益胶泥-节点部位粘贴附加层-定位、弹基准线-铺贴1.5mm厚PET自粘防水卷材-辊压、排气-收头处理及搭接-上部砌筑120砖墙保护
(1) 清理基层：施工防水层前将已验收合格的基层表面清扫干净。不得有浮尘、杂物等影响防水层质量的缺陷。
(2) 配制益胶泥灰浆：使用时，按高分子益胶泥/百公斤加水25〜30公斤配制，搅拌均匀成糊状，不得有生粉团，放置5〜10分钟后搅拌随用，应在6小时内用完。
(3) 益胶泥灰浆防水层的刮涂：
益胶泥灰浆防水层需要在平面和立面基层上满刮厚度为4mm，分两步完成：
界面层：在潮湿的基层上涂刷一道PA-A型高分子益胶泥灰浆作为界面层(厚度约2.5mm)。
防水层：界面层刮涂好后马上在其上与界面层刮涂方向互为90度刮涂一道高分子益胶泥灰浆作为防水层(厚度约为1.5〜2mm),要求满铺、密实。
(4) 附加层防水卷材施工：采用湿铺法进行，在刮涂第二遍益胶泥上直接粘铺附加层，在该工程阴阳角部位、后浇带部位均增设附加层。
(5 )止水钢板设置：
车库负二层底板、负一层顶板所有后浇带两侧、负二层外墙、负一层外墙施工缝处及设计中需要使用止水条部位，全部使用人防结构设计总说明中3 x 4mm的钢板止水带施工，如下图所示。
.II ”嶂"扣藏洲腱
\|： I I iliiii-'vFTr
独立基础施工
基础底层钢筋绑扎之前，应由专业测量人员在垫层上弹出框架柱定位线和平面尺寸线，并用红油漆三角形对角标注，对框架柱竖向钢筋进行定位和控制。
钢筋安装完毕后应根据设计图纸进行隐蔽验收，特别要检查钢筋接头、型号、数量、搭接长度及保护层厚度等是否符合要求，钢筋表面是否有油污等。
模板应在钢筋、保护层垫块及预埋件验收合格后施工。模板的支撑必须具有足够的强度、刚度及稳定性。采用钢管支撑于四周基坑，钢管端部设置木板垫块，使坑壁具有足够的整体刚度以承受砼在浇筑时产生的水平推力，砼浇筑前认真复核模板位置、模板垂直度和模板标高，准确检查预埋钢筋位置尺寸是否准确无误，模板支撑是否牢靠，接缝是否严密，及时安排木工看模，出现问题及时处理。
检查模板的位置、标高、截面尺寸是否正确，模板的支撑是否牢靠，拼缝是否紧密，以免在浇筑过程中发生变形和漏浆现象，检查模板内的垃圾、木片、泥土等杂物是否已清理干净，脱模剂是否涂刷均匀，钢筋的保护层是否垫好。
请建设方及监理人员对隐蔽部位进行验收并填好隐蔽验收记录。
提前联系好砼的供应数量、交货时间、地点等；砼输送泵、振动机、振动棒、信号灯等的准备与通电调试，各种施工机具及测砼坍落度工具的准备。并指派专业机修工和电工跟班作业。
砼浇筑前对工人进行班前技术、安全、质量交底和分工情况安排，对于操作要点、施工缝的处理等情况都要有明确交底。
工程现场考虑设置砼输送泵并有塔吊配合施工。输送砼的泵管管线宜直，转弯宜缓，接头应严密。泵车启动后，应先泵适量的水和与砼同成份的砂浆以湿润料斗、活塞及输送管的内壁等直接与砼接触的
部位。
