HSC75V-Linear.-[Repaired]-DMG--保养与维护.ppt

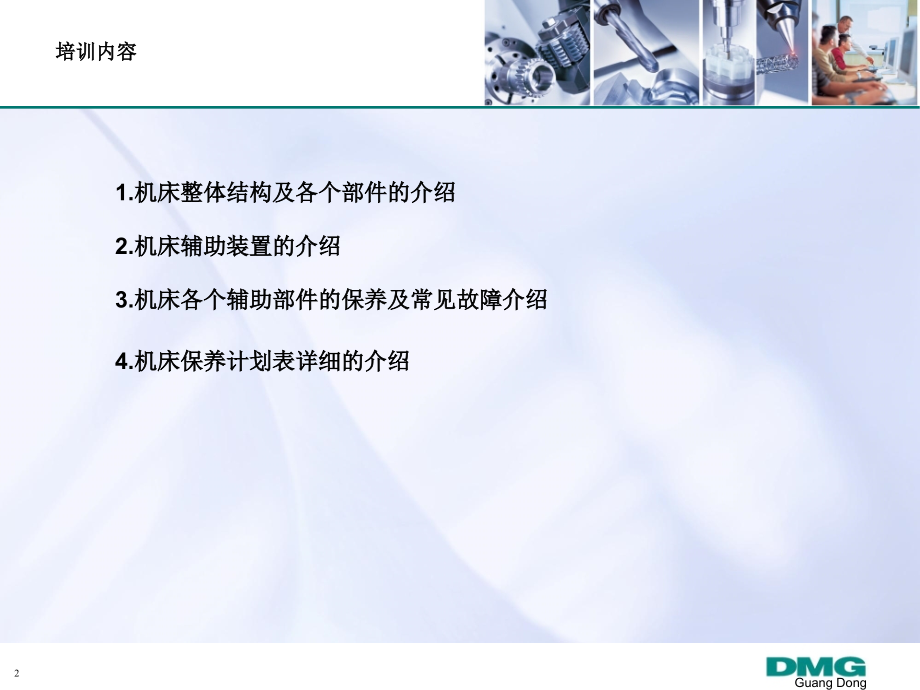

*,Chu Ming Hua,Service Managers workshop 8-11,th,August 2006,Guang Dong,HSC75V Linear,保养培训,DMG,广东,1,培训内容,2.,机床辅助装置的介绍,1.,机床整体结构及各个部件的介绍,3.,机床各个辅助部件的保养及常见故障介绍,4.,机床保养计划表详细的介绍,2,HSC75VLinear,概述,1.,刀具库,2.,垂直滑板，,Z,轴,3.,电机主轴,B,轴,4.,控制柜，电控箱,5.DMG,网络服务控制柜,14.,旋转式排屑器,6.,辅助装置，油冷机,7.,横向滑板，,Y,轴,13.,旋转式排屑器,12.,床身,11.,旋转工作台,C,轴，,X,轴,10.,操作面板,9.,刮板式排屑器,8.,龙门架,3,机床工作环境,1.,车间环境：,车间温度：,22C26C,湿度：,25%50%,2.,提供坚实牢固的地基，有利于保持机床的水平精度,3.,提供稳定电源供应，有利于机床稳定运行,好的机床，需要好的工作环境,4,维护保养,5,辅助装置,气压系统,液压系统,润滑系统,6,气压系统,干燥，干净，,压力为,6.0Bar,压缩空气,油，水过滤器,X,，,Y,，,Z,轴的刹车,主轴的油气润滑系统,BLUM,激光对刀仪,X,，,Y,，,Z,轴光栅尺,主轴吹气,/SEMI-DRY,刀库供气系统,7,气压系统保养,1.,保证供给机床的气源是干燥，干净，压力稳定和流量充足；,2.,定期检查，清洁和更换油气过滤器的滤芯；,3.,定期检查和记录过滤器上的压力表的压力，对比是否有无异常；,*客户外部气体水分太高，杂质太多，容易造成个轴光栅尺等敏感部件故障,*压力过低,影响机床正常使用,*流量不足时,当机床使用吹气或自动换刀,容易产生气体压力过低报警,*避免因为数字压力检测表有故障时,造成输入实际压力与检测压力不一致,从而影响机床使用,8,液压系统,HLP46 4.5L,机床设定输出液压压力,135Bar-110bar,机床,Z,轴配重系统,主轴松夹刀系统,B,轴旋转轴夹紧系统,C,轴旋转轴夹紧系统,要求定期检查各表数值,避免因为数字压力检测表有故障时,造成液压站输出实际压力与检测压力不一致,从而影响机床使用,9,液压系统保养,10,机床主轴松夹刀系统，,Z,轴配重系统,11,配重系统,配重液压单元,蓄能器,配重液压缸,机床长时间停机后有可能出现配重压力丢失，在这种情况下，机床无法启动,这时需要对配重系统手动加压,：,1.,配重压力未完全丢失，数字显示表还有,10bar,以上压力，可以通过调整压力数显表的启动压力，让机床自动补压,2.,可以通过机床,”789”,帮助功能,手动模式下,MOD PGM Hydraulic.HLP#107,选项,顶部压力：,50bar,底部压力：,65bar,底部压力：,94bar,顶部压力：,78bar,3,轴机床,:,5,轴机床,:,12,B,，,C,轴旋转轴夹紧液压系统,13,润滑系统,Divinol Lthogrease 000,润滑油脂,1.8L,X,轴,Y,轴,Z,轴,B,轴,C,轴,14,主轴润滑系统,主轴油气润滑,HLP 68,润滑油,经过滤的干净，干燥气体,润滑油压力检测,气体压力检测,油气混合装置,15,冷却单元,BASF G48,冷冻液,34L,空气,Air,空气,Air,X,Y,Z,轴直线电机冷却,B,，,C,轴电机冷却,主轴电机冷却,电控柜冷却,KK1,KK2,16,冷却单元信息显示,电子显示屏,油冷机开关,E,报警,U,报警,冷却装置累积失败,油冷机控制柜门,KK1,温度感应器,KK2,温度感应器,KK3,温度感应器,检测供给电箱空调液体温度,检测供给机床床身液体温度,机床床身温度,17,油冷机保养,1,18,油冷机保养,2,19,排屑器切和屑液箱保养,20,转盘式刀库,21,刀库故障排除,首先,必须了解机床换刀动作,换刀时出现暂停,必须具体问题具体分析,1.,刀具在主轴上,并未放进刀盘里面,2.,刀具在主轴上,并且已经放进刀盘里面,3.,刀具未在主轴上,主轴在刀盘上方,22,主轴刀具夹紧系统,HSK63 E=10.5mm,SK40 E=93.6mm,23,观察窗,24,罩板和导轨,25,日常保养表,26,日常保养表,2,27,日常保养表,3,28,DMC635V,1.,主轴头,Y,轴,Z,轴,2.,工作台,X,轴,3.,刀具库,4.,电器箱,5.,控制面板,29,DMC635V-,辅助装置,气压系统,润滑系统,换刀润滑系统,30,DMC635V-Magazine,刀库,31,主轴喷水系统堵塞,清洁单向阀,DMC635V-Spindle Head,32,谢谢,!,Thank You!,33,
