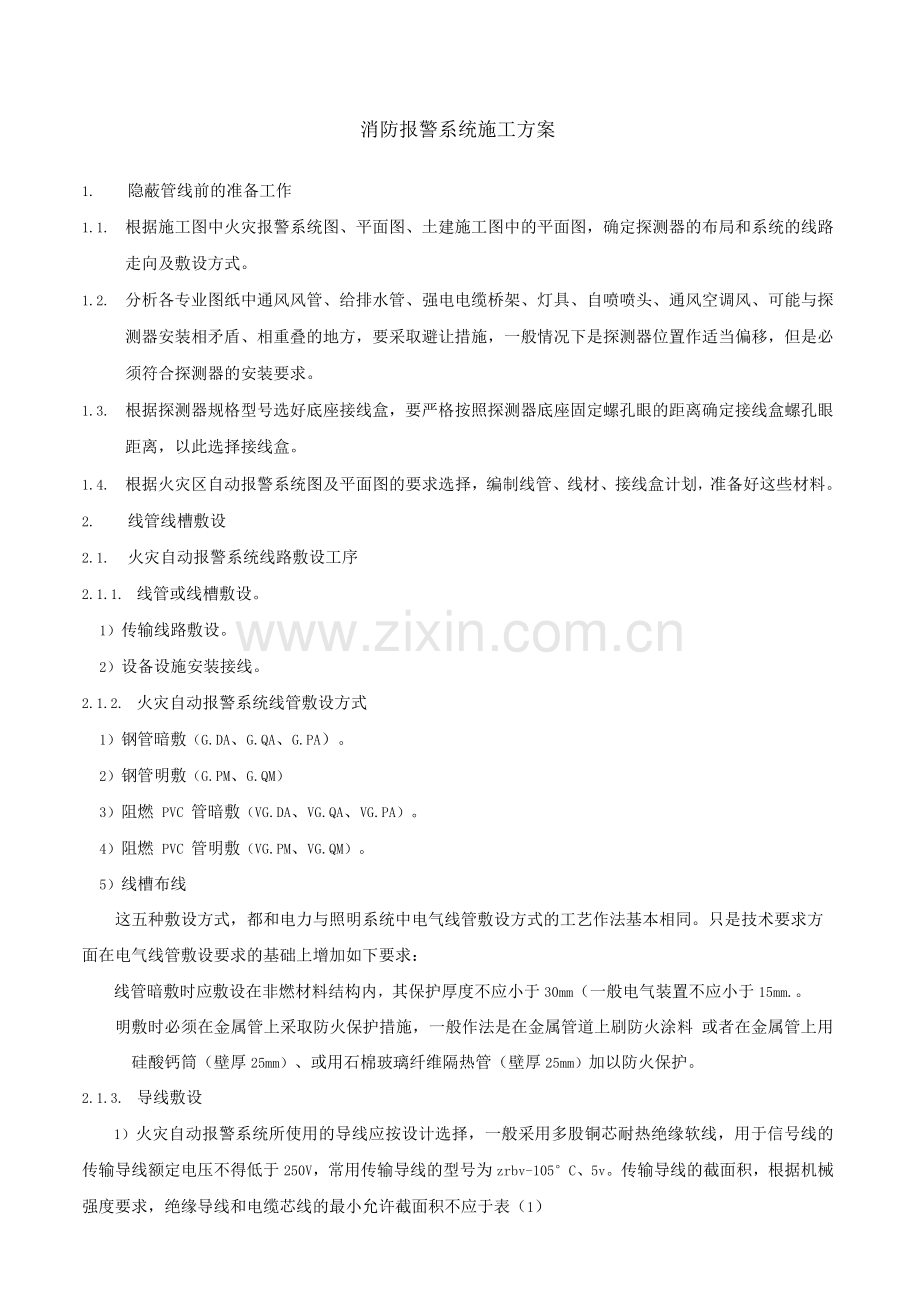

消防报警系统施工方案
1. 隐蔽管线前的准备工作
1.1. 根据施工图中火灾报警系统图、平面图、土建施工图中的平面图，确定探测器的布局和系统的线路走向及敷设方式。
1.2. 分析各专业图纸中通风风管、给排水管、强电电缆桥架、灯具、自喷喷头、通风空调风、可能与探测器安装相矛盾、相重叠的地方，要采取避让措施，一般情况下是探测器位置作适当偏移，但是必须符合探测器的安装要求。
1.3. 根据探测器规格型号选好底座接线盒，要严格按照探测器底座固定螺孔眼的距离确定接线盒螺孔眼距离，以此选择接线盒。
1.4. 根据火灾区自动报警系统图及平面图的要求选择，编制线管、线材、接线盒计划，准备好这些材料。
2. 线管线槽敷设
2.1. 火灾自动报警系统线路敷设工序
2.1.1. 线管或线槽敷设。
1）传输线路敷设。
2）设备设施安装接线。
2.1.2. 火灾自动报警系统线管敷设方式
1）钢管暗敷（G.DA、G.QA、G.PA）。
2）钢管明敷（G.PM、G.QM）
3）阻燃 PVC 管暗敷（VG.DA、VG.QA、VG.PA）。
4）阻燃 PVC 管明敷（VG.PM、VG.QM）。
5）线槽布线
这五种敷设方式，都和电力与照明系统中电气线管敷设方式的工艺作法基本相同。只是技术要求方面在电气线管敷设要求的基础上增加如下要求：
线管暗敷时应敷设在非燃材料结构内，其保护厚度不应小于30mm（一般电气装置不应小于15mm.。
明敷时必须在金属管上采取防火保护措施，一般作法是在金属管道上刷防火涂料 或者在金属管上用硅酸钙筒（壁厚25mm）、或用石棉玻璃纤维隔热管（壁厚25mm）加以防火保护。
2.1.3. 导线敷设
1）火灾自动报警系统所使用的导线应按设计选择，一般采用多股铜芯耐热绝缘软线，用于信号线的传输导线额定电压不得低于250V，常用传输导线的型号为zrbv-105°C、5v。传输导线的截面积，根据机械强度要求，绝缘导线和电缆芯线的最小允许截面积不应于表（1）

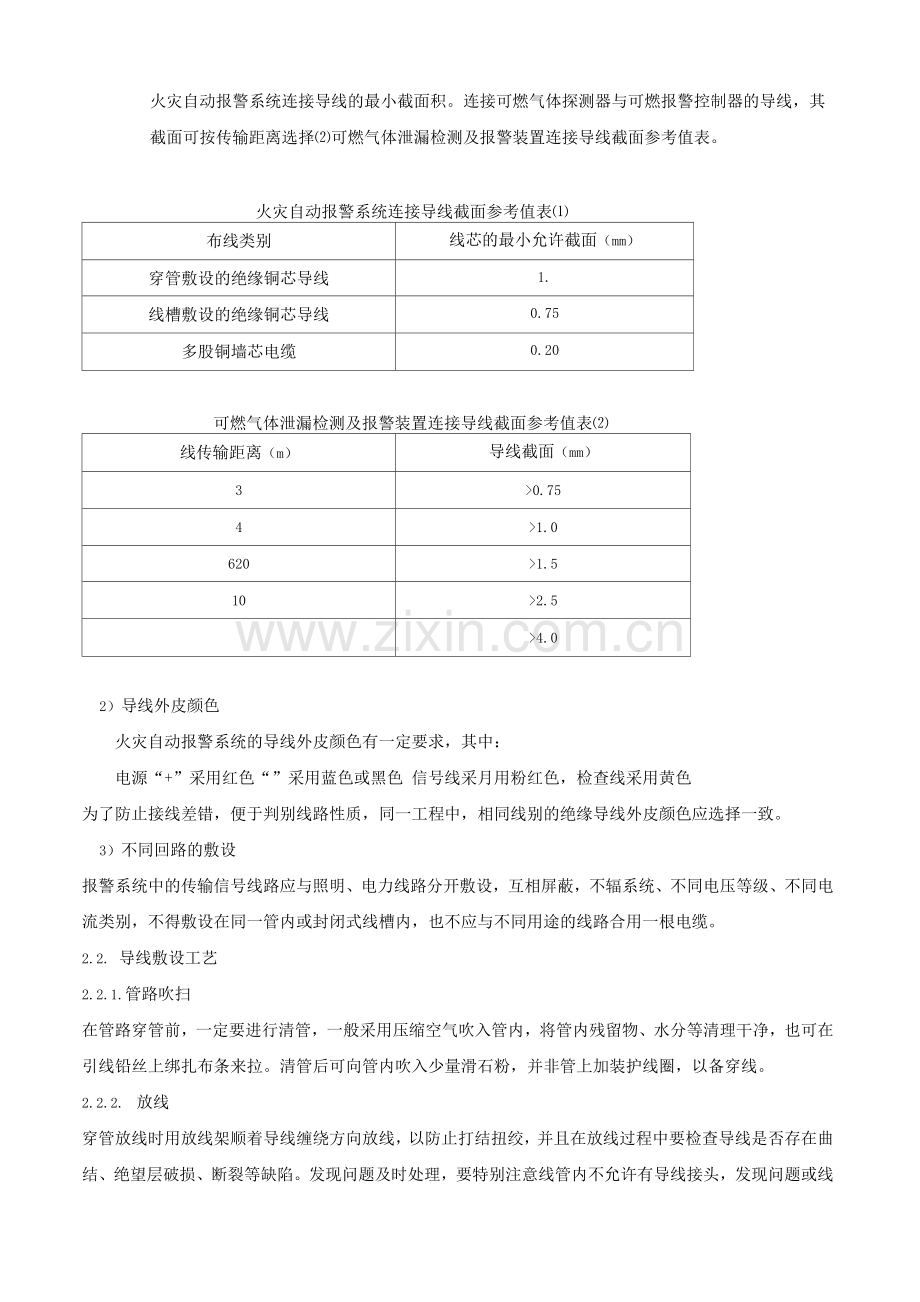

火灾自动报警系统连接导线的最小截面积。连接可燃气体探测器与可燃报警控制器的导线，其截面可按传输距离选择⑵可燃气体泄漏检测及报警装置连接导线截面参考值表。
火灾自动报警系统连接导线截面参考值表⑴
布线类别
线芯的最小允许截面（mm）
穿管敷设的绝缘铜芯导线
1.
线槽敷设的绝缘铜芯导线
0.75
多股铜墙芯电缆
0.20

可燃气体泄漏检测及报警装置连接导线截面参考值表⑵
线传输距离（m）
导线截面（mm）
3
>0.75
4
>1.0
620
>1.5
10
>2.5

>4.0

2）导线外皮颜色
火灾自动报警系统的导线外皮颜色有一定要求，其中：
电源“+”采用红色“”采用蓝色或黑色 信号线采月用粉红色，检查线采用黄色
为了防止接线差错，便于判别线路性质，同一工程中，相同线别的绝缘导线外皮颜色应选择一致。
3）不同回路的敷设
报警系统中的传输信号线路应与照明、电力线路分开敷设，互相屏蔽，不辐系统、不同电压等级、不同电流类别，不得敷设在同一管内或封闭式线槽内，也不应与不同用途的线路合用一根电缆。
2.2. 导线敷设工艺
2.2.1.管路吹扫
在管路穿管前，一定要进行清管，一般采用压缩空气吹入管内，将管内残留物、水分等清理干净，也可在引线铅丝上绑扎布条来拉。清管后可向管内吹入少量滑石粉，并非管上加装护线圈，以备穿线。
2.2.2. 放线
穿管放线时用放线架顺着导线缠绕方向放线，以防止打结扭绞，并且在放线过程中要检查导线是否存在曲结、绝望层破损、断裂等缺陷。发现问题及时处理，要特别注意线管内不允许有导线接头，发现问题或线的长度不够必须更换良好的长度足够的绝望导线。
2.2.3. 穿线
1）穿线应由两人进行，一般在线管埋设时，已将引线铅丝穿好，如果管路较短或弯头少时，也可在线管穿线时再穿引丝铅丝，引线铅丝采用ei..2~ei..8mm的规格。
2）在进行线管穿线时，先将引线铅丝的一端与被穿引导线可靠的结头扎在一起，并涂抹一些滑石粉，然后一人放线送线线管，另一人用引线丝将导线顺管路垂直管缓缓拉入管内，送线人和拉线人动作要协调配合，使导线平行成束，不得相互缠绕扭曲。一般放线人是操作者兼指挥，相互的协调可通过喊话、手感，或采用对讲机进行。
3）线端预留
导线穿通以后，两端管外应有一定预留线端，便于校线和接线，一般接线盒内预留线长度为150〜250mm，端子箱、报警控制器内预留线头3〜6mm （或箱体的半周长）。
4）校线
在探测器或其它消防电气设备的安装中，除按传输导线提出的导线绝缘外皮的颜色要求外，为了确保接线正确无误，还应进行校线，以检查导线是否存在折断故障，区分出每根导线的两端，并在线端穿入号码管或基它统一标记。
校线由两人分别在被校线束的首尾两端利用电铃或灯光装置，再配以步话机待通信工具进行校线，采用校线器校线，是校线方法中最先进的方法。
5）端头制作
导线与接线端子板连接必须可靠压接或焊接。导线与探测器连接时，导线端头应搪锡。导线与探测器连接用螺钉连接时，导线端头应搪锡。导线与报警器端子箱连接时，导线端头应作接线端子即线铒。
2.2.4. 火灾探测器安装（烟感探头）
1）探测器安装在室内顶棚上时，梁高大于0.5m时，必须安装于梁的两侧。探测器宜水平安装，当必须有倾斜时，角不应大于45° ,大于45°时可用斜木台。
2）在室内梁上安装探测器时，探测器与顶棚的距离应小于0.3m,
3）探测器的设置与相邻墙梁之间的水平距离不应小于0.6m,探测器的设置位置距探测区域内的货物、设备等的水平距离不应大于0.5m。
4）在设有空调系统的房间内，探测器的设置位置至空调送风的水平距离不应小于1.5m。至送风的多孔顶棚的水平距离不应小于0.5m。在距离探测器的范围内的孔洞应用非燃材料填实。当通风管道等下表面距顶棚超过150mm时，探测器与其侧面的水平距离不应小于0.5m。
5) 当建筑的内走廊宽3m时，设置在内走廊的感温探测器的安装间距不应超过10m,感烟探测器的安装间距不应超过15m，靠近走廊端墙的探测器距离不应大于探测器安装间距的二分之一。
6) 探测器距光源的距离应大于1m。
7) 在特殊形式的屋顶设置探测器时，应符合下列要求：
人字型屋顶倾斜度大于15°时，应在屋脊处设置探测器。
锯齿型屋顶应在第个屋脊处设置探测器。探测器距屋脊的距离应符合下表的要求。
探测器的安装高度(m)
感烟探测器下表面距离顶棚或屋顶的距离(mm)
屋顶倾斜度
<15°
15° -
-30。
0>30°
最大
最小
最大
最小
最大
最小
<6
30
2
2
3
3
5
6〜8
70
250
250
4
4
6
8〜10
150
3
3
5
5
7
10〜13
170
350
350
6
6
8

小面积房间安装：当建筑的室内净空高度小于2.5 m或房间面积在30 m2以下，且无侧面上送风的集中空调设备时，感烟探测器宜设在顶棚中央偏向出一侧。
在井安装
电梯井、升降机井应在井顶设置感烟探测器。当机房有足够大的开，且机房内已设置感烟探测器时，井顶可不设置探测器。
敞井电梯、坡道等，可按垂直距离每隔15 m设置一只感烟探测器。
库房内空间较大，采用吊杆固定感烟探测器时，探测器上应加装集烟罩。
可燃气体探测器在顶棚上安装时，应距燃气灶8 m以内；当屋内有排气时，允许装在排气附近，但应距燃气灶8 m以上；梁高大于0.8 m时，应装在燃气灶一侧。
可燃气体探测器在梁上安装时，与顶棚的距离应小于0.3m。
探测密度小于1的可燃气体性气体时，探测器应安装在环境的上部。探测密度大于1的可燃气体性气体时，探测器应安装在距地面30cm以下的地方。
探测器的确认灯应面向便于观察的主要入方向。安装探测器底座时应考虑到这个主要入方
向。
探测器在调试时才装上去，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀等措施。
2. 2. 5.报警控制器安装
1）报警控制器安装的主要依据是该工程的火灾自动报警系统的设计图纸和所选择的报警控制器的产品使用说明书。安装前应对照施工图和说明书，拟定本工程报警控制器的安装措施。
2）集中报警控制器一般是设置在建筑物的底层的消防控制中心，或消防控制室，区域报警器设在各有关的楼层的值班室、服务台等经常有人出入值班的场所，其安装环境应具有清洁、干燥、凉爽、外界干扰较少的条件。
3）报警控制器有挂墙安装和落地安装两种形式。当采用挂墙安装时，报警控制器箱底距地（楼）1.5m,设备开门一侧距墙不应小于0. 5m,正面操作距离不应小于1.2m。当采用落地安装时，其箱底宜高出地坪0.血至0.2m。报警器后面需要检修时，设备后面板距离不少于1 ni,正面操作的距离选定分有人值班室和无人值班室两种情况，如有人值班时为一般1.5m,当报警器的一侧靠墙安装时，另一侧距墙不应小于血。
4）报警控制器安装前，应先将线近敷设到位，线路敷设完毕，土建工程结束，现场清理整洁。
2. 2. 6.广播系统的安装方法
1）安装工序
箱盒定位|—扬声器定位—预埋线管—线路敷设—绝缘测试端子箱安装 —扬声器安装|一|机房安装| —-开通调试—系统运行
2）线路敷设
沿地下电线槽敷设电缆；
沿金属线槽敷设电缆或导线；
沿地、沿墙敷设电线管配线；
在吊顶棚内敷设电线管配线；
沿建筑物明敷设电线管配线；
护套线明敷设。
3）扬声器安装
扬声器的安装位置由设计平面图确定。在敷设传输线路时应同时安装扬声器接线盒，嵌入式扬声器在土建施工中吊顶时应配合土建作好吊顶的嵌入孔，再将扬声器嵌入吊顶，接线安装，嵌入式扬眉吐扬声器的装饰罩应紧贴吊顶装饰面。
一般纸盆扬声器装于室内并应带有助声木箱，室外应装设号筒式高音扬声器
扬声器安装高度，应符合设计要求，除嵌入吊顶棚的扬声器安装高度即是吊顶棚高度外，一般挂墙式安装的要求是办公室内一般距顶棚0.2m,或距地2.5m;宾馆客房、大厅内安装在顶棚上，可以采用吸顶安装或嵌入式安装；安装高度室外一般距地4〜5m;食堂等一般为 3~4m。
扬声器安装位置应考虑音响效果，扬声器一般均向下倾斜，高音扬声器的轴线应对着播音范围内最远听众，其安装角度一般都按施工图所标注的角度。
扬声器安装应土建装修中配合进行，在建筑的吊顶上安装扬声器时，助音箱应固定在型钢龙骨上，扬声器和线间变压器的重量均施加在下助音板上，下助音板应与音箱侧板可靠连接，扬声器安装应牢固美观，装饰罩应端正严密。
在装设音量调节器的场所，一般作法是在扬声器或声柱下安装有音量调节控制器，音量调节控制器安装高度一般为1.5m。
音量调节控制器是控制扬声器声音的大小元件，一般不得随便增减，安装时应根据施工图进行。调节音量时，在调节范围内不应出现显著失真。
