电值班运行操作规程
第一章：总则
        一、本规程使用于本变电班每个工作 5 人员，必必须严格遵守。
        二、值班班长必必须经常组织本班同志学习规程，以免违反规程发生事故。
        三、在工作中要互相监督，每个值班同志都有权制止任何违反规程的行为。
        第二章：巡视检查
        四、巡视高压设备时，禁止移开或越过遮拦，禁止触摸高压电器设备，不得在其上进行工作，必必须距离高压带电部分 0.8 米以上的安全距离。严禁打开开关柜门。
        五、巡视设备时，要仔细观察各种仪表，研究分析是否正常或可能出现的问题，但严禁触动各设备。
        六、在巡视时，如发现问题，应按照事故处理程序进行处理。
        七、每日夜班时高压设备做一次熄灯检查，看有无放电现象。
        八、凹凸压配电设备每两小时巡视一次，并做好记录，雷雨时提升警惕，多巡视。
        九、在巡视检查中，发现设备缺陷，应报班长研究消除，对威胁设备安全运行的状况，并可能引起严重后果的，必必须马上向负责人报告，并提出适当的处理看法，并做好记录，负责人接到报告后，应迅速采纳必要措施。

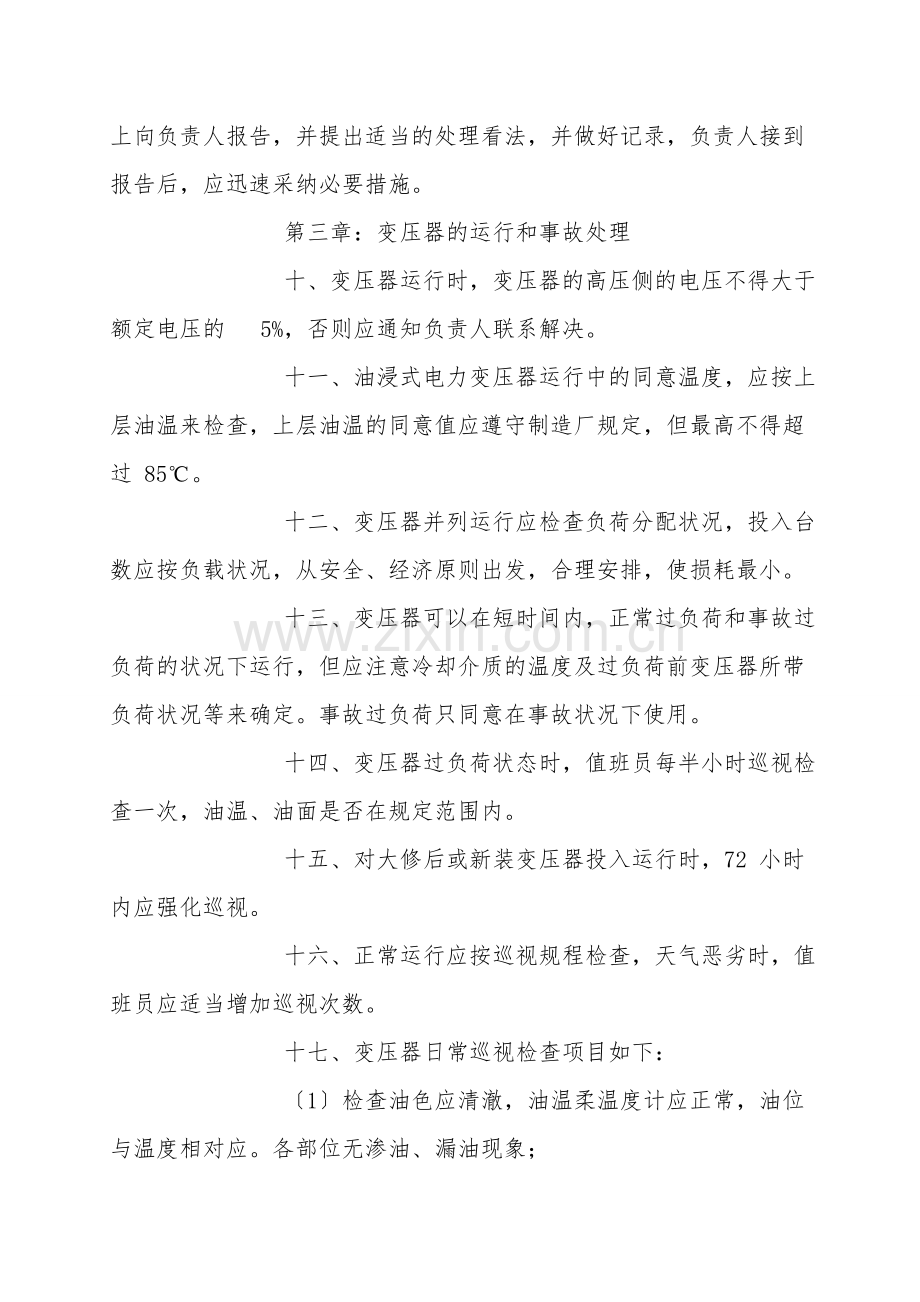

        第三章：变压器的运行和事故处理
        十、变压器运行时，变压器的高压侧的电压不得大于额定电压的  5%，否则应通知负责人联系解决。
        十一、油浸式电力变压器运行中的同意温度，应按上层油温来检查，上层油温的同意值应遵守制造厂规定，但最高不得超过 85℃。
        十二、变压器并列运行应检查负荷分配状况，投入台数应按负载状况，从安全、经济原则出发，合理安排，使损耗最小。
        十三、变压器可以在短时间内，正常过负荷和事故过负荷的状况下运行，但应注意冷却介质的温度及过负荷前变压器所带负荷状况等来确定。事故过负荷只同意在事故状况下使用。
        十四、变压器过负荷状态时，值班员每半小时巡视检查一次，油温、油面是否在规定范围内。
        十五、对大修后或新装变压器投入运行时，72 小时内应强化巡视。
        十六、正常运行应按巡视规程检查，天气恶劣时，值班员应适当增加巡视次数。
        十七、变压器日常巡视检查项目如下：
        〔1〕检查油色应清澈，油温柔温度计应正常，油位与温度相对应。各部位无渗油、漏油现象；
        〔2〕检查变压器套管是否清洁、有无破损、裂痕、放电痕迹及其现象；
        〔3〕检查变压器的声音应正常；
        〔4〕检查电缆和母线引线接头应无发热现象；
        〔5〕检查变压器放油阀门有无破裂及渗油和漏油现象；
        〔6〕检查变压器箱盖、衬垫有无特别和渗油现象；
        〔7〕检查变压器外壳接地是否可靠。
        十八、值班人员在变压器运行中发现有任何不正常现象时〔如漏油、油面高度不够、发热、声音不正常等〕应设法消除，并报告有关负责人，检查的经过状况应记录在运行记录本内。
        十九、变压器油温上升到许可限度时，值班员应推断原因，采纳措施，使其降低，可进行以下检查：
        〔1〕检查变压器的负荷和变压器的温度，与相应的负荷和冷却效应是否核对；
        〔2〕检查变压器的通风道是否堵塞，强制通风风扇是否停止。
        二十、变压器有以下状况之一者，应马上停止运行，并报告负责人进行检查修理：
        〔1〕变压器声音显然增大，内部有暴烈声；
        〔2〕严重漏油或喷油，使油面下降到低于油位计的指示限度；
        〔3〕套管有严重的破裂和放电现象；
        〔4〕运行温度急剧上升；
        〔5〕变压器冒烟着火。
        二十一、当发生危及变压器安全的故障，而变压器的有关保护装置拒动时，值班人员应马上将变压器停运。
        二十二、当变压器四周的设备着火、爆炸或发生其它状况，对变压器构成严 重威胁时，值班人员应马上将变压器停运。
        二十三、变压器油温升高，超过制造厂规按时，值班人员应按以下步骤检查：
        (1) 检查变压器的负载和冷却介质的温度，并与在同一负载和冷却介质温 度下正常的温度核对；
        (2) 核对温度测量装置；
        (3) 检查变压器冷却装置或变压器室的通风状况。当环境温度升高时，应检测变压器温升，必要时采纳措施。
        假设温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理。假设不能马上停运修理，则值班人员应按现场规程的规定，调整变压器的负载至同意运行温度下的相应容量。
        在正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证实温度指示正确，则认为变压器已发生内部故障，应马上将变压器停运。
        变压器在各种超额定电流方式下运行，假设顶层油温超过  95℃时，应马上降低负载。
        二十四、当发现变压器的油面较当时油温所应有的油位显着降低时，应查明原因。禁止从变压器下部补油，所补的新油应与原牌号油一致，如牌号不一致，应做混油试验。
        二十五、变压器油位因温度上升有可能高出油位指示极限，经查明不是假油所致时，则应放油，使油位降至与当时油温相对应的高度，以免溢油。
        二十六、变压器着火采纳如下措施：
        〔1〕 马上拉开一、二侧电源，拉开负荷开关，并报告值班负责人；
        〔2〕 灭火时，应采纳干粉灭火器和二氧化碳灭火器；
        〔3〕 火势较大时，非自立能抢救时，应急速报告上级，并通知消防队〔火警 119〕。
        二十七、配电装置巡视一般检查如下：
        〔1〕注油设备的油面应在标准范围之内，充油套管的油面应在监视线内，注油设备外皮应清洁无渗油现象；
        〔2〕导线应无松股、断股、过紧、过松等异常，接头、刀闸、插头应有示温腊片，并无发热现象；
        〔3〕瓷质部分应清洁，无破损、裂痕、打火、放电、闪络和严重电晕等异常现象；
        〔4〕配电盘、二次线、仪表、继电保护、遥控、自动装置和音响信号，运行指示正常，试验时应动作正确。
        二十八、变压器跳闸和着火的处理如下：
        〔1〕变压器跳闸后，应马上查明原因，如综合推断证实，变压器跳闸不是由于内部故障引起的，可重新投入运行。假设变压器有内部故障的症状时，应做近一步检查；
        〔2〕变压器着火时，应马上断开电源并迅速采纳灭火措施，防止火势蔓延。
        第四章  高压配电装置的巡视检查
        二十九、每班巡视一次，碰到恶劣天气〔大风、暴雨〕时，对室内跌落保险及避雷器强化巡视，新投入运行或大修后投入运行的电器设备，应在 72 小时内强化巡视。
        〔1〕各种充油设备的油面位置合格，油色正常，无渗、漏油现象；
        〔2〕所有瓷绝缘部分应无裂痕、掉瓷及闪络痕迹；
        〔3〕各部位连接点无腐蚀及过热现象；
        〔4〕无异常声响及异常气味；
        〔5〕断路器合闸指示器位置正确并与指示灯相一致；
        〔6〕隔离开关动、静触头接触合格，操作机构和传动装置完整，无断裂，操作杆无松动、脱落现象；
        〔7〕PT 二次侧电压表指示应正常〔PT：电压互感器〕；
        〔8〕CT 电流表指示与实际负荷相符〔CT：电流互感器〕。
        第五章  油断路器的运行、操作和事故处理
        三十、油断路器的正常投入：
        〔1〕送电时应合上断路器的上下隔离开关，再合上弹簧机构的储能电动机电源开关，电动机开始运行转动停止时，关闭电动机电源开关，拨动分、合开关手柄，断路器负荷开关显示"合"的位置，此时断路器开始运行，指示红灯亮；
        〔2〕停电时，拨动分、合的开关手柄，油断路器停止运行，断路器负荷开关显示"分"的位置，指示绿灯亮。拉开断路器的上下隔离开关。
        三十一、油断路器巡视检查项目：
        〔1〕断路器的分、合位置指示正确，并与当时实际运行工况相符；
        〔2〕主触头接触合格不过热，内部无异常声响；
        〔3〕本体套管的油位在正常范围内，油色透明无碳黑悬浮物；
        〔4〕无渗、漏油痕迹，放油阀关闭紧密；
        〔5〕套管、瓷瓶无裂痕，无放电声和电晕；
        〔6〕引线的连接部位接触合格，无过热；
        〔7〕排气装置完好，隔栅完整；
        〔8〕保护接地装置完好。
        三十二、油断路器的特别巡视：
        〔1〕新装投入运行后，应相对缩短巡视周期，投入运行 72 小时后，可转入正常巡视检查；
        〔2〕值班人员应依据设备具体状况安排夜间巡视，夜间巡视应闭灯进行；
        〔3〕气温突变和高温季节应强化巡视检查；
        〔4〕雷雨季节雷电活动后应进行巡视检查；
        〔5〕有重要活动或高峰负荷期间应强化巡视检查。
        三十三、弹簧机构断路器的巡视检查项目：
        〔1〕断路器在运行状态，储能电动机的电源开关在闭合位置；
        〔2〕检查储能电动机、行程开关接点无卡住和变形，分、合闸线圈无冒烟、异味；
        〔3〕断路器在分闸备用状态时，分闸连杆应复归，分闸锁扣到位，合闸弹簧应储能。
        三十四、油断路器有以下情形之一者，应申请马上停电处理：
        〔1〕套管有严重破损和放电现象；
        〔2〕油断路器灭弧室冒烟或内部有异常声响；
        〔3〕油断路器严重漏油，油位器中见不到油面。
        第六章  隔离开关、负荷开关的运行和事故处理
        三十五、隔离开关不能带负荷操作，应遵守以下操作顺序：
        〔1〕送电时，应先合隔离开关，后合断路器，停电时，拉开顺序与此相反。 严禁带负荷拉、合隔离开关。
        〔2〕断路器两侧的隔离开关的操作顺序规定为：送电时，先合电源侧隔离开关，后合负荷侧隔离开关。停电时，先拉负荷侧隔离开关，后拉电源侧隔离开关；
